MobiSet 2 digital CAP 200 Vue de face du récepteur UFD 540 Vue de face du l’unité de contrôle pour HDP 170 Unité de raccordement/contrôle vue de dessus Unité de raccordement/contrôle vue de dos...

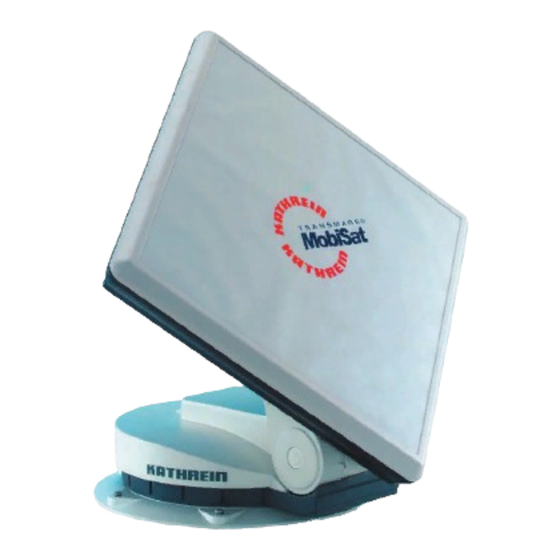

Composants du MobiSet 2 digital CAP 200 1. Traversée de toit avec écrou de fixation 2. Plaque de montage 3. Positionneur 4. Bras support d’antenne 5. Antenne plane BAS 60 6. Récepteur satellite UFD 540 7. Unité de raccordement/contrôle Voyants, touches et connexions Côté...
– récepteur satellite UFD 540 avec câbles de raccordement, 1.1 But d’utilisation bloc d’alimentation et télécommande Le MobilSet 2 numérique CAP 200 sert à la réception de pro- – instructions de montage CAP 200 grammes de télévision ou de radio par satellite. Le set com- –...
L’intensité du courant d’utilisation peut atteindre temporaire- 3.2 Déballage et préparatifs ment jusqu’à 12 A max. Retirer le positionneur de son emballage. Raccorder le câble d’amenée du courant électrique à l’unité de Conserver l’emballage d’origine, car sinon, en cas de renvoi raccordement/contrôle directement à...
130 km/h. position élevée conformément au point 3.4.6. pas. Dans le cas du Set CAP 200, les vis mo- Visser l’antenne BAS 60 sur le bras oscillant du letées sont déjà changées. positionneur automatique.
Etapes du montage 3.4.1 Montage de la traversée de toit et de la plaque de montage Remarque : Si vous utilisiez, auparavant, un mât coulissant ar- ticulé HDM 140/141 ou un autre mât de 34 mm Ø de diamètre, vous pouvez réutiliser le trou déjà pratiqué dans le toit. anneau torique colle-mastic disque...
sens de la marche évidement pour câbles garniture d’étanchéité surface à encoller entre les deux gorges vers unité de raccordement/contrôle Fig. E Fig. D – Fixez la plaque de montage avec les six vis prévues à cet effet b)Variante avec passage de câble externe (fig. F) en serrant uniformément les vis diagonalement opposées.
3.4.3 Montage de l’unité de raccordement/ 3.4.5 Branchement de l’unité de raccorde- contrôle ment/contrôle au réseau électrique L’unité de raccordement/contrôle ne possède pas d’éléments – Avant de commencer les opérations de raccordement sui- de service et le fonctionnement du dispositif de positionnement vantes, coupez le circuit électrique du véhicule (interrupteur ne nécessite pas qu’elle soit accessible.
3.4.6 Montage de l’antenne plane BAS 6 Avant de monter l’antenne plane BAS 60 sur le dispositif de positionnement, il faut que tous les composants (téléviseur, ré- cepteur UFD 540, unité de raccordement/contrôle et dispositif de positionnement) soient correctement raccordés (voir fig. H). Lors du montage de l’antenne plane sur le dispositif de po- sitionnement, veillez à...
7 Caractéristiques techniques espace libre nécessaire ø 960 largeur max. 340 mm largeur max. 690 mm axe de rotation BAS 60 plaque de montage traversée de toit plage de serrage 20/50 écrou Poid avec BAS 60 : 14,5 kg env. plaque de montage...
8 Consignes de sécurité Sikaflex Colle-mastic marine à usage polyvalent Propriétés physiques Base chimique Polyuréthanne monocomposant Couleur Blanc, gris, noir, bois Densité à l’état frais (DIN 53479) 1,25 environ (suivant couleur) Propriétés rhéologiques Thixotrope Mode de durcissement A l’humidité ambiante Temps de formation de peau* 60 min environ Vitesse de durcissement*...
Page 17
Nettoyage : Utiliser le Sika ® Remover-208 pour enlever les excès de produit non polymérisé et effectuer le nettoyage du matériel. Ne jamais utiliser le Sika ® Remover-208 comme dégraissant avant l’application du Sikaflex ® -291. Conservation - Stockage Le Sikaflex ®...
Antenne plane pour utilisation mobile BAS 60, une sortie commutable 216195 1. Utilisation conforme aux instructions L’antenne plane BAS 60 sert à la réception de signaux de télévision, de radio analogues et numériques et d’autres signaux émis par satellite dans le spectre de fréquence de 10,70 à...
3. Zone de couverture ou de réception Par zone de couverture, on entend la zone géographique de réception sur la terre couverte par le rayon d’émission d’un satellite (spot) et à l’intérieur de laquelle la réception satellite est possible. Au centre du spot, la puissance d’émission est la plus élevée et elle s’affaiblit vers les limites.
