Summary of Contents for Bosch 7 736 504 585

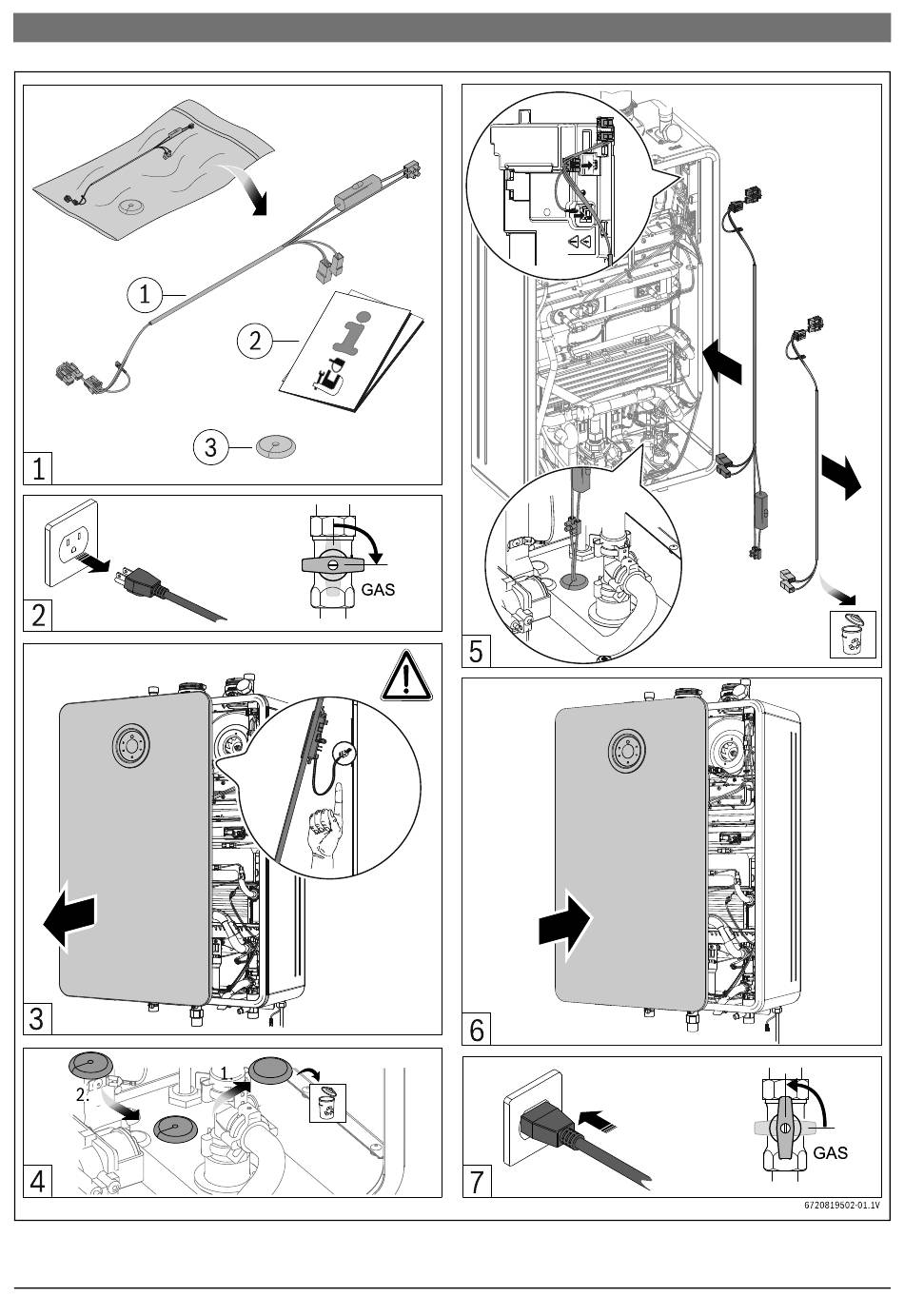

- Page 1 Recirculation Pump Kit 7 736 504 585 Fig. 1 6 720 819 502 (2023/09)
- Page 2 Recirculation Pump Kit 7 736 504 585 Fig. 2 External power supply required to power the pump. External power supply and wiring field supplied. 6720819502-0 . V Fig. 3 Wiring detail Tankless unit outer cover External recirculation pump (field supplied)
- Page 3 In order to reduce the heat loss through the pipes, it’s recommended to insulate all the • External NTC pipes in the recirculation circuit. – Only compatible with Bosch cable/sensor accessory (7736504583). Start up procedure • Aquastat – The aquastat connector kit (7736504584) must be used WARNING: Appliance damage! to connect a field supplied aquastat to the appliance.
- Page 4 Recirculation Pump Kit 7 736 504 585 Recirculation with a dedicated return line Recirculation with a cross over valve Fig. 5 Recirculation application using the cold water line and a cross over valve Fig. 4 Recirculation application with a dedicated return...
- Page 5 Recirculation Pump Kit 7 736 504 585 Selecting the recirculation settings ▶ Touch the symbol , to set the ending hour. A recirculation period is defined. This section only applies to the Greentherm 9000 indoor The user can add additional recirculation periods on the models.
- Page 6 Recirculation Pump Kit 7 736 504 585 Set the OFF: ▶ Touch the symbol , to select OFF. Recirculation will not be active. 6 720 819 502 (2023/09)
- Page 7 This appliance has been designed to permit recirculation by controlling an external pump. For this function, the external pump must be electrically connected to the appliance - Bosch cable accessory is available. Fig. 8 Recirculation application using the cold water line...
- Page 8 ▶ Press the button scheduling option is not available for tank loading, except for ▶ Press buttons to scroll through the options. commercial models and with Bosch remote control. – OF OFF • External NTC - 7 736 504 583 –...
- Page 9 L'option de planification n'est pas disponible pour le char- tuyaux, il est recommandé d'isoler toutes les gement du réservoir, sauf pour les modèles commerciaux. tuyaux du circuit de recirculation. • Sonde externe – Compatible uniquement avec le câble / capteur Bosch Procédure de démarrage (7736504583). • Aquastat...
- Page 10 Recirculation Pump Kit 7 736 504 585 Recirculation avec ligne retour dedicacée Recirculation avec “cross-over” valve Fig. 11 Application recirculation avec alimentation eau froide et vanne cross over Fig. 10 Application de recirculation avec ligne retour dedi- Alimentation en eau froide cacée...
- Page 11 Recirculation Pump Kit 7 736 504 585 Sélection des paramètres de recirculation ▶ Toucher le symbole pour ouvrir le programme de recir- culation. Cette section s'applique uniquement aux modèles d'intérieur ▶ Utiliser les symboles pour choisir l’heure de Greentherm 9000.
- Page 12 Recirculation Pump Kit 7 736 504 585 TL Réservoir Loading ▶ Toucher le symbole L’écran affiche le menu suivant. – NTC Externe – NTC Interne – Aquastat Sélectionnez le menu selon l'installation. Régler la fonction OFF: ▶ Toucher le symbole pour sélectionner OFF.
- Page 13 Recirculation Pump Kit 7 736 504 585 Recirculation de l’eau chaude sanitaire - modèles d'extérieur La recirculation directe via le chauffe-eau sans réservoir est possible. Toutefois, cela limite la garantie sur l’échangeur thermique ; voir la garantie sur www.boschheatingandcoo- ling.com.
- Page 14 ▶ Appuyez les boutons pour choisir les – Uniquement compatible avec accessoire câble/sonde options. Bosch (7736504583). La sonde doit être insérée dans – OF OFF le support et branchée au connecteur en bas de l'appa- – rE House Recirculation reil.
- Page 15 Recirculation Pump Kit 7 736 504 585 [de] Wichtige Hinweise zur Installation/Montage ▶ Før arbejdet udføres: Afbryd anlægget, så det er spæn- dingsløst på alle poler. Die Installation/Montage muss durch eine für die Arbeiten zu- gelassene Fachkraft unter Beachtung der geltenden Vorschrif- [es] Indicaciones importantes para instalación/montaje...
- Page 16 ▶ Перед здійсненням будь-яких робіт: знеструмити установку на всіх полюсах. Zainstalowanie/montaż muszą być wykonane przez uprawnionego do tego rodzaju prac specjalistę przy zachowaniu obowiązujących przepisów. Original Quality by Bosch Thermotechnik GmbH Sophienstraße 30-32; D-35576 Wetzlar/Germany 6 720 819 502 (2023/09)
