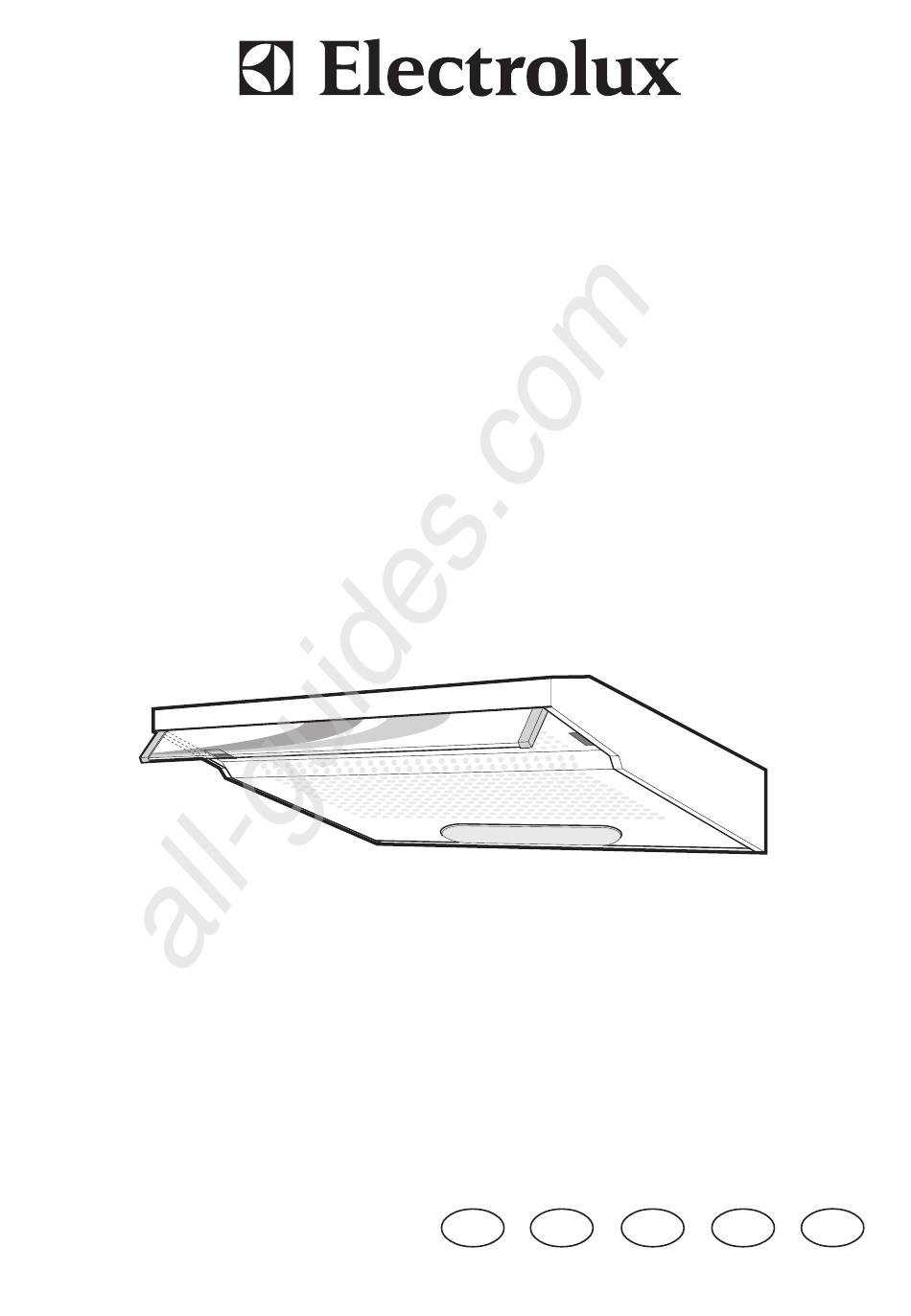

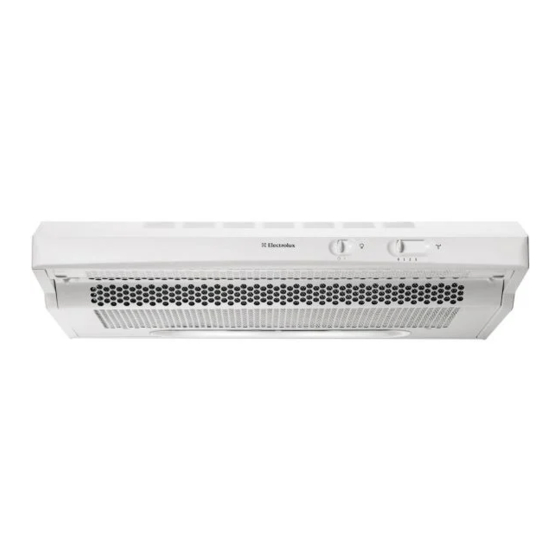

  • Page 1 All manuals and user guides at all-guides.com Instruktionsbok, Bruksanvisning EFT 7406 EFT 6406 Brugsvejledning, Liesituuletin, User manual...

  • Page 2: Vid Användning

    All manuals and user guides at all-guides.com Contents Innehållsförteckning Säkerhetsinformation Vid användning Vid installation och service OBS! Kväv elden med lock. Använd aldrig vatten. Skrotning och återvinning www.el-kretsen.se...
  • Page 3 All manuals and user guides at all-guides.com Beskrivning av köksfläkten Version med evakuering utomhus Fig. 1 - Version med evakuering utomhus Viktigt: Slangen skall ha så få och mjuka böjar för att inte försämra fläktens luftflöde. Observera: Röret medföljer inte leveransen utan ska köpas separat.
  • Page 4 All manuals and user guides at all-guides.com Så här använder du din fläkt Belysningsknappen Belysningsknapp Knapp för motorns hastighet Knappen för motorns hastighet Fig. 3 - Panel Korrekt ventilation...

  • Page 5: Skötsel Och Rengöring

    All manuals and user guides at all-guides.com Skötsel och rengöring Rengöring av fläkten Observera Fettfilter Öppning av gallret - Fig. 4 Handdisk Fig. 4 - Fettfilter Diskmaskin...
  • Page 6 All manuals and user guides at all-guides.com Kolfilter Kolfilter Installation För spaken till läge F Vid nedmonteringen Fig. 5 - Kolfilter - Installation Utbyte av lampan...

  • Page 7: Extra Tillbehör

    All manuals and user guides at all-guides.com Om fläkten inte fungerar Reklamation Kom ihåg att spara kvittot för eventuell reklamation. Konsumentkontakt www.electrolux.se Service och reservdelar Innan du beställer service, kontrollera först om du kan avhjälpa felet själv. MODEL Serial No. Motor Lamp Extra tillbehör:...

  • Page 8: Tekniska Data

    All manuals and user guides at all-guides.com Tekniska data Modell EFT 6406 EFT 7406 Max kraftbehov: 205 W 205 W 150 cm 150 cm 230 V 230 V Installation Uppackning Placering 65 cm 50 cm Fig. 6. Fig. 6 Elanslutning...
  • Page 9 All manuals and user guides at all-guides.com Installation Inkluderade tillbehör för monteringen Fastsättning av fläkten till skåpet Fig. 7 - Fastsättning av fläkten till skåpet Installation av väggfläkt Fig. 8 - Installation av väggfläkt evakuering återcirkulation Anslutning till evakueringskanal Anslutning till återcirkulation Obs! Utgång D (fig.
  • Page 10 All manuals and user guides at all-guides.com Innholdsfortegnelse Sikkerhetsinformasjon Ved installasjon og service Ved bruk OBS! Kvel ilden med et lokk. Bruk aldri vann. Ved skroting...
  • Page 11 All manuals and user guides at all-guides.com Beskrivelse av ventilatoren For utblåsing gjennom kanal Fig. 1 - utblåsing hvor luften sendes ut Viktig: Slangen skal ha få og myke bøyer slik at Rist- ventilatorens kapasitet ikke skal reduseres. fremme Spak Kullfilter Resirkulering kullfilter...
  • Page 12 All manuals and user guides at all-guides.com Bruk av ventilatoren Lysknappen Lysknapp Knapp for motorens hastighet Knappen for motorhastigheten Fig. 3 - Betjeningspanel Korrekt ventilasjon Viktig å vite Fig. 4 - Korrekt ventilasjon...

  • Page 13: Vedlikehold Og Rengjøring

    All manuals and user guides at all-guides.com Vedlikehold og rengjøring Rengjøring av ventilatoren Advarsel Fettfilter Åpning av risten - Fig. 5 Håndvask Oppvaskmaskin Fig. 5 - Fettfilter...
  • Page 14 All manuals and user guides at all-guides.com Kullfilter Kullfilter Installasjon Flytt spaken til posisjon F For demonteringen Utskifting av lyspæren Fig. 6 - Kullfilter - Installasjon...

  • Page 15: Ekstra Tilbehør

    All manuals and user guides at all-guides.com Dersom ventilatoren ikke fungerer Kontroller disse punktene før du tilkaller service: Service og reservedeler Service Reservedeler Leveringsbetingelser Ekstra tilbehør...

  • Page 16: Tekniske Data

    All manuals and user guides at all-guides.com Tekniske data Modell EFT 6406 EFT 7406 Mål (cm): Maks. effektforbruk: 205 W 205 W 150 cm 150 cm 230 V 230 V Installasjon Utpakking Plassering 65 cm 50 cm Fig. 7. Fig. 7...
  • Page 17 All manuals and user guides at all-guides.com Installasjon Ekstra monteringstilbehør som følger med Festing av ventilatoren til henge- hyllen Fig. 8 - Festing av ventilatoren til hengehyllen Installasjon av ventilatoren til veggen Fig. 9 - Installasjon av ventilatoren til veggen utblåsning resirkulering Tilkobling til kanal...
  • Page 18 All manuals and user guides at all-guides.com Indholdsfortegnelse Sikkerhedsinformation Ved anvendelse Ved installering og service Obs! Kvæl ilden med et låg. Anvend aldrig vand. Ved skrotning...
  • Page 19 All manuals and user guides at all-guides.com Beskrivelse af emhætten Eksternt aftræk Fig. 1 - Eksternt aftræk Vigtigt! En eventuel aftræksslange skal have så få bøjninger, som muligt. Forreste rist Håndtag Kulfilter Recirkulation kulfilter forreste rist håndtaget Fig. 2 - Recirkulation...
  • Page 20 All manuals and user guides at all-guides.com Betjeningspanel lysknappen Lysknap Hastighedsknap hastighedsknappen Fig. 3 - Frontpanel Korrekt ventilation...

  • Page 21: Vedligeholdelse Og Rengøring

    All manuals and user guides at all-guides.com Vedligeholdelse og rengøring Rengøring af emhætten Vær opmærksom Fedtfilter skal Åbning af risten - Fig. 4 Opvask i hånden I opvaskemaskine Fig. 4 - Fedtfilter...

  • Page 22: Udskiftning Af Pære

    All manuals and user guides at all-guides.com Kulfilter Kulfilter Installation Flyt håndtaget over i position F. afmontere filtret Udskiftning af pære Fig. 5 - Kulfilter - Installation...
  • Page 23 • Er aftræksslangen korrekt monteret? • Er fedtfilteret rent? Kan problemet ikke afhjælpes ved hjælp af ovenstående, kontaktes Electrolux Service A/S. Forsøg ikke selv at reparere emhætten da ukorrekt reparation kan være til fare for person og/eller ejendom. Fejl og mangler / Afhjæplningsret I det i lovgivningen pålagte omfang udbedres vederlagsfrit fejl og mangler ved dette produkt.

  • Page 24: Installation

    All manuals and user guides at all-guides.com Extra Tilbehør: Tekniska data Model EFT 6406 EFT 7406 Dimensioner (i cm): Maksimal optaget effekt:: 205 W 205 W 150 cm 150 cm 230 V 230 V Installation Udpakning Placering 65 cm 50 cm Fig.
  • Page 25 All manuals and user guides at all-guides.com Installation Medfølgende monteringstilbehør Montering af emhætten på underskab Fig. 7 - Montering af emhætten på underskab Vægmontering Fig. 8 - Vægmontering A - aftræk F - recirkulation Montering til aftræk Montering af recirkulation (med kulfilter) Montering til aftræk/af recirkulation Fig.
  • Page 26 All manuals and user guides at all-guides.com Sisällysluettelo Turvallisuustietoa Kun käytät tuuletinta Asennus ja huolto HUOM! Tukahduta tuli kannella. Älä koskaan käytä vettä. Liesituulettimen romuttaminen...

  • Page 27: Liesituulettimen Kuvaus

    All manuals and user guides at all-guides.com Liesituulettimen kuvaus Ulospuhaltava Kuva 1 - ulospuhaltava Tärkeää! Letkussa pitää olla mahdollisimman vähän ja loivia mutkia, ettei se vaikeuta liesi- tuulettimen ilmanpoistoa. Eturitilä Vipu Hiilisuodatin Kiertoilma hiilisuodattimen eturitilän vipu Kuva 2 - kiertoilma...
  • Page 28 All manuals and user guides at all-guides.com Näin käytät liesituuletinta Valokytkin Moottorin nopeuskytkin valokytkin Kuva 3 - Etupaneeli moottorin nopeuskytkin Oikea ilmanvaihto...

  • Page 29: Hoito Ja Puhdistus

    All manuals and user guides at all-guides.com Hoito ja puhdistus Liesituulettimen puhdistus Varoitus Rasvasuodatin tulee Huom: Ritilän avaus - kuva 4 Käsinpesu Astianpesukone Kuva 4 - Rasvasuodatin...

  • Page 30: Lampun Vaihtaminen

    All manuals and user guides at all-guides.com Hiilisuodatin Hiilisuodatin Asennus Vie vipu asentoon F. Irrotusta varten Kuva 5 - Hiilisuodatin - Asennus Lampun vaihtaminen...
  • Page 31 All manuals and user guides at all-guides.com Jos liesituuletin ei toimi Ennen kuin otat yhteyttä huoltoon Takuu Huolto ja varaosat Kuluttajaneuvonta. Lisävarusteet...

  • Page 32: Tekniset Tiedot

    All manuals and user guides at all-guides.com Tekniset tiedot Malli EFT 6406 EFT 7406 Mitat (cm) Enimmäisottoteho 205 W 205 W 150 cm 150 cm 230 V 230 V Asennus Pakkauksen purkaminen Sijoitus 65 cm 50 cm Kuva 6 Kuva 6 Sähköliitäntä...
  • Page 33 All manuals and user guides at all-guides.com Asennus Sisältyvät varusteet asennusta varten Liesituulettimen kiinnitys kaapistoon Kuva 7 - Liesituulettimen kiinnitys kaapistoon Liesituulettimen asennus seinään Kuva 8 - Liesituulettimen asennus seinään A - ilmanpoisto F - ilmankierto Ilmanpoistotoiminto Ilmankiertoliitäntä hiilisuodattimella Kuva 9 Hiilisuodattimen asennus - Kuva 10: Kuva 10...

  • Page 34: Information About Safety

    All manuals and user guides at all-guides.com Contents Information about safety For the installer Attention: The hose is not supplied and must be purchased separately. • When installing the hood, make sure you observe the following minimum distance from the top edge of the cooking hob/ring surfaces: electric cookers 500 mm...
  • Page 35 All manuals and user guides at all-guides.com Description of the aspiration hood Version with evacuation outside Fig. 1 - Version with evacuation outside Frontgrill Lever Recirculating the air version (filtering) Active carbon filter Så här använder du din fläkt Fig. 2 - Recirculating air version (filtering)

  • Page 36: Correct Ventilation

    All manuals and user guides at all-guides.com Illumination key – Motor speed key ON/OFF Illumination Correct ventilation 1-OFF-2 Motor speed Fig. 3 - Panel...

  • Page 37: Cleaning The Hood

    All manuals and user guides at all-guides.com Cleaning the hood Attention Grease filter Opening the grill. Fig. 4. Washing by hand Washing in the dishwasher Fig. 4 - Grease filter...

  • Page 38: Changing The Lamp

    All manuals and user guides at all-guides.com Active carbon filter Active carbon filter Installation Bring the small lever to position Changing the lamp Fig. 5 - Active carbon filter– Installation fläkten inte fungerar...
  • Page 39 All manuals and user guides at all-guides.com What to do if Symptom Solution MODEL Serial No. Lamp Motor Accessories:...

  • Page 40: Technical Data

    All manuals and user guides at all-guides.com Technical data Model EFT 6406 EFT 7406 The data can be modified without prior notice. Installation Opening the packaging Positioning 65 cm 50 cm Fig. 6. Fig. 6 Electrical connection...
  • Page 41 All manuals and user guides at all-guides.com Installation Montage material supplied Fixing the hood at the lower part of the wall unit Installing the hood in the wall Fig. 7 - Fixing the hood at the lower part of the wall unit.
  • Page 42 All manuals and user guides at all-guides.com...
  • Page 43 All manuals and user guides at all-guides.com...
  • Page 44 The Electrolux Group. The world´s No.1 choice. The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products (such as refrigerators, cookers, washing machines,vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx.
