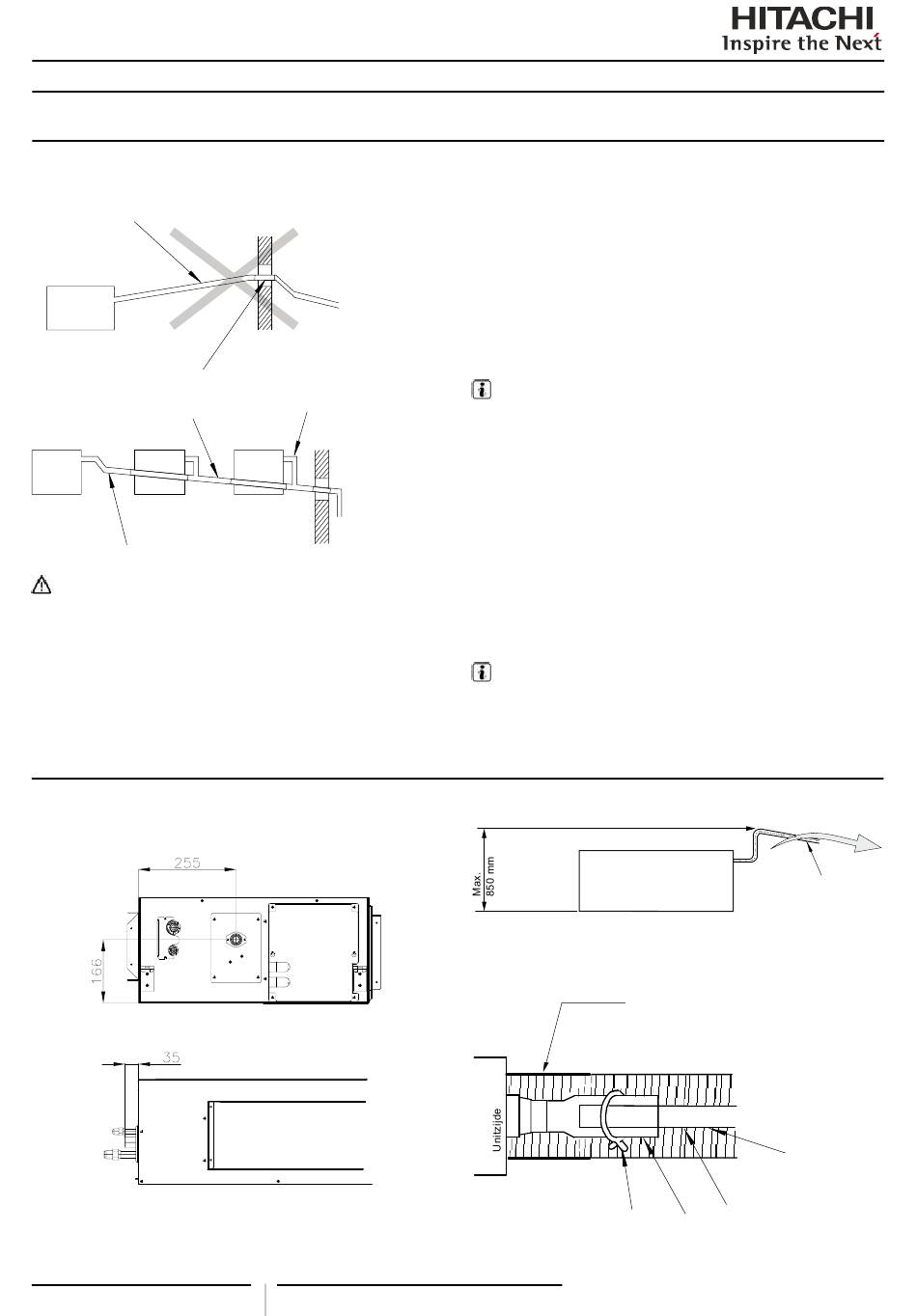

5 Afvoerleiding

5 AfVOERLEIDING
5.1 ALGEMEEN
fOUT
Fout: helling omhoog
Fout: gedeelte loopt omhoog
GOED
Helling naar beneden van 1/25~1/100
Gemeenschappelijke afvoerleiding
V O O R Z I C H T I G
• Maak geen helling omhoog of verhoging voor de afvoerleiding,
omdat dan afvoerwater terugvloeit in de unit en water in de ruimte
lekt wanneer de unit wordt uitgeschakeld.
• Sluit de afvoerleiding niet aan op rioolleidingen of andere afvoer-
leidingen.
• Wanneer de gemeenschappelijke afvoerleiding wordt aangesloten
op andere binnenunits, moet de aansluitpositie van elke binnen-
unit hoger liggen dan de gemeenschappelijke leiding. De leiding
van de gemeenschappelijke afvoerleiding moet groot genoeg zijn
voor de grootte van de unit en het aantal units.
5.2 DRAIN PIPE CONNECTION
1 Hierna wordt de positie van de aansluiting van de afvoerleiding weer-
gegeven.
2 Leg een pvc-buis klaar met een buitendiameter van 32 mm.
3 Bevestig de buis aan de afvoerslang met plakband en de meegele-
verde klem. De afvoerleiding moet worden aangelegd met een neer-
waartse hellingsfactor van 1/25 tot 1/100.
Aansluiting van afvoerleiding
8 PmmL0230A rev.1 - 06/2011
• De afvoerleiding moet worden geïsoleerd als de afvoer wordt ge-
installeerd op een locatie waar condens kan vallen dat zich heeft
gevormd op de buitenkant van de afvoerleiding en schade kan ver-
oorzaken.
• De afvoerleiding moet zodanig zijn geïsoleerd dat geen dampen
kunnen ontsnappen en dat er geen condens wordt gevormd. Naast
de binnenunit moet een aftaphevel worden geplaatst.
• Deze hevel moet op basis van goede ervaringen worden ontwor-
pen en gecontroleerd met water (gevuld) en getest op een juiste
doorvoer. Bind of klem de afvoerleiding niet samen met de koel-
middelleiding
O P M E R K I N G
Installeer de afvoer in overeenstemming met de nationale en lokale
bepalingen.
Nadat u de afvoerleiding en de elektrische bedrading heeft aangelegd,
controleert u of de waterdoorvoer probleemloos verloopt aan de hand van
de volgende procedure:
  
Controleren met afvoermechanisme en vlotterschakelaar
- Schakel de netvoeding IN.
- Giet ongeveer 1,8 liter water in het afvoergedeelte, zet de vlotterscha-
kelaar omhoog en dan begint de afvoerpomp automatisch te werken.
- Controleer of het water gelijkmatig stroomt en of er geen water lekt.
Wanneer u geen water vindt aan het eind van de afvoerleiding, giet
u nogmaals ongeveer 1,8 liter water in het afvoergedeelte.
- Schakel na afloop de netvoeding UIT.
O P M E R K I N G
Let op de dikte van het isolatiemateriaal wanneer u de leiding aan de
linkerkant maakt. Als het materiaal te dik is, kunt u de leiding niet in
de unit plaatsen.
Hellingshoek van afvoerleiding
4 Isoleer de afvoerleiding nadat u de afvoerslang heeft aangesloten.
Isolatie (niet meegeleverd)
Klem
(meegeleverd)
Helling naar beneden
van 1/25~1/100
Helling naar
beneden van
1/25~1/100
PVC-buis (niet
meegeleverd)
Afvoerleiding
(niet meegeleverd)
