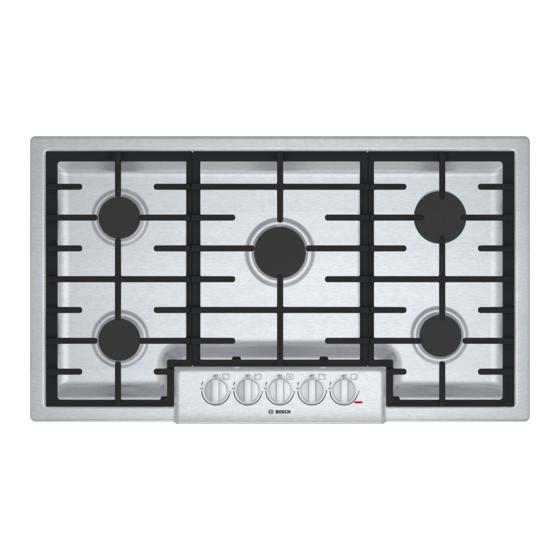

Gas Cooktop
Use and Care Manual
NGM5056UC, NGM5656UC, NGM8056UC, NGM8656UC,
NGMP056UC, NGMP656UC, NGM8046UC, NGM8646UC

Advertisement

Table of Contents
loading

Related Manuals for Bosch NGM8656UC

Summary of Contents for Bosch NGM8656UC

  • Page 1 Gas Cooktop Use and Care Manual NGM5056UC, NGM5656UC, NGM8056UC, NGM8656UC, NGMP056UC, NGMP656UC, NGM8046UC, NGM8646UC...

  • Page 2: Table Of Contents

    Table of Contents U s e a n d c a r e m a n u a l Control Knobs ..............19 Safety Definitions ............. 3 IMPORTANT SAFETY INSTRUCTIONS ......4 Operation ..............20 Gas Appliance Safety ............4 About the Appliance ............

  • Page 3: Safety Definitions

    Safety Definitions S a f e t y D e f i n i t i o n s WARNING This indicates that death or serious injuries may occur as a result of non-observance of this warning. CAUTION This indicates that minor or moderate injuries may occur as a result of non-observance of this warning.

  • Page 4: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS Gas Appliance Safety I M P O R T A N T S A F E T Y I N S T R U C T I O N S R E A D A N D S A V E T H E S E...

  • Page 5: Fire Safety

    IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS IMPORTANT: SAVE THESE INSTRUCTIONS FOR THE WARNING LOCAL ELECTRICAL INSPECTOR’S USE. TO REDUCE THE RISK OF INJURY TO PERSONS IN INSTALLER: LEAVE THESE INSTRUCTIONS WITH THE THE EVENT OF A GREASE FIRE, OBSERVE THE UNIT FOR THE OWNER.

  • Page 6: Burn Prevention

    IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS loose-fitting clothing or hanging garments, such as ties, WARNING scarves, jewelry, or dangling sleeves. To prevent flare-ups all grates must be properly Child Safety positioned on the cooktop whenever the cooktop is in use.

  • Page 7: Cookware Safety

    IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS Cookware Safety State of California Proposition 65 Warning: Hold the handle of the pan when stirring or turning food. This helps prevent spills and movement of the pan. This product may contain a chemical known to Use Proper Pan Size.

  • Page 8: Getting Started

    Getting Started Before Using the Appliance for the First Time Read all safety precautions and Use and Care Manual ▯ information prior to operating. Remove all packing materials and literature from the ▯ cooktop surface. OptiSim® Feature Wipe with a clean, damp sponge and dry. ▯...
  • Page 9 NGM8056UC Left front burner (10,000 BTU/ 2.93 kW) Left rear burner (5,500 BTU/ 1.61 kW) *OPTISIM® feature Center burner (19,000 BTU/ 5.57kW) Right rear burner (10,000 BTU/ 2.93kW) Right front burner (5,500 BTU/ 1.61kW) Burner “On” indicator light Serial Number/Data Plate location (right front underneath) *See section OptiSim®...
  • Page 10 NGM8046UC Left front burner (9,300 BTU/ 2.72 kW) Left rear burner (5,500 BTU/ 1.61 kW) *OPTISIM® feature Center burner (19,000 BTU/ 5.57kW) Right rear burner (9,300 BTU/ 2.72kW) Right front burner (5,500 BTU/ 1.61kW) Burner “On” indicator light Serial Number/Data Plate location (right front underneath) *See section OptiSim®...
  • Page 11 NGMP056UC Left front burner (10,000 BTU/ 2.93 kW) Left rear burner (5,500 BTU/ 1.61 kW) *OPTISIM® feature Center burner (20,000 BTU/ 5.86 kW) Right rear burner (10,000 BTU/ 2.93 kW) Right front burner (5,500 BTU/ 1.61 kW) Burner “On” indicator light Serial Number/Data Plate location (right front underneath) *See section OptiSim®...
  • Page 12 NGM5656UC, NGM8656UC Left front burner (10,000 BTU/ 2.93 kW-NGM5656UC) Left front burner (12,000 BTU/ 3.52 kW-NGM8656UC) Left rear burner (10,000 BTU/ 2.93 kW) Center burner (16,000 BTU/ 4.69 kW- NGM5656UC) Center burner (19,000 BTU/ 5.57 kW- NGM8656UC) Right rear burner (5,500 BTU/ 1.61 kW) *OPTISIM® feature Right front burner (10,000 BTU/ 2.93 kW-NGM5656UC)
  • Page 13 NGM8646UC Left front burner (9,300 BTU/ 2.72 kW) Left rear burner (9,300 BTU/ 2.72 kW) Center burner (19,000 BTU/ 5.57 kW) Right rear burner (5,500 BTU/ 1.61 kW) *OPTISIM® feature Right front burner (9,300 BTU/ 2.72 kW) Burner “On” indicator light Serial Number/Data Plate location (right front underneath) *See section OptiSim®...
  • Page 14 NGMP656UC Left front burner (12,000 BTU/ 3.52 kW) Left rear burner (10,000 BTU/ 2.93 kW) Center burner (20,000 BTU/ 5.86 kW) Right rear burner (5,500 BTU/ 1.61 kW) *OPTISIM® feature Right front burner (12,000 BTU/ 3.52 kW) Burner “On” indicator lights Serial Number/Data Plate location (right front underneath) *See section OptiSim®...

  • Page 15: Sealed Burners

    Sealed burners The burner caps must be properly placed for the cooktop to function properly. If the burner cap is not properly Your new cooktop has sealed gas burners. There are no placed, one or more of the following problems may burner parts under the cooktop to clean, disassemble or occur: adjust.
  • Page 16 Burner Base and Burner Cap Placement After electrical connection is complete, place each ▯ burner base on the corresponding location on the cooktop. Pay special attention to avoid damaging the igniter ▯ during installation of the base. The small hole or cutout near the edge should also ▯...
  • Page 17 Correct Placement for Burner Base and Burner Cap Corresponding Jet Holder and Burner Base Burner Cap Dimensions Corresponding Burner Cap 3 15/16” (100 mm) 2 15/16” (75 mm) 2 3/16” (55 mm) 3 7/8” (98.5 mm)
  • Page 18 4 1/2” (116 mm) 3 3/4” (95 mm) OptiSim® Burner Cap The jet holder and the burner base have 36” 5 Burner ▯ corresponding letter demarcations to ensure proper placement of the burner base. The corresponding letters can be found on the inside ▯...

  • Page 19: Burner "On" Light

    Burner “ON” light For replacement of rubber feet: Call Customer Support at 1-800-944-2904. An “On” light is located on the cooktop. When illuminated, it indicates at least one burner is in use (no Control Knobs light on the 500 Series). The cooktop has one control knob for each burner.

  • Page 20: Operation

    Operation About the Appliance Typical Flame Characteristics The burner flame should be blue in color and stable with Use the cooktop for surface cooking applications such no yellow tips, excessive noise or fluttering. It should as boiling, frying, simmering, steaming and sautéing. burn completely around the burner cap.

  • Page 21: Getting The Most Out Of Your Appliance

    Getting the most out of your appliance Cooking suggestions for best results Boil water in covered pot on High using largest burner ▯ for best results. If water boils over, turn to a lower setting. When melting chocolate or butter, use smallest burner ▯...
  • Page 22 Choosing Suitable Cookware Cookware Recommendations Pan Bottom Diameter WARNING PREVENTING BURNS FROM HOT KNOBS Ensure the cookware does not exceed the size of the grates. Cookware that is larger than the grates may cause the flames to get too close to the knobs creating a burn hazard when touched.

  • Page 23: Cleaning And Maintenance

    Cleaning and Maintenance Cleaning The entire cooktop can be safely cleaned by wiping with a soapy sponge, then rinsing and drying. If stubborn soil remains, follow the recommended cleaning methods below. Cleaning recommendations: Always use the mildest cleaner that will do the job. ▯...

  • Page 24: Cleaning Guidelines

    Cleaning Guidelines The cleaners recommended below and on the following endorsement of a particular brand. Use all products page indicate a type and do not constitute an according to package directions. Cooktop part / material Suggested cleaners Important reminders Burner base / Detergent and hot water;...

  • Page 25: Maintenance

    Cooktop part / material Suggested cleaners Important reminders Grates and grate bridge / Nonabrasive cleaners: Hot water and The grates are heavy; use care when ▯ ▯ porcelain enamel on cast iron detergent, Fantastic , Formula 409 lifting. Place on a protected surface ®...

  • Page 26: Service

    It is located on the underside of the cooktop. Model # FD # Bosch Customer Support 800-944-2904 Keep your invoice or escrow papers for warranty validation if service is needed. Rating Label Location...

  • Page 27: Statement Of Limited Product Warranty

    Bosch to notify you in the unlikely event of a safety partners, affiliates or representatives of Bosch). notice or product recall.

  • Page 28: Warranty Exclusions

    The warranty coverage described herein excludes all LIEU OF ALL OTHER WARRANTIES, WHETHER EXPRESS defects or damage that is not the direct fault of Bosch, OR IMPLIED. ANY WARRANTY IMPLIED BY LAW, including without limitation, one or more of the following:...
