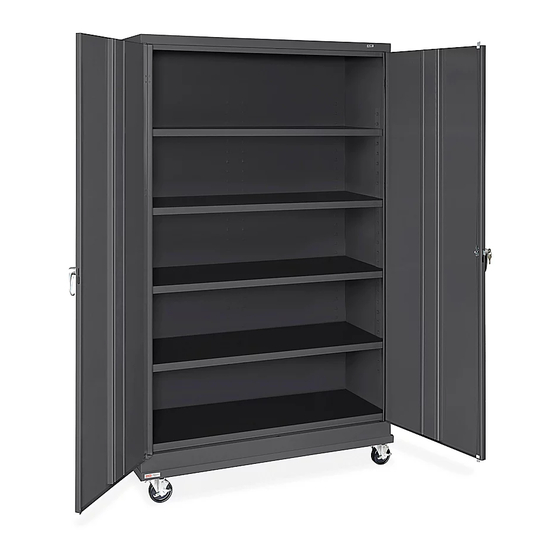

Mobile storage cabinet
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
H-7813, H-9865
MOBILE STORAGE
CABINET
PAGE 1 OF 18
1-800-295-5510
uline.com
TOOLS NEEDED
Para Español, vea páginas 7-12.
Pour le français, consulter les pages 13-18.
11/32" Nut Driver
(included)
Flathead Screwdriver
Rubber Mallet
14 mm Wrench
CAUTION! Some parts may have sharp
edges. Take care when handling various
pieces to avoid injury. For safety,
wear work gloves when assembling.
1221 IH-7813

Advertisement

Table of Contents
loading

Related Manuals for U-Line H-9865

Summary of Contents for U-Line H-9865

  • Page 1 Para Español, vea páginas 7-12. Pour le français, consulter les pages 13-18. H-7813, H-9865 1-800-295-5510 uline.com MOBILE STORAGE CABINET TOOLS NEEDED 11/32" Nut Driver (included) Flathead Screwdriver Rubber Mallet 14 mm Wrench CAUTION! Some parts may have sharp edges. Take care when handling various pieces to avoid injury.

  • Page 2: Cabinet Parts

    CABINET PARTS PRIMARY ASSEMBLY HANDLE ASSEMBLY DESCRIPTION QTY. DESCRIPTION QTY. Back Panel Locking Handle with Keys and Dummy Handle (Set) Right Side Panel Cotter Pin Left Side Panel Lock Bar Guide Lock Bar (Set) Shelf Locking Cam Left Door Right Door Sill Bolts (#8-32 x 3/8") Nuts (#8-32)

  • Page 3: Cabinet Assembly

    CABINET ASSEMBLY NOTE: For assembled cabinet units, skip to 3. Attach the top (4) to the unit by sliding the outer Mobile Base Assembly on page 6. flange over the back of the unit and the side flange on the top over the side panel. The threaded studs ASSEMBLING CABINET should go through the holes in the top flange of the side and fasten with 3 nuts.
  • Page 4 CABINET ASSEMBLY CONTINUED 5. Attach the sill (8) to the sides. Place nuts loosely on 7. Using two people, set unit upright and tighten all each of the studs and slide the ends of the sill into nuts and bolts. Insert the remaining shelves. Be sure the slots on both sides of the unit.

  • Page 5: Attaching Handle

    CABINET ASSEMBLY CONTINUED Figure 8 Figure 10 ATTACHING HANDLE Figure 11 Figure 12 1. Place the locking door handle (12) on the right hand door and fasten with two slotted bolts and lock washers. (See Figure 8) 2. Turn the handle to the open position (See Figure 9) and place the locking cam (16) over the square shank of the door handle.
  • Page 6 MOBILE BASE PARTS LIST Base x 1 Caster with Brake x 4 Bolt x 16 Lock Washer x 16 Nut x 16 MOBILE BASE ASSEMBLY 1. Align caster plate with bolt holes on base. Insert four 2. Tighten nuts with 14 mm wrench. bolts through base into caster plate.

  • Page 7: Herramientas Necesarias

    H-7813, H-9865 800-295-5510 uline.mx GABINETE MÓVIL PARA ALMACENAMIENTO HERRAMIENTAS NECESARIAS Llave de Tuercas de 11/32" (incluida) Desarmador Plano Mazo de Caucho Llave de 14 mm ¡PRECAUCIÓN! Algunas partes pueden tener bordes filosos. Debe tener cuidado cuando manipule varias piezas para evitar lesiones. Por seguridad, utilice guantes de trabajo cuando ensamble.
  • Page 8 PARTES DEL GABINETE ENSAMBLE PRINCIPAL ENSAMBLE DEL ASA DESCRIPCIÓN CANT. DESCRIPCIÓN CANT. Panel Posterior Asa de Bloqueo con Llaves y Asa Falsa (Juego) Panel Lateral Derecho Pasador de Chaveta Panel Lateral Izquierdo Guía de la Barra de Seguridad Parte Superior Barra de Seguridad (Juego) Repisa Leva de Bloqueo...
  • Page 9 ENSAMBLE DEL GABINETE NOTA: Para unidades de gabinetes ensamblados, 3. Fije el panel superior (4) a la unidad deslizando la pestaña exterior por detrás de la unidad y la pase a Ensamble de la Base Móvil en la página 12. pestaña lateral en la parte superior sobre el panel ENSAMBLAR EL GABINETE lateral.
  • Page 10 CONTINUACIÓN DEL ENSAMBLE DEL GABINETE 5. Coloque el umbral (8) en los laterales. Coloque las 7. Con la ayuda de otra persona, enderece la unidad tuercas sin apretar en cada uno de los remaches y apriete todas las tuercas y pernos. Inserte las y deslice los extremos del umbral en las ranuras de repisas restantes.
  • Page 11 CONTINUACIÓN DEL ENSAMBLE DEL GABINETE Diagrama 8 Diagrama 10 COLOCAR EL ASA Diagrama 11 Diagrama 12 1. Coloque el asa de bloqueo de la puerta (12) en la puerta derecha y apriete con dos pernos ranurados y rondanas para asegurarla. (Vea Diagrama 8) 2.
  • Page 12 LISTA DE PARTES DE LA BASE MÓVIL 1 Base 4 Ruedas Giratorias con 16 Pernos 16 Rondanas de 16 Tuercas Freno Seguridad ENSAMBLE DE LA BASE MÓVIL 1. Alinee la placa de la rueda con los orificios de la 2. Apriete las tuercas con la llave de 14 mm. base.

  • Page 13: Outils Requis

    H-7813, H-9865 1-800-295-5510 uline.ca ARMOIRE DE RANGEMENT MOBILE OUTILS REQUIS Tournevis à douille de 11/32 po (inclus) Tournevis à tête plate Maillet en caoutchouc Clé de 14 mm MISE EN GARDE! Certaines pièces peuvent avoir des bords tranchants. Manipulez les pièces avec soin pour éviter toutes blessures.

  • Page 14: Montage Initial

    PIÈCES DE L'ARMOIRE MONTAGE INITIAL ASSEMBLAGE DE LA POIGNÉE DESCRIPTION QTÉ DESCRIPTION QTÉ Panneau arrière Poignée de verrouillage avec clés et fausse poignée (ensemble) Panneau latéral droit Goupille fendue Panneau latéral gauche Guide pour barre de verrouillage Tablette supérieure Barre de verrouillage (ensemble) Tablette Came de verrouillage Porte gauche...
  • Page 15 MONTAGE DE L'ARMOIRE REMARQUE : Pour les armoires montées, passez à la 3. Fixez la tablette supérieure (4) à l'unité en glissant la bride extérieure sur l'arrière de l'unité et la bride section Montage de la base mobile à la page 18. latérale supérieure sur le panneau latéral.
  • Page 16 MONTAGE DE L'ARMOIRE SUITE 5. Installez le seuil (8) sur les panneaux latéraux. Placez 7. Avec l'aide d'une autre personne, placez l'unité les écrous lâchement sur chacun des goujons et à l'endroit, puis serrez tous les écrous et boulons. glissez les extrémités du seuil de cadre dans les Installez les tablettes restantes.

  • Page 17: Fixation De La Poignée

    MONTAGE DE L'ARMOIRE SUITE Figure 8 Figure 10 FIXATION DE LA POIGNÉE Figure 11 Figure 12 1. Placez la poignée de verrouillage (12) sur la porte droite et fixez à l'aide de deux boulons fendus et rondelles de blocage. (Voir Figure 8) 2.
  • Page 18 LISTE DES PIÈCES DE LA BASE MOBILE Base x 1 Roulette avec frein x 4 Boulon x 16 Rondelle de blocage Écrou x 16 x 16 MONTAGE DE LA BASE MOBILE 1. Alignez la plaque de roulette avec les trous pour 2.
