For E-530A only:
Wire Colour
Function
Red
Power
Black
Ground
5 Amp Fuses (sold seperately) Wire from Power Source should be fused
ON - OFF Switches (ST100, sold seperately) can be used Power (Red wire)
Battery Positive
1.0

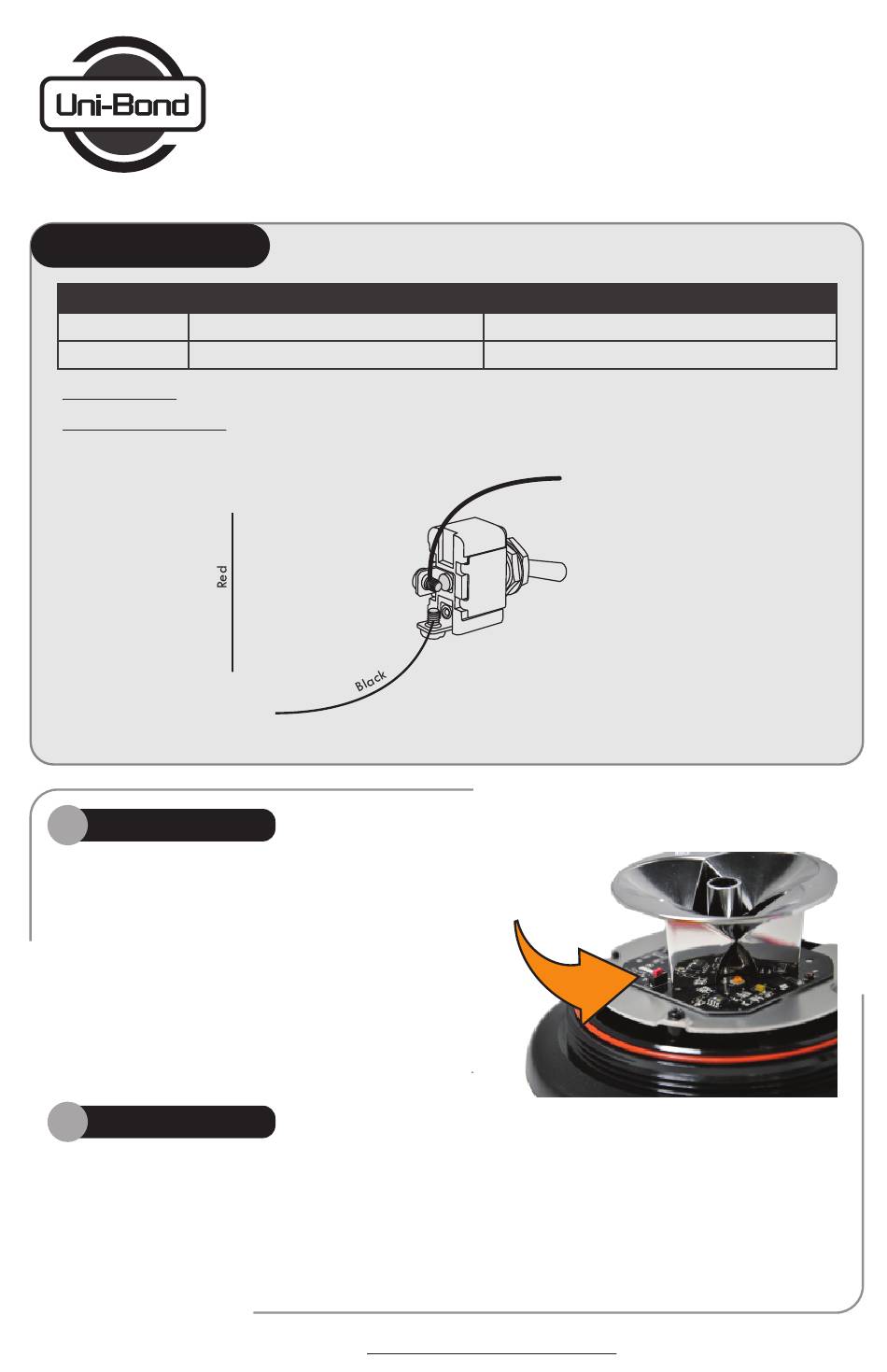

Pattern Selection
1.
Unscrew Amber lens counter clockwise
2.
Select desired pattern by pushing red button (see picture)
3.
Re-install the lens
Note: Cutting wires on E-530AM voids the warranty
1.1
Flash Patterns
#1 - 8 Flash (SAE)
#2 - Single Flash (SAE)
#3 - Double Flash (SAE)
This unit may not be factory-set to Flash Pattern #1
INSTALLATION MANUAL
Power
Ground
This Light comes with a Built-In Pattern Selection Switch
Visit us at www.unibondlighting.com
E-530A / E-530AM
Connect To
+12V to 110V DC (Power)
-
(Ground)
From Vehicle Ground
Switch #1
ST100
(ON/OFF)
#4 - Triple Flash (SAE)
#5 - Quad Flash (SAE)
Last Updated: 03/21/2022
Advertisement
Related Manuals for Uni-bond E-530A
Summary of Contents for Uni-bond E-530A
- Page 1 Last Updated: 03/21/2022 INSTALLATION MANUAL E-530A / E-530AM For E-530A only: Wire Colour Function Connect To Power +12V to 110V DC (Power) Black Ground (Ground) 5 Amp Fuses (sold seperately) Wire from Power Source should be fused ON - OFF Switches (ST100, sold seperately) can be used Power (Red wire)
- Page 2 SAFETY FIRST - READ THIS INFORMATION BEFORE INSTALLATION Proper installation of this product requires the installer to have a good understanding of automotive electronics systems and procedures. All products must have proper fuse installed. If mounting this product requires drilling holes, the installer MUST be sure that no vehicle components or other vital parts could be damaged by the drilling process.
- Page 3 MODE D’INSTALLATION E-530A / E-530AM Pour E-530A seulement: Wire Colour Function Connect To Rouge Puissance +12V to 110V DC (Puissance) Noir Fil de garde (Fil de garde) 5 Amp Fusibles (vendu séparément) Fil de la source d’alimentation doit être fusionné à fusible Interrupteurs ON - OFF (ST100, vendu séparément) peuvent être utilisés puissance (Red wire)
- Page 4 LA SÉCURITÉ EN PREMIER - LIRE LES INSTRUCTIONS AVANT DE COMMENCER L’INSTALLATION Afin de procéder à l’installation adéquate de ce produit, le technicien doit avoir une connaissance approfondie des systèmes électroniques de l’automobile et de ses procédures. Tous les produits doivent être installés avec les fusibles appropriés. Si des trous doivent être percés pour l’installation, le technicien DOIT s’assurer qu`aucun des composants du véhicule ou tout autre pièce importante ne soit endommagés durant le processus de perçage.
