PARTS LIST AND OPERATING INSTRUCTIONS FOR:
Item
No.
-
1
2
3
Description:
The EL-53080 Battery Lifting
System is designed for use with the EL-
53097 Eye Bolt Kit, or the EL-53080-10 Angle
Bracket Kit, to lift and support electric vehicle
batteries and electric vehicle battery trays.
(en-US)
Form No. SP04525587
© Bosch Automotive Service Solutions Inc.
EL-53080
Battery Lifting System
(Original Instructions)
Working Load Limit: 3000 lb (1362 kg)
1500 lb (681 kg) per crossbar adapter

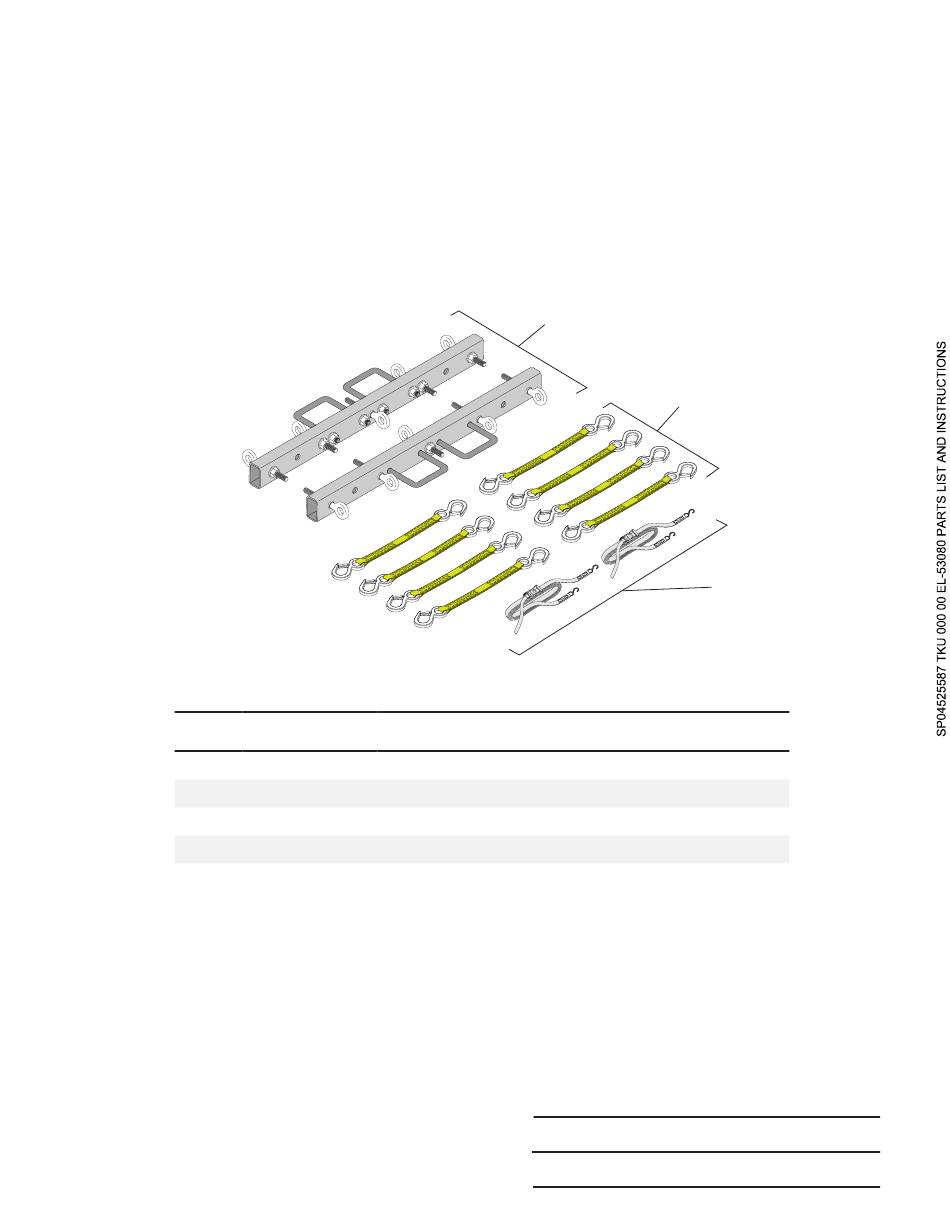

Part
No.
Description
EL-53080
Battery Lifting System
EL-53080-1
Crossbar Adapter
SP04526147
Lift Hook Strap
531043
Ratchet Strap
1
2
(Full Kit)
(and connected components) (2 included)
(8 included)
(Not for Lifting) (set of 2)
1 of 5
Page
Issue Date:
Ver.00 October 27, 2021
