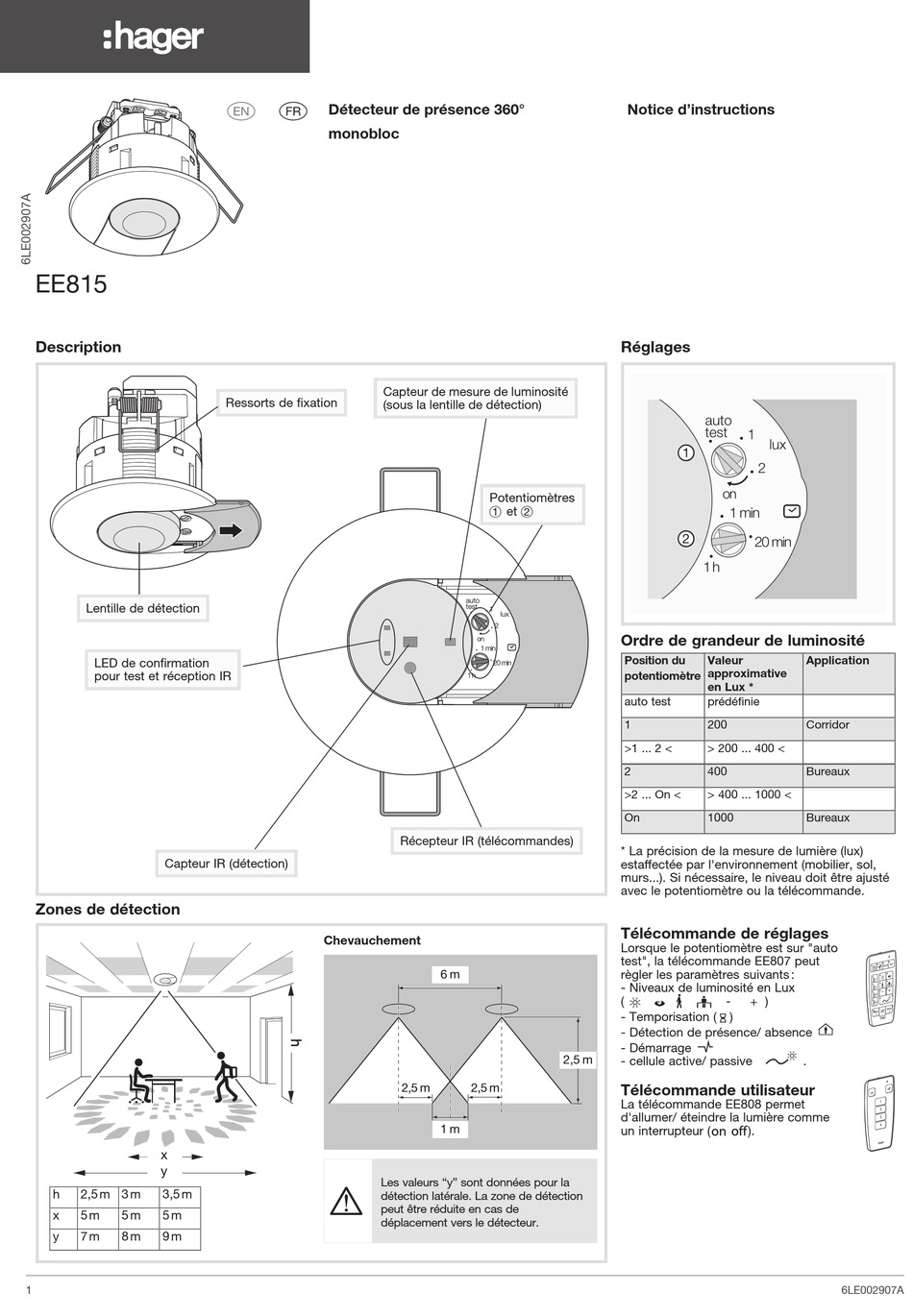

hager EE815 User Instructions

EE815
Description
Lentille de détection
LED de confirmation
pour test et réception IR
Capteur IR (détection)
Zones de détection
x
y
h 2,5 m 3 m 3,5 m
x 5 m 5 m 5 m
y 7 m 8 m 9 m
1

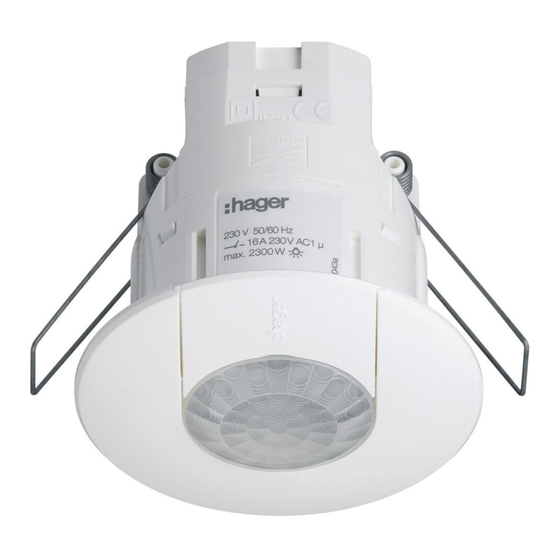

Détecteur de présence 360°
z a
monobloc
Capteur de mesure de luminosité
Ressorts de fixation
(sous la lentille de détection)
Récepteur IR (télécommandes)
X
Y
Chevauchement
2,5 m
Les valeurs "y" sont données pour la
détection latérale. La zone de détection
peut être réduite en cas de
déplacement vers le détecteur.
Potentiomètres
1 et 2
auto
test
1
lux
2
on
1 min
20 min
1 h
6 m
2,5 m
2,5 m
1 m
Notice d'instructions
Réglages
auto
test
1
lux
&
2
on
1 min
é
20 min
1 h
Ordre de grandeur de luminosité
Position du Valeur
approximative
potentiomètre
en Lux *
auto test prédéfinie
1 200
>1 ... 2 < > 200 ... 400 <
2 400
>2 ... On < > 400 ... 1000 <
On 1000
* La précision de la mesure de lumière (lux)
estaffectée par l'environnement (mobilier, sol,
murs...). Si nécessaire, le niveau doit être ajusté
avec le potentiomètre ou la télécommande.
Télécommande de réglages
Lorsque le potentiomètre est sur "auto
test", la télécommande EE807 peut
règler les paramètres suivants :
- Niveaux de luminosité en Lux
( )
- Temporisation ( )
- Détection de présence/ absence
- Démarrage
- cellule active/ passive
Télécommande utilisateur
La télécommande EE808 permet
d'allumer/ éteindre la lumière comme
un interrupteur ( ).
Application
Corridor
Bureaux
Bureaux
X
+
-
M
.
-
M
6LE002907A
