RM-P210接続

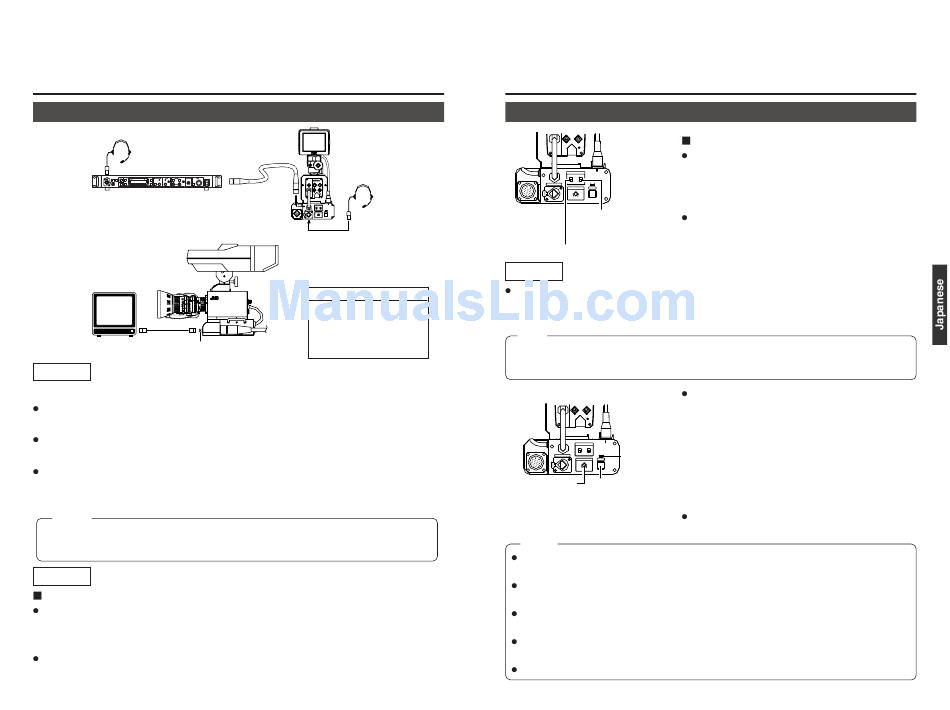

リモートコントロールユニットRM-P210を接続する
ヘ ッ ド セ ッ ト
KA-310U
REMOTE CONTROL UNIT RM-P210
POWER
TALLY CALL FULL AUTO F1 SHUTTER F3 MENU/SHUTTER GAIN PAINT WHITE AUTO MASTER BLACK IRIS
STEP W.BAL
HIGH B I
SHUTTER VARIABLE MID A AUTO
BARS F2 F4 MENU PUSH-ON PUSH-ON LOW R B PRESET MANU
GAIN
O
INTERCOM DOWN UP DOWN UP CLOSE OPEN
LEVEL
リモートコントロールユニット
RM-P210
モニタ−
PROMPTER
OUTPUT
[PROMPTER OUTPUT]端子
接 続
接続はRM-P210 の電源を切ってから行なってください。
本機のRMマルチピンコネクターとRM-P210を26Pinカメラケーブルで接続します。 カ
メラケーブル長は100 m以内でお使いください。
インターカム用ヘッドセットを使用する場合は、 [INTERCOM]端子にヘッドセットKA-
310Uを接続します。
RM-P210からのプロンプタービデオ(RM-P210の[AUX VIDEO INPUT]端子の入力信
号） を確認する場合は、 本機前面部の[PROMPTER OUTPUT]端子とモニタ−をBNCケー
ブルで接続します。
メモ
本機およびカメラへの電源は26Pinカメラケーブルを介してRM-P210から供給され
ます。
設 定
メニュー画面の設定
RMマルチピンコネクターからはコンポジット信号を常時出力します。 その他RGBコンポー
ネント、 Y/Cb/Crコンポーネント、 YCセパレート信号のいずれかを出力します。 出力信号は
"SYSTEM"メニュー画面の"OUTPUT"項目で選択します。
RGBコンポーネント信号出力時、 G信号にSYNC信号を付けるかどうかを"SYSTEM"メ
ニュー画面の"SYNC ON G"項目で選択します。
38
26Pinカメラ
ケーブル
AW BARS
MENU SET
REMOTE LENS
ヘ ッ ド セ ッ ト
GENLOCK IN VIDEO OUT
DC IN POWER
SEE INST
KA-310U
INCOM MIC VF
ON CARBON
OFF DYNAMIC
R M マルチピン INTERCOM
INCOM LEVEL CALL
MIN MAX
コネクター
[INTERCOM]
端子
26Pinカメラケーブル
VC-P110 (5 m)
VC-P112 (20 m)
BREAKER
RM
VC-P113 (50 m)
VC-P114 (100 m)
リモートコントロールユニットRM-P210を接続する （つづき）
GENLOCK IN VIDEO OUT
DC IN POWER
本機背面
SEE INST
INCOM MIC VF
ON CARBON
OFF DYNAMIC
INTERCOM
INCOM LEVEL CALL
MIN MAX
[CARBON/DYNAMIC]
スイッチ
[INCOM MIC ON/OFF]スイッチ
操 作
カメラリモートコントロールユニットの[POWER]スイッチを[ON]にします。 [POWER]
スイッチを[ON]にしてから、 約30秒程度経過後、 カメラリモートコントロールユニットの
操作が可能になります。
メモ
カメラリモートコントロールユニットは[POWER]スイッチが[ON]になった後、 30秒
間、 本機との通信が正常に動作するよう準備します。
GENLOCK IN VIDEO OUT
DC IN POWER
SEE INST
INCOM MIC VF
ON CARBON
[CALL]インジ
OFF DYNAMIC
INTERCOM
INCOM LEVEL CALL
ケーター
MIN MAX
[INCOM LEVEL]
[CALL]ボタン
ボリューム
メモ
本機 （カメラを含む） とリモートコントロールユニットのスイッチ機能が同じ場合は、 リ
モートコントロールユニットのスイッチ機能が優先されます。
ローカルリモートコントロールユニット （RM-LP55またはRM-LP57） と同時に使用し
た場合、 ローカルリモートコントロールユニットの設定が優先します。
同期信号をカメラとカメラリモートコントロールユニットの両方に入れると画面が乱れ
ます。 （ 「ゲンロック信号およびシステム位相調整について」 ： ☞29ページ）
外部同期信号を入力したまま、 電源をONにすると、 数秒間画面が上下にゆれますが故障
ではありません。
ご使用時、 リモートコントロールユニットの取扱説明書をお読みください。
スイッチの設定
インターカム用ヘッドセットのマイクの型式に応
じて、 [CARBON/DYNAMIC]選択スイッチを設定
します。 (当社製のヘッドセットKA-310Uを接続
したときは、 [CARBON]に設定してください。 )
インターカム用ヘッドセットのマイクを使用する
かどうかを[INCOM MIC ON/OFF]スイッチで設
定します。 [ON]に設定するとヘッドセットのマイ
クが使用可能となります。
本機の[CALL]ボタンを押している間、 リモートコ
ントロールユニットのオペレーターにコール信号
を 送 信 し 、 リ モ ー ト コ ン ト ロ ー ル ユ ニ ッ ト の
[TALLY]ボタンが点滅します。
その間、 本機の[CALL]インジケーターが点灯しま
す。 リモートコントロールユニットからのコール信
号を受信するとビューファインダーの[TALLY]ラ
ンプが点滅します。
ヘッドセットの受信音量は[INCOM LEVEL]ボ
リュームで調節できます。
39
