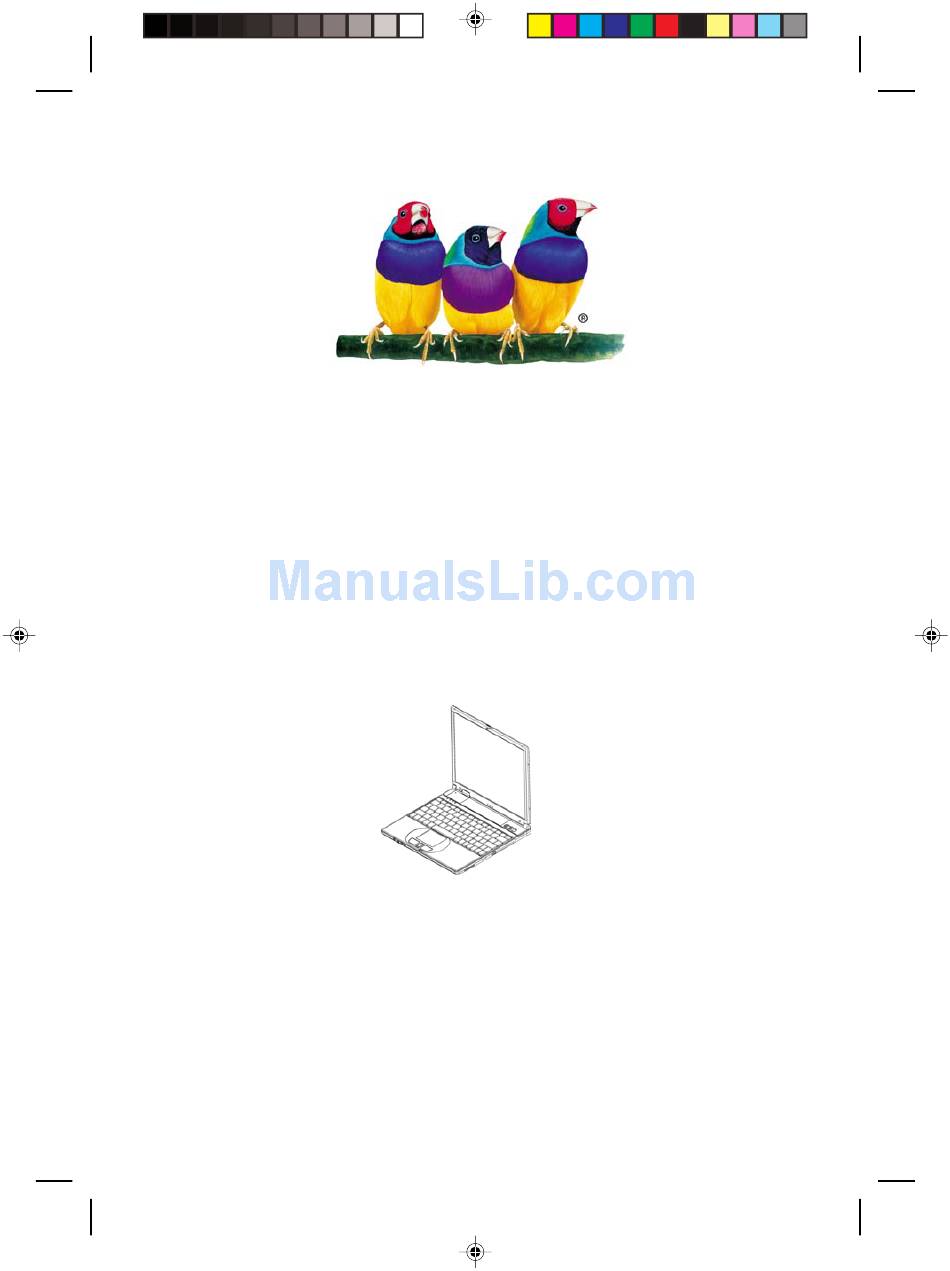

- Page 1 ViewSonic® 笔记本电脑 VB1200 使用手册 ViewSonic...
- Page 2 Copyright © ViewSonic Corporation, 2004。保留所有权利。 ViewSonic 和三鸟徽标是 ViewSonic Corporation 的注册商标。 Microsoft、 Windows、 Microsoft Internet Explorer 徽标图形、 Outlook、 DirectX、 DirectSound、 Microsoft Word、 MSN、Excel 和 Windows 徽标是 Microsoft Corporation 在美国和/或其它国家的注册商标或商标。 Macintosh 是 Apple Computer, Inc. 的注册商标。 VESA 是视频电子标准协会 (VESA) 的注册商标。 Intel、Pentium 和 Celeron 是 Intel Corporation 的注册商标。Centrino 是 Intel Corporation 的商标。...
- Page 3 使用手册 本手册通篇采用下列标准： 以粗体显示的笔记本电脑一词指您购买的笔记本电脑。 ¢ 在本文档中，粗体字还用于突出显示重要信息。 ¢ 引用笔记本电脑屏幕上显示的消息时，给该消息加框。 ¢ 需要格外注意的信息加有黑框，之前有“注意： ”或“警告： ” ¢ 通常在执行分步指示后，会要求您： ¢ 按 Esc 键 即您应按键盘左上角的 ViewSonic 标准 键。 页 III...
-
Page 4: Table Of Contents
取出插槽 A 中的电池组 ...2-6 插入插槽 B 中的电池组 ...2-7 2.10 第 3 章 内存... 3-1 拆卸内存模块 ...3-2 第 4 章 MINI-PCI 模块（可选）... 4-1 拆卸 M -PCI 模块 ...4-2 附录 A - 机构法规须知... A-1 附录 B - 环境... B-1 页 IV ViewSonic 目录 使用手册... -
Page 5: 第 1 章 开始前
使用手册 第 1 章 开始前 请先阅读此部分，然后再开始使用计算机。 1.1 检查包装内容 您的笔记本电脑包装中应包含下列物品： 注意： 应保留出厂原始包装箱和包装材料，以备发回设备进行维修之需。 ViewSonic 开始前 • 笔记本电脑 • 软件恢复光盘 • 使用手册 • 保修卡 页 1-1... -
Page 6: 审视计算机
开始前 1.2 审视计算机 开始使用计算机之前，您需要熟悉所购笔记本电脑的主要部件和接口： LCD 屏幕 电池组 （插槽 A 中） 四个 状态 LED 键盘 触控板 麦克风 耳机 页 1- 2 ViewSonic 盖开关 音量旋钮 全景视图 使用手册 盖锁 三个 系统 LED 三个 系统按钮 USB 舱门 PCMCIA 插槽舱门 IEEE1394 舱门... - Page 7 使用手册 ViewSonic 盖锁 音量旋钮 耳机 麦克风 前视图 插槽 A 中的电池组 USB 端口 直流输入 后视图 开始前 VGA 端口 页 1-3...
- Page 8 开始前 Kensington 锁孔 通风栅 页 1- 4 ViewSonic MS/SD-IO/SD/XD 卡 四 通风栅 合一插槽 RJ45 (LAN) 连接器 RJ11（传真/调制解调器）连接器 左视图 IEEE1394 端口 PCMCIA 插槽舱门 弹出柄 USB 端口 右视图 使用手册...
- Page 9 使用手册 Mini-PCI 舱门 通风栅 插槽 A 中电池组锁 扬声器 立体声连接器口 耳机插孔 系统的耳机插孔只支持立体声插头。 麦克风插孔 系统的麦克风插孔既支持立体声插头，又支持单声道插头。 ViewSonic 插槽 A 电池组 底视图 两种类型的音频插口 开始前 内存舱门 通风栅 插槽 B 电池组舱门 插槽 B 电池组的 连接器 扬声器 单声道连接器口 页 1-5...
-
Page 10: 三个系统 Led
闪烁琥珀色 电池组 LED 下面介绍该 LED 在不同充电情况下如何显示： 琥珀色 闪烁琥珀色 绿 闪烁绿色 关 无线 LED 激活无线 LAN 功能时，该 LED 将变亮。 页 1- 6 ViewSonic 系统关机或处于休眠模式。 系统处于满负荷运行状态。 系统处于待机模式。 电池组电量已消耗到只剩 10%，且系统处于满负荷运 行状态。 电池组电量已消耗到只剩 10%， 且系统处于待机模式。 电池组电量已消耗到只剩 3%， 且系统处于满负荷运行 状态。 电池组电量已消耗到只剩 3%，且系统处于待机模式。 正在给“插槽 A 电池”充电：快速充电或预充电。... - Page 11 使用手册 注意： 这三个系统 LED 位于 LCD 显示器屏幕底部 LCD 显示器面板的左/右折 叶之间的中部。在 LCD 面板后也能看见这三个系统 LED。具体位置请参 阅 第 1.2 章 中的全景视图。 有关待机和休眠模式的详细信息， 请参阅 Microsoft Windows 操作系统控制 面板中的电源选项（对于 Windows 系统） 。 ViewSonic 开始前 页 1-7...
-
Page 12: 四个状态 Led
HDD 访问 LED 系统访问 HDD 驱动器时，此 LED 将变亮。 大写锁定 LED 键盘处于大写锁定模式时，此 LED 将变亮。在此模式下，键入的所有字符 都为大写形式。 滚动锁定 LED 键盘处于滚动锁定模式时，该 LED 将变亮。在此模式下，可于使用箭头滚 动键滚动文档时锁定光标位置。 数字锁定 LED 键盘处于数字锁定模式时，此 LED 将变亮。在此模式下，可使用嵌入式数 字键盘。 注意： 这四个状态 LED 位于键盘左上方。具体位置请参阅 第 1.2 章 中的全 景视图。 页 1- 8 ViewSonic 使用手册... -
Page 13: 三个系统按钮
使用手册 1.5 三个系统按钮 电源按钮 此电源按钮可由用户编程。有关对此按钮进行编程的详细信息，请参阅 Windows 系统的控制面板中的电源选项。 Internet 按钮 要激活 internet 功能，请按此按钮。 电子邮件按钮 要激活电子邮件功能，请按此按钮。 注意： 这三个系统按钮位于键盘右上方附近。具体位置请参阅 第 1.2 章 中的全景 视图。 ViewSonic 开始前 页 1-9... -
Page 14: Pcmcia 弹出柄注意事项
开始前 1.6 PCMCIA 弹出柄注意事项 “PCMCIA 卡”柄缩入系统单元 请遵守下列安全措施： • 确保在任何情况下 PCMCIA 弹出柄均不会伸出，除非要使用该柄弹出 PCMCIA 卡。伸出的柄易受外部干扰，如喷墨打印机或外接键盘的撞击。 • 未将 PCMCIA 卡插入 PCMCIA 插槽时，请确保使用随此笔记本电脑提供的 “PCMCIA 插槽舱门”盖住此插槽。此“PCMCIA 插槽舱门”的用途是防止未 插入 PCMCIA 卡时异物通过此插槽进入系统单元内部。 页 1- 10 ViewSonic 使用手册 “PCMCIA 卡”柄伸出系统单元。... -
Page 15: 四合一插槽舱门注意事项
使用手册 1.7 四合一插槽舱门注意事项 四合一插槽舱门关闭。 请遵守下列安全措施： • 确保在任何时候四合一插槽舱门均处于关闭状态，除非要插入或取出这些类型的 卡（MS 卡、SD-IO 卡、SD 卡、XD 卡）。完成插入、取出操作后，请立即关 闭此插槽舱门。开启的插槽舱门向外伸出，易受外部干扰，如喷墨打印机或外接 键盘的撞击。 • 关闭插槽舱门可有效防止异物通过此插槽进入系统单元，尤其是在未插入这些卡 （MS 卡、SD-IO 卡、SD 卡、XD 卡）时。 ViewSonic 四合一插槽舱门开启。 页 1-11 开始前... -
Page 16: Fn> 键
<Fn> 功能键位于键盘的左下角。将该键与其它键组合使用可激活某些预定义功能。 要激活这些功能，请按住 <Fn> 和下述键： 无线 LAN 要激活无线 LAN 功能，请按此组合键 (Fn+F2)。 显示切换 要在“仅 LCD” 、 “仅 CRT”及“同时使用 LCD/CRT”间切换，请按此 组合键 (Fn+F3)。 警告开关 按此组合键 (Fn+F6) 可关闭和打开警告音。 增加亮度 按此组合键 (Fn+F8) 可增加 LCD 显示器的亮度。 减小亮度 按此组合键 (Fn+F9) 可减小 LCD 显示器的亮度。 页 1- 12 ViewSonic 使用手册... -
Page 17: 第 2 章 电池
电源选项 时， 充满电的 Li-Ion 电池组通常可支持约 3 小时的运行。 不过， 配置 （CPU、 HDD、内存等）及系统用度（尤其是 I/O 活动）的差异可能会对运行时间长短产生 很大影响。 2.2 电池插槽 您的笔记本电脑支持双电池运行。有两个电池插槽。 插槽 A（使用 Li-Ion 电池）位 于显示器面板的左/右折叶之间。 插槽 B（使用聚合物电池）位于系统单元底部，在 插槽 A 附近。 注意： 有关插入和取出电池的详细信息，请参阅 第 2.9 章 和 第 2.10 章 。 页 2-1 ViewSonic... -
Page 18: 给电池组充电
耗尽电量的 插槽 A 电池组 （使用 Li-Ion 电池）充电需要三个小时。 注意： 如果系统中有两个电池组，将先为 插槽 A 电池组 充电。 插槽 A 电池组 充电 完毕后，系统会开始为 插槽 B 电池组 充电。 2.4 问答集 问： 充电时感觉触控板附近很热。这种情况正常吗？ 答： 充放电期间，电池会发热。笔记本电脑内部有保护电路，可防止过热。 用户不必担心。 问： 电池工作时间达不到标示时间。这是为什么？ 答： 电池对热敏感，只有在电池及其环境温度保持在 15-25°C (59-77°F) 范 围之内时，才能充至最大电量。充电过程中温度与此范围的偏离越大， 电池充满的可能性便越小。要给电池组充满电量，用户需要拔下交流适 配器，以使其降温。待其冷却后，插入交流适配器，再次开始充电。 页 2- 2 ViewSonic 使用手册... - Page 19 使用手册 问： 有几天没有使用备用电池。即使已将其充满电，所余电量却不如新充电 的电池多。这是为什么？ 答： 不充电时，电池会自行放电（Li-Ion 电池每天放电 1%） 。为确保电池 组充满电量，请在使用前充电。应尽可能始终将电池置于笔记本电脑中 并连接交流适配器。 问： 有几个月没有使用备用电池。在给它充电时遇到麻烦。 答： 如果使电池组自行放电的时间过久（如三个月以上） ，电池电压会变得 过低，而需要进行预充电（将电池电压升到足够高的水平） ，才能自动 （仅限 Li-Ion 电池）恢复其正常的快速充电。预充电可能需要 30 分 钟。快速充电通常需要 2~4 小时。 ViewSonic 电池 页 2-3...
-
Page 20: 电池 Led
为 插槽 A 电池组 充电时，LED 将变亮，颜色呈琥珀色；为 插槽 B 电池组 充电 时，LED 将变亮，颜色呈绿色；两个电池组都未充电时，LED 灭。如果电池有 错误，LED 将闪烁。 注意： 有关电池组 LED 的详细信息，请参阅 第 1.3 章中的电池组 LED。 2.6 电池维护 为使电池组保持最大电量，应偶尔使笔记本电脑电池电量耗尽后再充电。 要完全耗尽电池电量， 请断开交流适配器， 让笔记本电脑消耗掉剩余的电池电量。 要加速耗尽电量，应尽可能多地使用 HDD，并将 LCD 设至最大亮度。电池电 量耗尽后，等待笔记本电脑（尤其是电池）冷却。冷却后的温度应在 15-25°C (59-77°F) 范围内。然后插入交流适配器，给电池充电。 页 2- 4 ViewSonic... -
Page 21: 电量消耗
2.8 降低电量消耗 尽管您的笔记本电脑（还有操作系统）具有节电能力，仍可采取下列措施降低电 量消耗： • 尽可能使用交流适配器。 • 调低 LCD 背景灯的亮度。屏幕过亮会加快电量消耗。 • 尽量使用 HDD 或 PCMCIA 驱动器读写文件，而不使用外接 USB FDD。 注意： 插槽 A 电池组 应始终安装在其舱盒中。 注意： 如果未安装 插槽 B 电池组 ，务请关上 插槽 B 电池组 的舱门。欲知此舱 门的位置，请参阅 第 1.2 章中的底视图。 ViewSonic 电池 页 2-5... -
Page 22: 取出插槽 A 中的电池组
电池 2.9 取出插槽 A 中的电池组 电池组的取出和更换很方便。更换电池组之前，确保正确关闭了计算机。如果要在开 机状态下更换电池组，请确保插入了交流适配器。请按以下步骤取出电池组。 要插入 插槽 A 电池组 ，请反向执行上述步骤。 页 2- 6 ViewSonic 使用手册 • 确保已正确关闭了系统。 • 如图所示将系统颠倒过来。 • 将两个电池锁同时向内推， 如 #1（ 放大图形 ）所示。 • 使这两个锁保持在非锁定位置。 • 如 #2 所示拉出电池组。... -
Page 23: 插入插槽 B 中的电池组
使用手册 2.10 插入插槽 B 中的电池组 可轻松将 插槽 B 电池组 插入笔记本电脑系统单元的底座中。请按以下步骤插入 电池组。 要取出 插槽 B 电池组 ，请反向执行上述步骤。 ViewSonic • 如图所示将系统颠倒过来。 • 如 #1（ 放大图形 ）所示打开电池插槽。 • 如 #2 所 示 ， 先 对 齐 #A1 与 #A2 和 #B1 与 #B2，然后向下放入电池组。... - Page 24 ViewSonic...
-
Page 25: 第 3 章 内存
S.O.DIMM 空 闲 内 存 模 块 插 槽 可 供 内 存 升 级 之 用 ， 最 大 可 将 内 存 升 级 至 1280MB。下表列出了所有可能的系统内存配置方式。 目前市场上有售的 DDR S.O.DIMM 有以下两种：PC2100 (DDR266) 和 PC2700 (DDR333)。如果系统同时安装了 PC2100 和 PC2700 S.O.DIMM，则总体速度会 降级，以 DDR266 的速度运行。 总内存容量 256MB 512MB 768MB 1280MB 用于指示模块安装方向的凹槽 ViewSonic 系统固有内存 256MB 256MB 256MB 256MB DDR S.O.DIMM 内存模块 内存 SODIMM 内存 256MB 512MB 1024MB 最大... -
Page 26: 拆卸内存模块
内存 3.1 拆卸内存模块 以下是内存模块的拆卸步骤说明。 凹槽 要插入内存模块，请反向执行上述步骤。 页 3- 2 ViewSonic 使用手册 • 确保系统已正确关机。 • 如图所示将系统翻转倒置。 • 如 #1 所示拆下螺丝。 • 如 #2 所示拆下模块舱门。 • 如 #1 所示按下弹簧锁侧边。 • 内存模块将如 #2 所示弹起。 • 如 #3 所示拆下内存模块。... -
Page 27: 第 4 章 Mini-Pci 模块（可选
使用手册 Mini-PCI 模块 第 4 章 Mini-PCI 模块 您的笔记本电脑配 Mini-PCI 模块。Mini-PCI 支持无线 LAN 功能。 页 4-1 ViewSonic... -
Page 28: 拆卸 Mini-Pci 模块
Mini-PCI 模块 4.1 拆卸 Mini-PCI 模块 以下是 Mini-PCI 模块的拆卸步骤说明。 凹槽 要插入 Mini-PCI 模块，请反向执行上述步骤。 页 4- 2 ViewSonic • 确保系统已正确关机。 • 如图所示将系统翻转倒置。 • 如 #1 所示拆下螺丝。 • 如 #2 所示拆下模块舱门。 • 如 #1 所示按下弹簧锁侧边。 • Mini-PCI 模块将如 #2 所示弹起。 • 如 #3 所示断开两根线缆。注意：有两种... -
Page 29: 附录 A - 机构法规须知
使用手册 附录 A - 机构法规须知 A.1 安全须知 谨记： 请仔细阅读这些安全须知。 谨记： 请保存好本“使用手册” ，以备将来参考。 谨记： 请在清洁前断开本设备与交流插座的连接。切勿使用液体或喷 雾式清洁剂进行清洁。请使用干净的湿布。 谨记： 所使用的壁装插座应位于设备附近，并应便于插拔。 谨记： 请防止本设备受潮。 谨记： 务请将该设备置于可靠的表面上。摔落或跌落可能会给设备带 来严重损害。 警告： 外壳上的开孔用于通风，以防止设备过热。切勿遮盖通风孔。 ViewSonic 附录 A 页 A-1... - Page 30 附录 A 谨记： 将设备连接到电源插座前，请检查电源的电压是否适用。 警告： 切勿踩踏电源线或在其上放置任何物品。 谨记： 应注意设备上标示的所有谨记和警告信息。 警告： 如果长时间不使用设备，请断开其与电源的连接，以免受到尖 峰电压的损害。 警告： 切勿将任何液体倒入设备的任何孔隙，否则可能引起火灾或遭 到电击。 警告： 为确保安全，预指定外的端口、门路和设备只应由合格的维修 人员开启。 谨记： 如果发生以下情况之一，应由经授权的技术人员对设备进行检 查： a. 电源线或插头损坏。 b. 液体渗入设备。 c. 设备暴露于湿度过大的环境中。 d. 设备工作不正常，或无法使之按用户手册的所述工作。 e. 设备摔落或损坏。 f. 设备有明显的破损迹象。 页 A- 2 ViewSonic 使用手册...
- Page 31 使用手册 谨记： 切勿将设备置于温度低于 -20ºC (-4ºF) 或高于 60ºC (140ºF) 的环境中。否则可能会损坏设备。 警告： 切勿在雷暴天气下安装调制解调器/电话线路。 警告： 切勿将调制解调器/电话插孔安装在潮湿位置，除非该插孔专为 潮湿位置而设计。 警告： 除非调制解调器/电话线路已断开与网络接口的连接，否则切勿 触摸未绝缘的调制解调器/电话线或接头。 谨记： 请在安装或调整调制解调器/电话线路时小心操作。 警告： 请避免在雷电天气下使用调制解调器/电话（非无绳类） 。否则 可能会遭到闪电的远程电击。 警告： 本计算机内含一个由内置锂电池驱动的实时电路。如果对电池 的更换或处理不当，便存在发生爆炸及受到人身伤害的风险。请不要尝 试将其充电、拆解、浸入水中或弃置于火中。其更换应通过笔记本电脑 经销商进行。 ViewSonic 附录 A 页 A-3...
- Page 32 Explosionsgefahr bei unsachgemäßen Austausch der Batterie. Ersatz nur durch denselben oder einem vom Hersteller empfohlenem ähnlichen Typ. Entsorgung gebrauchter Batterien nach Angaben des Herstellers. 警告： 您的笔记本电脑内含一个镍氢或锂离子电池组。如果对电池组 的处置不当，便存在引起火灾或化学灼伤的危险。请不要将其拆解、压 碾、穿孔、外部短接、弃置于水中或火中或暴露于温度超过 60ºC 的 环境中。 页 A- 4 ViewSonic 联系。 CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT 使用手册...
- Page 33 使用手册 警告： 请非常小心地取放电池组。应避免触碰电池盒连接器的金属端。 谨记： 请只使用许可的交流适配器连接您的笔记本电脑。使用错误类 型的交流适配器可能会对您的笔记本电脑造成严重损害。 谨记： 该交流适配器可接受的线电压范围为 100V - 240V， 并兼容大多 数国际电源。如果您无法确定其是否兼容您所在地的电源，请联系当地 经销商寻求协助。 谨记： 为降低火灾风险，请只使用 AWG 26 号或更粗的电信线缆。 谨记： 为具备持续的防范火灾风险的能力，请只更换相同类型和额定 值的保险丝。 谨记： 如果该计算机销往德国以外地区，请只使用生产商建议的当地 认可的电源线。 ViewSonic 附录 A 页 A-5...
-
Page 34: Federal Communications Commission Notice
• This equipment complies FCC RF radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with a minimum distance of 20 centimeters between the radiator and your body. 页 A- 6 ViewSonic 使用手册... - Page 35 Use On Aircraft Caution Caution: Regulations of the FCC and FAA prohibit airborne operation of radio-frequency wireless devices because their signals could interfere with critical aircraft instruments. ViewSonic 附录 A 页 A-7...
-
Page 36: European Union Notice
• EN55022 (CISPR 22) Electromagnetic Interference • EN55024 (IEC61000-4-2,3,4,5,6,8,11) Electromagnetic Immunity • EN61000-3-2 (IEC61000-3-2)-Power Line Harmonics • EN61000-3-3 (IEC61000-3-3)-Power Line Flicker • EN60950 (IEC60950) Product Safety 页 A- 8 ViewSonic Notice 使用手册... - Page 37 Dordogne Doubs Drôme Eure Gers Ille et Vilaine The wireless LAN device cannot currently be used in any departments of mainland France other than those listed above. ViewSonic Indre Indre et Loire Jura Loir et Cher Loire Loiret Manche Meurthe et Moselle...
-
Page 38: Japanese Notice
French overseas territories.) Frequency Ranges (MHz) 2400 – 2446.5 2446.5 – 2483.5 Japanese Notice DGT Statement 页 A- 10 ViewSonic Indoors Outdoors 10 mW Not permitted 100 mW 100 mW on private property with Ministry of Defense approval 使用手册... - Page 39 This modem is approved by the secretary of state at the Department of Trade and Industry for connection to a single exchange line of the public switched telephone network run by certain licensed public telecommunication operators or system connected there to (Direct exchange lines only, not shared service or 1-1 carrier systems). 页 A-11 ViewSonic...
- Page 40 The approval of this modem is invalidated if the apparatus is subject to modification in any material way not authorized by the BABT or if it is used with, or connected to external software that has not been formally accepted by BABT. 页 A- 12 ViewSonic 使用手册...
-
Page 41: 附录 B - 环境
使用手册 附录 B - 环境 环境 工作温度 非工作温度 湿度 警告： 请不要使笔记本电脑暴露于温度过高或过低（结霜）的环境中。请不要 使之坠地、溅上液体或开启其外壳。否则会损坏笔记本电脑，并导致担 保失效。 ViewSonic ：10ºC 至 35ºC。 ：-20ºC 至 60ºC。 ：20% 至 80% 非冷凝。 附录 B 页 B-1... - Page 42 附录 B 使用手册 有限担保 ViewBook 产品 保范围： ViewSonic 页 B- 2 ViewSonic...
- Page 43 使用手册 ： VIEWSONIC 的 责任仅限于承担修复或替换产品的费用。VIEWSONIC 将不负责承担： 任何他方对 提出的 ： ViewSonic ViewBook 担保 (V1.0) ViewSonic 索赔。 发布日期： 2004-04-20 附录 B 页 B-3...
