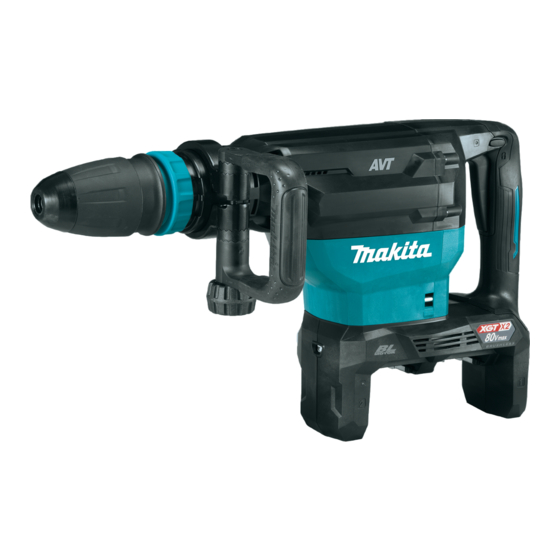

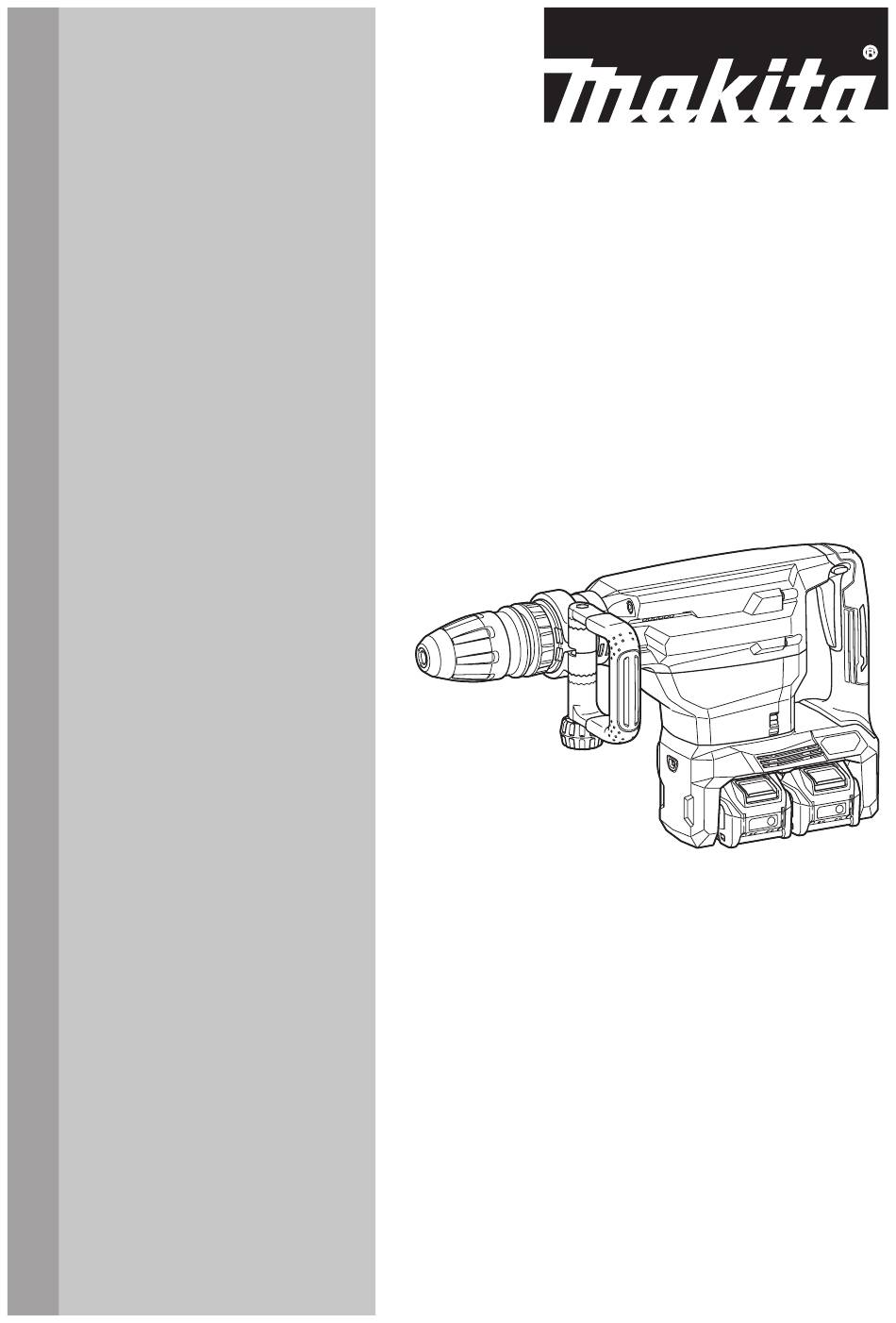

- Page 1 INSTRUCTION MANUAL MANUAL DE INSTRUCCIONES Cordless Demolition Hammer Martillo de Demolición Inalámbrico GMH02 IMPORTANT: Read Before Using. IMPORTANTE: Lea antes de usar.
-
Page 2: Specifications
ENGLISH (Original instructions) SPECIFICATIONS Model: GMH02 Blows per minute 950 - 1,900/min Rated voltage D.C. 72 V - 80 V max Overall length 574 mm (22-5/8") Net weight 12.0 - 13.3 kg (26.5 - 29.3 lbs) • Due to our continuing program of research and development, the specifications herein are subject to change without notice. - Page 3 Use personal protective equipment. Always Keep cutting tools sharp and clean. Properly wear eye protection. Protective equipment such maintained cutting tools with sharp cutting edges as dust mask, non-skid safety shoes, hard hat, or are less likely to bind and are easier to control. hearing protection used for appropriate conditions Use the power tool, accessories and tool bits will reduce personal injuries.
- Page 4 Cordless Demolition Hammer safety Symbols warnings The followings show the symbols used for tool. Wear ear protectors. Exposure to noise can volts cause hearing loss. Use auxiliary handle(s), if supplied with the tool. Loss of control can cause personal injury. direct current Hold power tool by insulated gripping sur- faces, when performing an operation where the number of blow per minute cutting accessory may contact hidden wiring.
- Page 5 Important safety instructions for supplied case or a static-free container. wireless unit 26. Do not insert any devices other than Makita wireless unit into the slot on the tool. Do not disassemble or tamper with the wireless unit. 27. Do not use the tool with the lid of the slot dam- aged. Water, dust, and dirt come into the slot may...
-
Page 6: Functional Description
Indicating the remaining battery capacity FUNCTIONAL DESCRIPTION Press the check button on the battery cartridge to indi- cate the remaining battery capacity. The indicator lamps light up for a few seconds. CAUTION: Always be sure that the tool is switched off and the battery cartridge is removed before adjusting or checking function on the tool. Installing or removing battery cartridge CAUTION: Always switch off the tool before... -
Page 7: Overheat Protection
Overheat protection Speed change When the tool or battery is overheated, the tool stops automatically. In this case, let the tool and battery cool before turning the tool on again. NOTE: When the tool is overheated, the lamp blinks. Overdischarge protection When the battery capacity is not enough, the tool stops automatically. In this case, remove the battery from the tool and charge the battery. Switch action WARNING: Before installing the battery car- tridge into the tool, always check to see that the ► 1 . Speed adjusting dial switch trigger actuates properly and returns to the "OFF"... -
Page 8: Electronic Function
Lighting up the front lamp ► 1 . Side handle 2. Clamp nut Installing or removing bit ► 1 . Lamp Grease CAUTION: Do not look in the light or see the source of light directly. Clean the shank end of the bit and apply grease before Pull the switch trigger to light up the lamp. The lamp installing the bit. - Page 9 To remove the bit, pull the release cover down all the Dust extractor attachment way and pull the bit out. Optional accessory Install the hose holder (A). Loosen the clamp nut, and then remove the hex bolt. Install the hose holder (A) between the hex bolt and the clamp nut by tightening the clamp nut firmly.
-
Page 10: Operation
NOTE: If the hose is not included, attach the dust capability. cover to the cleaner's joint or attach it to Makita's hose ø28. Chipping/Scaling/Demolition Adjust the distance between the dust cover and the tip of the chisel or bull point. The recommended Hold the tool firmly with both hands. Turn the tool on distance is 30 mm (1-3/16") to 100 mm (3-15/16"). - Page 11 Open the lid on the tool as shown in the figure. WIRELESS ACTIVATION FUNCTION Optional accessory What you can do with the wireless activation function The wireless activation function enables clean and com- fortable operation. By connecting a supported vacuum cleaner to the tool, you can run the vacuum cleaner automatically along with the switch operation of the tool. ► 1 . Lid Insert the wireless unit to the slot and then close the lid.
- Page 12 Tool registration for the vacuum cleaner NOTE: A Makita vacuum cleaner supporting the wireless activation function is required for the tool registration. NOTE: Finish installing the wireless unit to the tool before starting the tool registration.
- Page 13 Push the wireless activation button on the tool NOTE: The wireless activation lamps finish blinking briefly. The wireless activation lamp will blink in blue. in green after 20 seconds elapsed. Press the wireless activation button on the tool while the wireless acti- vation lamp on the cleaner is blinking. If the wireless activation lamp does not blink in green, push the wire- less activation button briefly and hold it down again.
- Page 14 Description of the wireless activation lamp status ► 1 . Wireless activation lamp The wireless activation lamp shows the status of the wireless activation function. Refer to the table below for the meaning of the lamp status. Status Wireless activation lamp Description Color Duration...
- Page 15 If the cancellation is performed successfully, the wire- Cancelling tool registration for the less activation lamps will light up in red for 2 seconds vacuum cleaner and start blinking in blue. NOTE: The wireless activation lamps finish blinking in Perform the following procedure when cancelling the red after 20 seconds elapsed. Press the wireless acti- tool registration for the vacuum cleaner.
- Page 16 Troubleshooting for wireless activation function Before asking for repairs, conduct your own inspection first. If you find a problem that is not explained in the manual, do not attempt to dismantle the tool. Instead, ask Makita Authorized Service Centers, always using Makita replace- ment parts for repairs. State of abnormality Probable cause (malfunction) Remedy The wireless activation lamp does The wireless unit is not installed into the tool. Install the wireless unit correctly. not light/blink. The wireless unit is improperly installed into the tool. The terminal of the wireless unit and/or Gently wipe off dust and dirt on the terminal of the the slot is dirty.
-
Page 17: Maintenance
To maintain product SAFETY and RELIABILITY, repairs, any other maintenance or adjustment should be performed by Makita Authorized or Factory Service Centers, always using Makita replacement parts. OPTIONAL ACCESSORIES CAUTION: These accessories or attachments are recommended for use with your Makita tool specified in this manual. The use of any other accessories or attachments might present a risk of injury to persons. Only use accessory or attachment for its stated purpose. If you need any assistance for more details regard- ing these accessories, ask your local Makita Service Center. -
Page 18: Especificaciones
ESPAÑOL (Instrucciones originales) ESPECIFICACIONES Modelo: GMH02 Golpes por minuto 950 gpm - 1 900 gpm Tensión nominal c.c. 72 V a 80 V máx. Longitud total 574 mm (22-5/8″) Peso neto 12,0 kg - 13,3 kg (26,5 lbs - 29,3 lbs) •... - Page 19 Cuando utilice una herramienta eléctrica en No permita que la familiaridad adquirida exteriores, utilice un cable de extensión apro- debido al uso frecuente de las herramientas piado para uso en exteriores. La utilización de haga que se sienta confiado e ignore los prin- cipios de seguridad de las herramientas.
- Page 20 Cuando vaya a utilizar esta herramienta, evite Advertencias de seguridad para el usar guantes de trabajo de tela ya que éstos martillo de demolición inalámbrico podrían atorarse. Si los guantes de trabajo de tela llegaran a atorarse en las piezas móviles, Utilice protectores de oídos. La exposición al esto podría ocasionar lesiones personales.
- Page 21 Siga las regulaciones locales relacionadas al desecho de las baterías. 12. Utilice las baterías únicamente con los pro- Instrucciones importantes de ductos especificados por Makita. Instalar las baterías en productos que no cumplan con los seguridad para el cartucho de requisitos podría ocasionar un incendio, un calen- batería tamiento excesivo, una explosión o una fuga de...
- Page 22 No utilice la unidad inalámbrica en lugares 26. No inserte ningún otro dispositivo que no sea donde la temperatura exceda los 50 °C (122 la unidad inalámbrica de Makita en la ranura de °F). la herramienta. No utilice la unidad inalámbrica en lugares 27.
-
Page 23: Descripción Del Funcionamiento
Indicación de la capacidad restante DESCRIPCIÓN DEL de la batería FUNCIONAMIENTO Oprima el botón de verificación en el cartucho de la batería para que indique la capacidad restante de la PRECAUCIÓN: Asegúrese siempre de que la batería. Las luces indicadoras se iluminarán por algu- herramienta esté apagada y el cartucho de batería nos segundos. haya sido extraído antes de realizar cualquier ajuste o comprobación en la herramienta. Instalación o extracción del cartucho de batería PRECAUCIÓN:... -
Page 24: Protección Contra Sobrecarga
Protección contra sobrecarga Uso del botón de bloqueo del gatillo para una operación continua Cuando la herramienta o la batería se estén utilizando de una manera que cause que consuman una cantidad Para una operación continua, oprima el botón de blo- de corriente anormalmente alta, la herramienta se queo del gatillo del lado B ( ) mientras jala del gatillo detendrá... -
Page 25: Montaje
El mango lateral puede girarse en una dirección verti- Iluminación de la luz delantera cal y asegurarse en cualquier posición que se desee. También se puede ajustar en ocho etapas hacia adelante y hacia atrás en dirección horizontal. Afloje la tuerca de fijación para girar el mango lateral a la posición deseada y luego apriete la tuerca de fijación firmemente. ► 1 . Luz PRECAUCIÓN: No mire a la luz ni vea a la fuente de luz directamente. ► 1 . Mango lateral 2. Tuerca de fijación Jale el gatillo interruptor para encender la luz. - Page 26 Inserte la punta en la herramienta. Gire la punta y Ángulo de la punta empújela hacia adentro hasta que quede enganchada. Si la punta no puede ser empujada hasta adentro, La punta puede fijarse en doce ángulos deseados. Para extraiga la punta. Tire de la cubierta de liberación hacia cambiar el ángulo de la punta, deslice la cubierta del abajo unas cuantas veces. Posteriormente, inserte anillo de cambio hacia adelante, luego gire la cubierta la punta nuevamente. Gire la punta y empújela hacia del anillo de cambio para cambiar el ángulo de la punta. adentro hasta que quede enganchada.
-
Page 27: Operación
Coloque la junta del sujetador en la herramienta NOTA: Si la manguera no viene incluida, conecte la y luego coloque el sujetador de la manguera (C) en la cubierta contra polvo a la junta de la aspiradora o a la junta del sujetador. manguera ø28 Makita. Ajuste la distancia entre la cubierta contra polvo y la punta del cincel o cincel de punta. La distancia reco- mendada es de 30 mm (1-3/16″) a 100 mm (3-15/16″). ► ( 1) 30 mm (1-3/16″) a 100 mm (3-15/16″) ► 1 . Junta del sujetador 2. Sujetador de la manguera NOTA: La junta para manguera se puede colocar en OPERACIÓN cualquiera de los lados de la herramienta. - Page 28 Cincelado/desincrustación/demolición Instalación de la unidad inalámbrica Sujete la herramienta firmemente con ambas manos. Encienda Accesorio opcional la herramienta y aplique una ligera presión sobre ella de manera PRECAUCIÓN: Coloque la herramienta sobre que no rebote de forma descontrolada. Aplicar mucha presión una superficie plana y estable cuando vaya a sobre la herramienta no incrementará la eficiencia. instalar la unidad inalámbrica. AVISO: Limpie el polvo y la suciedad en la herra- mienta antes de instalar la unidad inalámbrica.
- Page 29 Registro de la herramienta para la aspiradora NOTA: Para el registro de la herramienta, se requiere una aspiradora Makita compatible con la función de activación inalámbrica. NOTA: Termine de instalar la unidad inalámbrica en la herramienta antes de comenzar con el registro de la herramienta.
- Page 30 Oprima el botón de activación inalámbrica en la NOTA: Las luces indicadoras de activación inalám- herramienta durante un lapso breve. La luz indicadora brica terminarán parpadeando en verde después de de activación inalámbrica parpadeará en azul. un lapso de 20 segundos. Oprima el botón de acti- vación inalámbrica en la herramienta mientras la luz indicadora de activación inalámbrica en la aspiradora esté...
- Page 31 Descripción del estado de la luz indicadora de activación inalámbrica ► 1 . Luz indicadora de activación inalámbrica La luz indicadora de activación inalámbrica muestra el estado de la función de activación inalámbrica. Consulte la tabla a continuación para ver qué significa el estado de la luz indicadora. Estado Luz indicadora de activación inalámbrica Descripción Color Duración...
- Page 32 Si la cancelación se realiza exitosamente, las luces Cancelación del registro de la indicadoras de activación inalámbrica se encenderán herramienta para la aspiradora en rojo durante 2 segundos y comenzarán a parpadear en azul. Realice el siguiente procedimiento para cancelar el NOTA: Las luces indicadoras de activación inalám- registro de la herramienta para la aspiradora.
- Page 33 Antes de solicitar alguna reparación, primero realice una inspección por su cuenta. Si detecta algún problema que no esté explicado en el manual, no intente desensamblar la herramienta. En vez de esto, solicite la reparación a un centro de servicio autorizado de Makita, usando siempre piezas de repuesto Makita. Estado de la anomalía Causa probable (avería)
-
Page 34: Mantenimiento
Utilice los accesorios o aditamentos solamente para su fin establecido. Para mantener la SEGURIDAD y FIABILIDAD del pro- ducto, las reparaciones, y cualquier otra tarea de man- Si necesita cualquier ayuda para más detalles en tenimiento o ajuste deberán ser realizadas en centros relación con estos accesorios, pregunte a su centro de de servicio autorizados o de fábrica Makita, empleando servicio local Makita. siempre repuestos Makita. • Cincel de punta SDS-MAX • Cincel plano SDS-MAX •... - Page 35 GARANTÍA LIMITADA DE MAKITA Ésta Garantía no aplica para México Consulte la hoja de la garantía anexa para ver los términos más vigentes de la garantía aplicable a este producto. En caso de no disponer de esta hoja de garantía anexa, consulte los detalles sobre la garantía descritos en el sitio web de su país respectivo indicado a continuación. Estados Unidos de América: www.makitatools.com Canadá: www.makita.ca Otros países: www.makita.com 35 ESPAÑOL...
- Page 36 Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad indicado, tal como las máscaras contra polvo que están especialmente diseñadas para filtrar partículas microscópicas. Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan 885853-943...
