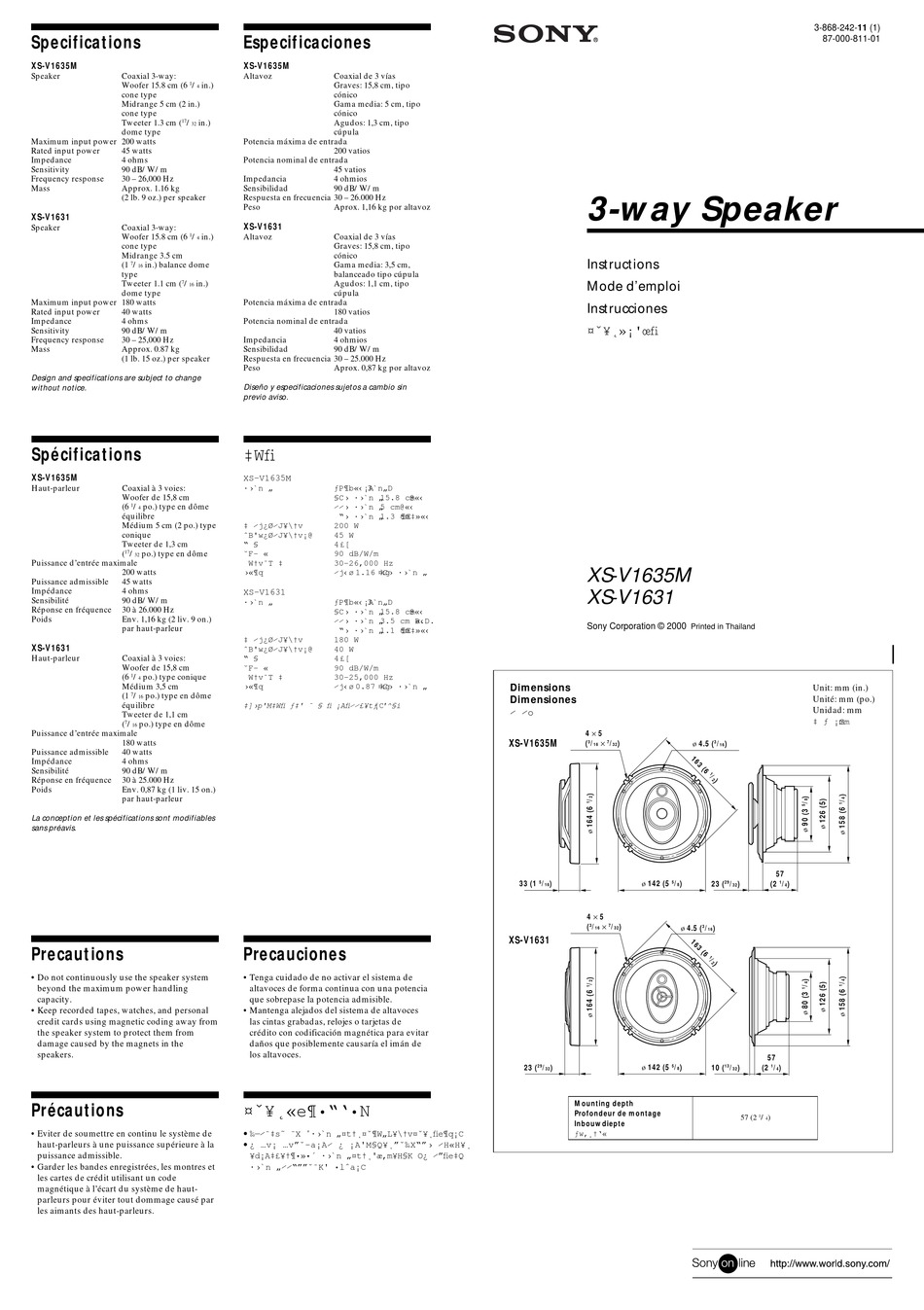

Sony XS-V1635M Instructions (English, Español, Français) Instructions

Specifications
XS-V1635M
Speaker Coaxial 3-way:
Woofer 15.8 cm (6 1 / in.)
4
cone type
Midrange 5 cm (2 in.)
cone type
Tweeter 1.3 cm ( 17 / in.)
32
dome type
Maximum input power 200 watts
Rated input power 45 watts
Impedance 4 ohms
Sensitivity 90 dB/W/m
Frequency response 30 – 26,000 Hz
Mass Approx. 1.16 kg
(2 lb. 9 oz.) per speaker
XS-V1631
Speaker Coaxial 3-way:
1
Woofer 15.8 cm (6 / in.)
4
cone type
Midrange 3.5 cm
7
(1 / in.) balance dome
16
type
Tweeter 1.1 cm ( 7 / in.)
16
dome type
Maximum input power 180 watts
Rated input power 40 watts
Impedance 4 ohms
Sensitivity 90 dB/W/m
Frequency response 30 – 25,000 Hz
Mass Approx. 0.87 kg
(1 lb. 15 oz.) per speaker
Design and specifications are subject to change
without notice.
Spécifications
XS-V1635M
Haut-parleur Coaxial à 3 voies:
Woofer de 15,8 cm
(6 1 / po.) type en dôme
4
équilibre
Médium 5 cm (2 po.) type
conique
Tweeter de 1,3 cm
( 17 / po.) type en dôme
32
Puissance d'entrée maximale
200 watts
Puissance admissible 45 watts
Impédance 4 ohms
Sensibilité 90 dB/W/m
Réponse en fréquence 30 à 26.000 Hz
Poids Env. 1,16 kg (2 liv. 9 on.)
par haut-parleur
XS-V1631
Haut-parleur Coaxial à 3 voies:
Woofer de 15,8 cm
(6 1 / po.) type conique
4
Médium 3,5 cm
(1 7 / po.) type en dôme
16
équilibre
Tweeter de 1,1 cm
( 7 / po.) type en dôme
16
Puissance d'entrée maximale
180 watts
Puissance admissible 40 watts
Impédance 4 ohms
Sensibilité 90 dB/W/m
Réponse en fréquence 30 à 25.000 Hz
Poids Env. 0,87 kg (1 liv. 15 on.)
par haut-parleur
La conception et les spécifications sont modifiables
sans préavis.
Precautions
•Do not continuously use the speaker system
beyond the maximum power handling
capacity.
•Keep recorded tapes, watches, and personal
credit cards using magnetic coding away from
the speaker system to protect them from
damage caused by the magnets in the
speakers.
Précautions
•Eviter de soumettre en continu le système de
haut-parleurs à une puissance supérieure à la
puissance admissible.
•Garder les bandes enregistrées, les montres et
les cartes de crédit utilisant un code
magnétique à l'écart du système de haut-
parleurs pour éviter tout dommage causé par
les aimants des haut-parleurs.
Especificaciones
XS-V1635M
Altavoz Coaxial de 3 vías
Graves: 15,8 cm, tipo
cónico
Gama media: 5 cm, tipo
cónico
Agudos: 1,3 cm, tipo
cúpula
Potencia máxima de entrada
200 vatios
Potencia nominal de entrada
45 vatios
Impedancia 4 ohmios
Sensibilidad 90 dB/W/m
Respuesta en frecuencia 30 – 26.000 Hz
Peso Aprox. 1,16 kg por altavoz
XS-V1631
Altavoz Coaxial de 3 vías
Graves: 15,8 cm, tipo
cónico
Gama media: 3,5 cm,
balanceado tipo cúpula
Agudos: 1,1 cm, tipo
cúpula
Potencia máxima de entrada
180 vatios
Potencia nominal de entrada
40 vatios
Impedancia 4 ohmios
Sensibilidad 90 dB/W/m
Respuesta en frecuencia 30 – 25.000 Hz
Peso Aprox. 0,87 kg por altavoz
Diseño y especificaciones sujetos a cambio sin
previo aviso.
‡Wfi
XS-V1635M
·›`n „ ƒP¶b«‹¡A 3 `n„D
§C› ·›`n „ 15.8 cm @«‹
⁄⁄› ·›`n „ 5 cm @«‹
"› ·›`n „ 1.3 cm ¶Œ‡»«‹
‡ ⁄j¿Ø⁄J¥\†v 200 W
ˆB'w¿Ø⁄J¥\†v¡@ 45 W
" § 4 £[
˘F– « 90 dB/W/m
W†v¯T ‡ 30-26,000 Hz
›«¶q ⁄j‹ø 1.16 kg ¤C› ·›`n „
XS-V1631
·›`n „ ƒP¶b«‹¡A 3 `n„D
§C› ·›`n „ 15.8 cm @«‹
⁄⁄› ·›`n „ 3.5 cm B.D. «‹
"› ·›`n „ 1.1 cm ¶Œ‡»«‹
‡ ⁄j¿Ø⁄J¥\†v 180 W
ˆB'w¿Ø⁄J¥\†v¡@ 40 W
" § 4 £[
˘F– « 90 dB/W/m
W†v¯T ‡ 30-25,000 Hz
›«¶q ⁄j‹ø 0.87 kg ¤C› ·›`n „
‡]›p'M‡Wfi ƒ‡' ¯ § fi ¡Afi⁄⁄£¥tƒ '^§i
¡C
Precauciones
•Tenga cuidado de no activar el sistema de
altavoces de forma continua con una potencia
que sobrepase la potencia admisible.
•Mantenga alejados del sistema de altavoces
las cintas grabadas, relojes o tarjetas de
crédito con codificación magnética para evitar
daños que posiblemente causaría el imán de
los altavoces.
¤ˇ¥˛«e¶•"'•N
‰—⁄¯‡s˜ ¯X ˚·›`n „¤t†˛¤ˇ¶W„L¥\†v¤ˇ¥˛fie¶q¡C
¿ ...v¡ ...v"ˇ–a¡A⁄ ¿ ¡A'M§Q¥˛"ˇ‰X""› ⁄H«H¥˛
¥d¡A‡£¥†¶•»•´ ·›`n „¤t†˛'æ‚m¥H§K O¿ ⁄"fie‡Q
·›`n „⁄⁄"""ˇ¯K' •lˆa¡C
3-way Speaker
Instructions
Mode d'emploi
Instrucciones
¤ˇ¥˛»¡'œfi
XS-V1635M
XS-V1631
Sony Corporation © 2000
Dimensions
Dimensiones
⁄ ⁄o
4 5
XS-V1635M
3 7
( / / )
16 32
5 5
33 (1 / ) ø 142 (5 / )
16 8
4 5
( 3 / 7 / )
ø 4.5 (
16 32
XS-V1631
29 ø 142 (5 5 / )
23 ( / )
32 8
Mounting depth
Profondeur de montage
Inbouwdiepte
ƒw‚¸†'«
3-868-242-11 (1)
87-000-811-01
Printed in Thailand
Unit: mm (in.)
Unité: mm (po.)
Unidad: mm
‡ ƒ ¡G m m
3
ø 4.5 ( / )
16
57
29 1
23 ( / ) (2 / )
32 4
3 / )
16
57
13 1
10 ( / ) (2 / )
32 4
57 (2 1 / )
4
