Honeywell SiX Series Installation Manual

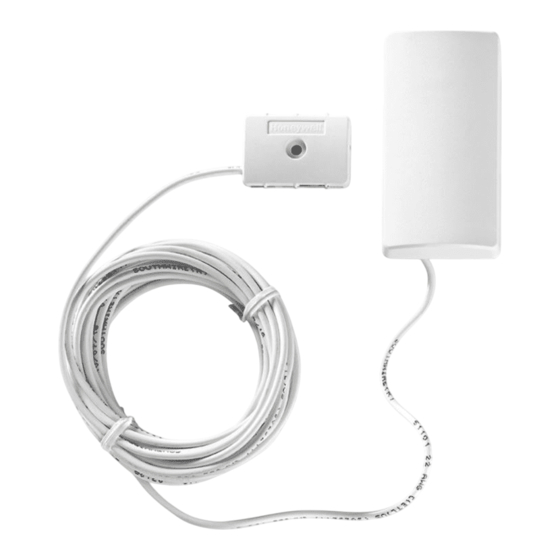

The SiXFLOOD is a wireless flood sensor
with external probe (FP280) intended for
use with Honeywell controls that support
SiX™ series devices. The sensor sends an
alarm or trouble signal (depending on zone
type selected; ex. Monitor Zone or 24hr
Aux) when the probe contacts water.
The
sensor also features a cover tamper switch.
A Terminal Block
B Tamper
C LED
A Bornier
B Antisabotage
C DEL
After enrolling, verify adequate signal strength by conducting
Go/No Go tests (see the controller's instructions) with the
device in its intended mounting location. Adjust the device
location and orientation as necessary.
Signal Strength: Range of 1-4 bars (green); Should be
minimum 1 green bar for the zone being programmed.
Once enrolled, the device cannot be used with another system
until it is removed from the current controller. See the
controller's instructions.
NOTE: After mounting you can use the Sensor Location feature
to confirm device location. In programming mode, select a zone
and the respective sensor LED lights.
Après l'enrôlement, vérifiez la puissance du signal adéquate
en effectuant des tests Go / No Go (voir les instructions du
panneau de commande) avec le dispositif dans son
emplacement de montage prévu. Au besoin, modifiez
l'emplacement ou l'orientation du dispositif.
Force du signal: devrait avoir au minimum 1 barre verte pour
la zone programmée.
Une fois enrôlé, le dispositif ne peut pas être utilisé avec un
autre système avant d'avoir été supprimé du panneau actuel.
Reportez-vous aux instructions du panneau.
NOTE : Après le montage, vous pouvez utiliser la fonction
d'emplacement du détecteur pour confirmer l'emplacement du
détecteur. En mode programmation, sélectionnez une zone et
le voyant du capteur respectif s'allume.
For Lyric™ Gateway
Enroll and program using AlarmNet 360™.
Ceci est une détecteur de porte / fenêtre sans fil à
deux zones avec couvercle et mural interrupteurs
anti-sabotage. Il est conçu pour être utilisé avec
les panneaux de commande Honeywell qui
supportent les dispositifs de la série SIX
For Lyric™ Controller / Pour le contrôleur Lyric
Para el Controlador Lyric™ / Para o Controlador Lyric™
Enroll / Enrôlement / Enrolar / Registrar
MC
Pour la Gateway Lyric
Enrôlez et programmez le système au moyen
MC
d'AlarmNet 360
ETL DRAFT
Quick Installation Guide / Guide d'installation rapide
Guía Rápida de Instalación / Guia rápido de instalação
Este es un sensor de puerta / ventana
inalámbrico de dos zonas con tamper de
cubierta y pared. Diseñado para usarse con
los controles Honeywell compatibles con los
MC
. dispositivos de la serie SiX™.
MC
/
Para Lyric™ Gateway
Registro y programación usando AlarmNet 360™
Este é um sensor de porta / janela sem fio
de duas zonas com tampa e tamper de
parede. Deve ser usado com painéis de
alarme Honeywell compatíveis com
dispositivos da série SiX™..
A Bloque de terminales
B Manipulación
C LED
A Bloco terminal
B Tamper
C LED
Una vez registrado, verifique la intensidad de señal adecuada
realizando pruebas Go / No Go (ver las instrucciones del controlador)
con el dispositivo en la ubicación deseada. Ajuste la ubicación y
orientación del dispositivo según sea necesario.
Intensidad de la señal: Rango de 1-4 barras (verde); Debe ser
mínimo 1 barra verde para la zona que se está programando.
Una vez registrado, el dispositivo no se puede usar con otro sistema hasta
que sea removido del controlador actual. Ver las instrucciones del
controlador.
NOTA : Después de montar el sensor, puede utilizar la pantalla de
localización de sensores para confirmar la ubicación del dispositivo.
En el modo de programación, seleccione una zona y el respectivo LED
de sensor se encenderá.
Após o registro, verifique a intensidade do sinal adequado ao realizar
testes Go / No Go (consulte as instruções do controlador) com o
dispositivo na localização de montagem pretendida. Ajuste, se
necessário, o posicionamento e a orientação do dispositivo.
Força do Sinal: intervalo de 1-4 barras (verde); deve ter, no mínimo,
uma barra verde para a zona em programação.
Uma vez registrado, o dispositivo não pode ser usado com outro sistema
até que seja removido do controlador atual. Consulte as instruções do
controlador.
NOTA: Após a montagem, você pode usar o recurso Sensor Location
para confirmar a localização do dispositivo. No modo de programação,
selecione uma zona e a luz LED do respectivo sensor acenderá.
Para o Gateway Lyric™
Faça o registro e programe usando o
SiXFLOOD
