Summary of Contents for AccuBANKER QuadScan D470

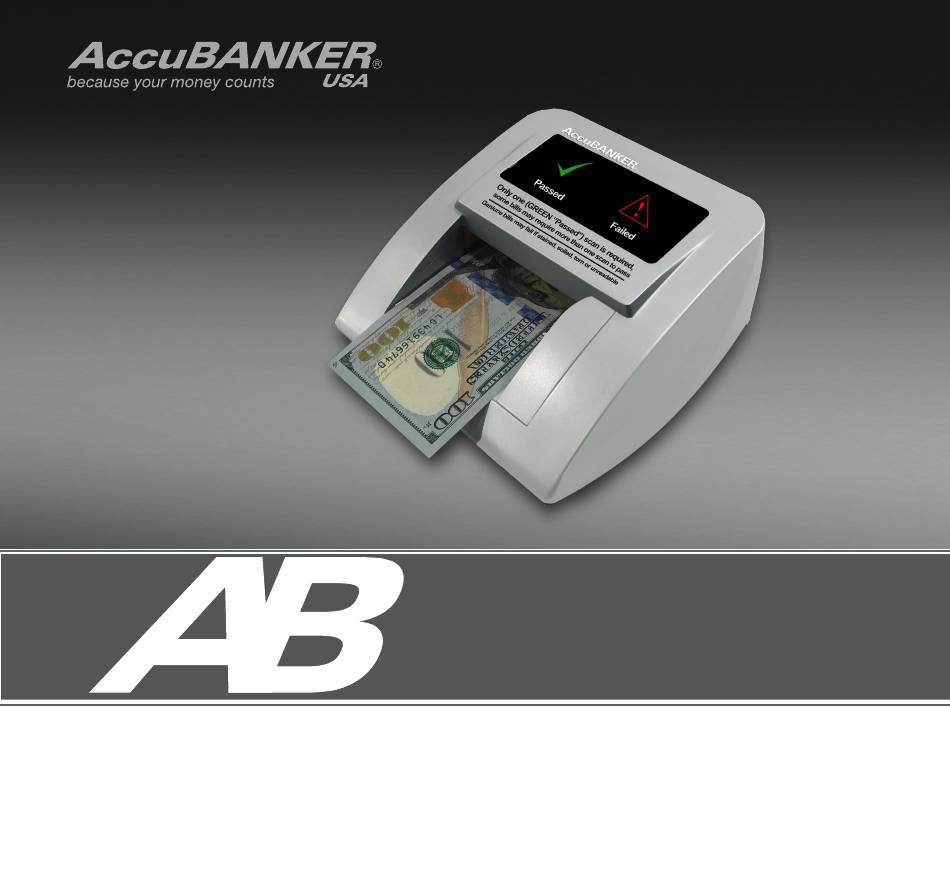

- Page 1 User Guide QuadScan D470 4 Way Orientation Detector...
- Page 2 Thank you for trusting AccuBANKER with your cash handling needs. In order to optimize the performance of your equipment, we encourage you to thoroughly read this user guide prior to use. AccuBANKER and its logo are registered trademarks of Hilton Trading Corp. All Rights Reserved.
-
Page 3: Table Of Contents
Table of Contents INTRODUCTION ...................... 4 BOX CONTENTS....................... 4 1. SAFETY INSTRUCTIONS ................... 5 2 . EQUIPMENT OVERVIEW ................... 7 3. OPERATION ......................9 3.1 Basic Operation ............. 9 3.2 Suspicious Bill Warning ..........10 3.3 Bill Positioning .............. 11 4. -
Page 4: Introduction

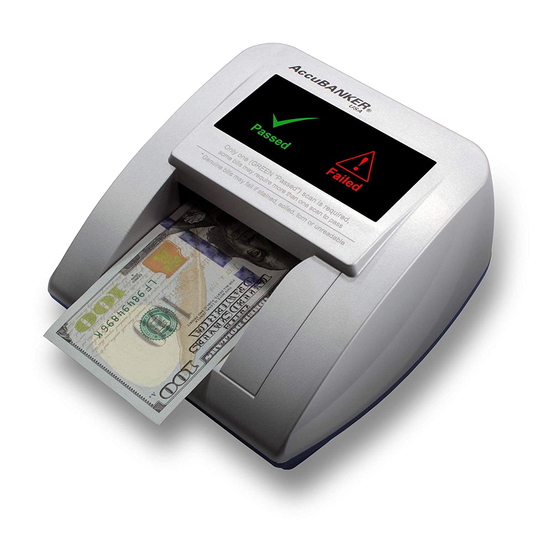

Introduction The D470 incorporates the most modern techniques for the evaluation and detection of counterfeit bills. This detector assesses in detail the security features that are present in each bill and determines if these are genuine or suspicious. The equipment automatically alerts the user both visually and audibly when a suspicious bill is identified. -
Page 5: Safety Instructions
1. Safety Instructions Warning Do not use this product in areas where it may be exposed to water or other liquids. Unplug this equipment from the wall outlet before cleaning. Do not use liquid or aerosol cleaners. Use a damp cloth for cleaning. To reduce the risk of electric shock, do not disassemble this equipment. - Page 6 Safety Instructions cont. •Follow all warnings and instructions marked on the unit. •This equipment is meant to be operated in an indoor environment with proper ventilation. •Do not place near direct sunlight, heat sources or air conditioners. •This equipment should only be operated with the power cord supplied and the type of power source indicated in this user guide.
-
Page 7: Equipment Overview
2. Equipment Overview 5. USB Interface Port 1. LED Indicator Display 6. Power Adapter Connector 2. Feeding Channel 7. On / Off Power Switch 3. SD Card Port 8. Serial Port 4. Bill Exit Slot... - Page 8 Equipment Overview cont. 9. Green Indicator (Indicates bill accepted) 10. Red Indicator (Indicates suspicious bill) 11. Grips for the AccuStand metal base 12. AccuStand metal base (Optional Accessory / Sold separately) 13. Battery compartment (Battery Optional / Sold separately)
-
Page 9: Operation
3. Operation 3.1 Basic Operation Connect the power cable to the detector and then connect the adapter to the power outlet. When turning on the detector, it will proceed with a self-check routine that lasts 2 seconds. The display will light the green indicator which means the equipment is ready to check the bills. -
Page 10: Suspicious Bill Warning
Operation cont. 3.2 Suspicious Bill Warning This equipment checks the Magnetic (MG), Infrared (IR) , Watermark (WM), Ultraviolet (UV) and other characteristics of the bills analyzed. If any of these security features do not pass the authentication of the bill, a red indicator will display and two beep notifications sound. -
Page 11: Bill Positioning
Operation cont. 3.3 Bill Positioning - This equipment has the ability to verify the authenticity of bills in any of four positions. - For correct verification, the bill must be introduced into the feeding channel straight and aligned all the way to the left edge, as shown in Figure "A"... -
Page 12: Solutions To Operational Problems
4. Solutions to Operational Problems 4.1 Preventive Measures For optimal operation of the detector, take into account the following: 1. Avoid direct exposure to powerful sources of light as well as magnetic interference (ex. microwave, cell phone or WiFi devices), which will affect the sensors of the detector. -
Page 13: Maintenance
Solution to Operational Problems cont. 4.2 Maintenance CAUTION: Before performing any cleaning process, turn off the equipment and unplug it. Please note that problems or defects caused by lack of maintenance are not covered under the warranty. a) Cleaning of optical sensors It is important to periodically clean the optical sensors to prevent particles of paper or dust adhering to them. -
Page 14: Jamming
Solution to Operational Problems cont. 4.3 Jamming - Ensure there are no foreign objects that could accidentally fall into the equipment (clip, tape, etc. ) - To avoid jamming the bills, position them correctly in the feeding channel. - Make sure the bill does not have adhesive tape. - The bill cannot be very wrinkled or torn. -
Page 15: Ir Sensor Calibration
Solution to Operational Problems cont. 4.5 IR Sensor Calibration 1. Use conventional 80g office paper and cut it to the size of a USD bill (6 x 2.5 inch) to calibrate the equipment. 2. Turn on the unit. 3. Pass the white paper as if to scan a bill. 4. -
Page 16: Software Updates
Software Updates Steps to perform software update: Copy the programming software to a mini SD card. Turn off the detector. Insert the mini SD card into the update port at the back of the unit as the image shown. Turn on the detector. The two LED indicators in the display will flash intermittently during the programing process. -
Page 17: Specifications
Power Consumption: < 5W Dimensions: 5.7 in x 5.9 in x 3 in (14.5 x 15 x 7.6 cm) Weight: 1.15 lbs (0.52 Kg) All support provided from our North American office Monday - Friday 9:00 am - 5:00 PM EST 1-888-993-2228 support@accubanker.com... - Page 18 www.accubanker.com...
- Page 19 www.accubanker.com...
- Page 20 Consumo de Energía: < 5W Dimensiones: 5.7 in x 5.9 in x 3 in (14.5cm x 15cm x 7.6cm ) Peso: 1.15lbs (0.52 Kg) Apoyo tecnico en nuestra oficina de Norte America Lunes - Viernes 9:00 AM - 5:00 PM EST 1-888-993-2228 support@accubanker.com...
- Page 21 6. Actualización de Software Pasos para Instalación de un nuevo software Copie el software de programación a una tarjeta mini SD. Apague el detector. Inserte la tarjeta mini SD en el puerto de actualización en la parte posterior de la unidad como se muestra en la imagen. Encienda el detector, luego los dos indicadores LED en la pantalla parpadearán intermitentemente durante el proceso de programación.
- Page 22 Soluciones de Problemas Operacionales cont. 4.5 Calibración de los Sensores Infrarojos Usar un papel convencional de oficina de 80g y cortarlo a la medida de un billete USD (6 x 2.5 inch) para calibrar la unidad. Encender la unidad. Pasar el papel blanco como si fuera a escanear un billete. Colocar el papel en la esquina izquierda de la unidad para activar el motor de alimentación, pero no dejar que el papel toque las correas de alimentación, solo debe mantener el sensor del motor activado por unos segundos hasta que el...
- Page 23 Soluciones de Problemas Operacionales cont. 4.3 Atascamiento - Asegurarse de que no hayan objetos extrañque accidentalmente pudieran haber caído al mecanismo (presilla, cinta adesiva u otros). - Para evitar atascamiento de los billetes, asegúrese de posicionarlos correctamente en el canal de entrada. - Asegurese que el billete no este pegado con cinta adesiva, este muy arrugado o rasgado.
- Page 24 Soluciones de Problemas Operacionales cont. 4.2 Mantenimiento PRECAUCION: Antes de realizar cualquier procedimiento de limpieza, apague el equipo y desconectelo. Por favor tenga en cuenta que problemas o defectos causados por falta de mantenimiento no estan cubierto bajo la garantía. a) Limpieza interior de la unidad.
- Page 25 4.Soluciones de Problemas Operacionales 4.1 Medidas Preventivas Para mantener el óptimo funcionamiento del detector, tenga en cuenta: a) Evitar la incidencia directa de potentes fuentes de luz, así como de interferencia magnéticas (ex. micro-onda, teléfono celular or equipos de Wifi), las cuales afectaránáel buen funcionamiento de los sensores del detector.
- Page 26 Funciones Operacionales cont. 3.3 Posicionamiento de Billetes - El detector D470 tiene la capacidad de verificar la autenticidad de los billetes en cualquiera de sus cuatro posiciones. - Para una correcta verificación de los billetes, se debe introducir el billete alineado hacia la izquierda, como muestra la figura "A"...
- Page 27 Funciones Operacionales cont. 3.2 Aviso de Billete Sospechoso El detector D470 verifica las características Magnéticas (MG), Infrarrojas (IR)), Marca de Agua (WM) y Ultravioletas (UV)) de los billetes analizados. En caso de que alguno de estos elementos de seguridad no pasen la autentificación del billete, el indicador rojo se encenderá...
- Page 28 3. Funciones Operacionales 3.1 Operación Básica 1. Conectar el cable de alimentación al detector y luego conectar el adaptador a la toma de corriente. Al encender el detector, este procederá con una rutina de Auto-chequeo que dura 2 segundos. El display encenderá el indicador verde lo que significa que la unidad esta lista para verificar los billetes.
- Page 29 Descripción General cont. 9. Lampara indicadora verde (Indica billete acceptado) 10. Lampara indicadora roja (Indica billete sospechoso) 11. Agarres para la base de metal AccuStand 12. Base de metal AccuStand (Accesorio Opcional / Vendido por separado) 13. Compartimiento para la batería (Batería Opcional / Vendido por separado)
- Page 30 2. Descripción General 4. Canal de Salida del Billete 1. Pantalla LED 5. Conector del Cable de Interface USB 2. Canal de Entrada del Billete 6. Conector del Adaptador de Alimentación 3. Puerto de Actualización del 7. Botón de Encendido/Apagado software mini SD 8.
- Page 31 lnstrucciones de Seguridad cont. • Siga todas las advertencias e instrucciones señaladas en la unidad. • Este equipo está destinado a ser operado en un ambiente interior con ventilación adecuada. • No lo coloque cerca de la luz solar directa, fuentes de calor o acondionadores de aire. •...
- Page 32 1.Instrucciones de Seguridad Advertencia No use este producto en áreas donde pueda estar expuesto al agua u otros liquidos. Desenchufe este equipo de la toma de corriente antes de limpiarlo. No use limpiadores líquidos o en aerosol. Utilice un paño húmedo para limpiarlo.
- Page 33 Introducción El verificador de billetes D470 incorpora las técnicas más modernas para la evaluación y detección de billetes falsos. Esta unidad evalúa detalladamente los elementos de seguridad que están presentes en cada billete y determina si estos son genuinos o sospechosos. El equipo alerta visul y auditivamente al usuario en una forma automática, cuando un billete sospechoso es identificado.
- Page 34 Indice INTRODUCCIÓN ..................... 4 CONTENIDO DE CAJA ................... 4 1. INSTRUCCIONES DE SEGURIDAD ..............5 2 . DESCRIPCIÓN GENERAL .................. 7 3. FUNCIONES OPERACIONALES ................. 9 3.1 Operación Básica ............. 9 3.2 Aviso de Billete Sospechoso ..........10 3.3 Posicionamiento de Billetes ..........11 4.
- Page 35 Gracias por confiar en AccuBANKER con sus necesidades de manejo de efectivo. Para optimizar el rendimiento de su equipo, le recomendamos que lea detenidamente esta guía del usuario antes de usarla. porque su dinero cuenta AccuBANKER and its logo are registered trademarks of Hilton Trading Corp. All Rights Reserved.
- Page 36 Guia de Usuario QuadScan D470 Detector de Billetes Falsos Multi-Direccional...
