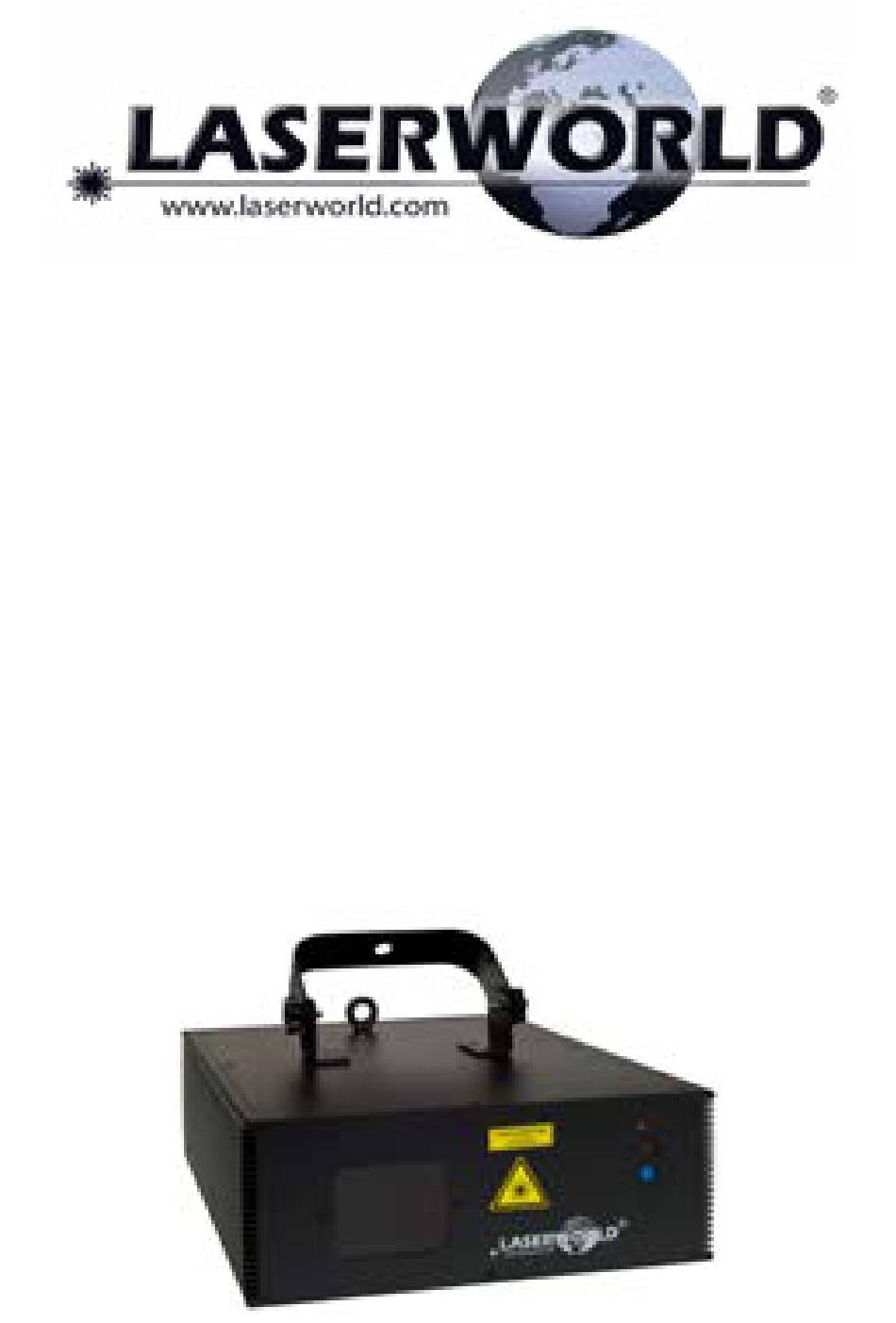

Manual / Bedienungsanleitung
/ Mode d´emploi
Ecoline Series
EL-400RGB
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d'utiliser cet appareil pour la première fois nous vous recommandons
de lire cette notice d'utilisation!
English
Deutsch
Français
02/2018
Advertisement
Chapters
Table of Contents
Related Manuals for Laserworld Ecoline EL-400RGB
Summary of Contents for Laserworld Ecoline EL-400RGB
- Page 1 Manual / Bedienungsanleitung / Mode d´emploi Ecoline Series EL-400RGB Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! Avant d’utiliser cet appareil pour la première fois nous vous recommandons de lire cette notice d’utilisation! English Deutsch...
- Page 2 Due to continual product developments and technical improvements, La- serworld (Switzerland) AG reserves the right to make modifications to its products. This manual and its content have been made with due care but Laserworld (Swit- zerland) AG cannot however, take any responsibility for any errors, omissions or any resulting damages forthwith.
-
Page 3: Table Of Contents
Content: Product and package contents Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Laser specifications... -
Page 4: Product And Package Contents
1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x manual 2 x key 1 x power cable 1 x Interlock Connector 2. Preliminary warning notices Please use this device only according to these operating instructions. -
Page 5: Working On The Device
Quick on/off switching of this device will reduce durability of the laser diode dramatically. • Avoid sharp knocks and shocks to this device and ensure sufficient protection during transportation. Look after your Laserworld product. • To increase durability of your laser, protect device against overheating: Always ensure sufficient ventilation. -
Page 6: Warnings And Other Notices On The Device
Do not face spotlights (especially operation, the device should cool moving heads) to the device. down for about 15 minutes. • Please ensure the fans and Check temperature after approx. 30 minutes with each new ins- heatsinks are clear from dust and tallation. -
Page 7: Device Connections
7. Device connections LEDs: Sound sensitivity, Laser emission microphone Laser aperture warning label trim pot for music-sensitivity DMX address, key switch operation mode Interlock ON/OFF switch mains connection DMX out DMX in 8. Operation Connect the power cable to the device and then to the mains Insert the key into the key switch and turn it „ON“... - Page 8 8.2. Music mode, Sound-to-light operation Your device runs in music mode: Control the music-sensitivity with the trim pot at the front panel. The LED is flas- hing when the device is triggered. 8.3. DMX-512 mode Switch 10 must be set to „off“, the other switches are used for setting the DMX address: Connect a DMX controller to operate the laser.
- Page 9 Channel Value Function 0 - 255 Zoom / size 0- 255 Color above 200 Reset 0 - 255 Rotate x axis 0 - 255 Rotate y axis 0 - 255 Rotate z axis Please note that a pattern can not necessarily be combined with each effect. 8.4.
-
Page 10: Final Statement
Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website. - Page 12 Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse und Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten...
-
Page 13: Lieferumfang & Hinweise
1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Bedienungsanleitung 1 x Kaltgerätekabel 2 x Schlüssel 1 x Interlock Connector 2. Einleitende Warnhinweise Betreiben Sie das Gerät nur gemäß... -
Page 14: Sicherheitshinweise Für Arbeiten Am Gerät
Die Stromversorgung zugänglich Funk- oder andere elektronisch halten. gesteuerten Steckdosen! Falls möglich benutzen Sie den Laser Halten Sie bei der Installation ei- nicht zusammen mit anderen nen Mindestabstand von 15 cm großen elektrischen Verbrauchern zur Wand und anderen Objekten (insbesondere Nebelmaschinen) ein. -
Page 15: Pflege- Und Wartungshinweise
Gefahr des che Erschütterung oder Schläge Überhitzens droht und jegliche vermeiden. Bitte das Produkt best- Gewährleistung erlischt. Bitte möglich schützen. Laserworld bie- wenden Sie sich an qualifizierte tet entsprechendes Equipment an. Fachpersonen. • Um die Lebensdauer Ihres Lasers •... -
Page 16: Warnhinweise Und Spezifikationen Am Gerät
6. Warnhinweise und Spezifikationen am Gerät Laserstrah- lung! Nicht dem Strahl Produktname aussetzen. Produktionsjahr Laserklasse 3b Wellenlänge Laserstrahlung bei geöffne- Ausgangsleistung tem Gehäuse Stromversorgung Nur in geschlossenen Räumen betreiben & -verbrauch 7. Geräteanschlüsse & Bedienelemente LEDs: Mikrofonempfang, Laserausgabe Warnhinweis Mikrofon Laseraustritt Einstellung der Mikrofonsensivität... -
Page 17: Bedienung
8. Bedienung Zunächst das Stromkabel mit dem Gerät und anschließend mit der Stromversorgung verbinden Den Schlüssel in den Schlüsselschalter stecken und auf „ON“ drehen Schließen Sie den Interlock Conntector an die entsprechende Schnittstelle an Durch Drücken des An- / Ausschalters auf „ON“ wird das Gerät eingeschaltet 8.1. - Page 18 Switch Nummer Modus Der Laser hat 12 Betriebskanäle (internationaler Standard DMX 512 Signal). Es ist darauf zu achten, dass entsprechend 11 Kanäle hinter der Startadresse nicht für andere DMX-Geräte belegt werden. Kanal Wert Funktion 0 - 69 Laser aus 70 - 139 Musik Modus 140 - 209 Auto Modus...
-
Page 20: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, kön- nen wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler und halten Sie sich über unsere Webseite www.laserworld.com auf dem Laufenden. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. - Page 22 Table des matières: Contenu et informations Avertissements d’usage et précautions avant d’utiliser cet appareil Démarches pour la mise en service, mesures de précaution Instructions de sécurité pour le travail avec l’appareil Soin et entretien Description de l‘apparell et measures de sécurité Comment brancher l’appareil - connectiques Utilisation et fonctionnement Remarque finale...
- Page 23 Protéger le laser de l’humidité et des projections d’eau. Aucune bouteille contenant un liquide ne doit être posée sur l’appareil ou à proximité. En cas de rupture du sigle de garantie, Laserworld décline toute responsabilité et votre appareil ne sera dès lors plus sous garantie! 3.
- Page 24 dans ce mode d’emploi). sible l’alimentation en courant. Veuillez-vous assurer que le laser Si l’appareil a été exposé à de demeure non branché pendant grandes fluctuations de tem- pérature, ne l’allumez pas tout de son installation. suite car la condensation pourrait Cet appareil laser ne doit être ins- endommager les circuits électro- tallé...
- Page 25 Nous vous recommandons de lettes etc.) doivent être exemptes transporter l’appareil laser à l’abri de poussières pour éviter tout de secousses. Laserworld propose risque de surchauffe de l‘appareil différentes solutions de protection et donc une annulation de la ga- du matériel (flightcase).
- Page 26 6. Description de l’appareil et mesures de sécurité Emission Laser! Ne pas regarder Nom de produit directement dans le faisceau Année de laser! production Emission Laser! Ne pas regarder directement Classe Laser 3b dans le faisceau laser! Longueurs Classe Laser 3b DIN EN 60825-1:2015-07 d‘ondes Attention: radiation laser si...
- Page 27 8. Utilisation et fonctionnement Connectez le câble d’alimentation à l’appareil ainsi qu’à la prise électrique Insérez la clé dans l’interrupteur à clé et tournez celle-ci sur « ON » Appuyez sur « ON » pour mettre l’appareil sous tension. 8.1. Utiliser en mode automatique Mettre l‘appareil en mode automatique: 8.2.
- Page 28 Le laser dispose de 12 canaux DMX (Standard DMX 512 international). Veuillez faire attention à ce que les 11 canaux DMX suivant l‘adresse de départ ne soient pas déjà assignés à d‘autres projecteurs DMX. Canal Valeur Fonction 0 - 69 Laser off / blackout 70 - 139 Mode musical...
- Page 30 Pour les questions liées au service, demandez à votre marchand ou adressez-vous à Laserworld. Utilisez uniquement des pièces de rechange Laserworld. Nous nous réservons le droit d’effectuer des modifications, améliorations à ce mode d’emploi. Laserworld décline toute responsabilité en cas d’inexactitudes ou d’erreurs dans le présent mode d’emploi.
- Page 31 Technical data / Technische Daten / caractéristiques techniques Laser sources: DPSS (green), diode (red, blue) Laserquellen: DPSS (grün), Diode (rot, blau) Sources laser: DPSS (vert), diode (rouge, bleu) Laser class: Laserklasse: Classe laser high-speed stepper motors, 3-8kpps, Scanner: Highspeed Schrittmotoren, 3-8kpps moteurs pas à...
