C-LOGIC 502-PC Instruction Manual

MANUAL DE INSTRUCCIONES
Receptáculo de fotocontrolador
C-LOGIC 502-PC
SKU: CLOGIC502PC480VCBINT
ESPAÑOL
FAVOR DE LEER EL MANUAL ANTES DE OPERAR EL EQUIPO
Este receptáculo está diseñado para ser
conformidad con el sistema ANSI C136.10 twist-lock.
ESPECIFICACIONES
• Voltaje: 480Vac Max.
• Max. Carga: 158Amp max.
• Material receptáculo: Bakelita
• Material contactors: Aleación de cobre
• Sección cables: 16AWG/1.5mm
2
• Protección UV
• Tª operación: -40ºC/+70ºC
• Humedad relativa: <99%
• Certificaciones: UL, ROSH

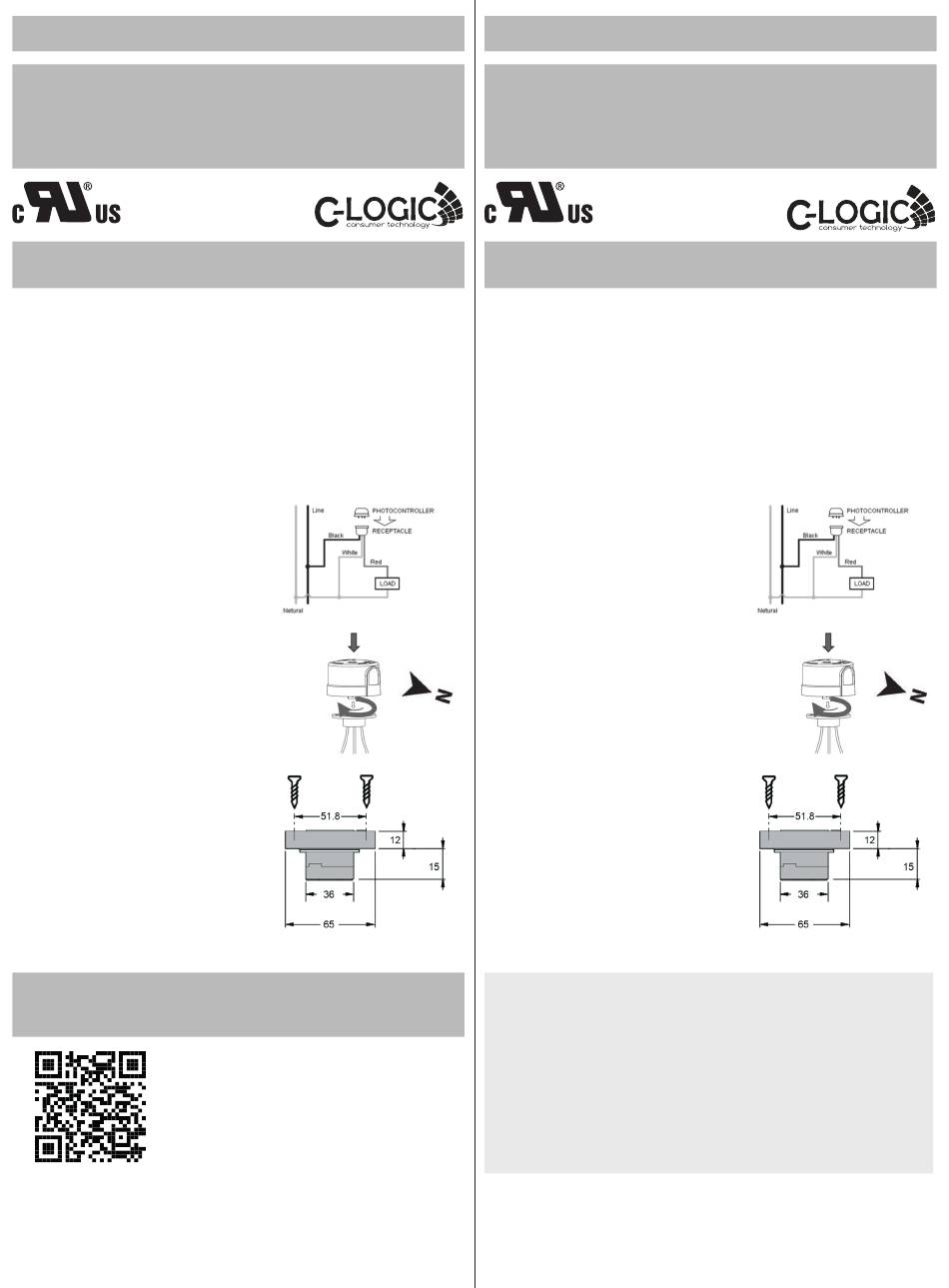

DIAGRAMA DE CONEXIONES CON BASE
FOTOCONTROL E INSTALACIÓN
CONEXIÓN
• Desconectar la tensión eléctrica antes de la
instalación.
• Conecte los cables negro y blanco a la
alimentación
• Conecte los cables blanco y rojo a la carga
eléctrica
INSTALACIÓN
• Insertar el sensor en la base, presionar y girar el
fotocontrolador en el sentido de las agujas del
reloj para encajarlo en la base
• Orientar el sensor fotoeléctrico del controlador
hacía el Norte (según se indica en la parte
superior del fotocontrolador)
• Ajustar la posición del receptáculo aflojando y
apretando los tornillos una vez se haya ajustado
la orientación
Otros puntos a considerar en la instalación:
• Delante del fotocontrolador no debe de haber
ningún objeto que obstruya la luz natural
• No instalar el fotocontrolador por debajo de la
luminaria
Garantía de producto:
Este producto tiene una garantía de 2 años ante
defectos de fabricación. Para hacer válida esta
garantía es imprescindible disponer de la factura
de compra
DESCARGA MANUAL COMPLETO
FULL MANUAL DOWNLOAD
Puedes descargar el manual completo en la URL / You can
download the complete manual at the URL
https://clogic-intl.com/clogic-502-pc
ESP
montado en fotocontroladores diseñados en
INSTRUCTION MANUAL
Photocontroller receptacle
C-LOGIC 502-PC
SKU: CLOGIC502PC480VCBINT
ENGLISH
PLEASE READ THIS MANUAL BEFORE ANY OPERATION WITH THE PRODUCT
This receptacle is intended to be pre-mounted onto those lanterns designed to fit an ANSI
C136.10 twist-lock photocontrol.
SPECIFICATIONS
• Voltage: 480Vac Max.
• Rated loading: 15Amp max.
• Receptacle material: Bakelite
• Contactors material: Brass
• Section cables: 16AWG/1.5mm
2
• UV Protection
• Operation temperature: -40ºC/+70ºC
• Operation humidity: <99%
• Certifications: UL,ROSH
INSTALLATION AND CONNECTION DIAGRAM
CONNECTION
• Disconnect the electrical voltage
installation.
• Connect the black and white cables to the power
• Connect the white and red cables to the electrical
load
INSTALLATION
• Insert the sensor in the base, press and twist
the photocontroller clockwise to lock it into the
receptacle
• Orient the photoelectric sensor to the North (as
indicated in the upper part of the photocontroller)
• Adjust the receptacle position by loosening
screws and fasten them after its redirected
Other points to consider in the installation:
• In front of the photocontroller there should be no
object that obstructs natural light
• Do not install the photocontroller below the
luminaire
Product Warranty:
This product is guaranteed for 2 years against
manufacturing defects. To make this guarantee
valid it is essential to present the purchase invoice
