C-LOGIC 501-PC Instruction Manual

MANUAL DE INSTRUCCIONES
Fotocontrol electronico
C-LOGIC 501-PC
SKU: CLOGIC501PCDUALCBINT
ESPAÑOL
FAVOR DE LEER EL MANUAL ANTES DE OPERAR EL EQUIPO
El fotocontrolador enciende y apaga la iluminación de forma automática según la intensidad
de iluminación ambiente, no está afectada por la temperatura y humedad. Realiza el
encendido cuando la luz ambiente es inferior al nivel de corte y se apaga cuando se supera.
ESPECIFICACIONES
• Diseño electrónico con sensor fototransitor y protección contra sobretensiones
• Alimentación: 120-277V~
• Frecuencia de alimentación: 50/60Hz
• Umbral crepuscular de corte: 10-60LUX
• Capacidad de carga: 1000W/1800VA
• Retardo de 10-30sg para evitar falsos encendidos o apagados
• IP:54
• Protección UV
• Tª operación: -40ºC/+70ºC
• Humedad relativa:<99%
• Certificaciones: UL

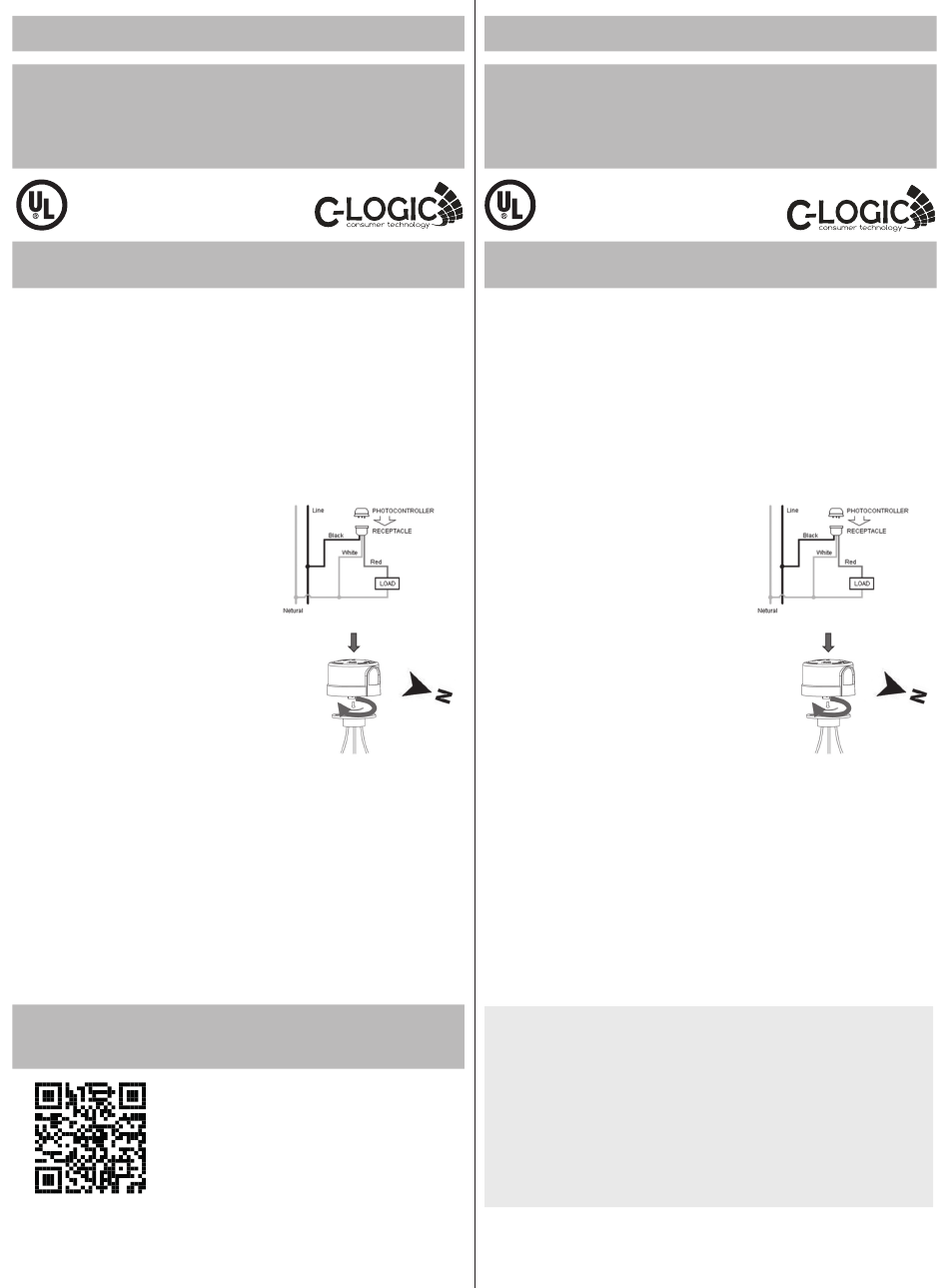

DIAGRAMA DE CONEXIONES CON BASE
FOTOCONTROL E INSTALACIÓN
CONEXIÓN
• Desconectar la tensión eléctrica antes de la
instalación.
• Conecte los cables negro y blanco a la
alimentación
• Conecte los cables blanco y rojo a la carga
eléctrica
INSTALACIÓN
• Insertar el sensor en la base, presionar y girar el
fotocontrolador en el sentido de las agujas del
reloj para encajarlo en la base
• Orientar el sensor fotoeléctrico del controlador
hacía el Norte (según se indica en la parte
superior del fotocontrolador)
Otros puntos a considerar en la instalación:
• Delante del fotocontrolador no debe de haber ningún objeto que obstruya la luz natural
• No instalar el fotocontrolador por debajo de la luminaria
TEST DE FUNCIONAMIENTO
Utilizar elemento de cobertura para tapar el visor durante el día
• Cuando se tapa la ventana, la carga se deberá de encender
• Cuando se descubre la ventana, la carga se deberá de apaga
• Asegurarse de quitar el elemento de cobertura a la finalización del test.
Nota:
Es normal para el equipo tomar varios minutos para apagar la carga en el primer test de
funcionamiento.
Garantía de producto:
Este producto tiene una garantía de 2 años ante defectos de fabricación. Para hacer válida
esta garantía es imprescindible disponer de la factura de compra
DESCARGA MANUAL COMPLETO
FULL MANUAL DOWNLOAD
Puedes descargar el manual completo en la URL / You can
download the complete manual at the URL
https://clogic-intl.com/clogic-501-pc
INSTRUCTION MANUAL
Electronic photocontroller
C-LOGIC 501-PC
SKU: CLOGIC501PCDUALCBINT
ESP
ENGLISH
PLEASE READ THIS MANUAL BEFORE ANY OPERATION WITH THE PRODUCT
The photocontroller turns the lighting on and off automatically according to the intensity of
the ambient lighting, it is not affected by temperature and humidity. It turns on when the
ambient light is below the cut-off level and turns off when it is exceeded.
SPECIFICATIONS
• Designed with electronic circuits with sensor of phototransistor and a surge arrester
• Rated voltage: 120-277V~
• Frecuency: 50/60Hz
• Standard opérate level: 10-60LUX
• Rated loading: 1000W/1800VA
• Delay time: 10-30sg (to avoid posible flases on-off operations)
• IP:54
• Protección UV
• Ambient temperature: -40ºC/+70ºC
• Humidity:<99%
• Certificacions: UL, ROHS
INSTALLATION AND CONNECTION DIAGRAM
CONNECTION
• Disconnect
installation.
• Connect the black and white cables to the power
• Connect the white and red cables to the electrical
load
INSTALLATION
• Insert the sensor in the base, press and twist
the photocontroller clockwise to lock it into the
receptacle
• Orient the photoelectric sensor to the North (as
indicated in the upper part of the photocontroller)
Other points to consider in the installation:
• In front of the photocontroller there should be no
object that obstructs natural light
• Do not install the photocontroller below the luminaire
INITIAL TESTING
Use cover element to cover the viewer during the day
• When the window is covered, the load should be turned on
• When the window is discovered, the load should be turned off
• Make sure to remove the cover element at the end of the test
Note:
It is normal for the equipment to take several minutes to turn off the load in the first test run
Product Warranty:
This product is guaranteed for 2 years against manufacturing defects. To make this
guarantee valid it is essential to present the purchase invoice
