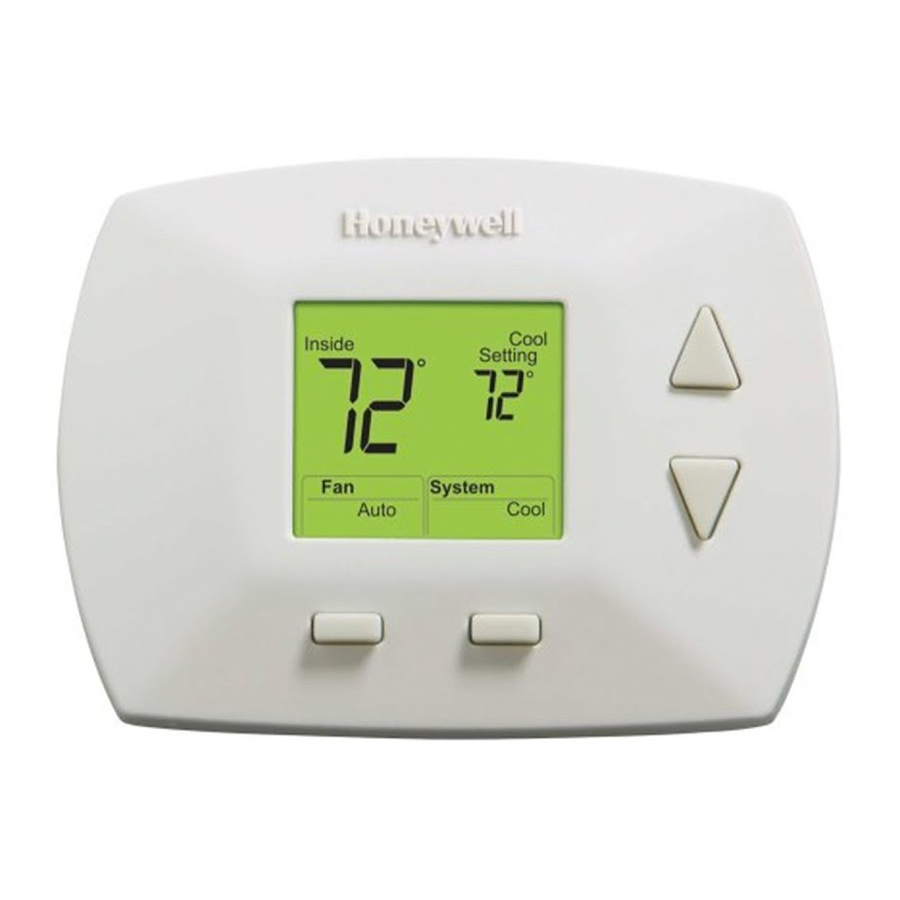

Honeywell RTH5100B Quick Installation Manual

Non-programmable
Hide thumbs Also See for RTH5100B:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Quick Installation Guide
RTH5100B
Non-Programmable Digital Thermostat
69-2329EF-03

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Honeywell RTH5100B

Summary of Contents for Honeywell RTH5100B

  • Page 1 Quick Installation Guide RTH5100B Non-Programmable Digital Thermostat 69-2329EF-03...
  • Page 2 Installation is Easy Label wires and remove your old thermostat Install and wire your new thermostat Set your new thermostat to match your heating/cooling system – It is preset for the most common system We are here to help. Call 1-800-468-1502 for wiring assistance before returning the thermostat to the store.
  • Page 3 Turn Off Power to Heating/Cooling System M28097 69-2329EF—03...
  • Page 4 Remove Old Thermostat Remove old thermostat but leave wallplate with wires attached. Leave wallplate in place Is there a sealed tube containing mercury? If so, see back cover for proper disposal instructions. Old thermostat Cover M28099 69-2329EF—03...
  • Page 5 Label Wires with Tags Label the wires using the supplied wire labels as you disconnect them. M28100 Wire Labels M28093 69-2329EF—03...
  • Page 6 Separate Wallplate from New Thermostat Remove battery holder. M29532 Wallplate Pull here to remove wallplate from new thermostat. 69-2329EF—03...
  • Page 7 Mount Wallplate Mount the new wallplate using the included screws and anchors. MCR29533 Drill 3/16-in. holes for drywall Drill 3/32-in. holes for plaster 69-2329EF—03...
  • Page 8 Connect Wires Simply match wire labels. Remove metal jumper if you have both R and Rc wires. MCR29534 Labels don’t match? See page 21. Have a Heat Pump system? See page 13. We are here to help. Call 1-800-468-1502 for wiring assistance. 69-2329EF—03...
  • Page 9 Install Batteries Install two AAA alkaline batteries. MCR29535 Back of thermostat 69-2329EF—03...
  • Page 10 Install Thermostat onto Wallplate Install thermostat onto the wallplate on the wall. MCR29536 69-2329EF—03...
  • Page 11 Turn Power Back On Turn the power back on to the heating/cooling system. M28098 69-2329EF—03...
  • Page 12 If your system type is... If your system type is: q Single Stage Heat and Cool Congratulations, you’re done! If your system type is: q Heat Pump* without Backup Heat q Heat Only Continue with advanced installation on page 12 to match your thermostat to your system type. *Heat Pump—an air conditioner that provides cooling in the summer, and also runs in reverse in the winter to provide heating.

  • Page 13: Table Of Contents

    Advanced Installation System setup ...................... 12 Wiring ........................19 Troubleshooting ....................20 Customer assistance ..................22 Limited warranty ....................23...

  • Page 14: System Setup

    Advanced Installation Guide System setup Press and hold the and FAN buttons until the screen changes (approximately 5 seconds). Press to change settings. Function Setting MCR29537 Next Done MCR29538 Press DONE to exit Press NEXT to advance and save settings. to next function.
  • Page 15 RTH5100B Function 1: System type Press the button to select the type of system you have in your home: Press to change setting. When correct setting is selected, press NEXT to display next function. MCR29540 Next Done MCR29539 Heating & cooling: Gas, oil or electric heating with central air conditioning.
  • Page 16 Advanced Installation Guide Function 2: Heat pump changeover valve Press the button to select whether your changeover valve is used in heating or cooling: NOTE: If Function 2 does not appear, please turn to the next page to continue. Press to change setting. When correct setting is selected, press NEXT to display next function.
  • Page 17 RTH5100B Function 3: Heating fan control Press the button to select your heating system and fan operation: NOTE: If Function 3 does not appear, please turn to the next page to continue. Press to change setting. When correct setting is selected, press NEXT to display next function.
  • Page 18 Advanced Installation Guide Function 5: Heating cycle rate Press the button to select your heating system and optimize its operation: NOTE: If Function 5 does not appear, please turn to the next page to continue. Press to change setting. When correct setting is selected, press NEXT to display next function.
  • Page 19 RTH5100B Function 12: Manual/Auto Changeover Press the button to select Manual or Auto Changeover: Press to change setting. When correct setting is selected, press NEXT to display next function. Next Done MCR29540 MCR29544 Manual Changeover: (Heat/Off/Cool) Automatic Changeover: (Heat/Off/Cool/Auto) Automatically turns on heat or cool based on room temperatures.
  • Page 20 Advanced Installation Guide Function 14: Temperature display Press the button to select Fahrenheit or Celsius temperature display: Press to change setting. When correct setting is selected, press NEXT to display next function. MCR29540 Next Done MCR29545 Fahrenheit temperature display (°F) Celsius temperature display (°C) 69-2329EF—03...
  • Page 21 RTH5100B Function 27: Maximum heat setting Press the button to select maximum heat temperature setting: Press to change setting. When correct setting is selected, press NEXT to display next function. MCR29540 Next Done MCR29546 40-90 Maximum heat temperature setting (°F); (4.5°C to 31.5°C)
  • Page 22 Advanced Installation Guide Function 28: Minimum cool setting Press the button to select minimum cool temperature setting: Press to change setting. When correct setting is selected, press NEXT to display next function. MCR29540 Next Done MCR29547 50-99 Minimum cool temperature setting (°F); (10.5°C to 37°C) 69-2329EF—03...

  • Page 23: Wiring

    RTH5100B Wiring If labels do not match letters on the thermostat, check the chart below and connect to terminal as shown here (see notes, below). If wires will be connected to both R and Rc terminals, remove metal jumper (see page 6).

  • Page 24: Troubleshooting

    Advanced Installation Guide Troubleshooting If you have difficulty with your thermostat, please try the following sugges- tions. Most problems can be corrected quickly and easily. Display is blank • Make sure fresh AAA alkaline batteries are correctly installed (see page 7). Temperature • Make sure heating and cooling temperatures are settings do not set to acceptable ranges: change...
  • Page 25 RTH5100B Troubleshooting Heating or cooling • Press SYSTEM button to set system to Heat. Make system does not sure the temperature is set higher than the Inside respond temperature. • Press SYSTEM button to set system to Cool. Make sure the temperature is set lower than the Inside temperature.
  • Page 26 Advanced Installation Guide Troubleshooting Heat pump issues • Check Function 2: Heat Pump Changeover Valve to make sure it is properly configured for your system cool air in heat (see page 14). mode, or warm air in cool mode Heating and • Check Function 1: System Type to make sure it is set to match your heating and cooling equipment cooling equipment...

  • Page 27: Customer Assistance

    1-800-468-1502. To save time, please remove the battery holder and note your model num- ber and date code before calling. Accessories/replacement parts To order, please call Honeywell Customer Care toll-free at 1-800-468- 1502. Battery holder ......Part No. 50000951-001 Cover plate assembly* ....

  • Page 28: Limited Warranty

    This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by Honeywell that the defect or malfunction was caused by damage which occurred while the product was in the possession of a consumer.
  • Page 29 This warranty gives you specific legal rights, and you may have other rights which vary from state to state. If you have any questions concerning this warranty, please write Honeywell Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422 or call 1-800-468-1502. In Canada, write Retail Products ON15-02H, Honeywell Limited/ Honeywell Limitée, 35 Dynamic...
  • Page 30 35 Dynamic Drive 1985 Douglas Drive North Toronto, Ontario M1V 4Z9 Golden Valley, MN 55422 http://DIYthermostats.honeywell.com Printed in U.S.A. on recycled paper containing at least 10% post-consumer paper fibers. ® U.S. Registered Trademark. © 2009 Honeywell International Inc. 69-2329EF—03 M.S. Rev. 08-09...
  • Page 31 Guide d’installation rapide RTH5100B Thermostat numérique non programmable 69-2329EF-03...
  • Page 32 L’installation est facile ! Étiquetage des fils et retrait de l’ancien thermostat Installation et raccordement du nouveau thermostat Configuration du nouveau thermostat pour correspondre à votre système de chauffage/climatisation – Il est préréglé en prévision des systèmes les plus communs Nous sommes à...
  • Page 33 Couper le courant du système de chauffage/ de climatisation M28097 69-2329EF—03...
  • Page 34 Retirer l’ancien thermostat Enlever le couvercle et le thermostat, mais laisser la plaque murale et les fils en place. Y a-t-il une ampoule contenant du mercure? Si c’est le cas, se Laisser la plaque de reporter aux consignes figurant sur montage en place la couverture avant de ce livret pour connaître les règlements concernant...
  • Page 35 Étiqueter les fils Étiqueter les fils à l’aide des étiquettes fournies à mesure que les fils sont débranchés. M28100 Étiquettes de fils M28093 69-2329EF—03...
  • Page 36 Séparer la plaque murale du nouveau thermostat Retirer le porte-piles. M29532 Plaque de montage Tirer ici pour enlever la plaque murale du thermostat neuf. 69-2329EF—03...
  • Page 37 Installer la plaque Installer la nouvelle plaque murale à l’aide des vis et des chevilles d’ancrage fournies. MCR29533 Percer des trous de 3/16 po si le mur est en placoplâtre Percer des trous de 3/32 po si le mur est en plâtre 69-2329EF—03...
  • Page 38 Raccorder les fils Il suffit ensuite de faire correspondre Retirer le cavalier en les fils avec les étiquettes. métal s’il y a à la fois les fils « R » et « Rc ». MCR29534 Les étiquettes ne correspondent pas? Voir page 21.
  • Page 39 Installer les piles Installer 2 piles alcalines AAA à l’arrière du thermostat. MCR29535 Dos du thermostat 69-2329EF—03...
  • Page 40 Fixer le thermostat à la plaque murale Installer le thermostat sur la plaque murale fixée au mur. MCR29536 69-2329EF—03...
  • Page 41 Rétablir l’alimentation électrique Rétablir l’alimentation électrique du système de chauffage-refroidissement. M28098 69-2329EF—03...
  • Page 42 Si votre système est du type suivant... Si votre système est du type suivant : q Chauffage et refroidissement à un étage Félicitations, vous avez terminé! Si votre système est du type suivant : q Thermopompe* sans chauffage d’appoint q Chauffage seulement Passer au mode d’installation avancé...
  • Page 43 Guide d’installation avancé Configuration du système.................. 12 Câblage....................... 19 Dépannage ......................20 Assistance à la clientèle ..................22 Garantie limitée ....................23...

  • Page 44: Configuration Du Système

    Guide d’installation avancé Configuration du système Pour commencer, appuyer sur les touches et FAN et les maintenir enfoncées jusqu’à ce que l’affichage change. Appuyer sur pour modifier les réglages. Fonction Réglage MCR29537 Next Done MCR29538 DONE NEXT Appuyer sur pour Appuyer sur quitter la configuration et pour passer à...
  • Page 45 RTH5100B Fonction 1 : Type de système Appuyer sur les touches pour sélectionner le type de système à la maison : Appuyer sur cette touche pour changer le réglage. Lorsque le réglage voulu est sélectionné, appuyer sur NEXT pour afficher la fonction suivante.
  • Page 46 Guide d’installation avancé Fonction 2 : Vanne d’inversion de thermopompe Appuyer sur les touches pour choisir si la vanne d’inversion servira au chauffage ou à la climatisation : REMARQUE : Si la fonction 2 n’apparaît pas, voir la page suivante pour continuer.
  • Page 47 RTH5100B Fonction 3 : Commande du ventilateur de chauffage Appuyer sur les touches pour sélectionner le fonctionnement du système de chauffage et du ventilateur : REMARQUE : Si la fonction 3 n’apparaît pas, voir la page suivante pour continuer. Appuyer sur cette touche pour changer le réglage.
  • Page 48 Guide d’installation avancé Fonction 5 : Cycle de fonctionnement du système de chauffage Appuyer sur les touches pour sélectionner le système de chauffage et optimiser son fonctionnement : REMARQUE : Si la fonction 5 n’apparaît pas, voir la page suivante pour continuer. Appuyer sur cette touche pour changer le réglage.
  • Page 49 RTH5100B Fonction 12 : Commutation chaud-froid manuelle/automatique Appuyer sur pour sélectionner la commutation manuelle ou automatique : Appuyer sur cette touche pour changer le réglage. Lorsque le réglage voulu est sélectionné, appuyer sur NEXT pour afficher la fonction suivante. MCR29540...
  • Page 50 Guide d’installation avancé Fonction 14 : Affichage de la température Appuyer sur les touches pour choisir d’afficher la température en Fahrenheit ou en Celsius : Appuyer sur cette touche pour changer le réglage. Lorsque le réglage voulu est sélectionné, appuyer sur NEXT pour afficher la fonction suivante.
  • Page 51 RTH5100B Fonction 27: maximum de température de chauff. Appuyer sur les touches pour sélectionner le maximum de température de chauffage : Appuyer sur cette touche pour changer le réglage. Lorsque le réglage voulu est sélectionné, appuyer sur NEXT pour afficher la fonction suivante.
  • Page 52 Guide d’installation avancé Fonction 28: minimum de température de clim. Appuyer sur les touches pour sélectionner le minimum de température de climatisation : Appuyer sur cette touche pour changer le réglage. Lorsque le réglage voulu est sélectionné, appuyer sur NEXT pour afficher la fonction suivante.

  • Page 53: Câblage

    RTH5100B Câblage Si les étiquettes ne correspondent pas aux bornes, les raccorder comme l’indique l’explication ci-dessous (voir les notes ci-dessous). Si des fils seront raccordés aux bornes R et Rc, enlever le cavalier en métal (page 6). Ne pas raccorder O et B s’il RH 4V s’agit d’une thermopompe.

  • Page 54: Dépannage

    Guide d’installation avancé Dépannage Dépannage Si vous éprouvez des difficultés, nous vous proposons d’essayer les solutions suivantes. La plupart des pro blèmes peuvent être corrigés rapidement et facilement. Rien n’apparaît à • S’assurer que les piles alcalines AAA ont été bien installées (voir page 7). l’écran Les réglages de • S’assurer que le réglage des températures de la température ne chauffage et de climatisation est acceptable :...
  • Page 55 RTH5100B Dépannage Dépannage Le système de • Appuyer sur la touche SYSTEM pour régler le chauffage ou de système à Heat. S’assurer que la température climatisation ne réglée est supérieure à la température intérieure. fonctionne pas • Appuyer sur la touche SYSTEM pour régler le système à...
  • Page 56 Guide d’installation avancé Dépannage Dépannage La thermopompe • Vérifier la Fonction 2 : Vanne d’inversion de la thermopompe pour s’assurer qu’elle est bien envoie de l’air frais réglée pour votre système (voir page 14). en mode chauffage et de l’air chaud en mode climatisation Les systèmes • Vérifier la Fonction 1 : Type de système pour...

  • Page 57: Assistance À La Clientèle

    RTH5100B About your new thermostat Assistance à la clientèle Pour obtenir de l’aide sur ce produit Honeywell, veuillez consulter le site http://DIYthermostats.honeywell.com ou vous adresser sans frais aux Services à la clientèle de Honeywell au 1 800 468-1502. Pour gagner du temps, enlever le porte-piles et écrire le numéro de modèle et le code de date avant d’appeler.

  • Page 58: Garantie Limitée

    Garantie limitée de un an Honeywell garantit ce produit, à l’exception des piles, contre tout vice de fabrication ou de matière dans la mesure où il en est fait une utilisation et un entretien convenables, et ce, pour un (1) an à partir de la date d’achat par le consommateur. En cas de défectuosité...
  • Page 59 Garantie limitée de un an La responsabilité de Honeywell se limite à réparer ou à remplacer le produit conformément aux modalités susmentionnées. HONEYWELL N’EST EN AUCUN CAS RESPONSABLE DES PERTES OU DOMMAGES, Y COMPRIS LES DOMMAGES INDIRECTS OU ACCESSOIRES DÉCOULANT DIRECTEMENT OU INDIRECTEMENT D’UNE VIOLATION QUELCONQUE D’UNE GARANTIE, EXPRESSE OU TACITE,...
  • Page 60 Toronto, Ontario M1V 4Z9 Golden Valley, MN 55422 http://DIYthermostats.honeywell.com Imprimé aux É.-U. sur du papier recyclé contenant au moins 10 % de fibres de papier recyclées après consommation. ® Marque enregistrée aux États-Unis. © 2009 Honeywell International Inc. 69-2329EF—03 M.S. Rev. 08-09...
