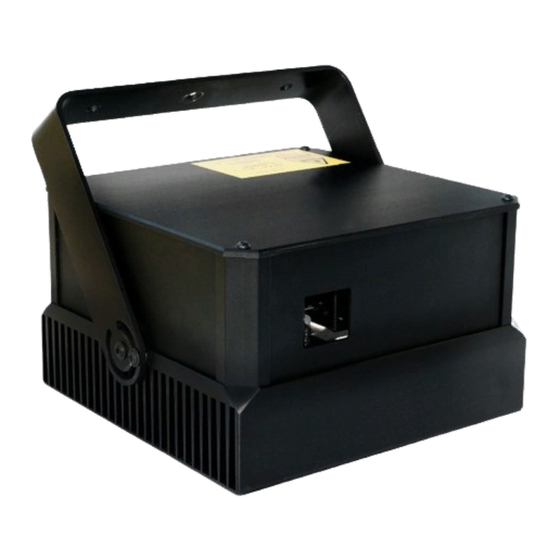

Manual / Bedienungsanleitung
SwissLas
Purelight
PL-6500RGB Pure Diode
PL-13.000RGB Pure Diode
PL-8000G compact
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
English
Deutsch
rev. 05/2014
Advertisement
Chapters
Table of Contents
Related Manuals for Laserworld SwissLas Purelight Series
Summary of Contents for Laserworld SwissLas Purelight Series

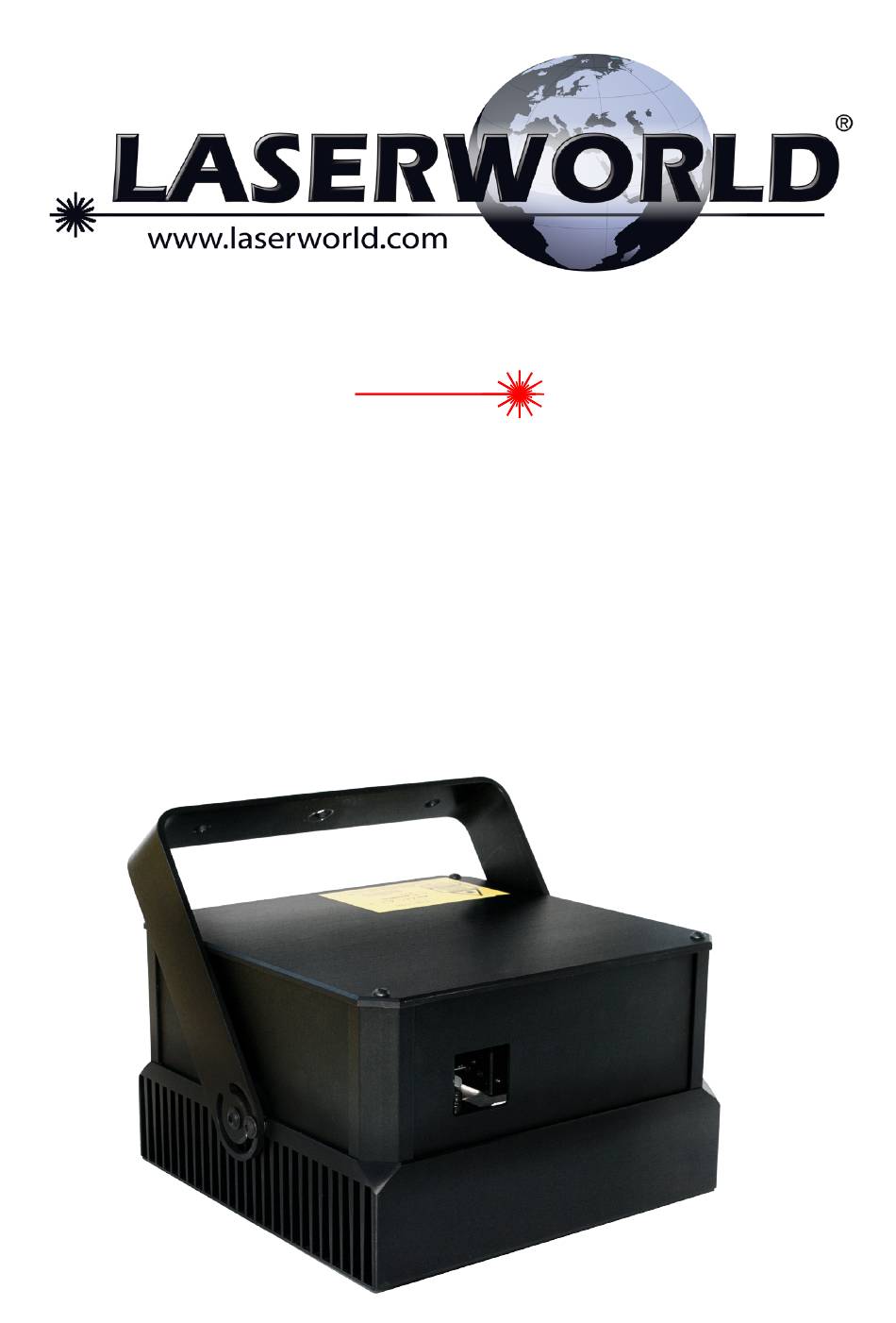

- Page 1 Manual / Bedienungsanleitung SwissLas Purelight PL-6500RGB Pure Diode PL-13.000RGB Pure Diode PL-8000G compact Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! English Deutsch rev. 05/2014...
- Page 2 Manual: Purelight PL-6500RGB Pure Diode / PL-13.000RGB Pure Diode / PL-8000G Compact Legal notice: Rechtlicher Hinweis: Thank you for purchasing this Laserworld Die Firma Laserworld AG behält sich das product. Due to continual product develop- Recht vor, Änderungen an ihren Produkten ments and technical improvements, Laser-...
-
Page 3: Table Of Contents
Manual: Purelight PL-6500RGB Pure Diode / PL-13.000RGB Pure Diode / PL-8000G Compact Content: Product and package contents Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Laser specifications... -
Page 4: Product And Package Contents
Manual: Purelight PL-6500RGB Pure Diode / PL-13.000RGB Pure Diode / PL-8000G Compact 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x external PSU 1 x manual 1 x power cable 1 x Allen key 4mm 2. -
Page 5: Working On The Device
• As for troubleshooting, please check the • To increase durability of your laser, FAQ on our website www.laserworld.com protect device against overheating: Always ensure sufficient ventilation. Do not face spotlights (especially mo- page 5 / 19... -
Page 6: Warnings And Other Notices On The Device
Manual: Purelight PL-6500RGB Pure Diode / PL-13.000RGB Pure Diode / PL-8000G Compact • Removal of the warranty label as well as damages to the device caused by improper handling, neglect of the sa- fety instructions and service notes will void the warranty. 6. -
Page 7: Operation
Manual: Purelight PL-6500RGB Pure Diode / PL-13.000RGB Pure Diode / PL-8000G Compact 8. Operation Please notice: Always connect the device to the power supply first before connecting it to the grid. Make sure that your device is provided with the correct voltage. Wrong voltage could lead to irreparable damages. - Page 8 - ILDA-Interlock processing (pins 7 + 14) active The safety options can be adjusted at the scanner board. Please see the manuals on Laserworld‘s website for details. Turn off To turn off the device disconnect the power cable from the mains.
-
Page 9: Final Statement
Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website. - Page 10 Manual: Purelight PL-6500RGB Pure Diode / PL-13.000RGB Pure Diode / PL-8000G Compact Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 10 / 19...
-
Page 11: Lieferumfang & Hinweise
Manual: Purelight PL-6500RGB Pure Diode / PL-13.000RGB Pure Diode / PL-8000G Compact 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x externes Netzteil 1 x Bedienungsanleitung 1 x Netzkabel 1 x Innensechskantschlüssel 4mm... -
Page 12: Sicherheitshinweise Für Arbeiten Am Gerät
Feuchtigkeit und Hitze können die Le- • Beim Transport des Lasers jegliche bensdauer des Lasersystems stark ver- Erschütterung vermeiden. Bitte das Pro- kürzen und führen zum Erlöschen des dukt bestmöglich schützen. Laserworld Gewährleistungsanspruchs. bietet entsprechendes Equipment an. • Das Gerät nicht schnell hintereinander •... - Page 13 Fehlfunktionen können Minuten die Gerätetemperatur prü- unserer Webseite fen und gegebenenfalls das Gerät an www.laserworld.com die häufigsten Pro- einem kühleren/besser belüfteten bleme und Lösungenswege nachlesen. Standort platzieren. Halten Sie das Gerät trocken und • Durch das Entfernen des Garantiela- schützen Sie es vor Nässe, Regen und bels erlischt jeglicher Anspruch auf Spritzwasser.
-
Page 14: Bedienung
Manual: Purelight PL-6500RGB Pure Diode / PL-13.000RGB Pure Diode / PL-8000G Compact 7. Geräteanschlüsse & Bedienelemente Potis für die Potis für die Achsenausrichtung Farbbalance LEDs power, overheat & interlock ILDA Eingang ILDA Ausgang Anschluss für das externe Netzteil 8. Bedienung Stromversorgung Es ist unbedingt darauf zu achten, dass das Gerät zunächst mit dem im Lieferumfang enthaltenen externen Netzteil verbunden wird und erst in einem zweiten Schritt an... - Page 15 Manual: Purelight PL-6500RGB Pure Diode / PL-13.000RGB Pure Diode / PL-8000G Compact Achseinstellungen Das Gerät besitzt auf der Geräterückseite zwei Einstellregler (X-Axis, Y-Axis), über welche die Strahlenausgabe justiert werden kann. Über den X-Axis-Regler kann das ausgebene- ne Bild (etc.) in der Größe entlang der X-Achse variiert bzw. gespiegelt werden. Durch den Y-Axis-Regler kann das ausgegebene Bild (etc.) in der Größe entlang der Y-Achse variiert bzw.
- Page 16 Manual: Purelight PL-6500RGB Pure Diode / PL-13.000RGB Pure Diode / PL-8000G Compact 5. Bei einem stehenden Strahl, sofern die Bewegungsüberwachung aktiviert wurde. Voreingestellte Safety-Funktionen Standardmäßig sind im Gerät folgende Safety-Funktionen voreingestellt: - Scannerausfallüberwachung (nach IEC 60825-3): aktiv - Bewegungsüberwachung: inaktiv - Auswertung des ILDA-Interlock (Pin 4 + 17) aktiv Alle aufgeführten Funktionen lassen sich durch einfache Modifikationen im Innern des...
-
Page 17: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Page 18 Manual: Purelight PL-6500RGB Pure Diode / PL-13.000RGB Pure Diode / PL-8000G Compact Technical data / Technische Daten / caractéristiques techniques Laser sources: DPSS (green/grün/vert) (PL-8000G Compact) Laserquellen: Diode (Pure Diode) Sources laser: Laser class: Laserklasse: Classe laser Scanner: Xscan Galvo System, 35kpps @ 8° ILDA Scan angle: Strahlauslenkung: 60°...
- Page 19 Manual: Purelight PL-6500RGB Pure Diode / PL-13.000RGB Pure Diode / PL-8000G Compact page 19 / 19...
