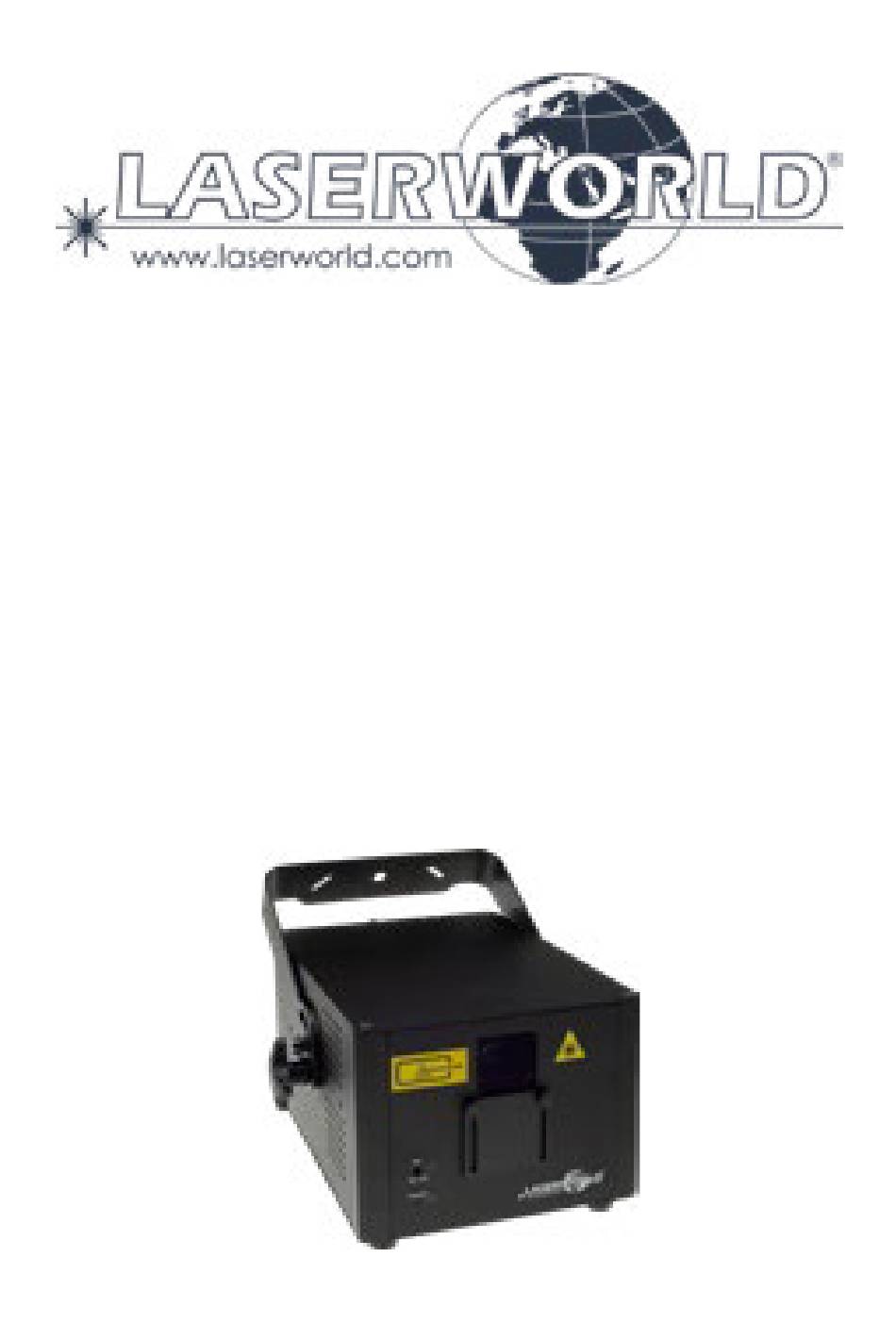

  • Page 1 Manual / Bedienungsanleitung / Mode d´emploi CS-2000RGB FX Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! Avant d’utiliser cet appareil pour la première fois nous vous recomman- dons de lire cette notice d’utilisation!
  • Page 2 Laserworld (Switzerland) AG reserves the right to make modifications to its products. This manual and its content have been made with due care but Laserworld (Switzerland) AG cannot however, take any responsibility for any errors, omissions or any resulting damages forthwith.

  • Page 3: Table Of Contents

    Manual: CS-2000RGB FX Content: Product and package contents Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Laser specifications page 1 / 11 EN...

  • Page 4: Product And Package Contents

    Manual: CS-2000RGB FX 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x Interlock connector (already attached) 1 x power cable 1 x key (for key switch) 1 x manual 2.

  • Page 5: Working On The Device

    Manual: CS-2000RGB FX In some countries an addi- great temperature changes, do tional inspection by tech- not switch it on immediately. Con- nical control institutes densation (or any moisture/water could be necessary. formed) may damage device. easily acces- Connect 11. Never use dimmer, RC or other...

  • Page 6: Service Notes

    Avoid sharp knocks and shocks to airways appear to be blocked then this device and ensure sufficient please contact a qualified service protection during transportation. engineer to maintain and service Look after your Laserworld pro- the product. duct. • The devices of Ecoline, Evolution, •...

  • Page 7: Warnings And Other Notices On The Device

    Manual: CS-2000RGB FX 6. Warnings and other notices on the device page 5 / 11 EN...

  • Page 8: Device Connections

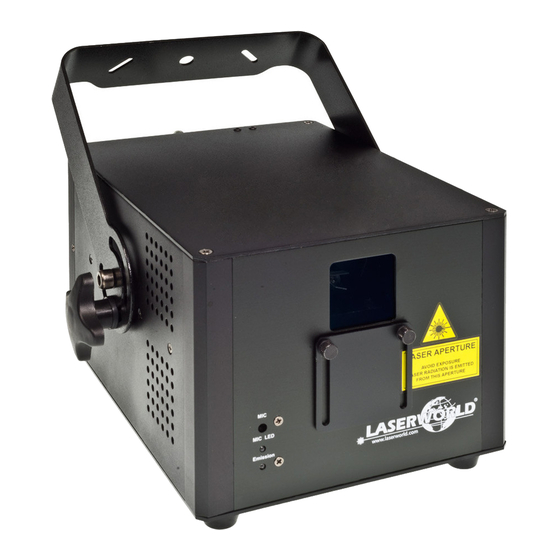

    Manual: CS-2000RGB FX 7. Device connections CS-2000RGB FX Laser Aperture Beam block Microphone Microphone LED Emission LED key switch trim pot for microphone sensitivity DMX in Interlock DMX out DMX address ILDA in ON / OFF ILDA out switch Scan Safety...

  • Page 9: Operation

    Manual: CS-2000RGB FX 8. Operation Connect the power cable to the device and then to the mains Insert key and turn it ‚ON‘ Press „ON“ to switch the device on The Interlock adapter is already attached. There is no need to change anything.
  • Page 10 Manual: CS-2000RGB FX DIP-Switches (Number) Effects Multi color Single color Burst grating Radial grating Line grating Your device runs in DMX mode if ‘10‘ is switched off: • The DMX mode only works when a DMX controller is connected to the laser.
  • Page 11 Manual: CS-2000RGB FX Channel Function Value Description Mode 0 - 255 Laser OFF 50 - 99 Music mode 100 - 149 Auto mode 150 - 255 DMX mode Patterns 0 - 255 Rotation 0 - 255 X Rolling 0 - 255...
  • Page 12 Manual: CS-2000RGB FX • ILDA control: Connect your device („ILDA IN“) via an ILDA cable to an interface / controller. Use a laser control software, to run the device. Use „ILDA OUT“ to connect it to another device. In ILDA mode all DIP swit- ches should be switched off.

  • Page 13: Final Statement

    Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further ques- tions, then please contact your dealer/place of purchase or use our contact section on our website.
  • Page 15 Anleitung: CS-2000RGB FX Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten Seite 1 / 12 DE...

  • Page 16: Lieferumfang & Hinweise

    Anleitung: CS-2000RGB FX 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Interlock Stecker (bereits befestigt) 2 x Kaltgerätekabel 1 x Schlüssel für den Schlüsselschalter...

  • Page 17: Schritte Zur Inbetriebnahme, Sicherheitshinweise

    Anleitung: CS-2000RGB FX 3. Schritte zur Inbetriebnahme, Sicherheitshinweise: Stellen Sie sicher, dass Sie das Ge- zur Wand und anderen Objekten rät mit der richtigen Spannung ein. betreiben (siehe Angaben auf dem Gerät bzw. in dieser Bedie- Bei einer Festinstallation an Wand, nungsanleitung).

  • Page 18: Sicherheitshinweise Für Arbeiten Am Gerät

    Anleitung: CS-2000RGB FX 13. Stellen Sie auch sicher, dass das 14. Dieses Gerät nur im Innenbereich Gerät nicht zu heiß wird und verwenden dass es nicht dem Strahl von Scheinwerfern ausgesetzt wird (insbesondere bei beweglichen Scheinwerfern!). Die Wärme die- ser Strahler kann den Laser über- hitzen.

  • Page 19: Pflege- Und Wartungshinweise

    Anleitung: CS-2000RGB FX 5. Pflege- und Wartungshinweise • Feuchtigkeit und Hitze können schützen Sie es vor Nässe, Regen die Lebensdauer des Lasersys- und Spritzwasser. tems stark verkürzen und führen • Schalten Sie das Gerät aus, wenn zum Erlöschen des Gewährleis- es nicht benutzt wird.
  • Page 20 Anleitung: CS-2000RGB FX 6. Warnweise und Spezifikationen am Gerät DE Seite 6 / 12...

  • Page 21: Geräteanschlüsse & Bedienelemente

    Anleitung: CS-2000RGB FX 7. Geräteanschlüsse & Bedienelemente CS-2000RGB FX Laseraustritts- fenster Strahlschutz- klappe Mikrofon Mikrofon LED Laserausgabe Drehregler Schlüsselschalter Lüfter für die Mikrofon- DMX Eingang sensitivität Interlock DMX Ausgang DMX Adressierung ILDA Eingang An / Aus ILDA Ausgang Schalter Scan Safety Drehregler für...

  • Page 22: Bedienung

    Anleitung: CS-2000RGB FX 8. Bedienung Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der Stromversorgung Stecken Sie den Schlüssel in den Schlüsselschalter und drehen Sie auf „ON“ Drücken Sie den Anschalter auf „ON“, um Ihr Gerät einzuschalten Vergewissern Sie sich, dass der Interlock Adapter eingesteckt ist Safety-Funktion Dieses Gerät besitzt ein integriertes Scan Safety (SFS).
  • Page 23 Anleitung: CS-2000RGB FX DIP-Schalter (Nummer) Effekt Mehrfarbig Einzelne Farben Burst Grating Radial Grating Line Grating Ihr Gerät befindet sich im DMX-Modus wenn ‘10‘ ausgeschaltet ist: • Um den DMX-Modus zu nutzen, muss der Laser über ein DMX-Kabel mit einem entsprechenden Steuerpult verbunden werden.
  • Page 24 Anleitung: CS-2000RGB FX Kanal Funktion Wert Beschreibung Modus 0 - 255 Laser aus 50 - 99 Musik-Modus 100 - 149 Auto-Modus 150 - 255 DMX-Modus Muster 0 - 255 Rotation 0 - 255 Verdrehung X-Achse 0 - 255 Verdrehung Y-Achse...
  • Page 25 Anleitung: CS-2000RGB FX • ILDA Ansteuerung: Das Gerät („ILDA IN“) über ILDA Kabel mit einem Interface / Controller verbinden. Die Ansteuerung erfolgt anschließend über Lasersteuersoftware, wie z.B. von Phoenix oder Pangolin. Der Anschluss „ILDA OUT“ dient dazu, das Gerät mit einem weiteren zu verbinden.

  • Page 26: Abschließende Erklärung

    Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
  • Page 28 Mode d‘emploi: CS-2000RGB FX Table des matières: Contenu et informations Avertissements d’usage et précautions avant d’utiliser cet appareil Démarches pour la mise en service, mesures de précaution Instructions de sécurité pour le travail avec l’appareil Soin et entretien Description de l’appareil et mesures de sécurité...
  • Page 29 Protéger le laser de l’humidité et des projections d’eau. Aucune bouteille contenant un liquide ne doit être posée sur l’appareil ou à proximité. En cas de rupture du sigle de garantie, Laserworld décline toute responsabilité et votre appareil ne sera dès lors plus sous garantie!
  • Page 30 Mode d‘emploi: CS-2000RGB FX 3. Démarches pour la mise en service, mesures de précaution Veuillez-vous assurer de brancher Gardez au minimum un espace de l’appareil sur une prise électrique 15cm entre appareil et murs. délivrant la tension de fonction- Si vous préférez un montage fixe nement correcte (voire les inst- mural, au plafond ou à...
  • Page 31 Mode d‘emploi: CS-2000RGB FX 13. Il faut également faire attention à 14. Utilisez uniquement cet appareil ce que l’appareil laser ne chauffe en intérieur. pas trop et qu’il ne soit pas exposé aux faisceaux de lyres (pouvant fai- re surchauffer l’appareil laser).

  • Page 32: Soin Et Entretien

    Mode d‘emploi: CS-2000RGB FX 5. Soin et entretien • La durée de vie du système laser • Eteignez l’appareil quand vous ne peut être extrêmement raccour- l’utilisez plus. Pour éteindre le laser, cie par l’humidité et la chaleur. veuillez basculer l‘interrupteur et Un tel usage inapproprié...

  • Page 33: Description De L'appareil Et Mesures De Sécurité

    Mode d‘emploi: CS-2000RGB FX 6. Description de l’appareil et mesures de sécurité Page 6 / 12 FR...

  • Page 34: Comment Brancher L'appareil - Connectiques

    Mode d‘emploi: CS-2000RGB FX 7. Comment brancher l’appareil - connectiques CS-2000RGB FX Ouverture de sortie laser Beam block Microphone Microphone LED Émission LED Interrupteur à clé ventilateur Réglage de la sensibilité du micro Entrée DMX Interlock Sortie DMX Adressage Entrée ILDA...

  • Page 35: Utilisation Et Fonctionnement

    Mode d‘emploi: CS-2000RGB FX 8. Utilisation et fonctionnement Connectez le câble d‘alimentation au laser puis branchez le câble au secteur. Insérez la clé dans l‘interrupteur à clé et tournez la en position „ON“. Basculez l‘interrupteur générale sur „ON“ pour mettre l‘appareil sous tension.
  • Page 36 Mode d‘emploi: CS-2000RGB FX DIP Switch (nombre) Effects Multi couleur Couleur unique Burst grating Radial grating Line grating Votre appareil est en mode DMX lorsque le DIP Switch Nr ‘10‘ est sur OFF: • Afin d‘utiliser le mode DMX, vous devez raccorder le laser via un câble DMX à...
  • Page 37 Mode d‘emploi: CS-2000RGB FX Canal Fonction Valeur Description Sélection du mode 0 - 255 Laser OFF 50 - 99 Music mode 100 - 149 Auto mode 150 - 255 DMX mode Choix du motif 0 - 255 Rotation 0 - 255 Torsion sur l‘axe des X...
  • Page 38 Mode d‘emploi: CS-2000RGB FX • Contrôle ILDA: Connectez le câble ILDA entre l‘entrée „ILDA IN“ du pro- jecteur laser et l‘interface laser. Le contrôle aura ainsi uniquement lieu via logiciel de gestion laser sur ordinateur tel que les logiciels de Phoenix ou Pangolin.

  • Page 39: Explication Finale

    Veuillez-vous renseigner sur notre site internet ou auprès de votre marchand. Pour les questions liées au service, demandez à votre marchand ou adressez-vous à Laserworld. Utilisez uniquement des pièces de rechange Laserworld. Nous nous réservons le droit d’effectuer des modifications, améliorations à ce mode d’emploi. Laserworld déc- line toute responsabilité...
  • Page 40 Power specifications (at laser module) / Laserleistung (am Modul) / Puissance Red / Rot / Green / Grün / Blue / Blau / typ. - max. Rouge Vert Bleu (635 nm) (532 nm) (445nm) CS-2000RGB FX 1‘600-2‘000 mW 250 mW 250 mW 1‘100 mW...
