Page 1
Starter’s Guide Manual de inicio Guide de démarrage TSU9400...
Page 2
Concept and realisation of the Guide: Concepto y elaboración de este Manual de inicio: Documentation et élaboration de ce Guide de démarrage : Human Interface Group, De Regenboog 11, 2800 Mechelen (Belgium) www.higroup.com 3104 205 3450.1...
Page 3
TSU9400 TSU9400 Starter’s Guide Starter’s Guide Using the Control Panel Manual de inicio Uso del Panel de Control Guide de démarrage Utilisation du panneau de commande...
TSU9400 Starter’s Guide TSU9400 Starter’s Guide Contents Getting to Know Your Pronto Control Panel Taking a First Look ........................Charging the Control Panel Enjoying Your Pronto Control Panel Controlling Your Home Theater...

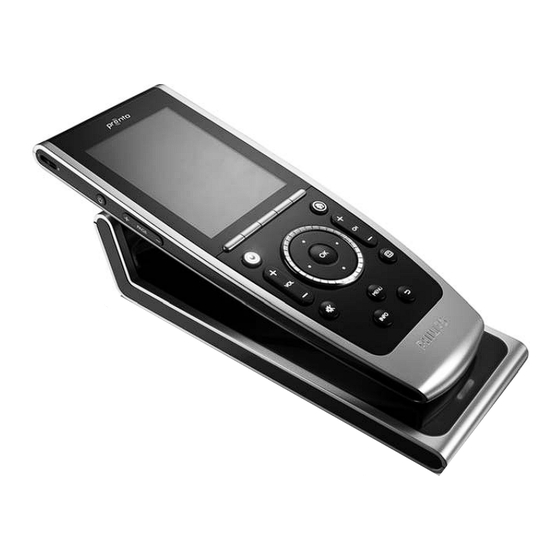

Taking a First Look Control Panel QVGA touch screen Cursor keys Rotary wheel Hard keys Power switch Backlight key Page + / Page – keys Docking Station Panel connector Power adapter TSU9400 Starter’s Guide Stylus Firm keys USB connector...
TSU9400 Starter’s Guide Charging the Control Panel When the Battery level icon Depending on how your installer has configured the Control Panel, it can be operated for one to several days. Note The lifetime of the battery depends on the time out settings and the settings of the wireless network configured by your installer.
Page 7
Depending on the settings made in the Screen Settings page, the screen is also activated when you: • tilt the Control Panel sufficiently towards you. -or- • press one of the 5 firm keys below the screen or one of the hard keys. Note The following hard keys send out commands to your equipment without activating the screen: Channel Up/Down, Volume Up/Down, Menu, Guide, Power, Mute, Info, Back.
TSU9400 Starter’s Guide Turning the Control Panel On/Off Always switch off the Control Panel during transport to avoid the activation of the touchscreen and battery draining. Changing the Pronto Settings Notes It is possible that your installer has blocked the access to the Settings pages. Normally, your installer has fully programmed your Control Panel and no changes are required.
Screen To change the Activation Settings: • Tap the buttons to toggle between the different Activation settings: Pick up sensor: the Control Panel switches on when it is tilted. Firm keys: the Control Panel switches on and/or sends out IR when a firm key is pressed.
TSU9400 Starter’s Guide Cleaning the Control Panel • Use a soft, damp cloth to clean the Control Panel. • If the touch screen is dirty, clean it with a soft cloth moistened with a diluted window-cleaning solution. • Do not use a corrosive detergent or an abrasive sponge. •...
All rights are reserved. Reproduction in whole or in part is prohibited without prior consent of the copyright owner. Royal Philips Electronics is not liable for omissions or for technical or editorial errors in this manual or for damages directly or indirectly resulting from the use of the Pronto Control Panel.
TSU9400 Manual de inicio TSU9400Manual de inicio Contenido Introducción al Panel de Control Pronto Visión general ..........................Carga del Panel de Control Utilización del Panel de Control Pronto Control del Home Theater...
Visión general El Panel de Control Pantalla táctil QVGA Teclas de cursor Rueda giratoria Teclas rígidas Interruptor de encendido Tecla Retroiluminación Teclas Página +/ Página - Estación de recarga Conector del Panel Adaptador de corriente TSU9400Manual de inicio Lápiz óptico Teclas de pantalla Conector USB...
TSU9400 Manual de inicio Carga del Panel de Control Cuando el icono Nivel de batería Control. Según cómo haya configurado el Panel de Control el instalador, puede funcionar durante uno o varios días. Nota La duración de la batería depende de los ajustes de temporización y de los ajustes de la red inalámbrica que haya configurado el instalador.
Page 15
En función de los ajustes realizados en la página de configuración Pantalla, la pantalla también se activa cuando: • el Panel de Control se inclina suficientemente hacia usted. - O bien - • se presiona una de las 5 teclas de pantalla de la parte inferior de la pantalla o una de las teclas rígidas.
TSU9400 Manual de inicio Encendido y apagado del Panel de Control Consejo Durante el transporte, apague siempre el Panel de Control para evitar que se active la pantalla táctil y se agote la batería. Cambio de los ajustes del Panel de Control Pronto Nota Es posible que el instalador haya bloqueado el acceso a las páginas de configuración.
Pantalla Para cambiar los ajustes de Activación • Pulse los botones para cambiar entre distintos ajustes de activación: Sensor de movimiento : el Panel de Control se activa cuando se inclina. Teclas de pantalla : el Panel de Control se enciende y/o envía señales IR cuando se pulsa una tecla de pantalla.
TSU9400 Manual de inicio Limpieza del Panel de Control • Utilice un paño suave y humedecido para limpiar el Panel de Control. • Si la pantalla táctil está sucia, límpiela con un paño suave humedecido con un limpiacristales diluido. • No utilice detergentes corrosivos ni esponjas abrasivas. •...
Todos los derechos reservados. La reproducción total o parcial está prohibida, salvo consentimiento previo del propietario de los derechos de autor. Royal Philips Electronics no se responsabiliza de las omisiones o errores técnicos o de edición de este manual, ni tampoco de los daños derivados directa o indirectamente del uso del Panel Pronto.
TSU9400 Guide de démarrage TSU9400Guide de démarrage Table des matières Découverte de votre panneau de commande Pronto Première approche ........................Chargement du panneau de commande Utilisation du panneau de commande Pronto Contrôle de votre Home Cinéma...
Première approche Le panneau de commande Écran tactile QVGA Touches curseur Molette rotative Touches mécaniques Interrupteur Alimentation Touche rétroéclairage Touches Page+/Page- Station d’accueil Connecteur du panneau de commande Adaptateur secteur TSU9400Guide de démarrage Stylet Touches d’écran Connecteur USB Ce connecteur est utilisé...
TSU9400 Guide de démarrage Chargement du panneau de commande Lorsque l’icône de Niveau de pile panneau de commande. Selon sa configuration par l’installateur, le tableau de commande peut fonctionner d’un à plusieurs jours. Remarque L’autonomie de la pile dépend des paramètres de temporisation et du réseau sans fil configurés par l’installateur.
Page 23
Selon les paramètres de la page Écran, l’écran s’active également lorsque vous : • Inclinez le panneau de commande vers vous. -Ou- • Appuyez sur l’une des 5 touches situées sous l’écran ou sur l’une des touches mécaniques. Remarque Les touches mécaniques suivantes transmettent des commandes à votre équipement sans activer l’écran : Canal +/- (Channel Up/Down) ;...
TSU9400 Guide de démarrage Activation/Désactivation du panneau de commande Astuce Toujours éteindre le panneau de commande pendant les transports pour éviter une activation involontaire de l’écran tactile et une décharge inutile de la pile. Modification des paramètres Pronto Remarque L’installateur du panneau de commande peut avoir bloqué l’accès aux pages de paramètres. En général, l’installateur a entièrement programmé...
Écran Pour modifier les paramètres Activation • Appuyer sur les touches pour passer d’un paramètre Activation à un autre : Capteur de prise en main : le panneau de commande s’active s’il est incliné. Touches mécaniques : le panneau de commande s’active et/ou envoie un IR dès qu’une touche est pressée.
TSU9400 Guide de démarrage Nettoyage du panneau de commande • Utiliser un chiffon doux et humide pour nettoyer le panneau de commande. • Si l’écran tactile est sale, le nettoyer avec un chiffon doux humidifié à l’aide d’une solution diluée de nettoyant pour vitre. •...
Tous droits réservés. La reproduction partielle ou intégrale du document est interdite sans l’autorisation préalable du propriétaire des droits d’auteur. Royal Philips Electronics n’est pas responsable des omissions, ni des erreurs techniques ou éditoriales de ce manuel, ni des dommages directs ou indirects résultant de l’ utilisation du Pronto panneau de commande.
Batteries may only be replaced by the service centre or a trained installer, never by the end-user. Regulations According to R&TTE Declaration Hereby, Philips Consumer Electronics, BL Home Control declares that TSU9400 is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC: • Radio: ETSI EN 300 328 •...
Page 29
Declaration of Conformity (DoC) The Declaration of Conformity of this product can be found at: http://www.pronto.philips.com/products/DoC. Marking In line with CE marking regulations: the CE mark and the class 2 identifier are added to the equipment: This device can be used in the following countries: AT ✔...
