Installation and Operation Manual
Maintenance Bypass Panel
Contents
Models: SUT20KMBP, SUT30KMBP
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Copyright © 2018 Tripp Lite. All trademarks are the sole property of their respective owners.
2
2
2
2
3
3
3
3
3
3
3
3
3
3
1
4
4
4
4
4
4
4
4
4
5
5
5
6
6
6
7
8
9
17
Advertisement
Chapters
Table of Contents
Related Manuals for Tripp Lite SUT20KMBP
Summary of Contents for Tripp Lite SUT20KMBP
-
Page 1: Table Of Contents

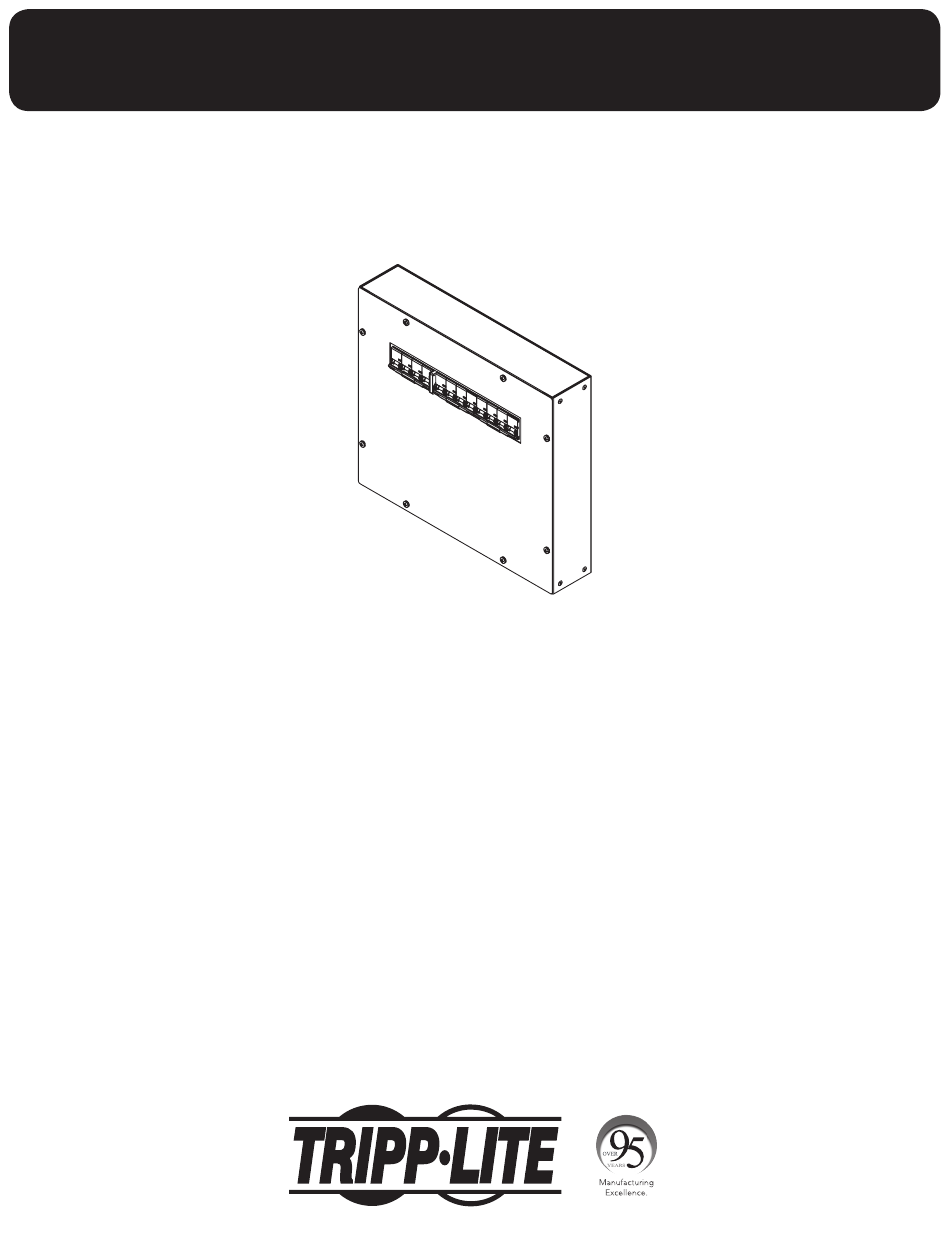

Installation and Operation Manual Maintenance Bypass Panel Models: SUT20KMBP, SUT30KMBP Contents 1. Introduction 7. Installation 2. Important Information About this Manual 7.1 Preparation 2.1 Manual Symbols 7.1.1 Equipment Inspection 3. Safety Precautions 7.1.2 Necessary Equipment and Tools 4. Inspection Upon Receipt of Goods 7.1.3 Installation Safety Precautions... -
