Schritt 9: Stromversorgung des Transmitters
überprüfen
Ziehen Sie zuerst die handbremse an und achten
Sie darauf, dass kein Gang eingelegt ist. Bei Fahr-
zeugen mit Automatikschaltung muss der Gang
„P" für Parksperre eingelegt sein. Stellen Sie die
Zündung auf Stufe II, starten Sie nicht den Motor!
Schalten Sie den Monitor mit der Taste (12) ein. Ist
der Transmitter richtig angeschlossen, wird nun
beim Einlegen des Rückwärtsgangs ein Signal zum
Monitor gesendet und der Sichtbereich der Kamera
erscheint im Monitor.
Sollte keine Bilddarstellung im Monitor erfolgen,
können Sie zusätzlich bei angezogener hand-
bremse, eingeschalteter Zündung (Stufe II) und
eingelegtem Rückwärtsgang die Stromversorgung
der Kamera mit einem einfachen Test überprüfen.
Starten Sie nicht den Motor! Decken Sie mit beiden
angewinkelten Handflächen die Kamera komplett
ab, damit der umgebungsbereich der Kamera
verdunkelt wird und der Nachtsichtsensor aktiv
wird. Lassen Sie eine kleine Öffnung zwischen Ihren
Daumen und sehen Sie in die Handflächen hinein. Ist
die Kamera aktiv, werden alle 7 LEDs um die Kamera
herum rot aufleuchten. Leuchten die LEDs nicht auf,
überprüfen Sie die Kabel- und Anschlussverbindun-
gen der Kamera. Siehe auch „Fehlersuche".

Montage des Monitors

•
Stecken Sie die eckige Monitoraufnahme des
Monitorarms (10) in die vorgesehene Aussparung
auf der Rückseite des Monitors ein. Schieben
Sie nun den Monitorhalter nach oben, bis dieser
eingerastet ist (siehe Bild 12).
•
Öffnen Sie die Feststellmutter und stellen Sie den
gewünschten Blickwinkel des Monitors ein. An-
schließend die Feststellmutter wieder zudrehen,
damit der Monitor fest fixiert ist.
•
Reinigen Sie den Bereich der Windschutzscheibe,
an der Sie den Saugfuß befestigen möchten. Drü-
cken Sie nun den Saugfuß gegen die Windschutz-
scheibe und drücken Sie den Verriegelungshebel
in Richtung des Saugfußes.
•
Verbinden Sie nun das Monitorkabel (2) mit dem
Zigarettenanzünder (12 V) des Fahrzeugs. Verle-
gen Sie das Monitorkabel so, dass die Sicherheit
des Fahrzeugs und der Fahrzeuginsassen nicht
beeinträchtigt oder gefährdet ist.
Verriegelungshebel
Feststellschraube

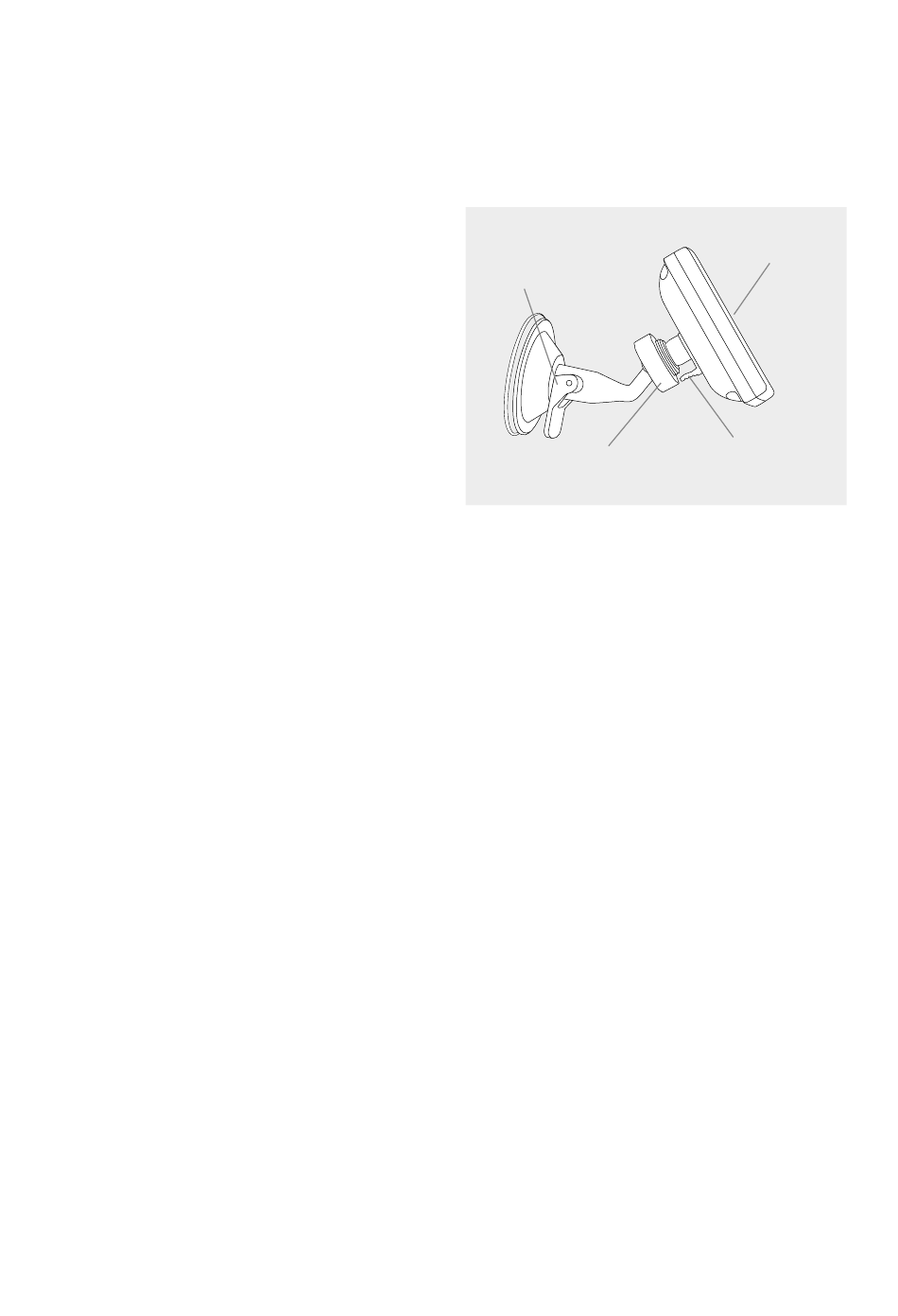

B ild 12
Achtung!
Die Positionierung des Monitors darf die Sichtver-
hältnisse des Fahrzeugführers nicht beeinträchti-
gen! Weiterhin dürfen Geräte, Bedienungseinheiten
und Systeme im Fahrzeug nicht in ihrer Funktion
und Bedienbarkeit beeinträchtigt werden. Beachten
Sie die geltenden Gesetze und Sicherheitsvorschrif-
ten für Kraftfahrzeuge!
Deutsch 13
Monitor
schwenkbar
Verriegelungs-
hebel Monitor
