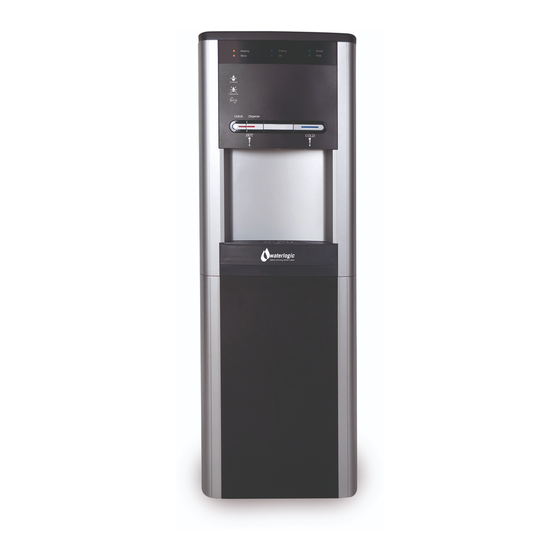

WL290
MANUAL



Waterlogic Commercial Products, LLC
11710 Stonegate Circle
Omaha, NE 68164
(800) 288-1891
www.waterlogicdealers.com
Tech Portal Website:
techportal.waterlogic.com
Waterlogic International, LTD – Global Headquarters Grenfell Road, Maidenhead, Berkshire, SL6 1HN,
United Kingdom

Advertisement

Table of Contents
loading

Related Manuals for WaterLogic WL290

Summary of Contents for WaterLogic WL290

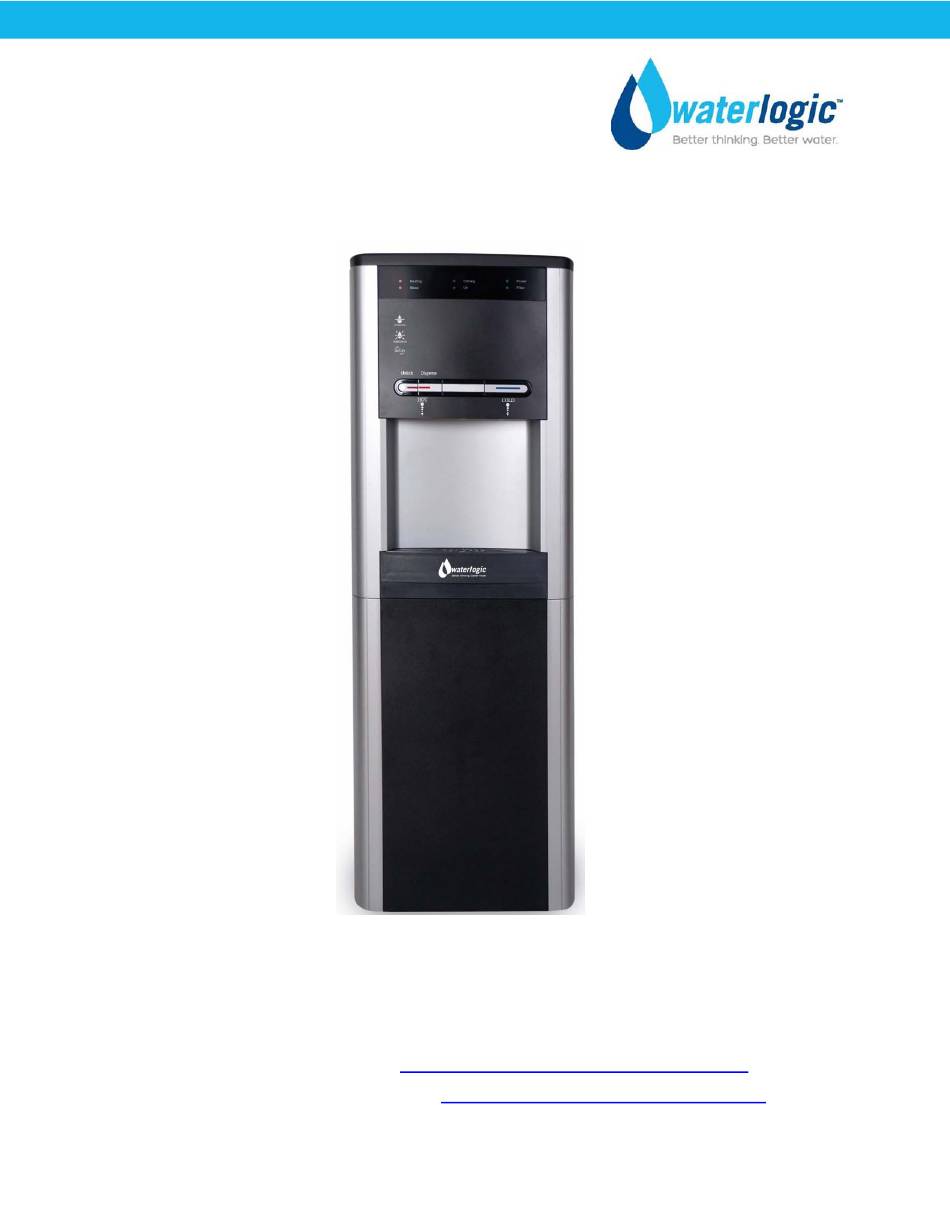

  • Page 1 WL290  MANUAL         Waterlogic Commercial Products, LLC 11710 Stonegate Circle Omaha, NE 68164 (800) 288-1891 www.waterlogicdealers.com Tech Portal Website: techportal.waterlogic.com Waterlogic International, LTD – Global Headquarters Grenfell Road, Maidenhead, Berkshire, SL6 1HN, United Kingdom...
  • Page 2 WL290 MANUAL    Congratulations on your choice of the Waterlogic WL290 Water Treatment System.  The WL290  Water Treatment System model dispenses Cold, and Hot Water.   Every WL290 Water Treatment  System includes:      Bio‐Cote® Anti‐Microbial Protection      Advanced In‐Tank Ultraviolet (UV) Purification             Filter configuration can be optimized for all water conditions      The Waterlogic WL290 Water Treatment System provides exceptional quality and great tasting  water with every use.       INTRODUCTION    Carefully read and follow all instructions to ensure proper and efficient operation of your WL290  Water Treatment System.  Contact Waterlogic or an Authorized Waterlogic Dealer if you have any  questions.    Waterlogic and Authorized Waterlogic Dealers employ trained service personnel who are  experienced in the installation, function and repair of Waterlogic equipment.  This publication is  written for use by these qualified individuals.  Waterlogic encourages users to learn about products,  however, we believe that product knowledge and service is best obtained by consulting Waterlogic  or an Authorized Waterlogic Dealer.    Waterlogic Water Treatment Systems should be combined with selected water treatment  components to create a system specifically tailored for each application by trained and qualified  personnel.      Products manufactured and marketed by Waterlogic and its affiliates are protected by patents  issued or pending in the United States and other countries.      Waterlogic reserves the right to change the specifications referred to in this literature at any time, ...

  • Page 3: Table Of Contents

     Replacement Components (Consumables) ...... 22   Drawings and Parts List……………………  ........ 23   Flow Diagram ................. 33   Electrical Schematic ............... 34      INSTALLATION GUIDE   Pre‐Installation Procedures ........... 35   Draining Procedure .............. 39   Installation Instructions ............ 40      TROUBLESHOOTING GUIDE   Fault Codes Troubleshooting  .......... 43   Power Troubleshooting ............ 49   Dispense Troubleshooting ............. 51   Hot Water Troubleshooting  ........... 57   Taste / Odor Troubleshooting .......... 61      WL290 Manual                                                                      Page 3   Revision 7‐1‐2019 ...

  • Page 4: Safety Alert Symbols

       DANGER!    Indicates a situation which, when not avoided, results in death or severe injury.       WARNING!    Indicates a situation which, when not avoided, has the potential to result in death or severe  injury; and/or severe property damage.         CAUTION!    Indicates a situation which, when not avoided, results or has the potential to result in minor  injury; and/or minor property damage.     SAFETY PRECAUTIONS    Basic safety precautions should be followed, including the following:  Ensure all local, state, and federal laws and codes including health and safety guidelines are met  when installing Waterlogic Equipment.   Only qualified service technicians should attempt  installation and service of Waterlogic Equipment.    Always read the entire operating instructions  before using the appliance and save these instructions for future use.    DANGER! ELECTRICAL SHOCK HAZARD.  Always use a dedicated and properly grounded outlet.   Unit should be protected by ground‐fault circuit interrupter (GFCI) or residual current device (RCD)  having a rated residual operating current not exceeding 30mA.  Use only Waterlogic supplied  power cord. Never use extension cords or power strips to connect unit. Do not use if the power  supply cord is damaged. Always unplug from power supply prior to servicing.    WARNING!  AUTHORIZED USE ONLY.  This appliance is to be used for its intended purpose as  described in this manual and untrained individuals who use this manual assume the risk of any  resulting property damage or personal injury.  This appliance can’t be used by children and persons  with reduced physical, sensory or mental capabilities or lack of experience.      WARNING!  DO NOT OPERATE IF DAMAGED.  Unplug if abnormal case occurs. Contact Waterlogic  or authorized dealer for repair, service, and installation to avoid hazards.    WARNING!  HOT WATER.  Unit produces Hot Water in excess of 87°C (188°F).  Water above 52°C  (125°F) can cause severe burns or scalding.  Keep unauthorized people and children away from the  unit to avoid accidental dispensing of hot water.    WL290 Manual                                                                      Page 4   Revision 7‐1‐2019 ...
  • Page 5 WARNING! CONNECT TO POTABLE WATER SUPPLY.  This system is to be used for water only and is  not intended for use where water is microbiologically unsafe or with water of unknown quality  without adequate disinfection before or after the system.    WARNING!  TIP HAZARD.  Dispenser could tip or fall causing serious injury.  Always install unit on  a firm, flat, and level surface and secure the WL290 Water Treatment System to the base cabinet  with the screw provided to lock the components together.  Secure unit to cabinet, wall, or floor if  needed.  Never place heavy items on top of unit and never climb, stand, or hang on unit or storage  cabinet to prevent injury and damage.    WARNING!  UNIT IS HEAVY.  TWO PERSON LIFT REQUIRED.  Transport unit empty and always use  material handling equipment or two people with proper lifting technique to reduce injury risk.             WARNING!  STORE AND TRANSPORT UNIT EMPTY.   ALWAYS SANITIZE BEFORE USE.  The unit must be completely drained and sealed before storing to avoid stagnation and reduce  microbiological contamination (potential bacterial growth).  Sanitize before use to eliminate any  potential microbiological contaminates.     CAUTION!  INDOOR USE ONLY.   Intended for household use only.  Never expose to direct sunlight,  heat sources, or ambient air temperature above 37°C (100°F) or below 2°C (35°F).  Install indoors  and keep unit away from excessive humidity.  Never expose to freezing temperatures.  Ensure  there is adequate clearance around the unit to allow refrigeration system condenser to dissipate  heat.  Warmer environments require more clearance around the unit.  Minimum clearance around  all surfaces of the machine is 2‐inches.  Installs where the ambient temperature exceeds 27°C  (80°F), require a minimum of 4‐inches clearance for proper heat dissipation and efficient  operation.       CAUTION!  USE A WATER PRESSURE REGULATOR. Waterlogic will not be responsible for injury or  damage caused by excessive water pressure.  Input or feed pressure must be 40 psi to 60 psi.  Be  aware of any potential pressure surges caused by building/municipal pumping stations.      CAUTION!  USE UV STABILIZED SUPPLY LINES.  Feed the unit with a potable ambient or cold  water supply only.  Feed water over 37°C (100°F) can damage the treatment components.  Water  block devices and external leak detectors are strongly recommended. Locate the unit as close to  the water supply and the electrical connections as possible.  Locate the unit as close to the water  supply and the electrical connections as possible.  Immediately isolate or close water supply valve  and contact service representative if leak is noticed.   ...

  • Page 6: Features And Benefits

    WL290 FEATURES AND BENEFITS      Cold, and Hot Water  The WL290 Water Treatment System unit comes standard with Cold and Hot Selections to meet a  wide range of customer demands.   Cold Water temperature is adjustable.    High Volume Storage and Water Capacity  The WL290 Water Treatment System unit has 4 liters (1 Gallon) in Cold Tank and 11.2 Liters (3  Gallons) in the Cold‐Water Reservoir (total of 15 Liters of Ice Cold Water) and 1.6 Liters (.42 Gallons)  of Hot Water Capacity.      BioCote®Anti‐Microbial Protection   Certain plastic, silicon, and painted surfaces surrounding the dispensing areas and  drip tray are infused with an exclusive additive called BioCote®.  BioCote® provides  an effective barrier against microbes like bacteria and mold, which may cause odors  or staining.    Large Dispense Area with Recessed Faucet  9.0 inch dispense height with BioCote® recessed faucet to protect from cross‐contamination.    Leak Detection  The WL290 Water Treatment System unit is supplied with a Sensor in  the Leak Tray that halts water supply to prevent overflow.    Energy Saving Sleep Mode  If no input of water for 3 hours, the WL290 goes into Energy Saving Sleep  and turns off the Hot Tank.  The WL290 Water Treatment System can be  programmed to turn off the Sleep Mode.    Advanced Programming Customizable settings for optimizing each  WL290 Water Treatment System including; Cold Temp Set Point, Hot  Temp Set Point, Filters Timer Setting, and Energy Saver Sleep Mode    Child Safeguard  The WL290 Water Treatment System unit requires two separate buttons  to be held down in the correct sequence to prevent accidental  dispensing of hot water.    In‐Tank UV Purification ...

  • Page 7: Certifications

    WL290 CERTIFICATIONS     Waterlogic Water Treatment Systems have been tested, and certified to rigorous NSF and UL  Standards.  We believe that performance testing and certifications validate Waterlogic as a world‐ leader in water treatment systems.      WL290 Certifications Include  UL399 – Certified Drinking Water Cooler  Intertek Labs (ETL) Certified the WL290 Water Treatment System to ANSI/UL 399  Standard for Drinking Water Coolers.    CSA C22.2 No. 120   CSA Standard for Refrigeration.       BPA Free ‐ Waterlogic tests for BPA and declares that all of its products are Bisphenol‐          A FREE and contain no harmful BPA plastics.        NSF/ANSI‐61 – Certified Drinking Water System Components  NSF / ANSI 372 – Drinking Water System Components – Lead Content  CSA B483.1 ‐ Drinking Water Treatment Systems  This System has been tested and certified in accordance with NSF/ANSI‐61 – Certified  Drinking Water System Components, NSF / ANSI 372 – Drinking Water System  Components for low Lead Content, and CSA B483.1 ‐ Drinking Water Treatment              Systems by the Water Quality Association (WQA)    Waterlogic is certified to ISO 9001:2015 – Quality Management Systems  (certified by Intertek).  ISO 9001 is the internationally accepted standard for  well managed organizations that have adopted the key quality management  principles to its operations to bring consistent quality products and a culture  of continuous improvement.    Safe Drinking Water Act  Waterlogic water treatment systems conform to the Safe Drinking Water Act (SWDA) “lead‐free”  amendment effective January 4, 2014.   ...

  • Page 8: Specifications

    MODEL/PART DESIGNATIONS    MODEL  BRAND NAME  DESCRIPTION   PART NUMBER  Waterlogic WL290 – Cold and Hot  WL290   F‐1010‐FS‐HC‐UT‐CS‐WLU  GF Max  Serial Number Prefix ‐ 19        SPECIFICATIONS  ITEM    Water Connection  ¼” Quick Connect  Cold Water Temperature – Factory Set Point 5°C (41°F)  Cold Water Temperature  (Programmable) 3° ‐ 7°C (37° ‐ 45° F.)  4 Liter (1 Gallon) Cold Tank plus 11.2 Liter (3 Gallons) Cold Tank Reservoir   Cold Tank and Cold‐Water    Reservoir Size   Total of 15.2 Liters (4 Gallons) of Ice Cold Water capacity  Cold‐Water Reservoir   11.2 Liter (3 Gallons)  Hot Water Temperature – Factory Set Point 85°C (185°F) Hot Water Temperature  (Adjustable) 80°C – 93°C (176° ‐ 199°F)  Hot Tank Size  1.6 Liters (0.4 Gallons)  Resettable Hot Tank  Overload Devices (High  105°C (221°F)  Limit Safety)   Recommended Service ...
  • Page 9                     14.4  15.4”      ELECTRICAL SPECIFICATIONS    ELECTRICAL SUPPLY  120V/60Hz, 1PH  15 Amp Service  COMPONENT  POWER (approximate)  AMP DRAW (approximate)  Heater  500  4.2 Amps  Compressor  207  1.75 Amps  UV Lamp System  8  0.07 Amps  Pump  0.5  0.004 Amps  WL290 TOTAL  716  6.03 Amps    WL290 Manual                                                                      Page 9   Revision 7‐1‐2019 ...

  • Page 10: Operating Instructions

                                                The above picture shows the Front Water Dispense Buttons for the Waterlogic WL290 Water  Treatment System.     Place appropriate receptacle under the Hot or Cold areas for dispensing water.    For Hot Water:  1. Press and hold down the Red‐Hot Safety Button (LEFT hand side)   2. Press the Red Hot Dispense Button (RIGHT hand side)    *Both buttons must be held at the same time to dispense Hot Water.  This is a  safeguard when dispensing hot water to prevent accidental dispensing of hot  water.    For Cold Water:  Press Blue Cold Water Select Button     WL290 Manual                                                                      Page 10   Revision 7‐1‐2019 ...

  • Page 11: Warranty

    Return Authorization which you must obtain prior to shipping the product. You are responsible for the  cost of freight in to Waterlogic.    Waterlogic and its affiliated companies hereby limit the duration of any and all implied warranties to  a maximum period of three (3) years from the date of purchase including, but not limited to, the  implied warranties of merchantability and fitness for a particular purpose. Some states do not allow  limitations on how long an implied warranty lasts, so the above limitation may not apply to you.  Consequential and incidental damages are not recoverable under this warranty. Some states do not  allow the exclusion or limitation of incidental or consequential damages, so the above limitation or  exclusion may not apply to you.    This warranty gives you specific legal rights and you may also have other rights which may vary from  state to state.    New Warranty Policy issued by Waterlogic Commercial Products LLC, USA ‐ January 10, 2014    Waterlogic Commercials Products LLC              Tel: (800) 288‐1891  11710 Stonegate Circle                      Website:  waterlogic.us  Omaha, NE  68164 ...

  • Page 12: Service Requirements

    SERVICE REQUIREMENTS    WARNING!  Read and understand the contents of this manual before attempting to service  WL290 Water Treatment System. Failure to follow the instructions in this manual could  result in death, serious personal injury, or severe property damage.  Only trained and  qualified technicians should attempt to install, maintain, or service Waterlogic Equipment.    1. Visually inspect all electrical and water connections for signs of wear or damage.     DANGER!  HIGH VOLTAGE ELECTRICAL HAZARD.  Unplug before inspection and service.    2. Waterlogic recommends changing the UV Lamp Assembly and Wiring Harness must be replaced  every 12 months.    8UV Lamp Assembly     NOTE:  The Glow Starter shown may  Part Number CT‐2083 WLCP Part Number 10‐2350    appear blackened which is normal.                  WARNING!  ULTRAVIOLET RADIATION.  Protect your skin and eyes against ultraviolet rays.   Never look directly at an operating UV light.  Disconnect before removing UV Lamp.    CAUTION!  UV LAMPS ARE HAZARDOUS.  Lamps are considered Hazardous Waste and must  be disposed of accordingly.   Refer to Product MSDS sheet for details.    3. Clean the Quartz Sleeve that surrounds the UV lamp with a non‐abrasive cloth, descaling  solution, or ultrasonic bath if needed when changing UV Lamps.    CAUTION!  UV SYSTEM IS FRAGILE.  Never handle the UV lamp or Quartz Sleeve with bare ...

  • Page 13: Pcb Wire Drawings

    MAIN PCB WIRE DRAWING    WL290 Manual                                                                      Page 13   Revision 7‐1‐2019 ...

  • Page 14: Led Indicator Lights

    LED INDICATOR LIGHTS    WL290 Manual                                                                      Page 14   Revision 7‐1‐2019 ...
  • Page 15         1        2      3        4       5        6        7                                                       WL290 Manual                                                                      Page 15   Revision 7‐1‐2019 ...
  • Page 16     DP SET‐UP FILTER TIMER         COLD                HOT             FILTER        ON                1        2      3        4       5        6        7                                   WL290 Manual                                                                      Page 16   Revision 7‐1‐2019 ...
  • Page 17 Filters should be configured to optimize your system.  Filters need to be configured and specified to do  the job given the local water conditions, usage, maintenance schedule, and placement restrictions.    In order for our filters to perform as represented and to provide the best quality  water possible, it is essential that filters be replaced periodically.  The frequency  of filter changes depends on your water quality and your water usage.  For  example, if there is a lot of sediment and/or particles in your water, then you will  have to change your filters more frequently than a location with little to no  sediment.  Be sure to replace your filters whenever you notice a decline in the  performance, whether it is a drop‐in flow rate and/or pressure or an unusual  After Filter Change – push reset button taste in the water.   located on back of the   WL290           DP SET‐UP SLEEP MODE (ENERGY SAVER) When in Sleep Mode when there is no incoming water for  more than three hours, the WL290 Water Treatment System will go to sleep mode automatically and  the Red Sleep LED light is on and the heater is turned OFF.          COLD                HOT             FILTER        ON       ...

  • Page 18: Hot Tank Descaling

    Materials Needed:    Personal Protective Equipment.  Rubber or Nitrile Safety Gloves and Protective Eyewear    Phillips Screwdriver     Temperature Gauge   Water Pitcher or Container to collect water from the faucet   5‐gallon container or drain basin   Citric Acid Based Cleaner   ¼” Plastic Tubing, at least 4 feet in length, and assorted ¼” quick connect fittings   Sanitizing Cartridge   Food Coloring      1. Check to ensure that the Red Heater and Compressor Power Switch is the O=OFF  position.     NOTE:  Switches have internal LED that illuminates when placed in I=ON position.    2. Turn off the water supply and unplug the unit.    3. Remove Top Cover    4. Remove Reservoir Lid  5. Remove Hot Tank Drain cap on back of unit and allow all water to drain from unit.  It is not  necessary to drain the Cold Tank.  WL290 Manual                                                                      Page 18   Revision 7‐1‐2019 ...
  • Page 19   9. Turn on water supply and plug in unit.    10. Allow reservoir to fill.      11. Turn on the Red Heater and Compressor Power Switch.  I=ON position.         12. Allow descaling mixture to remain in Hot Tank for 15 minutes (exposure time may be affected by  local water conditions).    13. Flush Cold and Hot Tanks unit until all descaler is removed.     TIP:  Adding food coloring to water prior to flushing can assist determining if the descaler has  been flushed from the Hot Tank.  When water runs clear it is an indication that the descaling  mixture has adequately flushed.      WARNING!  HOT WATER HAZARD.  Unit Produces Very Hot Water and Steam.  Always use  insulated and chemically compatible containers and let unit cool down before draining the Hot  Tank to avoid injury.      CAUTION!  MUST REPLACE HOT TANK 3‐5 YEARS DEPENDING ON USAGE.  The Hot Tank and  its controls must be replaced a minimum of every 3‐5 years depending on usage to ensure  efficient and dependable operation.      WARNING!  REINSTALL ALL PANELS AND COVERS.  Always reinstall all panels, protective  covers, and fasteners after servicing equipment.  Failure to do so could result in severe  personal injury and will void the certifications and warranty of the equipment.      WL290 Manual                                                                      Page 19   Revision 7‐1‐2019 ...
  • Page 20 RESETTING THE TWO HOT TANK OVERLOAD DEVICES (HIGH LIMIT SAFETY)               1.  Turn off Red Heater and Compressor Power Switch O = OFF on rear of unit.   2.  Unplug the Power Cord from rear of unit.       Remove 4 Phillip Screws from the Access Panel on rear of unit  3.  and Lower Access Panel.     Locate protective metal box on rear of Hot Tank.  Push down on top of metal box to  access the two Overload Reset Devices.    4.    Press the Overload Reset Devices.    5.  Reattach the metal box by depressing the top flap of the metal box so it snaps back into  6.  its original position on the Hot Tank.  WL290 Manual                                                                      Page 20   Revision 7‐1‐2019 ...
  • Page 21       7.  Replace the Access Panel and 4 Philips screws.   8.  Plug in the Power Cord.    Make sure the hot and cold tanks are filled with water BEFORE turning on the Red  9.  Heater and Compressor Power Switch        CAUTION!  NEVER TURN ON HEATER BEFORE FILLING HOT TANK.  Red Heater and Compressor Power Switch must be in the O=OFF position    while the Hot Tank is empty.  Damage could occur within one minute and    the overload (high limit) will require manual reset if heater is turned on  with an empty Hot Tank.  10.  Verify the cooler is fully operational before installing it at the customers’ site.        WL290 Manual                                                                      Page 21   Revision 7‐1‐2019 ...

  • Page 22: Replacement Components (Consumables)

    Local water conditions will  Micron Lead and Cyst  FT‐0063  determine proper filter type and  Reduction Inline Filter –  Element Only PN FT‐0064  maintenance schedule.    Optional  FT‐0063‐IL‐WLT  Every 6‐months or as required.   Sediment Filter ‐ 10"  Local water conditions will  FT‐0053  Sediment 20 Micron Inline  determine proper filter type and  Element Only PN FT‐0055  Filter ‐ Optional  maintenance schedule.    FT‐0053‐IL‐WLT        Replacement parts can be obtained from Waterlogic or an Authorized Waterlogic Dealer.  See Parts Layouts, Drawings, and Lists for additional repair parts.    Hot Tank Service     Hot Tanks (with controls) must be replaced at least every 3‐5 years depending on usage.   Descaling  Hot Tank may be required on a regular basis depending upon filtration and local water conditions.   See Service Section.      NOTE:      At the end of this product’s life, ensure that it is disposed of in an environmentally friendly manner  which is fully compliant with all Federal/State/Local Requirements and Guidelines.      WL290 Manual                                                                      Page 22   Revision 7‐1‐2019 ...

  • Page 23: Drawings And Parts List

    WL290 DRAWINGS AND PARTS LISTS    Yellow = Consumables   Green = Recommended     spare parts WL290 Manual                                                                      Page 23   Revision 7‐1‐2019 ...

  • Page 24: Spare Parts

    WL290 DRAWINGS AND PARTS LISTS         Yellow = Consumables Wetted Drawing  Green = Recommended spare parts WL290 Manual                                                                      Page 24   Revision 7‐1‐2019 ...
  • Page 25 *Element is P/N FT‐0064  Sediment Filter ‐ 10" Sediment  Not  20 Micron Inline Filter –  FT‐0053‐IL‐ FT‐0053  Yes  Shown  Optional  WLT  *Element is P/N FT‐0055  Not  01‐2076  Scale Kleen  NA  Yes  Shown  Recommended Spare Parts   Hot Tank Overload Devices  (High Safety Limit). ‐ 105°C  5  12‐1360  (221°F)   HT‐3012  Yes  Recommend stocking 1 each per    every 10 units purchased  Hot Tank Overload Devices  (High Safety Limit). Metal Cover   6  12‐6900  ST‐8289  Yes  Recommend stocking 1 each per    every 10 units purchased  WL290 Manual                                                                      Page 25   Revision 7‐1‐2019 ...
  • Page 26 Recommend stocking 1 each per  BK  every 10 units purchased    12  Hot Water Safety Mechanical  Dispense Sticker   LP‐0425‐L00‐00    LP‐0425‐L00‐00  Yes  Recommend stocking 2 each for  every 10 units purchased  Hot Water Push Button  PL‐1262‐L00‐ 19‐1040  Recommend stocking 1 each per  Yes  BK  every 10 units purchased  13  Red Mechanical Dispense  Sticker – for Hot (Right)  LP‐0423‐L00‐00    LP‐0423‐L00‐00  Yes  Recommend stocking 2 each for    every 10 units purchased  Middle Button  PL‐1264‐L00‐ 14  19‐1041  Recommend stocking 1 each per  Yes  BK   every 10 units purchased  WL290 Manual                                                                      Page 26   Revision 7‐1‐2019 ...
  • Page 27 Yes  every 10 units purchased    Water Level Controller with  Wire  21  19‐1004  PU‐4100   Yes  Recommend stocking 1 each per  every 10 units purchased      UV Lamp Ballast 110V/60Hz   22  EL‐5006‐A CN  Recommend stocking 1 each per  10‐3010  Yes  every 10 units purchased  Black Top Cover   23  19‐5005  PL‐1254  Recommend stocking 1 each per  Yes        every 10 units purchased  Silicon Seal for Inlet Port to  Tanks  24  19‐1057  PU‐4109  Yes  Recommend stocking 1 each per  every 10 units purchased  WL290 Manual                                                                      Page 27   Revision 7‐1‐2019 ...
  • Page 28 PL‐0147‐L00‐00  No  33  NA  LED Label  LP‐0335‐L00‐00  No    Main Printed Circuit Board (PCB)  34  NA  ST‐0143‐L00‐00  No  Cover     Top Front Panel for Drip Tray  *Request to be shipped with Hot  35  19‐1034  PL‐1255  Yes  Water Safety Sticker P/JN LP‐ 7169 WLCP PN 12‐1001.  35.1  12‐0001  Hot Water Safety Sticker     LP‐7169  Yes  36  19‐5015  Lower Front Insert Panel     PL‐1149‐A  Yes  37  19‐1035  Bottom Panel     PL‐1256  Yes  WL290 Manual                                                                      Page 28   Revision 7‐1‐2019 ...
  • Page 29 No    44  Rail Bracket – Left  ST‐0171‐L00‐00  No      NA      NA  45  Bottom Base  ST‐0174‐L00‐00  No  46  19‐1021  Side Panel Bracket    ST‐8229  Yes  47  NA  Leak Tray  PL‐0149‐L00‐00  No  48  19‐1025  Level Sensor Bracket    ST‐8232  Yes    CO‐0011‐L00‐ 49  NA  Compressor 120V  No  00  WL290 Manual                                                                      Page 29   Revision 7‐1‐2019 ...
  • Page 30 PU‐4028‐A  Yes  Guest P/N PI1208S  Purchase from  JG Stem Elbow Connector 1/4" *  58  PU‐4066‐A  No  John Guest  1/4" ‐ Acetal PI220808S)  59  19‐1056  Reservoir Cover Silicon Seal  PU‐4099  Yes    60  19‐1038  Reservoir Cover  PL‐1259  Yes  PL‐1290  61  19‐1076  Air Filter Silicon Cap  Yes    62  19‐1015  Gasket for Power Socket  ST‐8052  Yes  Fuse Holder and Fuse 120V /  63  10‐3014  EL‐5053  Yes  15A with One Wire  WL290 Manual                                                                      Page 30   Revision 7‐1‐2019 ...
  • Page 31 CO‐0009‐L00‐ 71  NA  Wire Condenser  No  00  71.1  12‐1001  Filter Dryer  CO‐9008  Yes  JG LLD PE Tube ‐ Blue  Purchase from  72  O.D.1/4"John Guest P/N PE‐08‐ PU‐4031‐A  No  John Guest  BI‐1000F‐B    73  19‐1039  Water Inlet to Port to Tanks  PL‐1261 Yes  Silicon Stopper Cap   74  NA  PU‐4117  No  Blocks Ambient Port  1/2" Pipe White Tubing ‐ John  75  19‐1099  PU‐4126‐KR  Yes    Guest PN PE‐16‐GI‐0250F‐W  WL290 Manual                                                                      Page 31   Revision 7‐1‐2019 ...
  • Page 32 Yes  1/4"(1/4SCV)   83  19‐1058  Silicon Elbow Tube Pipe 25*40  PU‐4110  Yes  84  NA  Silicon Pipe Straight Connector  PU‐4101  Yes    85  19‐1060  Silicon Pipe 48.5*155 Elbow  PU‐4112  Yes  PU‐4064‐L00‐ 86  NA  Silicon Pipe 5/16”  No  00  Purchase from  JG Equal Tee Connector 1/4"  87  PU‐4011‐A  No   John Guest  (PI0208S)  Not  10‐3007  Power Cord 120V – 1840 mm  EL‐5001‐B  Yes  Shown    WL290 Manual                                                                      Page 32   Revision 7‐1‐2019 ...

  • Page 33: Flow Diagram

    WL290 WATER FLOW DIAGRAM        Water In  Inlet Solenoid Valve                WL290 Manual                                                                      Page 33   Revision 7‐1‐2019 ...
  • Page 34 WL290 ELECTRICAL DIAGRAM          DANGER!  HIGH VOLTAGE ELECTRICAL HAZARD.  PCB (Printed Circuit Board) contains High  Voltage.  Only trained and qualified technicians should attempt live testing.       WL290 Manual                                                                      Page 34   Revision 7‐1‐2019 ...

  • Page 35: Pre-Installation Procedures

    Waterlogic recommends you establish a minimum of weekly visits to the  machine for cleaning of the drip tray drain.      Sanitization of Machine    Materials Needed:    Personal Protective Equipment.  Rubber or Nitrile Safety Gloves and Protective Eyewear    Phillips Screwdriver     Sanitizer ‐ Household Bleach (5.25% Sodium Hypochlorite) or Citric Acid Based Cleaner   Unused sponges or paper towels   Dish Soap   Clean water       1. Unpack the Waterlogic WL290 Water Treatment System and check exterior for damage.        CAUTION!  ALWAYS WASH THE INTERNAL PLASTIC RESERVOIR, LID  AND FLOATS PRIOR TO INSTALLATION.    The internal wetted surfaces of the machine have been handled multiple  times in the process of manufacturing.  By following the steps below, you  will ensure the cleanliness and sterility of the drinking water    2. Remove the Top Cover of the WL290 Water Treatment System.   The two  screws securing the Top Cover are located in each rear corner.       WL290 Manual ...
  • Page 36 Reservoir Tank Cover    4. Mix ½ gallon of sanitizer per directions or use Bleach Solution (1 teaspoon = 1/6 oz. = 5 ml = ½  cap full) of household bleach (Sodium Hypochlorite 5 ‐ 10% Concentration).  Always ensure  sanitizer is compatible with stainless steel and acetyl plastic.    WARNING!  Use Personal Protective Equipment.  Gloves and Eye Protection Required.  The first 2  or 3 gallons of water will contain concentrated sanitizer. Use extreme care!     5. Start filling the Reservoir Tank with clean water, after approximately ½ full add in the sanitizer.   Continue to fill the Reservoir Tank with water until full.      6. The Circulation Pump will turn on when adding water to the Reservoir.  Allow the water with  bleach to circulate in the Reservoir Tank for 10 minutes.      7. Drain the water with bleach by removing the Drain Valve Caps at rear of  WL290.  Do not reinstall the Drain Valve Nuts at this time.    8. With a minimum of 10 liters of clean water, rinse out the Reservoir Tank to  remove all bleach.                        9. Clean Reservoir Lid with Dish Soap and Water.  Rinse thoroughly.    10. Install the Hose Adaptor fitting that is packed in the accessories bag found in the drip ...
  • Page 37       CAUTION!  DO NOT OVERTIGHTEN    11. Install the metal stand‐off plate from the accessories bag and install over  the water inlet.  Connect a section of the ¼” plastic tubing from the water  supply line into the hose adaptor fitting at the back of the unit.           CAUTION!  DO NOT TURN ON THE WATER YET          CAUTION!  FILTER FLUSHES REQUIRED.    WL290 Water Treatment Systems are not supplied with filters.  Filters should be configured to  optimize your system.  Filters need to be configured and specified to do the job given the local  water conditions, usage, maintenance schedule, and placement restrictions.     In order for our filters to perform as represented and to provide the best quality water possible, it  is essential that filters be replaced periodically. The frequency of filter changes depends upon your  water quality and your water usage. For example, if there is a lot of sediment and/or particles in  your water, then you will have to change your filters more frequently than a location with little to  no sediment. Be sure to replace your filters whenever you notice a decline in the performance,  whether it is a drop‐in flow rate and/or pressure or an unusual taste in the water.    12. Flush thoroughly per filter manufacturers’ recommendation with fresh water to drain.     13. Once flushed, install the filters.  Following the flow direction on the filters.    NOTE: Filters should not be flushed prior to 24 hours before installation to limit Microbial     Growth.      If you intend to use the Waterlogic RO System, you must remove the filter plate supplied behind  the lower front panel (four screws total).  The RO System then mounts on the rails just above the  compressor.  Route the RO drain line through the port that is protected by the rubber grommet on  the back of the machine.  Red Compressor/Heater Switch must be in the O=OFF position while the Hot  Tank is empty.  Damage could occur within one minute and the two Hot Tank  Overload Devices (High Safety Limit) require manual reset if heater is turned ...
  • Page 38 17. Verify the compressor starts by feeling the head of the compressor for vibration.  The  temperature in the cold tank should reach its target temperature within 45 minutes.  When the  unit has reached target cold temperature, the compressor will cycle off.  The Hot Tank will take  considerably less time to reach its target temperature of 85°C (185°F).    18. After the cold and hot water temperatures, have been reached, turn the Red Heater/Compressor  Switch off.    Red Heater and Compressor Power Switch must be in the O=OFF position  while the Hot Tank is empty.  Damage could occur within one minute and the  two Hot Tank Overload Devices (High Safety Limit) require manual reset if  heater is turned on with an empty Hot Tank.       WL290 Manual                                                                      Page 38   Revision 7‐1‐2019 ...
  • Page 39 DRAINING INSTRUCTIONS    Drain the WL290 Water Treatment System for transportation.           WARNING!  STORE UNIT EMPTY.  ALWAYS SANITIZE BEFORE REUSE.  The unit must be completely drained and sealed before storing to avoid stagnation and reduce  microbial growth).      Prior to draining the Hot Tank, turn off the Red Heater and Compressor Power  Switch O = OFF, and dispense 2 liters of hot water from the machine.  As hot water  is dispensed from the faucet of the unit, colder water will be introduced into the  Hot Tank.  Since the Red Power switch is turned off, the heater will not energize  and heat the incoming tap water.  Following this precaution prevents exposing  personnel and equipment (drains, catch basin, etc.) to scalding hot water.    Disable Cold and Hot Tanks    1. Turn off the Red Heater and Compressor Power Switch to disable the heater and  compressor.  2. Dispense 2 liters of water through the Hot Tank to cool the water temperature in  the Hot Tank and avoid burns.           WARNING!  HOT WATER CAN BURN OR SCALD.  Hot water should be dispensed carefully into insulated container to avoid injury.     Turn off Water Supply and Bleed Water Pressure    3. Isolate the unit from feed water by turning off the supply.   4. Dispense cold still water to relieve any pressure built up in the system.  5. Remove the water supply line from the hose adaptor.    Drain the Cold Water Tank and Circuit    6. Remove Hose Adaptor. ...
  • Page 40   WARNING!  USE ONLY Waterlogic SUPPLIED POWER CORD.  Locate system within 5 feet of  power supply.  Never use an extension cord or adapter.  Do not use a damaged power cord or  plug.  Keep power cord out of heavy traffic areas and away from heat sources.  Do not, under any  circumstances, remove ground prong or alter the power cord.  Never pull the power plug from the  outlet with a wet hand or allow the plug to get wet.  Failure to use the supplied power cord will  void UL Certification and Warranty.      CAUTION!  INDOOR USE ONLY.   Never expose to direct sunlight, heat sources, or ambient air  temperature above 100°F (37°C) or below 35°F (2°C).  Install indoors and keep unit away from  excessive humidity.  Never expose to freezing temperatures.  Ensure there is adequate clearance  around the unit to allow refrigeration system condenser to dissipate heat.  Warmer environments  require more clearance around the unit.  Minimum clearance around all surfaces of the machine is   2‐inches.  Installs where the ambient temperature exceeds 80 F, require a minimum of 4‐inches  clearance for proper heat dissipation and efficient operation.       CAUTION!  USE A WATER PRESSURE REGULATOR. Waterlogic will not be responsible for injury or  damage caused by excessive water pressure.  Operating pressure must be 40 psi to 60 psi.  Be  aware any of potential pressure surges caused by building/municipal pumping stations.      CAUTION!  USE UV STABILIZED SUPPLY LINES.  Feed the unit with a potable ambient or cold  water supply only.  Feed water over 100°F (37°C) can damage the treatment components.  Water  block devices and external leak detectors are strongly recommended. Locate the unit as close to  the water supply and the electrical connections as possible.             WARNING!  STORE AND TRANSPORT UNIT EMPTY.   ALWAYS SANITIZE BEFORE USE.  The unit must be completely drained and sealed before storing to avoid stagnation and reduce  microbiological contamination (potential bacterial growth).  Sanitize before use to eliminate any  potential microbiological contaminates     Pre‐installation and sanitization procedures as prescribed in this manual must be performed before  installing the WL290 Water Treatment System.    WL290 Manual                                                                      Page 40   Revision 7‐1‐2019 ...
  • Page 41     1. Attach the water supply line to the 1/4” feed water hose adaptor fitting on the back of the unit.   Waterlogic requires the use of a water pressure regulator.  Water feed pressure must be  between 40‐60 psi.   Turn on the water supply and check for leaks.         2. Verify that the Red Heater and Compressor Power Switch is the O=OFF position.     NOTE:  Switches have internal LED that illuminates when placed in I=ON position.     CAUTION!  NEVER TURN ON HEATER BEFORE FILLING HOT TANK.    Red Heater and Compressor Power Switch must be in the O=OFF position while the Hot Tank is  empty.  Damage could occur within one minute and the two Hot Tank Overload Devices (High  Safety Limit) require manual reset if heater is turned on with an empty Hot Tank.     3. Connect the power cord to the back of the Waterlogic WL290 Water Treatment System and to a  120 Volt supply.    4. Turn on water supply and allow reservoir to fill.    5. Fill the Cold Tank.  Hold a container under the  dispensing faucet, press and hold the cold dispensing  button until a continuous flow of water is obtained.   Once a continuous flow is obtained, release the  dispensing button.  Cold Tank is now full.     6. Fill the Hot Tank.  Hold a container under the dispensing  faucet.  Press and hold down the Red‐Hot Safety Button  (LEFT hand side) dispensing button followed by the  Pressing and Holding down the Hot Dispensing Button at  the same time until a continuous flow of water is ...
  • Page 42   9. Level unit using the adjustable feet to level if necessary.  Never install on incline.        10. Turn the Red Heater and Compressor Power Switch to I=ON position.            11. When the unit has reached its Hot Temp Set Point, the heater will cycle off.   When the unit has  reached its Cold Temp Set Point Temperature, the compressor will cycle off.    12. Once the unit is at the target temperature(s), sample the water to ensure water meets  expectations and additional rinsing or adjustment is not required.       13. Check the unit for any leaks.  External Leak Protection is always recommended.      WL290 Manual                                                                      Page 42   Revision 7‐1‐2019 ...
  • Page 43 2. Red Heating LED Flashing ‐ Hot Sensor Fault  3. Green LED Flashing ‐ Filter Service Alert  4. All but Power Button LEDs Flashing ‐ Leak Detection  5. Green Power LED Flashing ‐ Pump Fault  6. All LED’s Flash and Machine Turns Off – Pump drawing too much power    Included in this section are instructions to Reset the two Hot Tank Overload Devices (High Safety  Limit).    1. Blue Chilling LED Flashing ‐ Cold Sensor Fault      Alarm:  User Interface Blue Chilling LED flashing, Compressor is OFF and unit will  alarm 20 times.              The factory Cold Water temperature set point is 5°C (41°C).  The Thermistor that controls the  refrigeration system is located in the well in the UV Cold tank.        Possible Reason  Solution  Check continuity of thermistor with multimeter.  Replace  Cold Water Thermistor  Thermistor as needed.          WL290 Manual                                                                      Page 43   Revision 7‐1‐2019 ...
  • Page 44 It typically takes 10 minutes for the 500W to heat the 1.6 Liter of room temperature (ambient) water  to the 85°C (185°F) set point.     Possible Reason  Solution  Check continuity of thermistor with multimeter.  Replace  Hot Water Thermistor  Thermistor as needed.      3. Green LED Flashing ‐ Filter Service Alert    Alarm:  User Interface Green Filter LED flashing, and unit will alarm 20 times.          Factory Setting Timer for Filters Life is turned off.  When the Filter Life Timer has been programmed  to 6, 9 or 12 months the Filter Service Alert will alarm to recommend replacing the filters.    Possible Reason  Solution  Change Filters.    Reset Filter Life Timer by pressing the Red Reset button  located at the back panel on rear of unit for 3 seconds.  Unit  will alarm 3 times to indicate that Filter Timer has been  Filter Life Time programmed  reset.  has been exceeded.              WL290 Manual                                                                      Page 44   Revision 7‐1‐2019 ...
  • Page 45  Compressor turns off   UV Lamp and Ballast are off   Pump is off   Solenoid Valves are all off.   Alarm will sound 20 times.                Possible Reason  Solution  Most leaks will be detected by the internal WL290 Water  Treatment System leak detection system that will trigger or  Water Leak  turn off the inlet solenoid valve.    Isolate the supply and start normal fault‐finding procedures.    5. Green Power LED Flashing ‐ Pump Fault    Alarm:     User Interface Green Power LED flashing    Pump is Off   Compressor Off   UV Lamp    Ballast is Off ...
  • Page 46 6. All LED’s Flash and Machine Turns Off ‐ Pump drawing too much power    Alarm:   Machine turns on and fills   Pump turns on    All LED’s flash (indication that the Main PCB is rebooting)   Machine turns off                      Possible Reason  Solution  To verify that the pump is locked up:    Disconnect pump    Pump drawing too much  Turn machine on.  If machine stays on, then it is the pump  power  that is drawing too much power.    Replace the Pump        WL290 Manual                                                                      Page 46   Revision 7‐1‐2019 ...
  • Page 47 RESETTING THE TWO HOT TANK OVERLOAD DEVICES (HIGH LIMIT SAFETY)               1.  Turn off Red Heater and Compressor Power Switch O = OFF on rear of unit.   2.  Unplug the Power Cord from rear of unit.       Remove 4 Phillip Screws from the Access Panel on rear of unit  3.  and Lower Access Panel.     Locate protective metal box on rear of Hot Tank.  Push down on top of metal box to  access the two Overload Reset Devices.    4.    Press the Overload Reset Devices.    5.  Reattach the metal box by depressing the top flap of the metal box so it snaps back into  6.  its original position on the Hot Tank.  WL290 Manual                                                                      Page 47   Revision 7‐1‐2019 ...
  • Page 48       7.  Replace the Access Panel and 4 Philips screws.   8.  Plug in the Power Cord.    Make sure the hot and cold tanks are filled with water BEFORE turning on the Red  9.  Heater and Compressor Power Switch        CAUTION!  NEVER TURN ON HEATER BEFORE FILLING HOT TANK.  Red Heater and Compressor Power Switch must be in the O=OFF position    while the Hot Tank is empty.  Damage could occur within one minute and    the overload (high limit) will require manual reset if heater is turned on  with an empty Hot Tank.  10.  Verify the cooler is fully operational before installing it at the customers’ site.        WL290 Manual                                                                      Page 48   Revision 7‐1‐2019 ...

  • Page 49: Power Troubleshooting

    POWER TROUBLESHOOTING INDEX       1. No Power    2. Water is not being Heated or Chilled    3. Compressor Runs but does Not Chill    4. Compressor is Not Running       1. No Power      Possible Reason  Solution  Verify the building electrical supply to the WL290  Water Treatment System unit is on.    Verify the power cord is plugged in.    No power supplied  Verify the power indicator light is on.    Test the fuse.    Start normal electrical fault‐finding procedures using  the electrical diagram located in this manual    2. Water is Not being Heated or Chilled      Possible Reason ...
  • Page 50   4. Compressor is Not Running      Possible Reason  Solution      Red Heater and Compressor  Turn Red Heater and Compressor  Power Switch button on unit is in  Power Switch on.  I = ON  the off position      Turn Red Heater and Compressor  Power Switch off.  O = OFF.    Remove the compressor cap on side of  the compressor;      Disconnect the black and red terminal connectors;   Compressor Starting Circuit    Inspect the compressor starter and overload relay  for any defects.    Replace components(s) as needed.    Turn Red Heater and Compressor Power Switch on  I = O and retest compressor operation.  Check continuity of thermistor with multimeter.   Check the Cold‐Water Thermistor  Replace Thermistor as needed.        WL290 Manual                                                                      Page 50   Revision 7‐1‐2019 ...
  • Page 51 6. Small Amount of Water Periodically Dispenses from Faucet Automatically    7. Dispense Buttons Stick    8. Water Leaks    Included in this section are the Draining Instructions.       1. Hot Water flows, Cold Water does not flow.      Possible Reason  Solution  Disconnect power supply for one hour to allow tank  to defrost.    Flush the cold‐water system.    Check that the cold thermistor settings are correct  Cold tank frozen  Cold‐Water Temperature     Factory Set Point 5°C (41°F)     Adjustable 3°‐ 7°C (37°F ‐ 45°F)    Mechanical Water Outlet  Check that the mechanical water outlet faucet valve  Faucet Valve  is operating correctly and that water flows through it.        WL290 Manual                                                                      Page 51   Revision 7‐1‐2019 ...
  • Page 52 Check that the mechanical water outlet faucet valve is  operating and the water flows through it.        3. Low Flow of Water – Rated Service Flow is 1.89 Liters (0.5 gallons) per Minute       Possible Reason  Solution  Rated Flow Rate is 1.89 Liters (0.5 gallons) per minute.   Determine Flow of  Check flow rate by dispensing into a container to measure  Water   for one minute and measure the amount of water that was  dispensed.    Feed lines can restrict flow if run long distances from the  Feed Lines too small  supply.  It may be necessary to increase the supply line (e.g.,  use 3/8” feed line vs. ¼”.  Elbows and turns in the  Minimize elbows and turns in the feed line.  feed line  Filters with high pressure drop due to fouling or just by  Filters  design.  Change filters more frequently or go to higher  micron size filter for local water conditions.  Follow flow path to ensure there are no undiscovered  Restrictions  restrictions due to debris or malfunctioning valves, including  the supply valve at the source.  Add a booster pump to the supply line if the feed is slower  Booster Pump  than needed.        WL290 Manual                                                                      Page 52   Revision 7‐1‐2019 ...
  • Page 53 Exhausted Filter  Replace the Filter  Turn power off; unplug the unit and visually inspect  solenoid connections into the Display PCB.   Verify  Solenoid connection to the  the soldering points on connections are secure into  Display PCB  the board.    Remove the PCB to inspect the front of the board.  Solenoid Valve is  Inspect valve components for proper function.   Malfunctioning  Replace as necessary.    5. No Water Will Dispense from Unit      Possible Reason  Solution  The correct input water pressure is critical to the  performance of the unit to allow solenoids to open.    Check water pressure at the inlet bulkhead with a  water pressure gauge.    Too much water pressure.     Recommend 40 to 60 psi for  Additional method of verification is to turn off  the WL290 Water Treatment  water to unit and press the dispense button.  Does  System to operate properly.  the solenoid open without water pressure to the  unit?  Listen for solenoid to activate, not button  “click”.    Adjust water pressure to 40‐60 psi.    WL290 Manual                                                                      Page 53   Revision 7‐1‐2019 ...
  • Page 54 Closed water supply valve  Open the water supply valve.  The unit is not properly plugged  Check electrical outlet connection, or for blown  into electrical outlet  circuit breaker.    Red Heater and Compressor  Turn Red Heater and Compressor  switch on.    button on unit is in the off  position  I = ON  Fuse Blown  Replace the Fuse as needed.  Water is present in the bottom  Remove the top cover and front panel.  Tip the unit  tray, causing the leak detection  slightly to drain, dry bottom tray completely.  to trigger.  .  Exhausted Filter / Membrane  Replace filters / membrane as needed.        WL290 Manual                                                                      Page 54   Revision 7‐1‐2019 ...
  • Page 55   6. Small Amount of Water Periodically Dispenses from Faucet Automatically      Possible Reason  Solution  The correct input water pressure is critical to the  performance of the unit to allow solenoids to open.    Check water pressure at the inlet bulkhead with a water  Too much water pressure.   pressure gauge.    Recommend 40 to 60 psi    for the WL290 Water  Additional method of verification is to turn off water to  Treatment System to  unit and press the dispense button.  Does the solenoid  operate properly.  open without water pressure to the unit?  Listen for  solenoid to activate, not button “click”.    Adjust water pressure to 40‐60 psi.      Drain unit according to Drain Instructions that are  included further below in this Troubleshooting Section.    Obstruction in solenoid  Remove Reservoir Tank  housing is preventing    proper sealing of  Open Faucet Housing and check for Debris.  component.    Put faucet back together, replace reservoir and fill unit.  If  faucet continues to drip, replace the faucet.    7. Dispense Buttons Stick ...
  • Page 56 DRAINING INSTRUCTIONS    Drain the WL290 Water Treatment System for transportation.           WARNING!  STORE UNIT EMPTY.  ALWAYS SANITIZE BEFORE REUSE.  The unit must be completely drained and sealed before storing to avoid stagnation and reduce  microbial growth).      Prior to draining the Hot Tank, turn off the Red Heater and Compressor Power  Switch O = OFF, and dispense 2 liters of hot water from the machine.  As hot water  is dispensed from the faucet of the unit, colder water will be introduced into the  Hot Tank.  Since the Red Power switch is turned off, the heater will not energize  and heat the incoming tap water.  Following this precaution prevents exposing  personnel and equipment (drains, catch basin, etc.) to scalding hot water.    Disable Cold and Hot Tanks    1. Turn off the Red Heater and Compressor Power Switch to disable the heater and  compressor.  2. Dispense 2 liters of water through the Hot Tank to cool the water temperature in  the Hot Tank and avoid burns.           WARNING!  HOT WATER CAN BURN OR SCALD.  Hot water should be dispensed carefully into insulated container to avoid injury.     Turn off Water Supply and Bleed Water Pressure    3. Isolate the unit from feed water by turning off the supply.   4. Dispense cold still water to relieve any pressure built up in the system.  5. Remove the water supply line from the hose adaptor.    Drain the Cold‐Water Tank and Circuit    6. Remove Hose Adaptor. ...

  • Page 57: Hot Water Troubleshooting

    No power to heater elements    Turn Red Heater and Compressor Switch on.    I = ON  Hot Tank Overload Devices  Hot Tank Overload Devices (High Safety Limit) will “click”  (High Safety Limit) tripped    when pushed.  The Hot Tank Overload Devices (High    Safety Limit) are automatically reset when pressed.    Hot Tank Overload Devices    (High Safety Limit) is a safety  See Resetting Hot Tank Overload Devices (High Safety  feature to ensure the tank does  Limit) Instructions that are included further below in this  not overheat.  Troubleshooting Section  Turn Power off.      Check OHM’s resistance across terminals on each of the  Hot Tank Overload Devices  Hot Tank Overload Devices (High Safety Limit) separately.  (High Safety Limit) “open” on  Good components will indicate a closed circuit or zero  Hot Tank  OHM’s on the meter.    Replace components as necessary.  Visually inspect wire leads gong to the hot tank; confirm  Loose or improperly connected  proper connections to the heating elements.  wire(s) to the heating element /    hot tank.   Hot tank life is 3‐5 years, depending on usage.      WL290 Manual                                                                      Page 57   Revision 7‐1‐2019 ...
  • Page 58 *Typically, dealers swap out the hot tank at site, take back  to the shop to repair.  Turn Power off; Drain hot tank; Use multi‐meter to check  heater element for approximately 26 OHM’s resistance.    Heating Coil Not Working  Hot tank must be empty if you are checking for continuity.     Replace Hot Tank as necessary.          WL290 Manual                                                                      Page 58   Revision 7‐1‐2019 ...
  • Page 59 RESETTING THE TWO HOT TANK OVERLOAD DEVICES (HIGH LIMIT SAFETY)               1.  Turn off Red Heater and Compressor Power Switch O = OFF on rear of unit.   2.  Unplug the Power Cord from rear of unit.       Remove 4 Phillip Screws from the Access Panel on rear of unit  3.  and Lower Access Panel.     Locate protective metal box on rear of Hot Tank.  Push down on top of metal box to  access the two Overload Reset Devices.    4.    Press the Overload Reset Devices.    5.  Reattach the metal box by depressing the top flap of the metal box so it snaps back into  6.  its original position on the Hot Tank.  WL290 Manual                                                                      Page 59   Revision 7‐1‐2019 ...
  • Page 60       7.  Replace the Access Panel and 4 Philips screws.   8.  Plug in the Power Cord.    Make sure the hot and cold tanks are filled with water BEFORE turning on the Red  9.  Heater and Compressor Power Switch        CAUTION!  NEVER TURN ON HEATER BEFORE FILLING HOT TANK.  Red Heater and Compressor Power Switch must be in the O=OFF position    while the Hot Tank is empty.  Damage could occur within one minute and    the overload (high limit) will require manual reset if heater is turned on  with an empty Hot Tank.  10.  Verify the cooler is fully operational before installing it at the customers’ site.        WL290 Manual                                                                      Page 60   Revision 7‐1‐2019 ...
  • Page 61 TASTE / ODOR ISSUE TROUBLESHOOTING       1. Bad or Plastic Taste      Possible Reason  Solution  Reservoir not flushed  If the unit is new, it may need flushing for a longer time.  properly      WL290 Manual                                                                      Page 61   Revision 7‐1‐2019 ...
