Montage

Enlevez le support du moniteur pour le montage
Pour préparer le moniteur pour une autre méthode e montage :
1. Placez les mains de chaque côté du moniteur en le soulevant dans sa
position la plus haute. Enlevez la gaine de câble (Figure M.1).
REMARQUE: Si vous avez la difficulté enlever la couverture
de câble, soulevez svp la la couverture (vers le dessus du
moniteur) afin de dècrocher la couverture du stand,
alors l'enlever, comme montré dedans (Figure).
Manipulez avec soin en enlevant la couverture de câcle.
2. Débranchez tous les câbles.
3. Placez le moniteur avec l'écran vers le bas sur une
surface non abrasive (Figure M.2).
REMARQUE: Faites attention lorsque le moiteur est couché sur sa face avant
afin d'éviter d'endommager les boutons sur l'avant.
4. Ôtez les 2 vis qui fixent le support au moniteur (Figure M.2).
5. Soulevez le support pour déclencher les crochets supérieurs et enlevez le
support (Figure M.3).
6. Ôtez les 2 vis sur le dessus du moniteur (Figure M.4). Le moniteur est
maintenant prêt à être monté de façon différente.
7. Branchez les câbles à l'arrière du moniteur.
8. Inversez ce processus pour remettre le support en place
REMARQUE: N'utilisez que la méthode de montage alternative compatible VESA.
Prenez des précautions pour ôter le support du moniteur.

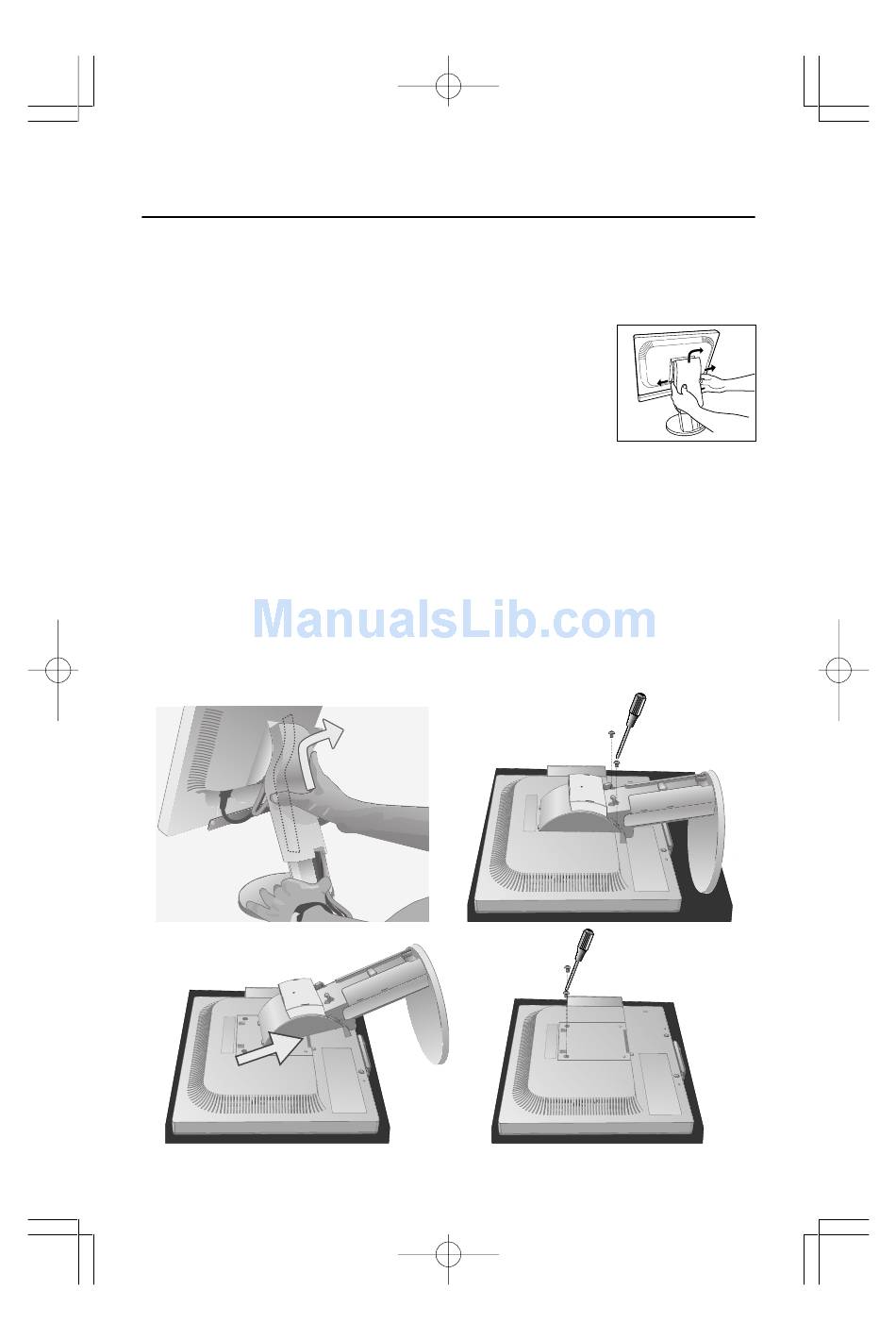

Figure M.1
