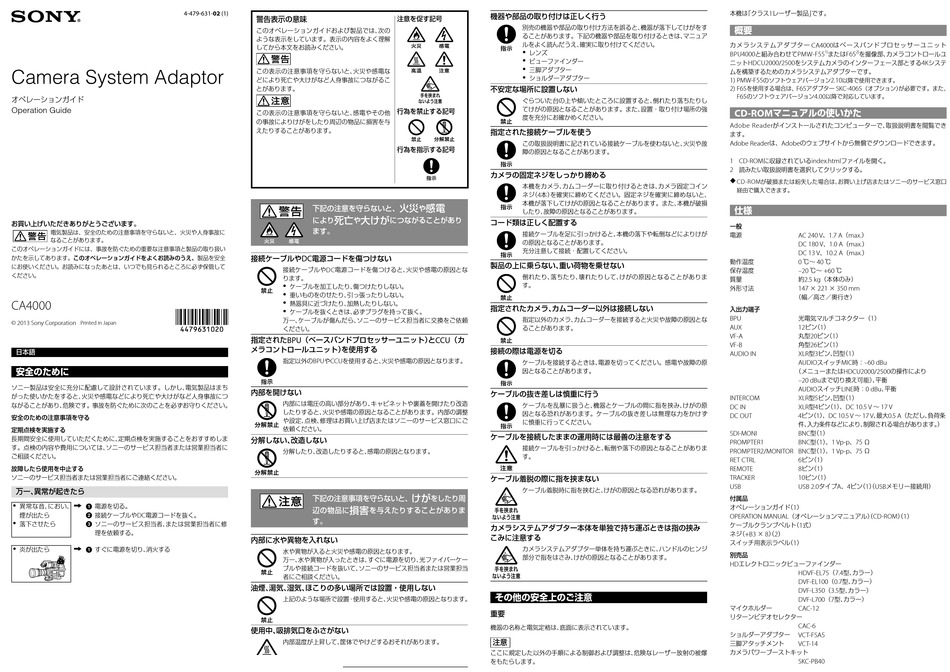

Sony CA4000 Operation Manual

4-479-631-02 (1)
Camera System Adaptor
オペレーションガイド
Operation Guide
お買い上げいただきありがとうございます。
電気製品は、安全のための注意事項を守らないと、火災や人身事故に
なることがあります。
このオペレーションガイドには、事故を防ぐための重要な注意事項と製品の取り扱い
かたを示してあります。このオペレーションガイドをよくお読みのうえ、製品を安全
にお使いください。お読みになったあとは、いつでも見られるところに必ず保管して
ください。
CA4000
© 2013 Sony Corporation
Printed in Japan
日本語
安全のために
ソニー製品は安全に充分に配慮して設計されています。しかし、 電気製品はまち
がった使いかたをすると、 火災や感電などにより死亡や大けがなど人身事故につ
ながることがあり、 危険です。事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
定期点検を実施する
長期間安全に使用していただくために、 定期点検を実施することをおすすめしま
す。点検の内容や費用については、 ソニーのサービス担当者または営業担当者に
ご相談ください。
故障したら使用を中止する
ソニーのサービス担当者または営業担当者にご連絡ください。
万一、 異常が起きたら
異常な音、 におい、   電源を切る。
ˎ ˎ
煙が出たら  接続ケーブルや 電源コードを抜く。
DC
ˎ ˎ 落下させたら  ソニーのサービス担当者、 または営業担当者に修
理を依頼する。
ˎ ˎ 炎が出たら   すぐに電源を切り、 消火する
警告表示の意味 注意を促す記号
このオペレーションガイドおよび製品では、 次の
ような表示をしています。表示の内容をよく理解
してから本文をお読みください。
この表示の注意事項を守らないと、 火災や感電な
どにより死亡や大けがなど人身事故につながるこ
とがあります。
行為を禁止する記号
この表示の注意事項を守らないと、 感電やその他
の事故によりけがをしたり周辺の物品に損害を与
えたりすることがあります。
行為を指示する記号
火災 感電
下記の注意を守らないと、 や
死亡 大けが
により や につながることがあり
ます。
接続ケーブルや 電源コードを傷つけない
DC
接続ケーブルや 電源コードを傷つけると、 火災や感電の原因とな
DC
ります。
ケーブルを加工したり、 傷つけたりしない。
ˎ ˎ
重いものをのせたり、 引っ張ったりしない。
ˎ ˎ
ˎ ˎ 熱器具に近づけたり、 加熱したりしない。
ケーブルを抜くときは、 必ずプラグを持って抜く。
ˎ ˎ
万一、 ケーブルが傷んだら、 ソニーのサービス担当者に交換をご依頼
ください。
指定された （ベースバンドプロセッサーユニット） と
BPU
メラコントロールユニット） を使用する
指定以外の や を使用すると、 火災や感電の原因となります。
BPU CCU
内部を開けない
内部には電圧の高い部分があり、 キャビネットや裏蓋を開けたり改造
したりすると、 火災や感電の原因となることがあります。内部の調整
や設定、 点検、 修理はお買い上げ店またはソニーのサービス窓口にご
依頼ください。
分解しない、 改造しない
分解したり、 改造したりすると、 感電の原因となります。
けが
下記の注意事項を守らないと、 をしたり周
損害
辺の物品に を与えたりすることがありま
す。
内部に水や異物を入れない
水や異物が入ると火災や感電の原因となります。
万一、 水や異物が入ったときは、 すぐに電源を切り、 光ファイバーケー
ブルや接続コードを抜いて、 ソニーのサービス担当者または営業担当
者にご相談ください。
油煙、 湯気、 湿気、 ほこりの多い場所では設置・使用しない
上記のような場所で設置・使用すると、 火災や感電の原因となります。
使用中、 吸排気口をふさがない
内部温度が上昇して、 筐体でやけどするおそれがあります。
機器や部品の取り付けは正しく行う
別売の機器や部品の取り付け方法を誤ると、 機器が落下してけがをす
ることがあります。下記の機器や部品を取り付けるときは、 マニュア
ルをよく読んだうえ、 確実に取り付けてください。
レンズ
ˎ ˎ
ˎ ˎ ビューファインダー
ˎ ˎ 三脚アダプター
ショルダーアダプター
ˎ ˎ
不安定な場所に設置しない
ぐらついた台の上や傾いたところに設置すると、 倒れたり落ちたりし
てけがの原因となることがあります。また、 設置・取り付け場所の強
度を充分にお確かめください。
指定された接続ケーブルを使う
この取扱説明書に記されている接続ケーブルを使わないと、 火災や故
障の原因となることがあります。
カメラの固定ネジをしっかり締める
本機をカメラ、 カムコーダーに取り付けるときは、 カメラ固定コイン
ネジ （ 本） を確実に締めてください。固定ネジを確実に締めないと、
4
本機が落下してけがの原因となることがあります。また、 本機が破損
したり、 故障の原因となることがあります。
コード類は正しく配置する
接続ケーブルを足に引っかけると、 本機の落下や転倒などによりけが
の原因となることがあります。
充分注意して接続・配置してください。
製品の上に乗らない、 重い荷物を乗せない
倒れたり、 落ちたり、 壊れたりして、 けがの原因となることがありま
す。
指定されたカメラ、 カムコーダー以外は接続しない
指定以外のカメラ、 カムコーダーを接続すると火災や故障の原因とな
ることがあります。
（カ
CCU
接続の際は電源を切る
ケーブルを接続するときは、 電源を切ってください。感電や故障の原
因となることがあります。
ケーブルの抜き差しは慎重に行う
ケーブルを乱暴に扱うと、 機器とケーブルの間に指を挟み、 けがの原
因となる恐れがあります。ケーブルの抜き差しは無理な力をかけず
に慎重に行ってください。
ケーブルを接続したままの運用時には最善の注意をする
接続ケーブルを引っかけると、 転倒や落下の原因となることがありま
す。
ケーブル着脱の際に指を挟まない
ケーブル着脱時に指を挟むと、 けがの原因となる恐れがあります。
カメラシステムアダプター本体を単独で持ち運ぶときは指の挟み
こみに注意する
カメラシステムアダプター単体を持ち運ぶときに、 ハンドルのヒンジ
部分で指をはさみ、 けがの原因となることがあります。
その他の安全上のご注意
重要
機器の名称と電気定格は、 底面に表示されています。
注意
ここに規定した以外の手順による制御および調整は、 危険なレーザー放射の被爆
をもたらします。
本機は 「クラス レーザー製品」 です。
1
概要
カ メ ラ シ ス テ ム ア ダ プ タ ー は ベ ー ス バ ン ド プ ロ セ ッ サ ー ユ ニ ッ ト
CA4000
と組み合わせて または を撮像部、 カメラコントロールユ
BPU4000 PMW-F55 1) F65 2)
ニット をシステムカメラのインターフェース部とする
HDCU2000/2500
ムを構築するためのカメラシステムアダプターです。
1) PMW-F55 のソフトウェアバージョン 2.10 以降で使用できます。
2) F65 を使用する場合は、 F65 アダプター SKC-4065 （オプション） が必要です。また、
F65 のソフトウェアバージョン 4.00 以降で対応しています。
CD-ROM マニュアルの使いかた
がインストールされたコンピューターで、 取扱説明書を閲覧でき
Adobe Reader
ます。
は、 のウェブサイトから無償でダウンロードできます。
Adobe Reader Adobe
に収録されている ファイルを開く。
1 CD-ROM index.html
読みたい取扱説明書を選択してクリックする。
2
が破損または紛失した場合は、 お買い上げ店またはソニーのサービス窓口
˜ ˎ CD-ROM
経由で購入できます。
仕様
一般
電源 、 （ ）
AC 240 V 1.7 A max.
、 （ ）
DC 180 V 1.0 A max.
DC 13 V 、 10.2 A （ max. ）
動作温度 ℃∼ ℃
0 40
保存温度 ℃∼ ℃
–20 +60
質量 約 （本体のみ）
2.5 kg
外形寸法 × ×
147 221 350 mm
（幅／高さ／奥行き）
入出力端子
光電気マルチコネクター（ ）
BPU 1
ピン （ ）
AUX 12 1
丸型 ピン （ ）
VF-A 20 1
角型 ピン （ ）
VF-B 26 1
AUDIO IN XLR 型 3 ピン、 凹型 （ 1 ）
スイッチ 時：
AUDIO MIC –60 dBu
（メニューまたは の操作により
HDCU2000/2500
まで切り換え可能） 、 平衡
–20 dBu
スイッチ 時： 、 平衡
AUDIO LINE 0 dBu
型 ピン、 凹型 （ ）
INTERCOM XLR 5 1
型 ピン （ ） 、 ∼
DC IN XLR 4 1 DC 10.5 V 17 V
ピン （ ） 、 ∼ 、 最大 （ただし、 負荷条
DC OUT 4 1 DC 10.5 V 17 V 0.5 A
件、 入力条件などにより、 制限される場合があります。 ）
SDI-MONI BNC 型 （ 1 ）
型 （ ） 、 、 Ω
PROMPTER1 BNC 1 1 Vp-p 75
型 （ ） 、 、 Ω
PROMPTER2/MONITOR BNC 1 1 Vp-p 75
ピン （ ）
RET CTRL 6 1
ピン （ ）
REMOTE 8 1
ピン （ ）
TRACKER 10 1
タイプ 、 ピン （ ） （ メモリー接続用）
USB USB 2.0 A 4 1 USB
付属品
オペレーションガイド （ ）
1
（オペレーションマニュアル） （ ） （ ）
OPERATION MANUAL CD-ROM 1
ケーブルクランプベルト （ 式）
1
ネジ （ × ） （ ）
+B3 8 2
スイッチ用表示ラベル （ ）
1
別売品
エレクトロニックビューファインダー
HD
（ 型、 カラー）
HDVF-EL75 7.4
（ 型、 カラー）
DVF-EL100 0.7
DVF-L350 （ 3.5 型、 カラー）
（ 型、 カラー）
DVF-L700 7
マイクホルダー
CAC-12
リターンビデオセレクター
CAC-6
ショルダーアダプター
VCT-FSA5
三脚アタッチメント
VCT-14
カメラパワーブーストキット
SKC-PB40
システ
4K
