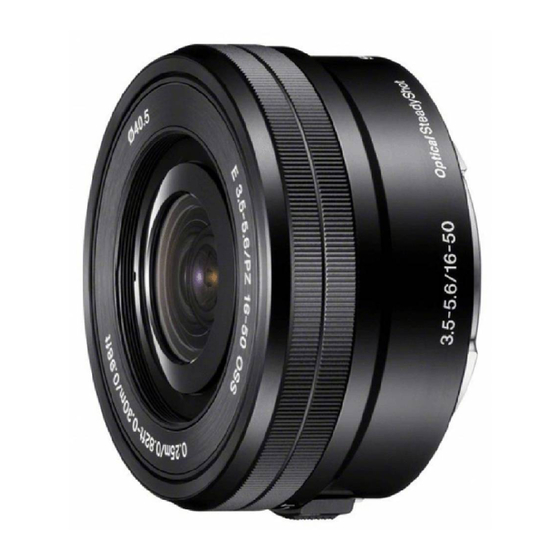

Sony SELP1650 Service Manual

Interchangeable lens
Hide thumbs Also See for SELP1650:

Advertisement

Quick Links

Download this manual
(E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
SERVICE MANUAL
Ver. 1.6 2017.03
Revised-6
Replace the previously issued
SERVICE MANUAL 9-834-693-16
with this Manual.
Link (English)
SPECIFICATIONS
SERVICE NOTE
NOTE ON REPLACEMENT OF SERVICE
DISASSEMBLY
EXCLUSIVE OPTICS BLOCK
Link (Japanese)
SERVICE NOTE
SPECIFICATIONS
DISASSEMBLY
サービス専用光学ブロッ ク交換時の注意

分解図につきましては， 英語版を
ご参照ください。
SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
9-834-693-17
SELP1650
US Model
Canadian Model
AEP Model
Chinese Model
Japanese Model
REPAIR PARTS LIST
ADJUSTMENTS
REPAIR PARTS LIST
ADJUSTMENTS
INTERCHANGEABLE LENS
Sony Corporation
Revision History
Ver.
Date
History
1.0
2012.11
Official Release
1.1
2012.11
Revised-1
• Change of DISASSEMBLY.
(A1 12-283)
English:
Japanese:
• Change of REPAIR PARTS LIST.
Page 3-1
1.2
2013.04
Revised-2
・ Change of "NOTE ON REPLACEMENT OF SERVICE EXCLUSIVE
OPTICS BLOCK"
(A2 12-344)
Page 3
・ Change of DISASSEMBLY
English:
Japanese:
・ Change of REPAIR PARTS LIST
Page 3-1
・ Addition of Section 4. ADJUSTMENTS
English: Page 4-1, 4-2, 4-3, 4-4, 4-5, 4-6
Japanese: Page 4-1, 4-2, 4-3, 4-4, 4-5, 4-6
1.3
2013.09
Revised-3
• Change of REPAIR PARTS LIST.
(A3 13-090)
Page 3-1
・ Change of ADJUSTMENTS.
English: Page 4-1
Japanese: Page 4-1
1.4
2016.08
Revised-4
• Change of REPAIR PARTS LIST.
(A4 15-174)
Page
3-1,
• Revision of ADJUSTMENTS.
English:
Japanese:
1.5
2017.02
Revised-5
• Change of REPAIR PARTS LIST.
(A5 16-063)
Page
3-1,
1.6
2017.03
Revised-6
• Revision of REPAIR PARTS LIST.
(A6 16-122)
Page 3-1
• Revision of ADJUSTMENTS.
English:
Japanese:
983469317.pdf
Contents
—
Page
2-2, 2-4, 2-5,
2-6
Page
2-2, 2-4, 2-5,
2-6
Page
2-1, 2-2, 2-4,
2-6
Page
2-1, 2-2, 2-4,
2-6
3-2
Page 4-1
Page 4-1
3-2
Page 4-1
Page 4-1
Published by Sony Techno Create Corporation
S.M. Rev.
issued
—
Yes
Yes
Yes
Yes
Yes
Yes
2017C08-1
© 2017.03

Advertisement

loading

Related Manuals for Sony SELP1650

Summary of Contents for Sony SELP1650

  • Page 1 Link (Japanese) SERVICE NOTE REPAIR PARTS LIST SPECIFICATIONS DISASSEMBLY ADJUSTMENTS サービス専用光学ブロッ ク交換時の注意   INTERCHANGEABLE LENS 分解図につきましては， 英語版を ご参照ください。 2017C08-1 SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS) © 2017.03 Sony Corporation 9-834-693-17 Published by Sony Techno Create Corporation...

  • Page 2: Specifications

    Lens (1), Front lens cap (1), Rear lens cap (1), Set of printed documentation   レンズ （1） 、レンズフロントキャップ （1） 、レンズリヤキャップ （1） 、印刷物一式 Design and specifications are subject to change without notice. 仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。 is a trademark of Sony Corporation. はソニー株式会社の商標です。 SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 3 Note: The lens cannot be detected when the E-mount lens is connected to the NEX-3/5/C3 without releasing the specified flag. •  レンズ調整プログラム （E-Mount Lens Adjustment  （Adjustment Application for Service） ） の，[Service Flag OFF (S)] を実施する。 Displayed as “F--” 注意 ：   専用フラグ解除せずに， E-mountレンズをカメラに装着してもレンズを認識しません。   「F--表示」 SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 4 • Be sure to control soldering iron tips used for unleaded solder and those for leaded solder so they are managed separately. Mixing unleaded solder and leaded solder will cause detachment phenomenon. SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS) 1-1E...

  • Page 5: Note For Repair

    Chip-A Notches Chip-B Chip Chip Chip-B Holes SERVICE TOOLS B-60 Adhesive bond (B-60): J-6082-616-A LOCTITE 460 or LOCTITE 460 or the equivalent the equivalent SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 6 3) Turn the outside and the inside of the Operation Barrel Assy counterclockwise until you feel a click and remove the Operation Barrel Assy. Operation Barrel Assy Outside Inside Hole Operation Barrel Assy SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 7 2. Insert the Flexible Board of the Switch Assy into the hole in the Outer Barrel Assy. 3. Slide the hook near the mark on the Switch Assy in the direction of arrow 2 to install the hook. SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 8 1st Lens Assy into the inner grooves of the Outer Barrel Assy. Grooves Outer Barrel Assy Zoom Cam Tube Projections Optical Unit Fixed Ring Switch Assy Flexible board Groove Projection SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 9 Cabinet number Fixed Ring Flexible board Projections Connector Fixed Ring Projections Hole of the Fixed Ring 2nd Lens Assy, 3rd Lens Assy Projections 2nd Lens Assy, 3rd Lens Assy Projections Connector SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 10 1st Light Shield Ring 1st Lens Assy Cutout 1st Lens Assy 1st Moving Frame Hole (small) Wall surface of the hole Apply the adhesive bond (B-60) Cutout 1st Light Shield Ring SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS) 2-6E...

  • Page 11: Exploded Views

    3) Turn the outside and the inside of the Operation Barrel Assy counterclockwise until you feel a click and remove the Operation Barrel Assy. Operation Barrel Assy Outside Inside Hole Operation Barrel Assy SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 12 4-594-306-01 Suffix -01 to -03 4-426-821- 4-594-306-01 Suffix -01 to -03 4-426-821- 4-594-306-01 Suffix -01 to -03 Ref. No. 23: Stationary Barrel 4-426-821- 4-594-306-01 (Mount Side) Suffix -01 to -03 SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)

  • Page 13: Supplied Accessories

    * 903 4-434-750-11 Instruction Manual (GERMAN, DUTCH, SWEDISH, イタリア語, ポルトガル語) ITALIAN, PORTUGUESE) * 953 4-434-750-21 取扱説明書 (ロシア語, ウクライナ語,  * 903 4-434-750-21 Instruction Manual (RUSSIAN, UKRAINIAN, 中国語 （繁体字） , 韓国語, アラビア語) TRADITIONAL CHINESE, KOREAN, ARABIC) SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS) 3-3E...

  • Page 14: Before Adjustment

    Steady Hall (S) Lens Sleep Magnet Resistor (S) Flange Back (S) F Number (S) Gyro Sensor (S) Rom Check Adjustment execute Check Replace the Service Lens Sleep Exclusive Optics Block SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 15 Extension Jig attachment (43.50 mm) (47.00 mm) (for lens test J-6082-608-A J-6082-797-A projector) J-6082-775-A J-19 J-20 J-21 Siemens star chart J-6080-875-A Resolution Check Chart (ILC) FB Chart 10 mm J-6082-813-A J-6082-819-A SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 16 Flange back gauge (43.50 mm) Extension Jig (47.00 mm) 1000 mm collimator FB Tester Stand A-E mount conversion attachment Camera Table 200×200 E-Mount Extension Jig Camera (General E-mount interchangeable lens digital camera) SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 17 (3) Start “BLG-TestProgramV[][][].exe”. 7. When [Open] is clicked and communication between personal computer and B-L Control Box is connected, the button name changes to [Close] and the [Power] button is made active. SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 18 Motorized zoom: Set the focal length and zoom speed from the lens adjustment program, and click [Zoom(Focal Dist.)]. (If a time-out error occurs, increase the zoom speed.) Select focal length Enter focal length (Select “ Input ” from the left pull-down menu.) Execute zoom Select zoom speed SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 19 Note: If it cannot be resolved even after replacing the 1 Group Block Assy and 2 Group Block Assy, replace the Service Exclusive Optics Block. Camera (General E-mount interchangeable lens digital camera) E-Mount Extension Jig Main switch Lamp switch SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 20 5. Turn the lamp switch of the Lens Test Projector (F) to OFF. 6. When the Lens Test Projector is cooled down after several minutes, turn the main switch of the Lens Test Projector (F) to OFF. SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 21 Focus drive (far) Focus drive (near) 10. Adjust the focus position with [Near] and [Far] while selecting “Focus Step” and “Low”/“Mid”/“High”, and then click [OK] to close the focus JOG window. SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 22 7. If the reference value is not satisfied, perform the “4-4. RESOLVING POWER ADJUSTMENT”. operating the program screen. Use the small projected image. (for High frequency) Sagittal (S) Meridional (M) The number of projective resolving power lines SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 23 Note: Check if the circle in the center is resolved clearly. Then, check to ensure the other circles (24 circles) are resolved symmetrically in vertical and horizontal directions. (A circle and its counterpart on the diametrically opposite side are resolved equally.) * Use Adobe Photoshop to check the image resolution. SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS) 4-10...
  • Page 24 Flange back Flange back adjustment jig adjustment jig Siemens star chart Checking Lens Checking Lens AC adaptor Checking Lens Flange back adjustment jig Camera To tripod screw Tripod (optional) SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS) 4-11...
  • Page 25 • Just me: Only for the user who logs in the PC now. Camera To USB connector To tripod screw USB cable Tripod (optional) HASP key Personal computer To USB connector SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS) 4-12...
  • Page 26 3. The camera selection window opens, and select “NEX-5”. Note: Only NEX-3/5/C3 cameras are available for the adjustment of the unit. When using a NEX-3 or NEX-C3 camera, select “NEX-5.” SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS) 4-13...
  • Page 27 3. Recording the adjustment data and releasing the adjustment mode are performed automatically by pushing the ENTER key. After processing, 2. Click the [×] button on the upper right of the main window to finish. “FINISHED” is displayed. 3. Turn off the power of camera. SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS) 4-14E...

  • Page 28: Service Note

    •  タンタルコンデンサのマイナス側は熱に弱いため交換時は注意してください。 本機には無鉛半田が使用されています。 6.  フレキシブルプリント基板の取扱いについて 無鉛半田を使用している基板には，無鉛(Lead Free)を意味するレッドフリーマークがプリントされています。 •  こて先温度を350℃前後にして行なってください。 (注意: 基板サイズによっては，無鉛半田を使用していてもレッドフリーマークがプリントされていないものがあります) •  同一パターンに何度もコテ先を当てないでください。(3回以内) •  パターンに力が加わらないよう注意してください。 : レッドフリーマーク 無鉛半田は，下記の点に注意して使用してください。 注意 電池の交換は，正しく行わないと破裂する可能性がありま •  半田こてのこて先温度は約350℃に設定してください。 す。電池を交換する場合には必ず同じ型名の電池又は同等 温度調節が無理な場合は，高温短時間で作業を行ってください。 品と交換してください。 注意：   半田こてを長く当てすぎると，基板のパターン(銅箔)がはがれてしまうことがありますので，注意してください。また，従 来の半田よりも粘性が強いため，IC端子などが半田ブリッジしないように注意してください。 •  半田こてのこて先は，必ず無鉛半田用と有鉛半田用に分けて管理してください。 無鉛半田と有鉛半田が混在すると剥離現象が発生してしまいます。 SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS) 1-1E...
  • Page 29 J-6082-609-1 J-6082-609-2 レンズ専用治具にチップA，またはチップBを取り付ける。 切り欠き用: チップA 穴用: チップB 下図のようにレンズ専用治具をレンズブロック等の穴，または切り欠きに合わせて使用する。 切り欠き,または チップA 穴の幅に合わせて 調節する レンズ専用治具 チップA 切り欠き チップB チップ チップ チップB 穴 副資材について B-60 ボンド (B-60): J-6082-616-A ボンド (ロックタイト460) ロックタイト460 または相当品 または相当品 SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 30 HELP03 HELP04 (Note 3) HELP01 １群前板 HELP02 操作環Assy (Note 1, 2) (Note 2) 操作環部組の外し方 前外装カバー 1) レンズ専用治具 (チップB) を操作環Assyの穴3箇所のうちいずれか2箇所に差し込む。 2) 外側部を回転させてチップBの先が奥まで入る位置を探し, 外側部と内側部が同時に回転すること   を確認する。 3) 反時計方向に外側部と内側部をクリック感があるところまで回転させて,操作環Assyを取り外す。 操作環Assy 外側部 内側部 穴 操作環Assy SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 31 5.  操作環Assyの外側部と内側部を時計方向にクリック感があるところまで回転させる。 のフレキ スリット 6.  操作環Assyの動作を確認する。 6.  MF-PR押さえ板の薄く長いツメを固定保持環Assyの大きい穴に差し込む。 操作環Assy 7.  MF-PR押さえ板の薄く長いツメを段差まで押し込み，逆側の厚く短いツメを矢印3方向にスライドさせて取り付ける。 外側部 MF-PR押さえ板 MF-PR押さえ板 内側部 長いツメ 短いツメ 穴 段差 操作環Assy HELP02 大きい穴 固定保持環Assy 1.  スイッチ部組のフレキに図のように折り癖を付ける。 スイッチ部組 フレキ 2.  固定保持環Assyの穴にスイッチ部組のフレキを差し込む。 3.  スイッチ部組の指標に近いフックを矢印2方向にスライドさせて取り付ける。 SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 32 固定環 1群前板 3群部組 1群前板 ズームカム環 2群部組 1群移動枠 基準 1群部組 1.  ズームカム環に固定環を取り付け，ズームリセットPI保持部とギアが下図の位置になるまで，固定環を回転させる。 注意：固定環のバヨネットが勘合していることを確認してください。 バヨネット ズームリセット PI保持部 HELP04 固定環 ギア部 固定保持環のスイッチ部組とフレキの位置を合わせて，1群部組の突起３箇所を固定保持環の内径に挿入させながら，固定保持環 Assyをマウント側から光学部組に組み付けてください。 溝 固定保持環Assy ズームカム環 突起 光学部組 固定環 スイッチ部組 フレキ 溝 突起 SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 33 1群部組 ギアの右端 (接眼側より) 6.  2群部組の突起3箇所を固定環の穴に通すため，固定環のキャビネットナンバーの位置をズームカム環のギアの端に合わせる。 溝 (内周) 2群部組の突起 固定環の穴 固定環， ズームカム環のギアの端 ズームカム環 固定環， ズームカム環 固定環の穴 溝 (内周) キャビネットナンバー 溝 (内周) フレキ 突起 固定環 コネクタ 固定環の穴 突起 2群部組， 3群部組 突起 2群部組， 3群部組 突起 コネクタ SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 34 7.  1群部組を押しながら，ズームカム環を矢印A方向に回転させ，ワイド端の状態にする。 HELP06   このとき固定環の穴3箇所に2群部組の突起3箇所を通り抜けさせる。 ボンド (B-60): J-6082-616-A ズームカム環 2群部組の突起 1.  図のように位置を合わせ，1郡レンズ部組を1郡移動枠に取り付ける。 2.  1郡押さえばね2個を置く。 3.  1郡移動枠のねじ部2箇所にボンド (B-60)を塗布する。 4.  図のように位置を合わせ，1郡遮光環を移動枠に取り付け、反時計方向に締め付ける。 クリック部 1郡押さえばね 1郡遮光環 1郡レンズ部組 切り欠き 1群部組 1郡移動枠 穴 (小) 穴側面 ボンド (B-60) を塗布 切り欠き 1郡遮光環 SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS) 2-6E...
  • Page 35 ● ● ● ● ● ● E-Mount Lens Adjustment Lens Device (S) 4-6項 Lens Sleep ● ● ● ● ● ● ● ● ● ● Steady Hall (S) Magnet Resistor (S) Flange Back (S) F Number (S) Gyro Sensor (S) Rom Check Adjustment execute Check Lens Sleep サービス専用光学ブロックを交換 終了 SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 36 E-Mount APSC 治具 ボックス (レンズ投影機用  J-6082-774-A (チャート)) J-6082-836-A J-16 J-17 J-18 Eマウント 延長治具 (47.00 mm) フランジバック ゲージ (43.50 mm) J-6082-797-A アタッチメント J-6082-608-A (レンズ投影機用) J-6082-775-A J-19 J-20 J-21 ジーメンス スターチャート J-6080-875-A 解像度チェックチャート (ILC) FB チャート 10 mm J-6082-813-A J-6082-819-A SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 37 •  フォーカスモード: マニュアルフォーカス •  手ブレ: OFF 目盛りリング •  絞り: 開放 FBテスター スタンド 2.  対物レンズ (10x) に延長治具 (47.00 mm) を取り付け，フランジバック測定器に取り付ける。 3.  フランジバック測定器に被検レンズを取り付け，1000 mmコリメータを設置する。 カメラテーブル 200×200 フランジバックゲージ （43.50 mm） 被検レンズ 延長治具 （47.00 mm） 1000 mmコリメータ FBテスター スタンド   A-E変換アタッチメント カメラテーブル 200×200 Eマウント延長治具 カメラ （Eマウントレンズ交換式 デジタルカメラ全般） SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 38 (3)  [Close]をクリックしてパソコンとB-L コントロールボックスの通信を切断する。 (2) 「BLG-TestProgramV[][][].exe」 を任意のフォルダに保存する。 (4)  [Finish]をクリックしてプログラムを終了する。 注意:  「BLG-TestProgram」 のバージョンは更新されることがあります。 6.  レンズ調整プログラム 「BLG-TestProgramV[][][].exe」 を起動する。 5.  BLG-TestProgramの起動と終了は，次の手順で行う。 ・   BLG-TestProgramの起動 起動手順 (1)  被検レンズをレンズマウント部にマウントする。 (2)  D-sub 15ピンケーブルをレンズマウント部に接続し，B-L コントロールボックスの電源を入れる。 (3) 「BLG-TestProgramV[][][].exe」 を起動する。     7.  [Open]をクリックし，パソコンとB-Lコントロールボックスの通信が接続されるとボタン名が[Close]に変わり，[Power]ボタンが アクティブになる。 SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 39 9.  手振れ選択メニューより“Center Hold”を選択し，[Steady Shot]をクリックする。 10.  絞り選択メニューより“Open”を選択し，[Iris]をクリックする。 この部分を使用   手振れ設定 ： Center Hold 絞り設定 ： Open 11.  ズーム位置を変更する場合は，指定された値にズーム位置を設定する。   手動ズーム：  手動にてズーム位置を設定する。   電動ズーム：  レンズ調整プログラムより焦点距離とズーム速度を設定し，[Zoom(Focal Dist.)]をクリックする。       （タイムアウトエラーになる場合はズーム速度を上げてください。 ） 焦点距離選択 焦点距離入力（入力時は左のプルダウンで「Input」を選択）   ズーム開始ボタン ズーム速度選択 SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 40 AS （ 軸上アス） AS （ 軸上アス） WIDE端 TELE端 WIDE端 TELE端 Eマウントアタッチメント 平面ミラー 0.09 mm 以下 0.15 mm 以下 0.06 mm 以下 0.10 mm 以下    3.  規格値を満足していない場合は，以下の順に部品を交換する。 (1)  1群部組を交換 (2)  2群部組を交換 カメラ  注意:  1群部組，2群部組を交換しても改善しない場合は，サービス専用光学ブロックを交換してください。 （Eマウントレンズ交換式 デジタルカメラ全般） Eマウント延長治具 メインスイッチ ランプスイッチ SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 41 ACコード メインスイッチ ランプスイッチ   USB to シリアルケーブル RS-232Cケーブル D-sub 9ピン （メス） 6.  次の手順でBLG-TestProgramをインストールする。 (1) 「BLG-TestProgramV[][][].zip」 をダウンロードして解凍する。 B-L コントロールボックス (2) 「BLG-TestProgramV[][][].exe」 を任意のフォルダに保存する。 注意:  「BLG-TestProgram」 のバージョンは更新されることがあります。 3.  [Close]をクリックしてパソコンとB-L コントロールボックスの通信を切断する。 4.  [Finish]をクリックしてプログラムを終了する。 5.  レンズ投影機のランプスイッチをOFFにする。 6.  数分後，レンズ投影機の温度が下がったらメインスイッチをOFFにする。 SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 42 B-L コントロールボックス 注意: 通電後にレンズを外す場合は，必ずもう一度[Power]をクリックして，2つのLEDが消灯したことを確認してから外してください。 4.  手振れ選択メニューより“Center Hold”を選択し，[Steady Shot]をクリックする。 5.  スクリーン上の中心投影像に平面ミラーを重ね合わせ，反射光が被検レンズの中心を照らしていることを再確認する。もし位置 がずれている場合はレンズ投影機の位置を調整する。 6.  絞り選択メニューより“Open”を選択し，[Iris]をクリックする。 この部分を使用 9.  [Focus(Target Dist.)]をクリックすると，フォーカスJOG操作画面が表示される。 フォーカス フォーカス位置表示   ステップ数選択 フォーカスステップ速度 選択および入力   手振れ設定：Center Hold 絞り設定：Open フォーカス駆動 フォーカス駆動 （近づく） （遠ざかる） 10.  “Focus  Step”と“低速(Low)”/“中速(Mid)”/“高速(High)”を選択しながら[Near]と[Far]でフォーカス位置を調整したら，[OK]をクリッ SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS) クしてフォーカスJOG画面を閉じる。...
  • Page 43 20本以上 20本以上   確認手順 1.   レンズ投影機の投影距離を調整する。 （ 「参考値」 の表を参照） 6.  被検レンズの焦点距離および投影距離を変更し，同様の手順で各焦点/投影距離でS像およびM像の投影解像力本数が参考値を満 2.   フォーカスを設定する。 足していることを確認する。 3.   スクリーン上の中心投影像 （y'=0） が出来るだけ細かな線まで鮮明に見えるようにピントを合わせる。 7.  参考値を満足していない場合は， 「4-4. 解像力の調整」 を行う。   小さな投影像 （高周波用） を 使用する S像 M像 解像力本数 SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS)
  • Page 44 注意:  1群部組を交換しても改善しない場合は，サービス専用光学ブロックを交換してください。 確認方法 1.  「使用機器の設置」 の状態で，マニュアルフォーカスに設定する。 2.  ピントを合わせて，セルフタイマーで撮影する。 3.  ピントは手順2の状態のままで，撮影距離を手順1の位置から±100 mmの位置にし，2枚セルフタイマーで撮影する。 4.   撮影画像3枚の結果から，周辺の解像が以下の基準を満たしているか確認する。 ※中心（赤枠）のサークルと中心以外（青枠）のサークルを等倍で確認してください。 1125mm x 750mm 3:2 2015.12.15 LENS Gp   注意:  中心のサークルが解像していることを確認し，周辺のサークル （24個） は上下左右が均等に解像していることを確認してください。   （任意のサークルその直径方向で反対にあるサークルは同等に解像されていること）   Adobe Photoshop等を使用して，解像の確認を行ってください。 SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS) 4-10...
  • Page 45 4.  カメラをAVCHD動画モードに設定する。 5.  再度，被検レンズを装着し直す。 （フォーカスが∞となる） 注意:  フォーカスリングには絶対に触れないでください。 6.  使用機器および被検レンズを下図のように設置します。 ・ズームレンズの場合 ・単焦点レンズの場合 10 mm以内 10 mm以内 フランジバック フランジバック 調整用治具 調整用治具 ジーメンス スターチャート 被検レンズ 被検レンズ ACアダプター 被検レンズ フランジバック 調整用治具 カメラ 三脚ネジへ   三脚 （任意） SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS) 4-11...
  • Page 46 被検レンズ 10 mm ACアダプター 4.  インストール先フォルダを選択する画面が表示されるので，インストールするユーザーを選択して，   [次へ]  ボタンをクリックす る。 被検レンズ ・   すべてのユーザー：   インストールを行うPC内すべてのユーザーにインストール ・   このユーザーのみ：   現在ログインしているユーザーのみにインストール カメラ USBコネクタへ 三脚ネジへ USBケーブル 三脚 （任意） HASPキー USBコネクタへ パーソナルコンピュータ SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS) 4-12...
  • Page 47 ・   サービス専用光学ブロック交換後にE-Mount Lens Adjustmentを使用する際は，[Service Flag OFF (S)] ボタンをクリックして，フラ グ解除を実施してください。 ・   調整終了後 （エラーでの終了時も含む） は，必ずACアダプターの脱着を行ってください。 ・   E-Mount Lens Adjustmentを起動するとSeusEXも起動します。 起動手順 1.  カメラの撮影モードをP （プログラムオート） にして，電源を入れる。 2.  E-Mount Lens Adjustmentを起動する。 3.  カメラ選択画面が表示されるので“NEX-5”を選択する。 7.  デスクトップにE-Mount Lens Adjustment （Adjustment Application for Service） のショートカットアイコンが作成される。 注意:  本機の調整で使用できるカメラはNEX-3/5/C3のみです。使用するカメラがNEX-3またはNEX-C3の場合でも“NEX-5”を選択してください。     SELP1650 (E 3.5-5.6/PZ 16-50 OSS) (E PZ 16-50mm F3.5-5.6 OSS) 4-13...
