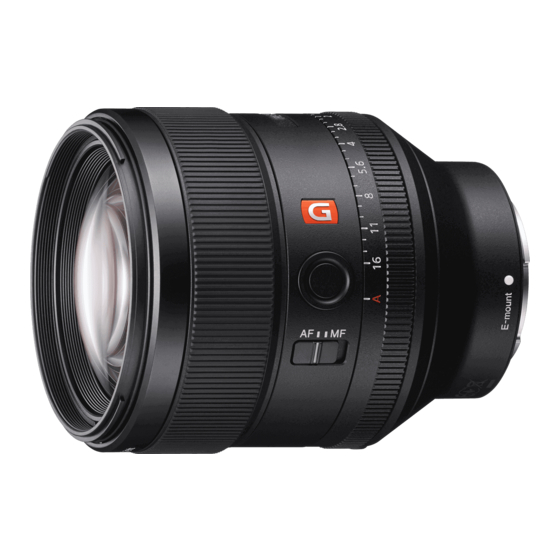

Sony SEL85F14GM Service Manual
  1. Manuals
  2. Brands
  3. Sony Manuals
  4. Lenses
  5. SEL85F14GM
  6. Service manual

Sony SEL85F14GM Service Manual

Interchangeable lens
Hide thumbs Also See for SEL85F14GM:

Advertisement

Quick Links

Download this manual
SERVICE MANUAL
Ver. 1.0 2016.02
Link (English)
 SPECIFICATIONS
 SERVICE NOTE
 REPAIR PARTS LIST
 ADJUSTMENT
Link (Japanese)
 SPECIFICATIONS
 SERVICE NOTE
 REPAIR PARTS LIST
 ADJUSTMENT
分解図につきましては，英語版を
ご参照下さい。
SEL85F14GM (FE 1.4 / 85 GM) (FE 85mm F1.4 GM)
9-896-776-11
SEL85F14GM
(FE 1.4 / 85 GM) (FE 85mm F1.4 GM)
US Model
Canadian Model
AEP Model
Chinese Model
Japanese Model
 DISASSEMBLY
 DISASSEMBLY
INTERCHANGEABLE LENS
INTERCHANGEABLE LENS
Sony Corporation
Revision History
Ver.
Date
History
1.0
2016.02
Official Release
989677611.pdf
S.M. Rev.
Contents
issued
—
—
2016B08-1
© 2016.02
Published by Sony Techno Create Corporation
