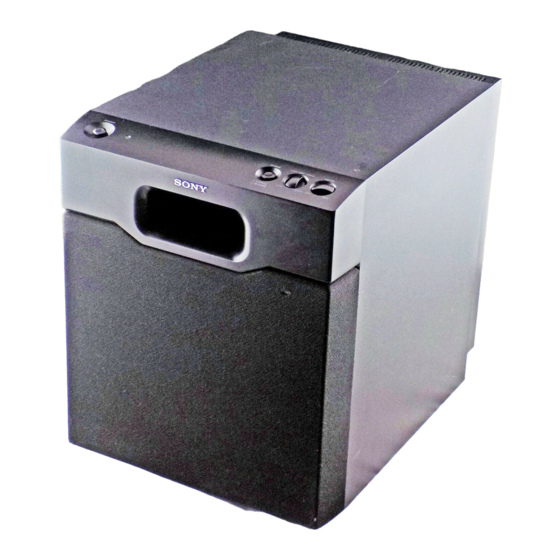

Sony SA-WM20 Operating Instructions

A
Active Subwoofer
SA-WM20
4-233-869-11(3)
English
Owner's Record
Precautions
The model number and serial numbers are located
on the rear of the unit. Record the serial number in
On safety
the space provided below. Refer to them
whenever you call upon your Sony dealer • Before operating the woofer, be sure that the operating
regarding this product.
voltage of your woofer is identical with that of your
local power supply.
Model No. SA-WM20
• Unplug the woofer from the wall outlet if it is not to be
used for an extended period of time. To disconnect the
Serial No.
cord, pull the cord by grasping the plug. Never pull
the cord itself.
WARNING
• Should any liquid or solid object fall into the woofer,
unplug the woofer and have the woofer checked by
qualified personnel before operating it any further.
To prevent fire or shock hazard, do not expose the
• AC power cord must be changed only at the qualified
unit to rain or moisture.
service shop.
To prevent fire, do not Cover the ventilation of the
apparatus with news papers, table-cloths, curtains, etc.
When turning on or off an amplifier or other
And don't place lighted candles on the apparatus.
equipment
To prevent fire or shock hazard, do not place vases on
Lower the volume of the amplifier to minimum.
the apparatus.
To avoid damaging the woofer
• Be careful in setting the volume control of the amplifier
Do not install the appliance in a confined space, such
to avoid an excessive input power.
as a bookcase or built-in cabinet.
• Do not attempt to open the enclosure or remold
speaker units and networks.
NOTICE FOR THE CUSTOMERS IN THE USA
In case color irregularity is observed on the
nearby TV screen
With the magnetically shielded type of the speaker
system, the speakers can be installed near a TV set.
However, color irregularity may still be observed on the
TV screen depending on the type of your TV set.
If color irregularity is observed...
t Turn off the TV set once, then turn it on after 15 to
30 minutes.
This symbol is intended to alert the user to If color irregularity is observed again...
the presence of uninsulated "dangerous
t Place the speakers further apart from the TV set.
voltage" within the product's enclosure
that may be of sufficient magnitude to When howling occurs
constitute a risk of electric shock to
Relocate the speaker or turn down the volume of the
persons.
amplifier.
On installation
This symbol is intended to alert the user to
the presence of important operating and • Do not install the woofer near heat sources such as
maintenance (servicing) instructions in the radiators or air ducts, or in a place subject to direct
literature accompanying the appliance. sunlight, excessive dust, mechanical vibration or shock.
• Good ventilation is essential to prevent internal heat
CAUTION
build-up in the woofer. Place the woofer in a location
You are cautioned that any changes or modification not
with adequate air circulation. Do not place the woofer
expressly approved in this manual could void your
on a soft surface.
authority to operate this equipment.
On cleaning the cabinet
Note to CATV system installer:
Clean the cabinet with a soft cloth lightly moistened with
This reminder is provided to call CATV system installer's
water. Do not use any type of abrasive pad, scouring
attention to Article 820-40 of the NEC that provides
powder or solvent such as alcohol or benzine.
guidelines for proper grounding and, in particular,
specifies that the cable ground shall be connected to the
If you have any questions or problems concerning your
grounding system of the building, as close to the point of
woofer that is not covered in this manual, please consult
cable entry as practical.
your nearest Sony dealer.
CAUTION
Use of this applicance with some systems may present a
shock or fire hazard. Do not use with any units which
Installation
have the following marking located near output.
WARNING: HAZARDOUS ENERGY!
Since the human ear cannot detect the direction and
NOTICE FOR THE CUSTOMERS IN CANADA
position where the bass sound being reproduced by a
woofer (below 200 Hz) comes from, you can install the
CAUTION
woofer wherever you like in your room. To obtain a
TO PREVENT ELECTRIC SHOCK, DO NOT USE THIS better bass reproduction, we recommend you to install
POLARIZED AC PLUG WITH AN EXTENSION CORD, the woofer on a solid floor where the resonance is
RECEPTACLE OR OTHER OUTLET UNLESS THE unlikely to occur.
BLADES CAN BE FULLY INSERTED TO PREVENT
BLADE EXPOSURE.
Notes
• Always install the woofer vertically, keeping a few
centimeters from away the wall.
• Do not place an object on the woofer or sit on it.
• If the woofer is installed in the center of a room, the
bass could be extremely weakened. This is due to the
influence of the standing wave of the room. If this
happened, move the woofer away from the center of a
room or eliminate the cause of the standing wave, by
installing a bookshelf on the wall, etc.
2001 Sony Corporation Printed in Malaysia
B
1
Amplifier
Amplificateur
LINE
IN
SPEAKER
LINE IN
SPEAKER
IN OUT
L L
SPEAKER
IN OUT
R R
L
SPEAKER IN
R
This woofer
Caisson de grave

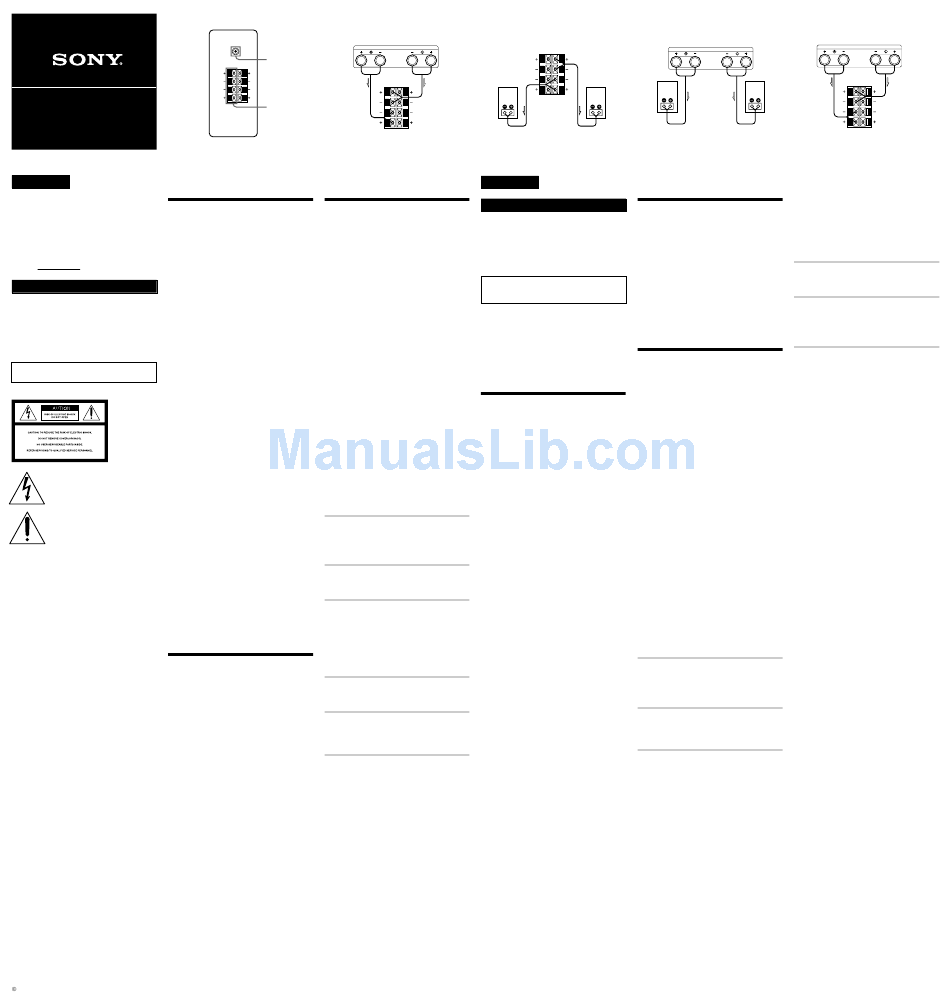

Hooking Up the System
Overview
Use the LINE IN jacks or the SPEAKER IN terminals of
the woofer when you connect the amplifier.
• If your amplifier has one of the following types of
output jacks, connect the LINE IN jack and the
amplifier's jack using the supplied audio connecting
cord.
— MONO OUT jack
— MIX OUT jack
— SUBWOOFER output jack(s)
— SUPER WOOFER output jack(s)
• If your amplifier does not have the above mentioned
output jacks, connect the speaker terminals of the
amplifier to the SPEAKER IN terminals instead. (A)
Before you get started
• Turn off the power of the amplifier and the woofer
before making any connection.
• Use the audio connecting cords that are supplied to
the respective equipment. If there are not enough
audio connecting cords to make the necessary
connections, you need to purchase some optional
audio connecting cords.
• Be sure to make connections firmly to avoid noise.
• Connect the AC power cord from the woofer to a wall
outlet.
• You cannot connect the CENTER output jack for use
with Dolby Pro Logic function to the woofer. Bass
sound is not output with some Dolby Pro Logic
modes.
Connecting to an amplifier with a
single set of speaker terminals (B)
If your amplifier is equipped with a single set of speaker
terminals, connect the woofer to the amplifier, and then
connect the front speakers to the woofer.
Hookups
1
Connect the woofer to the amplifier.
Connect the SPEAKER IN terminals of the
woofer to the amplifier's speaker terminals
with the speaker cords. Be sure to connect
both L and R channels.
2
Connect the front speakers to the woofer.
Connect the speakers to the speaker
terminals of the woofer.
Connecting to an amplifier with
double (A+B) sets of speaker
terminals (C)
If your amplifier has double (A+B) sets of speaker
terminals, connect both the woofer and the front
speakers to the amplifier.
Hookups
1
Connect the front speakers to the amplifier.
Connect the speakers to your amplifier's
speaker terminals (A).
2
Connect the woofer to the amplifier.
Connect the SPEAKER IN terminals of the
woofer to the amplifier's speaker terminals
(B) using speaker cords (supplied).
When using the double (A+B) sets of speakers, make
sure that you select the "A+B" position with your
amplifier.
Note
When you are using speaker terminal (A) only (front
speaker only) or when the power of the amplifier is
turned off, turn down the volume or turn off the power
of the woofer otherwise, hum noise may be heard.
2
This woofer
Caisson de grave
SPEAKER
IN OUT
L L
R R
L
R
Front Speaker (R) Front Speaker (L)
Enceinte avant (D) Enceinte avant (L)
Français
AVERTISSEMENT
Pour éviter tout risque de feu ou de choc électrique,
ne pas exposer cet appareil à la pluie ou à l'humidité.
Pour ne pas risquer un incendie, ne couvrez pas les
orifices d'aération de l'appareil avec des journaux,
nappes, rideaux, etc. Et ne placez pas de bougies
allumées sur l'appareil.
Ne placez pas de vase sur l'appareil. Ceci ferait courir un
risque d'incendie ou d'électrocution.
N'installez pas l'appareil dans un espace confiné
comme dans une bibliothèque ou un meuble
encastré.
NOTICE POUR LES CLIENTS AU CANADA
ATTENTION
POUR PREVENIR LES CHOCS ELECTRIQUES, NE PAS
UTILISER CETTE FICHE POLARISEE AVEC UN
PROLONGATEUR, UNE PRISE DE COURANT OU
UNE AUTRE SORTIE DE COURANT, SAUF SI LES
LAMES PEUVENT ETRE INSEREES A FOND SANS EN
LAISSER AUCUNE PARTIE A DECOUVERT.
AVERTISSEMENT
Précautions
Sécurité
• Avant d'utiliser le caisson de grave, vérifiez que sa
tension de fonctionnement est identique à celle du secteur
local.
• Si vous prévoyez de ne pas utiliser le caisson pendant
longtemps, débranchez-le de la prise murale. Pour
débrancher le cordon d'alimentation secteur, tirez sur la
fiche. Ne jamais tirer sur le cordon proprement dit.
• Si un liquide ou un solide tombait dans le coffret,
débranchez le caisson et faites-le contrôler par un
technicien qualifié avant de le remettre en service.
• Le cordon d'alimentation secteur doit être changé par un
professionnel seulement.
Avant d'allumer ou d'éteindre l'amplificateur
ou un autre appareil
N'oubliez pas de baisser complètement le volume.
Pour éviter d'endommager le caisson de grave
• Réglez avec soin le volume de l'amplificateur pour éviter
toute entrée de son excessive.
• Ne pas essayer d'ouvrir le coffret ou de modifier les haut-
parleurs et les circuits.
Si vous observez des anomalies de couleurs sur
l'écran du téléviseur installé à proximité du
caisson
Normalement les enceintes ont un blindage magnétique et
peuvent être installées près d'un téléviseur, mais il est
possible d'observer des anomalies de couleurs avec certains
types de téléviseur.
Si vous observez des anomalies de couleurs...
t Eteignez le téléviseur, puis rallumez-le 15 à 30
minutes plus tard.
S'il n'y a aucun changement...
t Eloignez les enceintes du téléviseur.
En cas de rétroaction acoustique
Changez l'emplacement des enceintes ou baissez le volume
de l'amplificateur.
Installation
• Ne pas installer le caisson de grave près d'une source de
chaleur, comme un radiateur ou une bouche d'air chaud,
dans un endroit en plein soleil ou exposé à de la
poussière, des vibrations ou des chocs mécaniques.
• Une bonne ventilation est essentielle pour éviter une
surchauffe interne du caisson. Installez le caisson dans un
endroit où la circulation d'air est suffisante. Ne pas
l'installer sur une surface molle.
Nettoyage du coffret
Nettoyez le coffret avec un chiffon doux légèrement
imprégné d'eau. Ne pas utiliser de tampons abrasifs,
poudre à récurer ou diluant, comme l'alcool ou la benzine.
Pour toute question ou problème au sujet du caisson de
grave, veuillez contacter votre revendeur Sony le plus
proche.
C
1 2
Amplifier
Amplificateur
SPEAKER A
Front Speaker (R) Front Speaker (L)
Enceinte avant (D) Enceinte avant (L)
Raccordement à un amplificateur avec
Installation
double paire (A+B) de bornes
d'enceintes (C)
Comme l'oreille humaine ne peut pas détecter la direction ni
Si votre amplificateur a une double paire de bornes
la position des basses reproduites par un caisson de grave
d'enceintes (A+B), raccordez le caisson de grave et les
(en dessous de 200 Hz), vous pouvez installer le caisson où
enceintes avant à l'amplificateur.
vous voulez dans la pièce. Pour obtenir une meilleure
reproduction du grave, il est toutefois conseillé de l'installer Raccordements
sur un sol ferme, où la résonnance est peu probable.
1
Remarques
Raccordez les enceintes avant à l'amplificateur.
• Installez toujours le caisson à la verticale et à plusieurs
Raccordez les enceintes aux bornes d'enceintes
centimètres du mur.
de l'amplificateur (A).
• Ne pas poser d'objet sur le caisson ni s'asseoir dessus.
• Si le caisson est installé au centre d'une pièce, le son grave
2
Raccordez le caisson de grave à l'amplificateur.
est extrêmement affaibli. Ce phénomème est dû aux ondes
stationnaires de la pièce. Le cas échéant, éloignez le
Reliez les bornes SPEAKER IN du caisson de
caisson du centre de la pièce, ou éliminez la cause des
grave aux bornes d'enceintes (B) de
ondes stationnaires, en installant, par exemple, une
l'amplificateur en utilisant les cordons
étagère.
d'enceintes fournis.
Raccordement du système
Quand vous utilisez la double paire de prises (A+B), veillez
à sélectionner la position "A+B" sur l'amplificateur.
Aperçu
Utilisez les prises LINE IN ou les bornes SPEAKER IN du
Remarque
caisson quand vous raccordez l'amplificateur.
Quand vous utilisez les bornes d'enceintes (A) seulement
• Si votre amplificateur comporte l'un des modèles de
prises de sortie suivants, raccordez-la à la prise LINE IN (enceintes avant seulement) ou quand l'amplificateur est
et la prise de l'amplificateur à l'aide du câble de
éteint, réduisez le volume ou éteignez le caisson sinon vous
connexion audio fourni.
entendrez un bourdonnement.
— Prises MONO OUT
— Prise MIX OUT
— Prise(s) de sortie SUBWOOFER
— Prise(s) de sortie SUPER WOOFER
• Si l'amplificateur n'offre aucune des prises de sortie
indiquées, reliez les bornes d'enceintes de l'amplificateur
aux bornes SPEAKER IN. (A)
Avant de commencer
• Eteignez l'amplificateur et le caisson de grave avant de les
relier.
• Utilisez les cordons audio fournis avec les différents
appareils. Si vous n'avez pas assez de cordons pour faire
les liaisons nécessaires, vous devrez acheter des cordons
de liaison audio en option.
• Veillez à insérer à fond les fiches dans les prises pour
éviter toute source de bruit.
• Branchez le cordon d'alimentation secteur du caisson sur
une prise murale.
• Vous ne pouvez pas relier la prise de sortie CENTER à ce
caisson pour utiliser la fonction Dolby Pro Logic. Le son
grave n'est pas fourni par certains modes Dolby Pro Logic.
Raccordement à un amplificateur avec
une seule paire de bornes d'enceintes
(B)
Si votre amplificateur n'a qu'une seule paire de bornes
d'enceintes, raccordez le caisson de grave à l'amplificateur,
puis les enceintes avant au caisson de grave.
Raccordements
1
Raccordez le caisson de grave à l'amplificateur.
Raccordez les bornes SPEAKER IN du caisson
aux bornes d'enceintes de l'amplificateur avec
les cordons d'enceintes. Veillez à raccorder les
canaux gauche (L) et droit (R).
2
Raccordez les enceintes avant au caisson de
grave.
Raccordez les enceintes aux bornes d'enceintes
du caisson de grave.
Amplifier
Amplificateur
SPEAKER B
SPEAKER
IN OUT
L L
R R
This woofer
Caisson de grave
