Intrunet
IS390 / IS390H
en
Outdoor PIR detector
de
Aussenbereichs PIR Melder
fr
Détecteur IRP extérieur
it
Rivelatore PIR per esterni
es
Detector PIR de exterior
nl
PIR detectort voor buiten
Installation manual: 010070_b_--_--
Edition: 02.2009
Supersedes: 010070_a_--_--
ISMD41-3
Pole Mount Hardware
Hardware für Masthalterung
Matériel monté sur poteau
Ferramenta per montaggio a pilastro
Hardware para montaje en poste
Materiaal voor paalmontage
Monitored area
Überwachter Bereich
Zone controlée
Area sorvegliata
Area vigilada
Bewaken gebied
FIG. 3
Typical vertical alignment of detectors for a required detection range (details see fig. 1)
The detector should be aligned vertically so that at least the lower half of a person standing upright at the maximum required range will be within the field of view.
Typische vertikale Ausrichtung von Meldern für einen benötigten Detektierbreich (Details siehe Fig. 1)
Der Melder muss so ausgerichtet werden, dass am Ende des zu überwachenden Bereichs mindestens die untere Hälfte einer aufrecht stehenden Person erfasst wird.
Alignement vertical des détecteurs pour une zone de détection requise (voir fig. 1)
Le détecteur doit être aligné de façon que les jambes d'une personne situé à l'extrémité de la zone sensible de détection déclenchent une alarme.
Allineamento verticale tipico per l'area di copertura definita (per dettagli vedere fig. 1)
Il rivelatore deve essere orientato in modo tale che all'estremità del campo sotto controllo venga rivelata almeno la metà inferiore di una persona ritta in piedi.
Alineación vertical típica para el rango de detección requerido (ver detalles en fig. 1)
El detector se debe alinear de tal modo que al menos se detecte la mitad inferior de una persona de pié al final del área controlada.
Typische vertikale uitlijning van de gewenste detectieafstand (details zie figuur 1)
De detector moet zo worden gericht dat aan het einde van het te bewaken bereik ten minste de onderste helft van een rechtop staande persoon wordt geregistreerd.
010070_b_--_-- p1
Advertisement
Table of Contents
Related Manuals for Siemens Intrunet IS390
Summary of Contents for Siemens Intrunet IS390

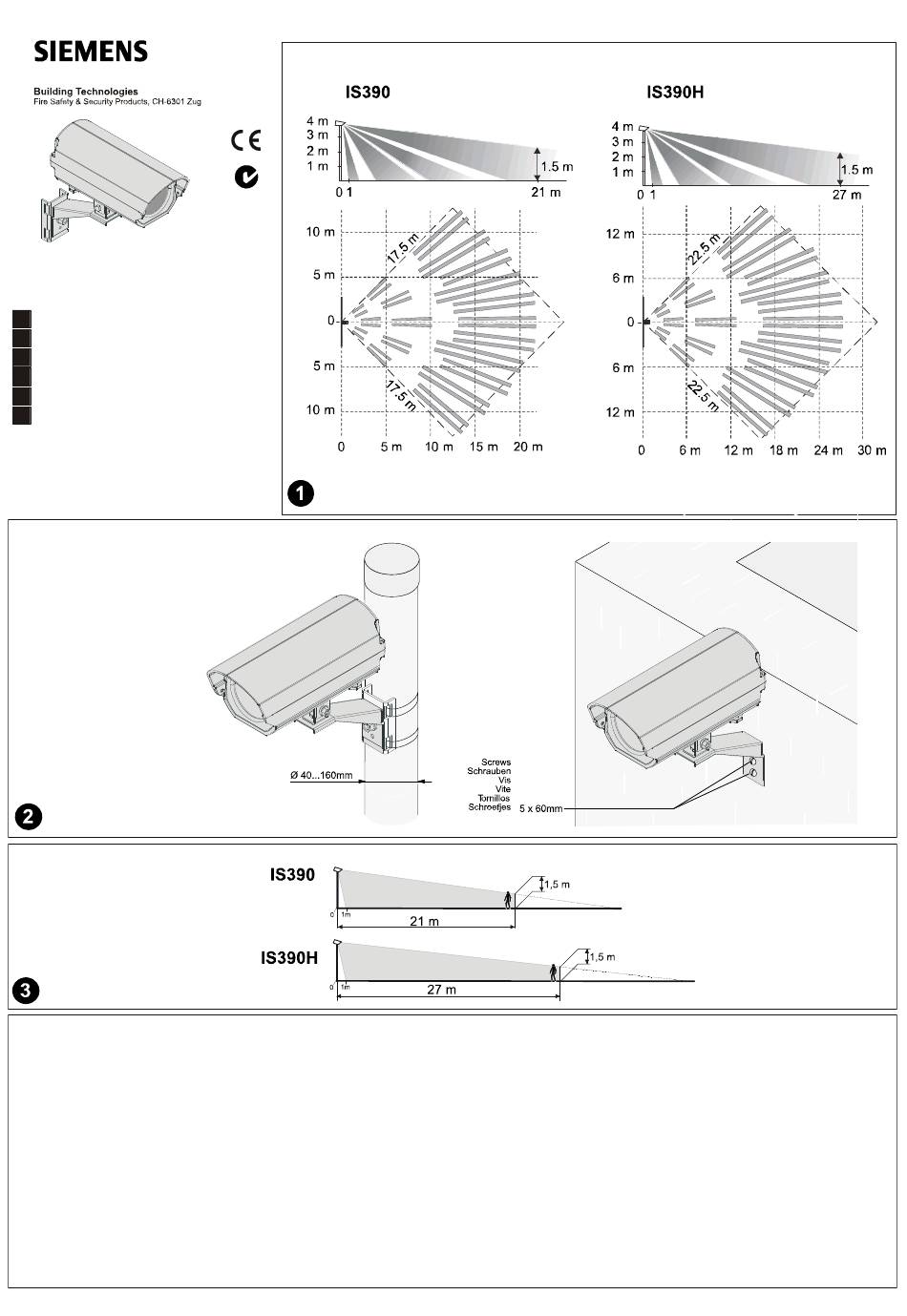

- Page 1 Intrunet IS390 / IS390H Outdoor PIR detector Aussenbereichs PIR Melder Détecteur IRP extérieur Rivelatore PIR per esterni Detector PIR de exterior PIR detectort voor buiten Installation manual: 010070_b_--_-- Edition: 02.2009 Supersedes: 010070_a_--_-- ISMD41-3 Pole Mount Hardware Hardware für Masthalterung Matériel monté sur poteau Ferramenta per montaggio a pilastro Hardware para montaje en poste Materiaal voor paalmontage...
