Sony HFBK-XG1 Operation Manual

XGA INTERFACE BOARD
HFBK-XG1
電気製品は、安全のための注意事項を守らないと、
火災や人身事故になることがあります。
• ご使用にあたっては、設置先の機器に付属のオペレーションマニュア
ルの「安全のために」 をよくお読みください。
• 装着のしかたは、設置先の機器に付属のオペレーションマニュアルの
「オプション基板の装着」をご覧ください。
For installation instructions, refer to "Mounting an Optional
Board" in the Operation Manual supplied with the product in
which this board is to be mounted.
Pour les instructions d'installation, reportez-vous à « Montage
d'une carte en option » dans le Mode d'emploi livré avec le
produit dans lequel installer la carte.
OPERATION MANUAL
[Japanese/English/French]
For the customers in the USA
This equipment has been tested and found to comply with the
limits for a Class A digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable
protection against harmful interference when the equipment is
operated in a commercial environment. This equipment
generates, uses, and can radiate radio frequency energy and, if
not installed and used in accordance with the instruction manual,
may cause harmful interference to radio communications.
Operation of this equipment in a residential area is likely to
cause harmful interference in which case the user will be
required to correct the interference at his own expense.
You are cautioned that any changes or modifications not
expressly approved in this manual could void your authority to
operate this equipment.
The shielded interface cable recommended in this manual must
be used with this equipment in order to comply with the limits for
a digital device pursuant to Subpart B of Part 15 of FCC Rules.
This device complies with part 15 of FCC Rules.
Operation is subject to the following two conditions: (1) This
device may not cause harmful interference, and (2) this device
must accept any interference received, including interference
that may cause undesired operation.
Sony Corporation  2005
Printed in Japan 2005.10.13
3-986-502-02(1)
For customers in Canada
This Class A digital apparatus complies with Canadian ICES-003.
Pour les utilisateurs au Canada
Cet appareil numèrique de la classe A est conforme à la norme
NMB-003 du Canada.
For the customers in Europe
This product with the CE marking complies with the EMC Directive
(89/336/EEC) issued by the Commission of the European
Community.
Compliance with this directive implies conformity to the following
European standards:
• EN55103-1: Electromagnetic Interference (Emission)
• EN55103-2: Electromagnetic Susceptibility (Immunity)
This product is intended for use in the following Electromagnetic
Environment(s):
E1 (residential), E2 (commercial and light industrial),
E3 (urban outdoors) and E4 (controlled EMC environment, ex. TV
studio).
Pour les clients européens
Ce produit portant la marque CE est conforme à la Directive sur la
compatibilité électromagnétique (EMC) (89/336/CEE) émise par la
Commission de la Communauté Européenne.
La conformité à cette directive implique la conformité aux normes
européennes suivantes:
• EN55103-1: Interférences électromagnétiques (émission)
• EN55103-2: Sensibilité électromagnétique (immunité)
Ce produit est prévu pour être utilisé dans les environnements
électromagnétiques suivants:
E1 (résidentiel), E2 (commercial et industrie légère),
E3 (urbain extérieur) et E4 (environnement EMC contrôlé, ex. studio
de télévision).
日本語
概要
HFBK-XG1は、以下の機器に装着して使用するオプシ ョ ンボー ドです。
•
HDカメ ライ ンターフェースユニッ トHFU-X310
•
HD 3CCDカラービデオカメ ラBRC-H700
•
HD オプチカルマルチプレ ッ クスユニッ トBRU-H700
装着した機器に接続したカラービデオカメ ラからの映像を、 VGA、 XGA、
WXGAに変換して出力します。
ご注意
• 映像信号をVESA規格に変換するため、 映像がスキップする場合があ り
ます。
•
ディ スプレイ やプロジェク ターの設定によっては、 水平位相(H phase)が
ずれる ことがあ り ます。 この場合、 ディ スプレイ やプロジェク ターの水平位
相を調整してく ださい。

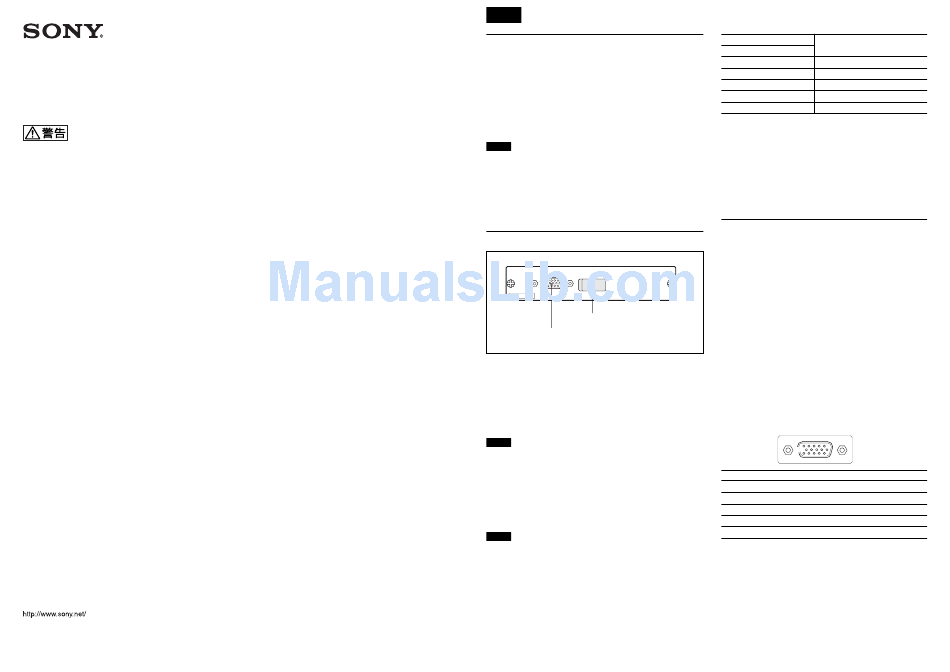

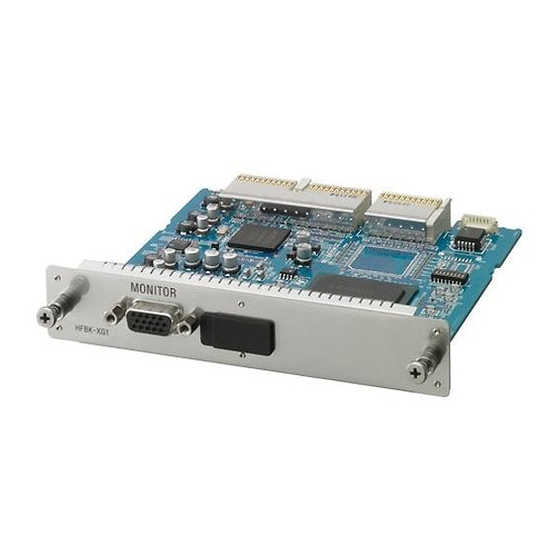

各部の名称と働き
MONITOR
HFBK-XG1
2 DIPスイ ッチ (カバー内）
1 MONITOR 端子
MONITOR （モニター出力） 端子 （ D-sub15 ピン）
1
映像出力です。 DIPスイ ッチの設定によって、 出力信号を切り換える こ とが
できます。
DIP スイッチ
2
MONITOR 端子の出力条件を設定します。
ご注意
装着した機器の電源を切ってからDIPスイ ッチを切り換えてく ださい。
スイッチ 1
同期信号をG 信号に付加するかどうかを選択します。
上 (Sync on G) ：G信号に同期信号が付加されて出力されます。 （工場設
定）
下(No sync) ：同期信号は付加されません。
ご注意
• スイ ッチ1を下に設定する と映像が表示されない場合は、 上に切り換えて
く ださい。
• スイ ッチ1を上に設定する と映像のグリ ーンが強調される場合は、 下に切
り換えてく ださい。 このと き、 同期出力HD/VDをモニターに接続してく だ
さい。
スイッチ 2 、 3 、 4
出力信号の規格およびアスペク ト比を切り換えます。
それぞれ下の位置 にする とON、 上の位置にする とOFFになり ます。 工場
出荷時はすべて OFFに設定されています。
スイッチ設定
規格（アスペクト比）
SW2 SW3 SW4
OFF 任意 任意 WXGA
ON OFF OFF XGA (16:9レターボッ クス）
ON OFF ON XGA (4:3 エッ ジクロ ップ）
ON ON OFF VGA (16:9レターボッ クス）
ON ON ON VGA (4:3 エッ ジクロ ップ）
5
スイッチ
使用するモニターに合わせてVD の極性を選択します。
上：負極性（工場設定）
下：正極性
スイッチ 6 、 7 、 8
機能しません。工場設定(OFF） のままで使用してく ださい。
仕様
一般
電源 +12 V DC、 270 mA (装着した機器よ り供給）
動作温度 5℃∼ 40℃
保存温度 –20℃∼ +60℃
保存湿度 20% ∼ 90% (相対湿度、結露なし）
外形寸法 134×26.2×112.8 mm（幅 / 高さ/ 奥行き）
(端子部および取り付けネジ部含まず）
質量 約 0.16 kg
出力端子
MONITOR D-sub 15ピン （1）
ビデオ出力 R/G/B
VGA (640×480、 60 Hz)
XGA (1024×768、 60 Hz)
WXGA (1280×768、 60 Hz)
同期出力 HD/VD (TTLレベル)
ピン配列 5 1
10 6
15 11
ピン 信号 ピン 信号 ピン 信号
1 R (X) 6 R (G) 11 NC
2 G (X) 7 G (G) 12 NC
3 B (X) 8 B (G) 13 HD
4 NC 9 NC 14 VD
5 GND 10 GND 15 NC
付属品
オペレーシ ョ ンマニュアル （1）
本機の仕様および外観は、 改良のため予告なく 変更する こ とがあ り ま
すが、 ご了承く ださい。
