TOP AND CABINET PARTS AUTOMATIC WASHER For Model: LSR6332KQ1 (Designer White) 4−03 Litho in U.S.A. (drd) Part No. 8179965...
Page 2

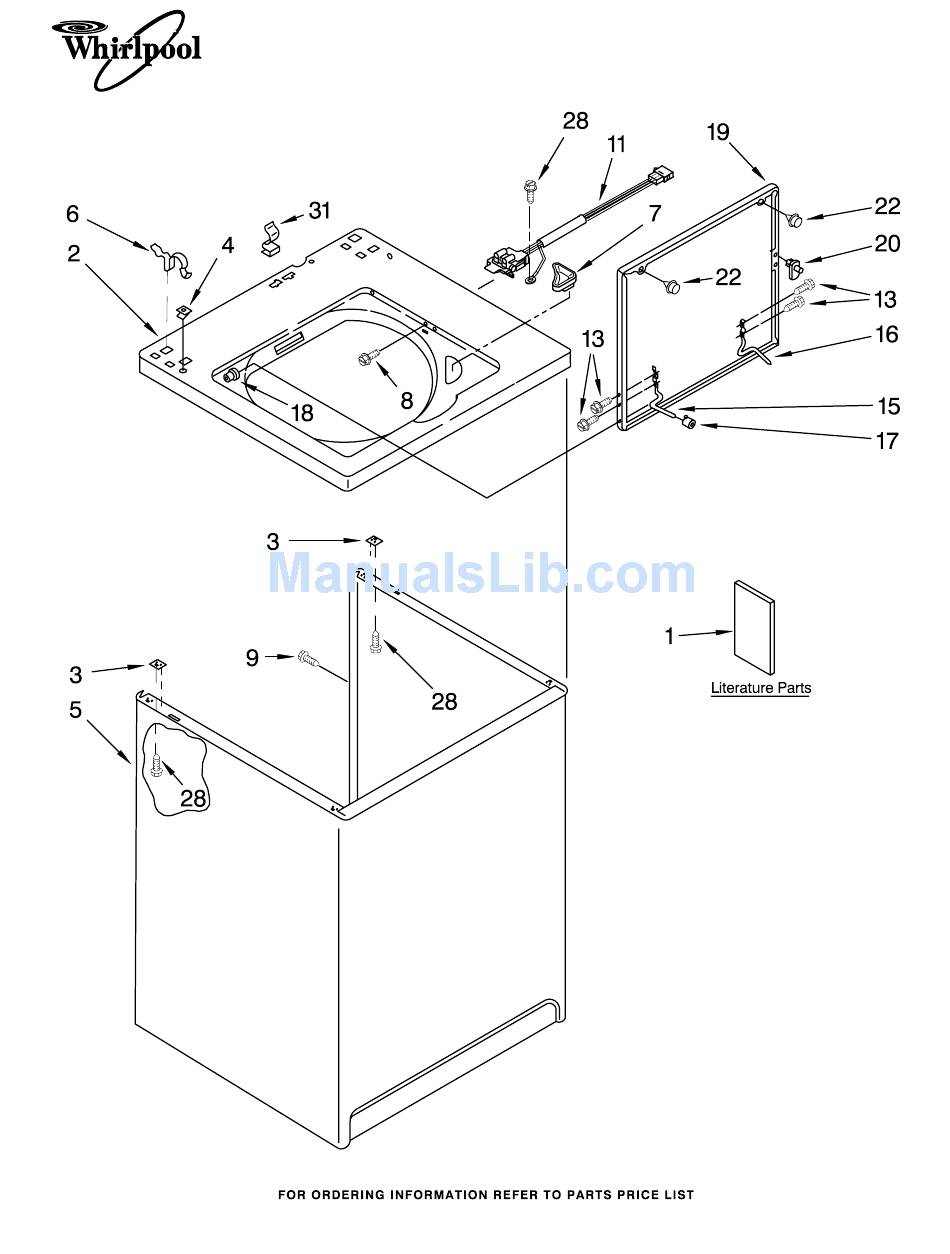

TOP AND CABINET PARTS For Model: LSR6332KQ1 (Designer White) Illus. Part DESCRIPTION Literature Parts LIT3956025 Installation Instructions LIT3955901 Feature Sheet LIT3955869 Use & Care Guide LIT3955498 Wiring Diagram LIT3956267 Energy Guide Following May Be Purchased DO−IT−YOURSELF REPAIR MANUALS LIT4313896 Manual, Do−It...
CONTROLS AND REAR PANEL PARTS For Model: LSR6332KQ1 (Designer White) 8179965...
Page 4
CONTROLS AND REAR PANEL PARTS For Model: LSR6332KQ1 (Designer White) Illus. Part Illus. Part Illus. Part DESCRIPTION DESCRIPTION DESCRIPTION 3955489 Timer, Control 661606 Capacitor, 3976300 Washer, Water (60 Hz.) Motor Start Inlet Hose (4) (Motor Not A (1−1/16 x 5/8)
Page 5
AGITATOR, BASKET AND TUB PARTS For Model: LSR6332KQ1 (Designer White) 8179965...
Page 6
AGITATOR, BASKET AND TUB PARTS For Model: LSR6332KQ1 (Designer White) Illus. Part DESCRIPTION 3355758 Cap, Agitator 358237 Screw & Washer (5/16−24 x 1) 3348752 Clothes Mover 3347288 Agitator 8528150 Tub Ring & Gasket 3359585 Gasket, Tub Ring 3363663 Cam, Driven...
Page 7
BRAKE, CLUTCH, GEARCASE, MOTOR AND PUMP PARTS For Model: LSR6332KQ1 (Designer White) Illus. Part Illus. Part DESCRIPTION DESCRIPTION 388952 Brake & Drive 3357334 Screw, Gearcase Tube (Complete) To Base (3) (Refer to Page 11 62611 Plate, Motor For Further Mount To...
MACHINE BASE PARTS For Model: LSR6332KQ1 (Designer White) Illus. Part DESCRIPTION 3400076 Screw, Bracket Mounting (10−32 x 5/8) 64067 Bracket, Spring Outer (2) 63907 Spring Suspension,(3) 3362087 Support & Brake, 64065 Bracket, Spring Outer (L.F.) 63466 Link, Leveling Mechanism (2)
