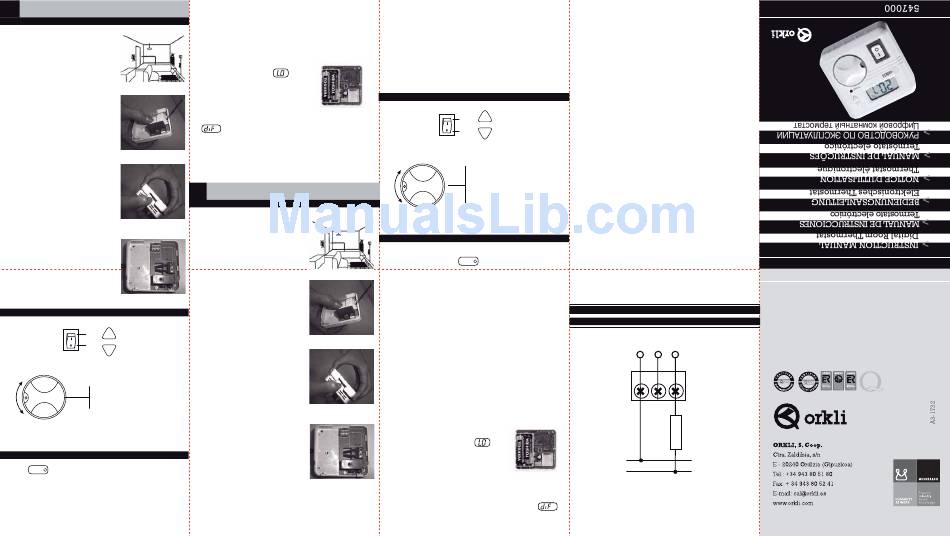

ES
MANUAL DE INSTRUCCIONES Termostato Electrónico
INSTALACIÓN
1. Busque una ubicación de la casa
con temperatura constante que no
esté cerca de la puerta de entrada
ni de la salida del aire
acondicionado (véase Fig. 1).
2. Advertencia!! Debe desconectar
el interruptor de corriente antes de
Figura 1
instalar el termostato.
3. Retire la tapa frontal presionando
la pestaña de la parte superior de la
tapa (véase Fig. 2). Tire de la tapa
sujetando con la mano ambos lados
de la misma.
4. Instale la base con el cable por
Figura 2
el agujero de ésta y ajústela a la
pared con un destornillador (véase
Fig. 3).
5. Instale los cables en el cuadro
de terminales con un destornillador
para ajustar el tornillo de la parte
superior del cuadro de terminales
(Fig. 4). Antes de cablear, debe
comprobar su sistema.
Figura 3
6. Instale 2 pilas tipo AA, luego,
coloque la tapa de nuevo en la
base y compruebe que las
pestañas de la base encajan con la
tapa.
7. Puede conectar el interruptor
para su puesta en marcha.
Figura 4
FUNCIÓN PRINCIPAL
Aumentar temperatura
INTERRUPTOR ON
ON/OFF
OF
Disminuir temperatura
Aumentar temperatura
Gire el mando convenientemente
para aumentar o disminuir la
temperatura en "+ o - 3° C/F".
Disminuir temperatura
AJUSTE Y PUESTA EN MARCHA
Pulse Reset antes de seguir el proceso.
1. Pulse bien
o dos veces y la temperatura parpadeará
▲ ▼
en la pantalla LCD con el símbolo "Ajuste de Temperatura".
2. Pulse de nuevo
o para ajustar la temperatura deseada.
▲ ▼
Cada pulsación en o la incrementará o disminuirá en
▲ ▼
1ºC/F.
3. Cuando termine de ajustar la temperatura deseada,
espere 5 segundos hasta que la pantalla LCD deje de
parpadear y entonces empieza a funcionar el termostato.
Cuando la temperatura ambiente alcance el ajuste deseado,
la unidad funcionará para mantener dicha temperatura.
2 x AA
4. Cuando las baterías estén bajas,
aparecerá en la pantalla ,
cambia inmediatamente las baterías
situadas en la parte posterior.
5. El ajuste diferencial de temperatura: Pulse ambos botones
a la vez durante 5 segundos, en la pantalla el usuario leerá
primero, luego la pantalla cambiará a diferencial
S E T
preajustado de fábrica (parpadeando).
* * preajustado de fábrica a 0.6°C o 1.0ºF .
Ahora pulse bien o para cambiar el ajuste de 0.4ºC a
▲ ▼
1.0ºC o 0.5ºF a 2.0ºF.
RU
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Цифровой комнатный термостат
УСТАНОВКА
1. Выберите в доме место с
постоянной температурой; прибор
не следует размещать в местах
с теплым воздухом и поблизости
от вентиляторов приборов
кондиционирования воздуха (пример
показан на рисунке 1).
Рисунок 1
2. Внимание! Перед подключением
прибора к сети необходимо
отключить сеть от источника
питания.
3. Освободите лицевую панель
прибора, прижав язычок в верхней
части его корпуса (пример показан
на рисунке 2). Снимите лицевую
панель, держа ее с обеих сторон за Рисунок 2
основание.
4. Установите основание корпуса
на стене, продев кабель через
имеющееся в нем отверстие, и
закрепите основание с помощью
отвертки (пример показан на
рисунке 3).
Рисунок 3
5. Вставьте кабели в клеммную
колодку, после чего закрепите ее
крышку, затянув винт с помощью
отвертки (пример показан на
рисунке 4). Перед подключением
кабелей НЕОБХОДИМО
ОБЯЗАТЕЛЬНО свериться со
схемой электрических соединений.
Если схема устанавливаемого
вами прибора отличается от
схемы, представленной в данном Рисунок 4
руководстве, обратитесь за
консультативной помощью в
представительство изготовителя
в вашем регионе или к
профессиональному электрику.
6. Вставьте в прибор 2 батареи типоразмера AA,
установите лицевую панель обратно на основание
корпуса, удостоверившись в том, что фиксаторы вошли в
соответствующие места лицевой панели и надежно в них
закреплены.
7. После этого можно включить главный выключатель сети
электропитания.
ОСНОВНЫЕ ОПЕРАЦИИ
Увеличить температуру
ВКЛ.
КНОПКА
«ВКЛ./ВЫКЛ.»
ВЫКЛ. Уменьшить температуру
Увеличить температуру
Для увеличения или
уменьшения заданного
значения температуры на +
или - 3° C (F) необходимо
соответствующим образом
повернуть эту ручку.
Уменьшить температуру
НАСТРОЙКА И ЭКСПЛУАТАЦИЯ
Перед выполнением нижеописанной процедуры
необходимо нажать .
Reset
1. Нажмите дважды кнопку или ; обозначение
▲ ▼
температуры на жидкокристаллическом дисплее
начнет мигать, и появится обозначение "Temperature
Set" (Настройка температуры).
2. Снова нажмите кнопку или , чтобы задать
▲ ▼
требуемое значение температуры. При каждом
нажатии кнопки задаваемое значение увеличивается
на 1°C (F), а при каждом нажатии кнопки – уменьшается
на 1° C (F).
3. После того как будет задано требуемое значение
температуры, необходимо подождать 5 секунд, пока
обозначение температуры на жидкокристаллическом
дисплее не перестанет мигать. Сразу же после этого
термостат начнет функционировать. Когда температура в
помещении достигнет заданной величины, прибор будет
работать на поддержание заданной температуры.
4. Когда ресурс батарей
2 x AA
начнет исчерпываться, на
жидкокристаллическом дисплее
появится обозначение .
При появлении этого обозначения
необходимо заменить батареи,
расположенные в задней части
корпуса.
5. Настройка диапазона температур: Нажмите
одновременно кнопки или , удерживая их 5 секунд;
▲ ▼
на дисплее сначала появится обозначение ,
S E T
а после этого – значение диапазона температур,
установленное на заводе (мигая).
** Установленное на заводе значение составляет
0,6 °C или 1,0 °F.
Теперь данную настройку можно сменить нажатием
кнопки или , установив ее значение в диапазоне
▲ ▼
от 0,4 °C до 1,0 °C (или 0,5 °F до 2,0 °F).
DIAGRAMA ELÉCTRICO
СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
COM NC NO
1 2 3
TERMINAL
BLOCK
PHASE (line)
NEUTRAL
10(3)A/250VAC
