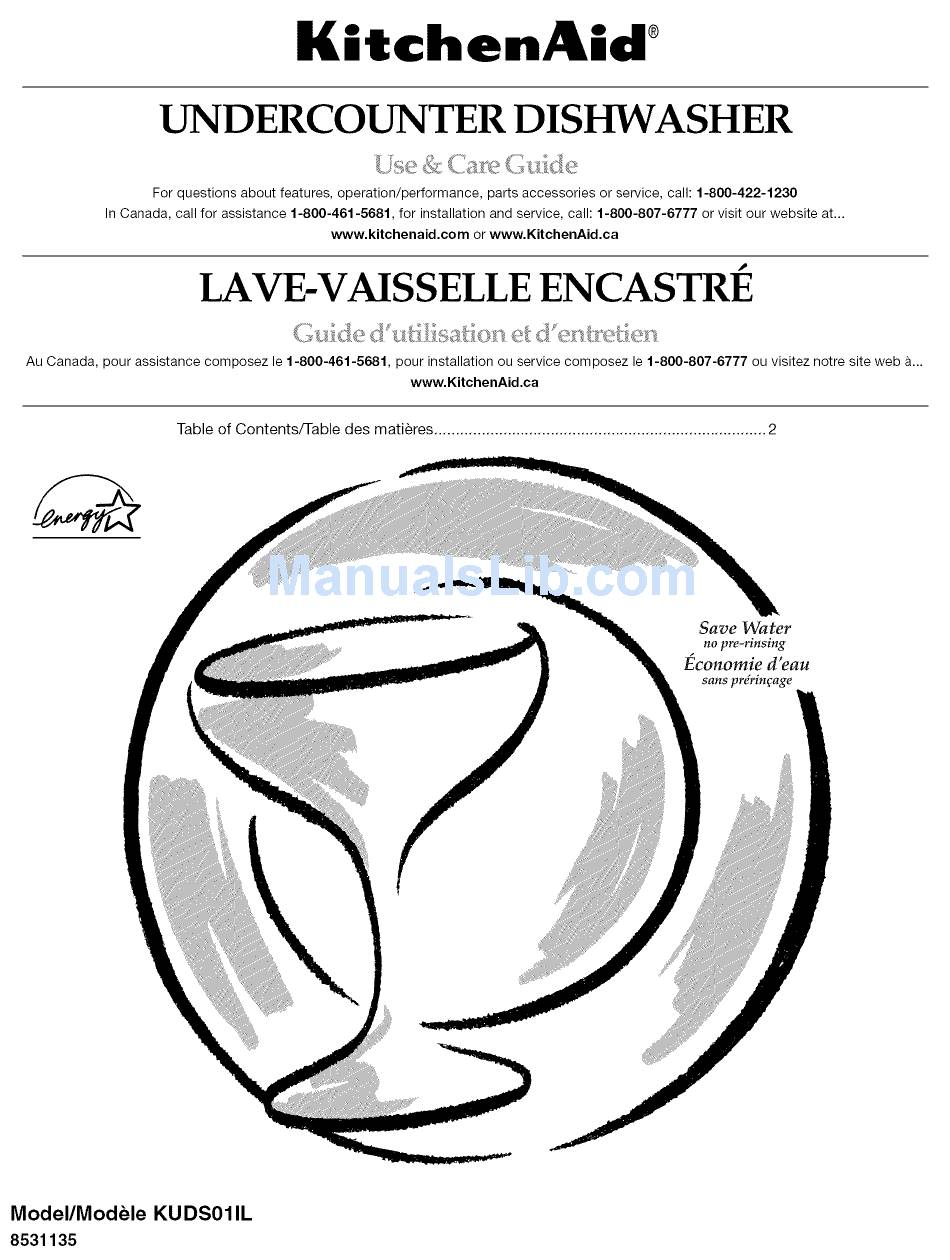

KitchenAid
®
UNDERCOUNTER
DISHWASHER
For questions about features, operation/performance,
parts accessories
or service, call: 1-800-422-1230
In Canada, call for assistance 1-800-461-5681,
for installation and service, call: 1-800-807-6777
or visit our website at...
www.kitchenaid.com
or www.KitchenAid.ca
LAVE-VAISSELLE ENCASTRE
Au Canada, pour assistance composez
le 1-800-461-5681,
pour installation ou service composez
le 1-800-807-6777
ou visitez notre site web &...
www.KitchenAid.ca
Table of Contents/Table
des matieres .............................................................................
2
Save Water
no pre-rinsing
Economie
d' eau
sans prdrin_age
Model/Modele
KUDS011L
8531135
