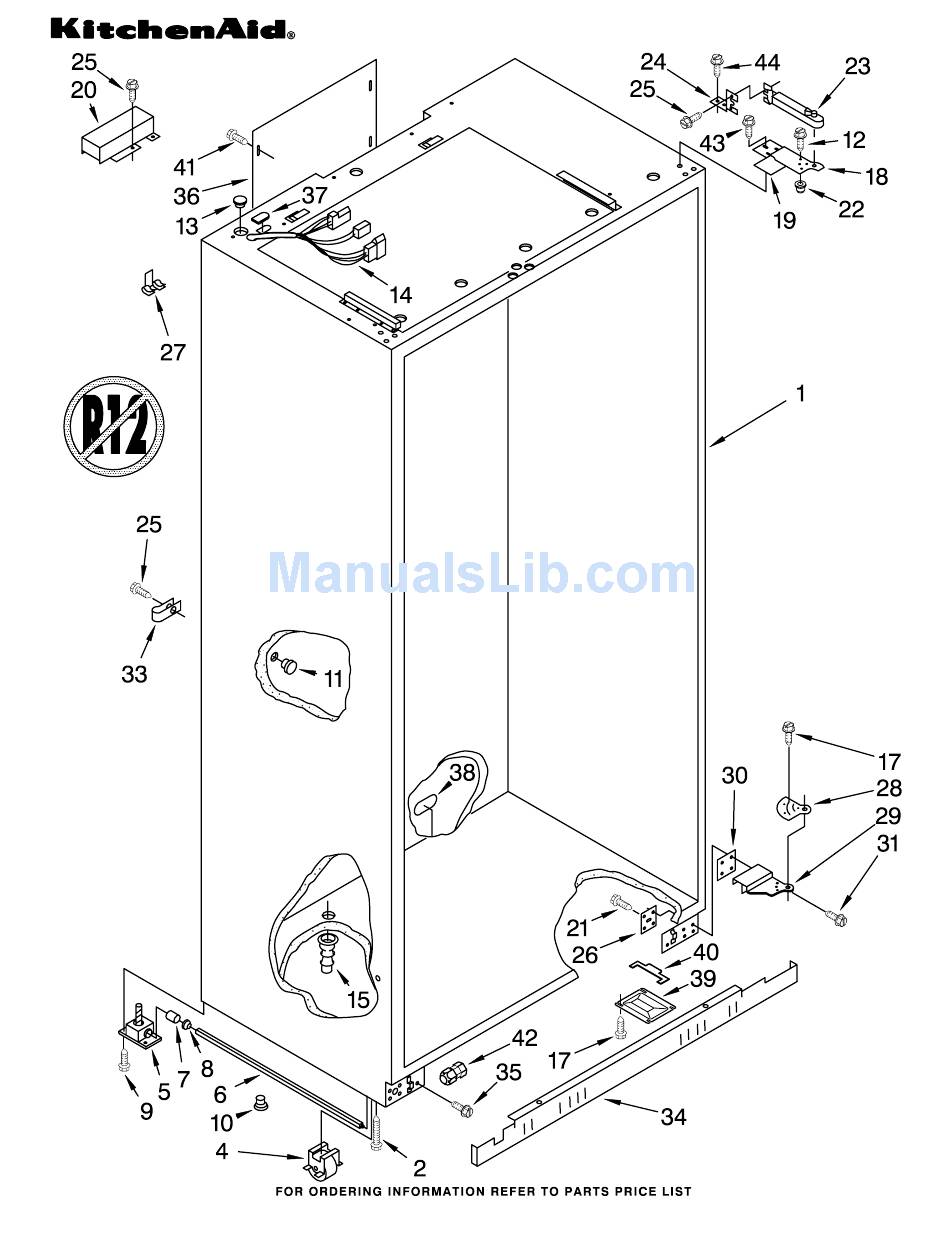

CABINET PARTS For Model: KSSS36QDX02 Illus. Part Illus. Part Illus. Part DESCRIPTION DESCRIPTION DESCRIPTION Cabinet (Not A Hinge (Top) Hinge (Bottom) Serviceable Part) 2001976 Left Side 2001978 Left Side 1112019 Leveler, Front (2) 2001975 Right Side 2001977 Right Side 1112023 Roller, Front & 2000770 Shim, Hinge 1112942 Shim, Hinge (1) Rear (4)
Page 3
CABINET TRIM PARTS For Model: KSSS36QDX02 Illus. Part DESCRIPTION 2002194 Cabinet, Trim (2) 486194 Screw 2001297 Screw 1112800 Cabinet, Trim (Bottom) 488649 Screw 2002228 Cabinet, Trim Top 487944 Washer (2) 4394105...
FREEZER SHELF PARTS For Model: KSSS36QDX02 Illus. Part DESCRIPTION 2003142 Solid Shelf 2003133 Front, Ice Compartment 1113564 Shelf, Fixed (2) 1113636 Shelf, Deep 2001551 Basket 2003112 Trim, Basket Slide, Basket 2000061 Right Side 2000062 Left Side 486194 Screw 4394105...
Page 12
TOP GRILLE AND UNIT COVER PARTS For Model: KSSS36QDX02 Illus. Part DESCRIPTION 2002582 Top Grille Assembly 2003267 Cover, Unit 486194 Screw 2002484 Grille, Bracket 2001415 Screw 2002954 Decortive Panel Assembly 2003480 Guard, Compressor Wiring 2003481 Guard, Water Valve Wiring 4394105...
MOTOR AND ICE CONTAINER PARTS For Model: KSSS36QDX02 4394105...
Page 14
MOTOR AND ICE CONTAINER PARTS For Model: KSSS36QDX02 Illus. Part DESCRIPTION 2002731 Bracket, Motor 2155263 Motor, Dispenser 2152713 Soleniod Assembly 2149100 Guide, Solenoid Slide, Container 2002720 Right Side 2002721 Left Side 1113169 Stop, Roller 2002719 Wiring Assembly, Ice Dispenser 489399 Screw 983663 Coupling, Motor 489242 Screw 1113128 Cover, Motor...
REFRIGERATOR DOOR PARTS For Model: KSSS36QDX02 4394105...
Page 16
REFRIGERATOR DOOR PARTS For Model: KSSS36QDX02 Illus. Part DESCRIPTION 2003870 Refrigerator Door Panel (Includes Insulation) 939101 Screw Anchor (8) 2001983 Hinge Assembly, 489282 Screw 2002073 Hinge Assembly, Bottom 1112533 Gasket Retainer, Side (2) 1112539 Gasket Retainer, Top & Bottom 2000878 Door Gasket, Magnetic 2002224 Handle, Door 2001230 Washer...
FREEZER DOOR PARTS For Model: KSSS36QDX02 4394105...
Page 18
FREEZER DOOR PARTS For Model: KSSS36QDX02 Illus. Part DESCRIPTION 2003873 Freezer Door Panel (Includes Insulation) 1112997 Tube, Wiring 1112928 Retainer, Tube 2002074 Hinge, Bottom 489282 Screw 2001984 Hinge, Top 2003475 Wiring Harness, Freezer Door 1112533 Gasket Retainer, Side (2) 1112538 Gasket Retainer, Top &...
Page 19
DISPENSER AND FRONT PARTS For Model: KSSS36QDX02 4394105...
Page 20
DISPENSER AND FRONT PARTS For Model: KSSS36QDX02 Illus. Part DESCRIPTION 1107943 Housing, Dispenser 2147164 Insulator, Bracket Control 2157746 Water Fitting Assembly (Includes Water Tube) 2152716 Frame, Slides 2152719 Slide, Cube/Crush Switch 2152724 Slide, Light Switch 2147172 Heat Shield, Frame 987048 Grommet 2149097 Heater, Ice Dispenser 2147167 Ice Door Mechanism...
Page 21
UPPER UNIT PARTS For Model: KSSS36QDX02 4394105...
Page 22
UPPER UNIT PARTS For Model: KSSS36QDX02 Illus. Part Illus. Part Illus. Part DESCRIPTION DESCRIPTION DESCRIPTION 487522 Screw 2003398 Assembly, Unit Following Parts Not Illustrated 851095 Wire Tie (2) Base 2164492 Drier 2163787 Clip, Compressor and Optional Parts Not Included 2169135 Motor, Fan Mounting (4) 1108179 Blade, Fan 2169426 Compressor...
Page 23
LOWER UNIT AND TUBE PARTS For Model: KSSS36QDX02 4394105...
Page 24
LOWER UNIT AND TUBE PARTS For Model: KSSS36QDX02 Illus. Part DESCRIPTION 2000528 Defrost Bi−Metal 1113043 Clamp, Bi−Metal 486194 Screw 2003271 Sleeve 2002171 Sleeve 2002999 Condenser Inlet Tube 2003484 Sleeve, Condenser Inlet Tube 2003015 Tube, Connect (Drier) 2002992 Heater, Drain Pan 1113062 Hanger, Heater 1113105 Bracket, Heater 487534 Screw...
Page 25
AIR FLOW AND RESERVOIR PARTS For Model: KSSS36QDX02 4394105...
Page 26
AIR FLOW AND RESERVOIR PARTS For Model: KSSS36QDX02 Illus. Part DESCRIPTION 2003200 Fan Motor 2002732 Cup, Clearance 2169142 Fan Blade 548263 Bracket (Double) 938224 Bracket (Single) 548268 Grommet 486194 Screw 2000618 Motor, Wiring 488500 Screw, Ground 488366 Clamp, Tube 489348 Clamp, Nylon 2001145 Channel, Wiring 1112871 Fastner 2000783 Scroll, Fan...
