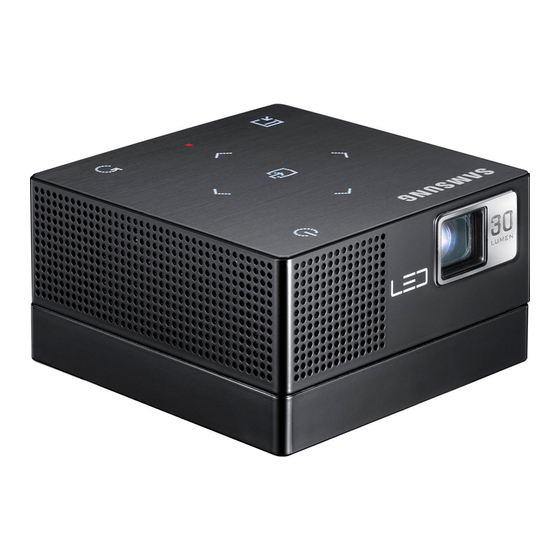

- Page 1 SP-H03 PICO Projector 사용자 설명서 본 제품은 대한민국에서만 사용하도록 만들어져 있으며, 해외에서는 품질을 보증하지 않습니다. (FOR KOREA UNIT STANDARD ONLY) 제품에 따라 색상 및 형상이 다를 수 있으며 규격내용은 성능개 선을 위해 예고없이 변경될 수 있습니다.
-
Page 2: Table Of Contents
차례 주요 안전 사항 사용설명서를 읽기 전에 ......... . . 1-1 보관... -
Page 3: 주요 안전 사항
이 제품을 사용하기 전에 안전을 위한 주의사항을 반드시 숙지하세요. • • 문제가 발생하면 문제 해결편을 확인하세요. 저작권 ⓒ2010 삼성전자주식회사 이 설명서의 저작권은 삼성전자(주)에 있습니다. 삼성전자(주)의 사전 허가 없이 설명서 내용의 일부 또는 전부를 무단 사용하거나 복제하는 것은 금지되어 있습니다. SAMSUNG 로고는 삼성전자(주)의 등록상표입니다. -
Page 4: 보관 및 관리
보관 및 관리 외관 및 렌즈손질 부드러운 마른 헝겊으로 닦으세요. • 벤젠, 시너 등의 인화물질이나 젖은 헝겊으로 닦지 마세요. 고장의 원인이 됩니다. • 손톱이나 날카로운 물건으로 화면을 긁지 마세요. 긁혀서 자국이 남거나 제품이 손상될 수 있습니다. • 제품 본체 각 부분에 물을 직접 뿌려 닦지 마세요. 제품에... -
Page 5: 안전을 위한 주의사항
안전을 위한 주의사항 안전을 위한 주의사항에 사용되는 아이콘 아이콘 명칭 의미 경고 지키지 않았을 경우 사용자가 사망하거나 중상을 입을 수 있습니다. 주의 지키지 않았을 경우 사용자가 부상을 당하거나 재산상의 손해를 입을 수 있습니다. 표시의 내용 금지를 나타냅니다. 반드시 지켜야 할 것을 나타냅니다. 전원... - Page 6 배터리 사용시 주의하세요. 전원 코드는 삼성전자에서 공급하는 정품만 사용하세요. 그리고 다른 제품은 사용하지 마 승인되지 않은 배터리를 사용하면 배터리 • 세요. 가 폭발할 수 있습니다. • 감전, 화재의 원인이 될 수 있습니다. 강한 충격을 주거나 뾰족한 것으로 뚫지 • 마세요. 여름철의...
- Page 7 일반 사용 조건이 아닌 특수한 장소에 설치된 통풍이 나쁜 좁은 공간에 설치하여 사용하지 제품은 주변 환경의 영향으로 심각한 품질 문 마세요. 제가 발생할 수 있으므로 설치 전 반드시 당 • 내부 온도 상승으로 인한 화재의 원인이 사 서비스 엔지니어에게 확인 후 설치하세요. 될...
- Page 8 전원 코드나 신호케이블만 잡고 제품을 이동 제품에서 이상한 소리, 타는 냄새, 연기가 나 하거나 전후좌우로 움직이지 마세요. 면 즉시 전원 코드를 뽑고 서비스 센터로 연 락하세요. • 케이블 손상으로 고장 또는 감전, 화재가 발생할 수 있습니다. • 감전, 화재가 발생할 수 있습니다. 가스가...
- Page 9 난방 기구 주변에 어댑터를 두지 마세요. 어댑터의 비닐백을 벗긴 다음 사용하세요. • 화재 위험이 있습니다. • 화재 위험이 있습니다. 어떠한 커버도 절대 열지 마십시오. 제품이 동작 중이거나 렌즈가 꺼진 직후에는 배출구, 렌즈 주변에 고열이 발생하므로 접촉 • 제품 내부에는 고압이 흐르고 있으므로 을...
-
Page 11: 설치 및 연결하기
배터리 조립 및 분리하기 배터리 조립하기 제품을 배터리 위에 올려놓고 제품 밑면과 배터리 윗면의 홈을 맞춰 끼우세요. 딸각하는 소리가 날 때까지 제품의 뒷부분을 앞으로 밀어 넣으며 아래로 눌러 주세요. 배터리 분리하기 배터리 뒷부분의 잠금장치[PUSH]를 누르세요. 동시에 제품 뒷부분을 들어 올리며 빼주세요. 설치... -
Page 12: 초점 조정하기
초점 조정하기 스크린의 화상이 선명해질 때까지 [FOCUS] 손잡이를 좌우로 조절하세요. 화면 크기에 따라 화면과 프로젝터 간 거리가 달라집니다. 지정된 투사거리(스크린 크기와 투사거리 참조)를 벗어난 위치에 제품을 설치하게 되면 초점 조절이 안될 수 있습니다. 설치 및 연결하기... -
Page 13: 스크린 크기와 투사거리
스크린 크기와 투사거리 화면이 선명하지 않으면 [FOCUS]를 조정하거나 프로젝터를 앞, 뒤로 움직이세요. 스크린 크기 Z (투사거리) M (대각선) X (가로) Y (세로) INCHES INCHES INCHES INCHES 21.8 19.0 10.7 12.0 30.5 25.4 22.1 12.5 14.0 35.5 17.2 43.7 15.0 38.1 21.4 23.8 60.5... -
Page 14: 통풍구
통풍구 통풍구의 위치는 아래의 그림을 참조하세요. 통풍구를 막으면 안 됩니다. 프로젝터가 과열되어 오작동을 일으킬 수 있습니다. • 명 칭 설 명 배출구 공기가 나가는 부분 흡입구 공기가 들어가는 부분 설치 및 연결하기... -
Page 15: 지원하는 디스플레이 모드
지원하는 디스플레이 모드 2-6-1. PC Timing (D-Sub) 클럭 주파수 FORMAT 해상도 수평 주파수 (KHZ) 수직 주파수 (HZ) (MHZ) 640 x 480 60Hz 31.469 59.94 25.175 VESA 800 x 600 60Hz 37.879 60.317 VESA 1024 x 768 60Hz 48.363 60.004 VESA 720 x 576 60Hz 35.91... -
Page 16: 단자 설명
단자 설명 2-7-1. 뒷면 제품 뒷면의 커버를 열어주세요. 아이콘 명 칭 PC IN 단자 AV IN 단자 POWER 단자 USB 단자 AUDIO 출력단자 USB 메모리 저장장치의 지원 가능 최대 용량은 16 GB입니다. (외부메모리 지원 가능 최대 용량은 제품 출하 시 당사 테스트 기준이며, 제조사별로 상이할 수 있습니다.) 설치... - Page 17 2-7-2. 옆면 아이콘 명 칭 MicroSD(HC) 카드 슬롯 MicroSD(HC) 카드의 지원 가능 최대 용량은 32 GB입니다. (외부메모리 지원 가능 최대 용량은 제품 출하 시 당사 테스트 기준이며, 제조사별로 상이할 수 있습니다.) 설치 및 연결하기...
-
Page 18: Pc 연결하기 및 환경설정
PC 연결하기 및 환경설정 2-8-1. PC 환경설정 PC와 프로젝터를 연결하기 전 아래의 사항들을 확인하세요. 1. 윈도 바탕화면에서 오른쪽 마우스를 클릭한 다음, [속성(R)]을 클릭하세요. <디스플레이 등록 정보>창이 나타납니다. 2. [설정] 탭을 클릭한 다음 프로젝터에서 지원하는 디스플레이모드 표의 <해상도>를 참고하여 <화면 해상도>를 설정하세요. 최적의... - Page 19 PC IN AV IN " " "PC Timing (D-Sub)"...
-
Page 20: Av 기기 연결하기
AV 기기 연결하기 먼저 AV 기기와 프로젝터가 꺼져 있는지 확인하세요. 1. 3RCA 젠더를 프로젝터 뒷면의 [AV IN] 단자에 꽂으세요. 2. 3RCA 젠더에 비디오 케이블과 오디오 케이블을 연결하세요. 지원하는 입력신호는 "지원하는 디스플레이 모드"편의 "AV Timing(VIDEO)"를 참조하세요. 3. 비디오 케이블을 AV 기기의 VIDEO OUT 단자에 연결하세요. 오디오... -
Page 21: 외부 스피커 연결하기
2-10 외부 스피커 연결하기 프로젝터 내부 스피커 대신 외부 스피커로 음향을 들을 수 있습니다. 1. 외부 스피커에 적합한 스테레오 케이블을 준비하세요. 2. 프로젝터의 [ ] 단자와 외부 스피커를 스테레오 케이블로 연결하세요. • 프로젝터의 [ ] 버튼으로 외부 스피커의 음량 조절이 가능합니다. •... -
Page 22: 전원 연결 및 배터리 충전하기
2-11 전원 연결 및 배터리 충전하기 2-11-1 전원 연결하기 모든 연결이 완료된 후 전원을 연결하세요. 1. 전원선을 프로젝터 뒷면의 [ ] 단자에 연결하세요. 2. 전원선을 콘센트에 연결하세요. 전원 코드용 페라이트 코어 • 페라이트 코어를 사용하면 전자파 발생을 줄여줍니다. 케이블을 연결할 때에는 그림과 같이 페라이트 코어를 열어 플러그와 가까운 케이블에 끼우세요. A (페라이트... - Page 23 • • • <LED > < > - <LED > - < > : < > < > - <LED > - < > : < > • • • LED : LED : 2-11...
-
Page 24: 외부메모리 및 Usb 케이블 연결하기
2-12 외부메모리 및 USB 케이블 연결하기 2-12-1. MicroSD 카드 연결하기 1. 프로젝터 옆면의 MicroSD 카드 슬롯에 MicroSD 카드를 연결하세요. 일부 MicroSD 카드에 따라 지원되지 않을 수도 있습니다. PC IN AV IN 1. USB 2. USB • • • • • 설치... - Page 25 • • • • • FAT32( • • • • 2,900 • 2-12-3. USB 케이블로 PC 연결하기 프로젝터를 PC에 연결하면 PC에 저장된 파일을 프로젝터 내부 메모리로 이동시킬 수 있습니다. USB 케이블을 이용해 프로젝터를 PC의 USB 단자에 연결하세요. PC에서 파일 가져오기 1.
- Page 26 4. 드래그 앤 드롭이나 복사/붙여넣기를 이용해 PC의 파일을 프로젝터로 전송하세요. 프로젝터와 PC 분리하기 반드시 올바른 방법으로 연결 종료 후 분리해야 프로젝터나 데이터의 손상을 방지할 수 있습니다. 1. 윈도우 작업표시줄에서 을 클릭하세요. 2. 화면에 표시되는 메시지를 클릭하세요. 3. 하드웨어를 제거해도 안전하다는 메시지가 나타나면 USB 케이블을 분리하세요. •...
-
Page 27: 제품의 특장점
사용하기 제품의 특장점 1. 차세대 백라이트 광원인 LED사용 LED를 사용한 무수은 ECO 프로젝터입니다. • 기존 램프에 비해 반영구적인 긴 수명이 보장됩니다. • 2. 팬 소음 최소화 내부 공기 흐름과 팬 장착구조를 최적화하여 제품으로부터 발생하는 팬 소음을 최소화 합니다. • 3. 휴대가 간편한 프로젝터 작고... -
Page 28: 제품 설명
제품 설명 3-2-1. 제품 설명 배터리 분리 상태 배터리 조립 상태 명 칭 설 명 렌즈 화면에 상을 맺게 합니다. FOCUS 화면의 초점을 맞춥니다. 프로젝터의 동작상태를 알 수 있습니다. 표시등 "표시등의 동작상태"를 참조하세요. 스피커 음향을 출력합니다. 삼각대 고정 나사구멍 삼각대를 고정합니다. 사용하기... -
Page 30: 표시등의 동작상태
표시등의 동작상태 3-3-1. 표시등의 동작상태 : 꺼져 있음 / : 깜박거림 / : 켜져 있음 내 용 프로젝터가 충전 중인 상태입니다. 프로젝터가 충전완료인 상태입니다. 어떤 원인으로 인해 프로젝터 내부의 온도가 관리한계 이상으로 높아져 전원이 꺼진 상태입니다. (1초 간격으로 깜빡임) 아래 조치 1을 참조하세요. 프로젝터... -
Page 31: 화면 조정 메뉴(Osd:on Screen Display) 사용하기
화면 조정 메뉴(OSD:On Screen Display) 사용하기 화면 조정 메뉴(OSD:On Screen Display) 구조 상위 메뉴 하위 메뉴 입력 소스 내부메모리 / 문서 동영상 사진 음악 설정 USB / MicroSD 카드 3-4-1. 입력 소스 프로젝터에 연결된 PC의 화면을 볼 수 있습니다. PC메뉴 PC 화면에서... - Page 32 프로젝터에 연결된 AV 기기의 화면을 볼 수 있습니다. AV메뉴 AV 화면에서 [ ] 버튼을 누르면 AV메뉴 창이 나타납니다. 메뉴 설 명 홈 메인메뉴 화면으로 돌아갑니다. 화면의 비율을 변경할 수 있습니다. 화면 크기 • <표준> - <4:3> 물체와 배경 사이의 밝기와 어둡기 차이를 조정합니다. 밝기...
- Page 33 3-4-2. 내부메모리 / USB / MicroSD 카드 <USB> 메뉴와 <MicroSD 카드> 메뉴는 외부메모리 장치(<USB>/<MicroSD 카드>)가 연결된 경우에만 보입니다. 문서 <내부메모리>, <USB>, <MicroSD 카드>에 저장되어 있는 다양한 포맷의 문서파일을 별도의 변환 없이 볼 수 있습니다. 문서메뉴 문서 목록 화면에서 [ ] 버튼을 누르면 문서메뉴 창이 나타납니다. 설정된...
- Page 34 메뉴 설 명 여러 파일 선택 여러 개의 문서파일을 동시에 선택하여 <복사>, <삭제>합니다. ] 버튼을 눌러 선택할 문서파일로 이동한 다음, [ ] 버튼을 누릅니다. • 선택한 문서에 체크( ) 표시가 나타납니다. • ] 버튼을 누를 때마다 선택과 해제가 반복됩니다. • 폴더...
- Page 35 명칭 설 명 : 이전 페이지로 이동합니다. 확대된 화면에서는 [ ] 버튼을 누르면 문서 페이지의 위로 이동합니다. • 확대된 화면에서는 [ ] 버튼을 누르면 문서 페이지의 좌측으로 이동합니다. • 이전/다음 : 다음 페이지로 이동합니다. 확대된 화면에서는 [ ] 버튼을 누르면 문서 페이지의 아래로 이동합니다. •...
- Page 36 메뉴 설 명 회전 문서를 선택한 각도로 회전시킬 수 있습니다. ] 버튼으로 원하는 각도를 선택한 다음, [ ] 버튼을 누르세요. • <0 ° > - <90 ° > - <180 ° > - <270 ° > PDF 파일만 지원됩니다. 인코딩 텍스트(.TXT) 파일의...
- Page 37 동영상메뉴 동영상 목록화면에서 [ ] 버튼을 누르면 동영상메뉴 창이 나타납니다. 설정된 언어에 따라 폴더명 및 파일명, 문서 내용이 깨져 보일 수 있습니다. 이런 경우에는 <설정> → <일반 설정>의 <언어>를 해당 언어로 설정하세요. 메뉴 설 명 홈 메인메뉴 화면으로 돌아갑니다. 복사 외부메모리(<USB>/<MicroSD 카드>)가...
- Page 38 동영상 조정 메뉴 명칭 설 명 재생/일시정지 동영상을 재생하거나 일시정지하게 합니다. ▲/▼ 음량 음량을 조절합니다. ◀ : 이전 동영상을 재생합니다. [◀] 버튼을 길게 누르면 되감기가 진행됩니다. (REW◀◀) ◀/▶ 이전/다음 ▶ : 다음 동영상을 재생합니다. [▶] 버튼을 길게 누르면 빨리감기가 진행됩니다. (FF▶▶) 빨리...
- Page 39 메뉴 설 명 자막 설정 동영상 재생 시, 자막이 함께 보여지게 할 것인지를 선택합니다. • <해제> - <설정> 자막언어 화면에 표시할 자막의 언어를 선택합니다. • 자막배경 자막의 배경이 보여지게 할 것인지를 선택합니다. • <해제> - <설정> 자막 동기화 동영상과 자막의 싱크가 맞지 않을 때, 동영상과 자막의 싱크를 맞춥니다. •...
- Page 40 설정된 언어에 따라 폴더명 및 파일명, 문서 내용이 깨져 보일 수 있습니다. 이런 경우에는 <설정> → <일반 설정>의 <언어>를 해당 언어로 설정하세요. 메뉴 설 명 홈 메인메뉴 화면으로 돌아갑니다. 복사 외부메모리(<USB>/<MicroSD 카드>)가 연결된 경우, 외부메모리의 사진을 <내부메모리>로 복사하거나 <내부메모리>의 사진을 외부메모리로 복사합니다. 삭제...
- Page 41 명칭 설 명 재생/일시정지 슬라이드쇼를 재생하거나 일시정지하게 합니다. : 이전 사진을 보여줍니다. 이전/다음 : 다음 사진을 보여줍니다. 버튼 잠금을 설정 또는 해제합니다. 잠금 설정을 할 경우, [ ] 버튼 이외에 다른 버튼은 동작하지 않습니다. • 버튼 잠금 ] 버튼을 길게 누르면 제품의 전원이 꺼집니다. •...
- Page 42 음악 <내부메모리>, <USB>, <MicroSD 카드>에 저장되어 있는 음악파일을 감상할 수 있습니다. 음악메뉴 음악 목록화면에서 [ ] 버튼을 누르면 음악메뉴 창이 나타납니다. 설정된 언어에 따라 폴더명 및 파일명, 문서 내용이 깨져 보일 수 있습니다. 이런 경우에는 <설정> → <일반 설정>의 <언어>를 해당 언어로 설정하세요. 메뉴...
- Page 43 메뉴 설 명 여러 파일 선택 여러 개의 음악파일을 동시에 선택하여 <재생>, <복사>, <삭제>합니다. ] 버튼을 눌러 선택할 음악파일로 이동한 다음, [ ] 버튼을 누릅니다. • 선택한 음악에 체크( ) 표시가 나타납니다. • ] 버튼을 누를 때마다 선택과 해제가 반복됩니다. •...
- Page 44 명칭 설 명 ◀ : 이전 음악을 재생합니다. 음악이 재생 중일 때 [◀] 버튼을 길게 누르면 20초 간격으로 되감기가 진행됩니 • 다. (REW◀◀) 재생 중인 음악의 시작부분까지 되감기 되어도 이전 곡으로 넘어가지 않습니다. • ◀/▶ 이전/다음 ▶ : 다음 음악을 재생합니다. 음악이...
- Page 45 설정 설정 메뉴를 이용해 사용환경 설정 및 초기화를 실행할 수 있습니다. 일반 설정 메뉴 설 명 언어 화면에 표시할 언어를 선택합니다. • LED 모드 LED 렌즈에서 발생하는 빛의 양을 조절하여 주변 환경에 따른 화상 밝기를 설정할 수 있습니다. • <보통> - <절약모드> 테스트...
- Page 46 고객지원 메뉴 설 명 펌웨어 업데이트 펌웨어 업데이트 하기: 삼성 웹사이트에서 펌웨어 업데이트 파일을 다운로드합니다. 업데이트 파일을 외부 저장장치(USB 저장장치)에 저장한 후 해당 저장장치를 프로젝터에 연결합니다. <펌웨어 업데이트>를 선택 하면 해당 파일이 실행됩니다. 3-6 참조. 오픈소스 라이선스 오픈소스의 라이선스 정보를 사용자에게 알려줍니다. 설정...
-
Page 47: 지원하는 파일 유형
지원하는 파일 유형 3-5-1. 문서, 사진, 음악 구분 파일형식 Adobe PDF 1.2 ~ 1.7 (pdf) MS PowerPoint 97 ~ 2007 (ppt, pptx) 문서 MS Excel (xls, xlsx) MS Word (doc, docx) 텍스트 (txt) JPEG(JPEG는 4M 픽셀까지 지원 가능), PNG, BMP, 사진... -
Page 48: 펌웨어 업데이트
펌웨어 업데이트 삼성전자 홈페이지(http://www.samsung.com/sec/)에서 최신 소프트웨어를 내려받아 설치할 수 있습니다. • 업데이트 시 내부메모리에 저장되어 있는 데이터가 삭제될 수 있으므로 항상 데이터를 백업해 두세요. 업데이트 시 외부메모리 장치는 USB만 지원합니다. • 업데이트가 진행되는 동안 외부메모리 장치(USB)를 분리하지 마세요. • •... -
Page 49: 문제 해결
문제 해결 고장 신고 전 확인사항 서비스를 요청하기 전에 아래 사항들을 먼저 확인해 보세요. 문제가 해결되지 않는다면 가까운 삼성전자 서비스 센터로 문의하세 요. 문제 해결 • 전원선의 연결 상태를 확인해 주세요. 전원이 들어오지 않아요. • 배터리의 충전 상태를 확인해 주세요. 설치... -
Page 50: 제품규격
기타정보 제품규격 모델명 SP-H03 크기 0.3 형 패널 해상도 WVGA (854 x 480) 화면비 16 : 9 최대 12.0 W (어댑터로 작동 및 충전 시), 소비전력 표준 8.5 W (배터리로 작동 시) 전원 이 제품은 100 ~ 240 V 를 지원합니다. -
Page 51: 고객 등록 및 서비스 센터 안내
고객 등록 및 서비스 센터 안내 5-2-1. 고객 등록 온라인 고객등록은 이렇게... http://www.samsung.com/sec 에 접속한 다음, 먼저 회원가입을 하세요. 삼성전자 인터넷 홈페이지 http://www.samsung.com/sec 고객등록을 위해서는 먼저 인터넷이 연결되어 있어야 합니다. 5-2-2. 서비스 센터 안내 삼성전자 서비스는 고객의 입장에서 한 번 더 생각하고 확실한 기술과 따뜻한 인간미, 완벽한 고객시스템을 바탕으로 최상의 서비스를... -
Page 52: 재활용 정보
재활용 정보 환경보호 및 자원 재활용을 위해 폐 전자제품은 다음과 같이 처리하셔야 합니다. 무료 처리 삼성전자 대리점으로부터 제품을 새로 구입하고 기존 제품을 버리고자 하는 경우, 신제품 배달 시 무료로 처리해 드립니다. 유료 처리 신규 제품 구입 없이 기존에 사용하던 제품을 버리고자 하는 경우, 관할 동사무소에 연락하시어 처리하시면 됩니다. 삼성전자의...
