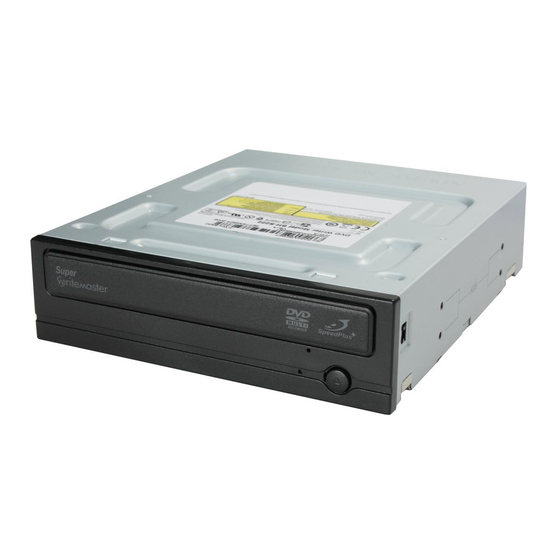

Samsung SH-S222A - Super-WriteMaster - Disk Drive User Manual

Super -writemaster
DVD Writer
SH-S222A(TS-H662A)
삼 삼 성 성 에 에 코 코 마 마 크 크 란 란 ? ?
제품의 친환경 특징을 고객에게 보다 쉽게 전달하기
위한 삼성전자의 고유의 마크로서 보다 친환경적인
제품을 만들기 위한 삼성전자의 의지이기도 합니다.
RoHS
●
2006년 7월부터 유럽연합이 실시하는 환경정책으로 납, 수은, 카드뮴,
가크롬, 폴리브롬화 비페닐, 폴리브롬화 디페틸에테르 등 여섯 가지
유해물질이 포함된 전자제품의 수입 및 생산을 전면 금지한 규정
B급 기기
이 기기는 가정용(B급)으로 전자파적합등록을 한 기기로서 가정에서
사용하는 것을 목정으로 하며, 모든 지역에서 사용할 수 있습니다.
BG68-01668A REV.00
설치방법
시스템 요구사항
OS:Microsoft � Windows � 2000/XP(서비스팩 1 이상)/Vista
CPU:800MHz(권장:펜티엄4 2.0GHz이상), RAM : 256MB 이상, HDD:10GBytes 이상
DVD Writer 장착 방법
DVD Writer를 PC에 장착하는 방법입니다.
먼저 덮개를 분해한 후 DVD Writer와 케이블을 연결하고 다시 PC를 조립합니다.
� PC의 모든 전원을 꺼주시고 컴퓨터의 덮개를 열어 주십시오.
�
가로지지대가 필요한 경우 본 제품의 양쪽에 가로지지대를 부착하세요.
● 가로지지대는 컴퓨터의 부속품이므로
없을 경우 별도로 구입하세요.
( 사용 Screw : M3×6×4 개)
� 플레이트를 뺀 자리에 DVD Writer를 그림과 같이 밀어 넣으세요.
● 플레이트에 넣기 어려울 경우에는 플로피 디스크 자리에 바꾸어 넣어 주세요.
● 장착 SCREW는 반드시 당사에서 제공한 규격품 (M3X6)을 사용하세요.
- M3X6외의 SCREW 사용시 제품 작동 오류가 발생될 수 있습니다.
플레이트
DVD Writer
주의 : 제공된 고정용 나사를 이용하여 정확히 고정하여 사용하십시오.
정확히 고정되지 않으면 소음증가의 원인이 될 수 있습니다.
�
안전을 위한 주의사항
사용자의 안전과 재산상의 손해 등을 막기 위한 내용입니다.
아래의 내용을 잘 읽고 올바르게 사용해 주세요.
설치할 때
불안정한 곳에 설치하지 마세요.
● DRIVE가 떨어져 망가지거나 ● 습기가 많은 곳에 설치 하지 마세요.
다칠 수 있습니다.
● 전원 케이블이 잘못 연결되면 화재
발생 및 드라이브 파손의 원인이
● 온도가 높거나 낮은 곳에
되므로 전원 커넥터 방향과 드라이브
설치하지 마세요.
경사면을 잘 확인하고 연결하십시오.
깍인 면
+5V DC
Ground
동작중에
동작중에 외부에서 충격을
주지 마세요.
● 직사광선이 직접 닿는 곳에
설치하지 마세요.
※ 만일 본 제품이 지정된 책임자의 명확한 승인없이 변경 또는 수정된다면 본 제품의 운영에 대한
사용자의 권한이 취소될 수도 있습니다.
반드시 지켜야 할 것을 나타냅니다. 분해 금지를 나타냅니다.
�
연결방법
케이블 연결방법
전원케이블
E-IDE케이블
Master/Slave선택단자
�
전원케이블 연결
● 컴퓨터 내부 전원박스에 있는 전원케이블 (4핀)을 깎인 면이 위로
향하도록 ( )하여 DVD Writer의 전원연결 단자에 연결하세요.
깍인 면
4
3 4
3
2
1
① +5V DC ② Ground
③ Ground ④ +12V DC
주의 : 전원 케이블을 잘못 연결하면 고장의 원인이 되므로 전원 커넥터 방향과
DVD Writer의 경사면을 잘 확인하고 연결하십시오.
잘못 사용했을 경우 가옥, 재산등의 손해로 이어질 수 있습니다.
�
경고/주의 내용
경고 : 잘못 사용했을 경우 사망이나 중상으로 이어질 가능성이 있을때 표시 합니다.
주의 : 잘못 사용했을 경우 가옥, 재산등의 손해로 이어질 때 표시 합니다.
기타
떨어뜨리거나 심한 충격을
● 제품 내부에 음식물이나 물등
주지 마세요.
이물질이 들어가지 않도록 하세요.
● 다치거나 고장의 원인이 됩니다.
동작중에 제품을 움직이거나 디스크
● 화재의 위험이 있으니 알코올, 벤젠
트레이를 무리하게 열지 마시고 반드시
등을 떨어뜨리지 마세요.
실행중인 프로그램을 종료한 후
열림/닫힘 버튼을 사용하여 주세요.
Ground
+12V DC
드라이브 동작중에는 비상구멍에
가는 핀을 삽입하지 마십시오.
금이 가거나 뒤틀리고 구부러진 함부로 분해, 수리, 개조 하지 마세요.
파손된 디스크를 사용하지 마세요.
- 수리할 필요가 있을 때는 반드시
서비스센터로 연락하세요.
● 고장, 감전, 화재의 위험이 있습니다.
특히 디스크의 내주에 금이 간 경우 사용
도중에 디스크가 파손될 수 있습니다.
1. 사용전에 항상 디스크에 금이 있지 않은지 점검하십시오. 만약 디스크에 금이 있는 경우 (특히, 중심 Hole의 가장자리)
즉시 복사본을 만들어 사용할 것을 권장합니다. 금이 간 디스크를 계속 사용한다면 금의 크기가 확산되며,
마지막에는 돌이킬 수 없는 디스크의 손상 (파손)을 가져오게 됩니다.
2. 품질이 저조한 디스크 (불법, 기스, 손상... )는 사용하지 말아 주십시오.
�
�
E-IDE케이블 연결
● 하드디스크에 연결되어 있는 E-IDE케이블을 DVD Writer의
인터페이스단자에 끼워 주세요.(케이블의 붉은색 선 쪽이 1번 핀에 오게 합니다.)
1개의 E-IDE케이블 사용시
● DVD Writer 뒷면의 Master/Slave 선택단자에 SL(Slave)로 연결하십시오.
2
1
HDD
�
제품소개
※ 본 제품은 제품의 특성에 따라 디자인이 다소 변경될 수 있습니다.
※ 기록/ 재생 소프트웨어 CD는 분실이나 훼손시 추가공급이 불가 하오니,
보관에 주의해 주시기 바랍니다.
※ 본 제품에는 아날로그 오디오 출력 단자를 지원하지 않습니다.
오디오 출력은 E-IDE 데이타 케이블을 통해 WINDOWS OS 에서 기본적으로
제공하는 디지탈 오디오 재생 기능을 통해 지원하고 있습니다.
부속품
소프트웨어 CD,Screw 4개, 드라이브 설치 설명서
- 액세서리 종류는 모델명 사양에 따라 일부 다를 수 있으며, 일부
액세서리는 제공되지 않을 수 있습니다.
- 제품을 구입하시고 환불 할 경우, 제품 구입시 제공된 액세서리를
포함하여 반납하셔야만 환불이 가능합니다.
※ DVD±R 22X 기록을 위해서는 80pin E-IDE 케이블 및 Pentium IV 2.0GHz
이상의 시스템 사용을 권장합니다.
2개 이상 광드라이브 조합시 DVD Write를 MASTER로 놓고 조립하십시오.
광디스크 드라이브 2개 일때
● DVD Writer 뒷면의 Master/ Slave 선택단자에 MA(Master)로 연결하십시오.
� DVD Writer가 하나 일 경우 : MA(Master)로 설정
1번 Pin
Key 슬롯
붉은색 선
HDD
� DVD Writer가 두개 일 경우 : MA(Master)/SL(Slave)로 설정
Slave drive(SL 점퍼 선택)
HDD
마더보드
디스크 트레이 열림/닫힘버튼
동작상태 표시등
비상구멍
인터페이스단자
Master/Slave 선택단자 전원연결단자
�
Master drive(MA 점퍼 선택)
Secondary 1
Primary 1
마더보드
Master drive(MA 점퍼 선택)
Slave drive(SL 점퍼 선택)
Secondary 1
Primary 1
(MA 점퍼 선택)
마더보드
(SL 점퍼 선택)
�
