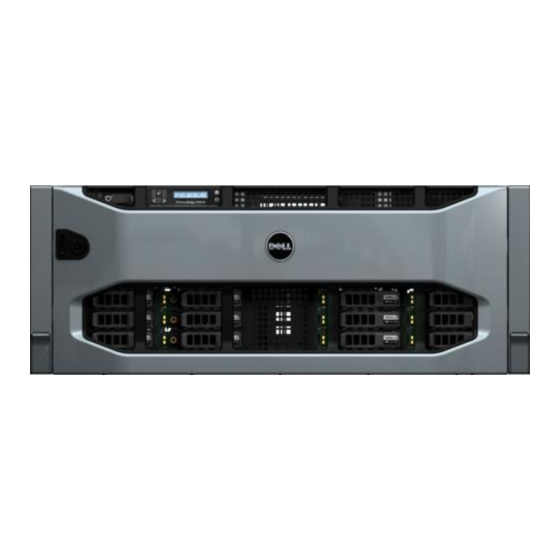

Dell PowerEdge R910 Getting Started Manual
Dell server getting started guide
Hide thumbs
Also See for PowerEdge R910:
- Information update (92 pages) ,
- Technical manual (63 pages) ,
- Getting started with (63 pages)
Related Manuals for Dell PowerEdge R910
Summary of Contents for Dell PowerEdge R910
-
Page 1: Getting Started
Dell™ PowerEdge™ R910 Systems Getting Started With Your System Guide de mise en route Primeiros passos com o sistema Procedimientos iniciales con el sistema... -
Page 3: Dell™ Poweredge
Dell™ PowerEdge™ R910 Systems Getting Started With Your System Regulatory Model E06S Series... -
Page 4: Notes, Cautions, And Warnings
Reproduction of these materials in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden. Trademarks used in this text: Dell, the DELL logo, and PowerEdge are trademarks of Dell Inc.; Intel and Xeon are registered trademarks of Intel Corporation in the U.S. and other countries;... -
Page 5: Installation And Configuration
Installation and Configuration WARNING: Before performing the following procedure, review the safety instructions that came with the system. Unpacking the System Unpack your system and identify each item. Installing the Rails and System in a Rack Assemble the rails and install the system in the rack following the safety instructions and the rack installation instructions provided with your system. - Page 6 Optional – Connecting the Keyboard, Mouse, and Monitor Connect the keyboard, mouse, and monitor (optional). The connectors on the front and back of your system have icons indicating which cable to plug into each connector. Be sure to tighten the screws (if any) on the monitor's cable connector.
- Page 7 Securing the Power Cable(s) Bend the system power cable into a loop as shown in the illustration and secure the cable to the bracket using the provided strap. Plug the other end of the power cable into a grounded electrical outlet or a separate power source such as an uninterrupted power supply (UPS) or a power distribution unit (PDU).
-
Page 8: Complete The Operating System Setup
Editions with SP2 • Microsoft Windows Server 2008 (x64) Standard, Enterprise, and Datacenter Editions with SP2 • Microsoft Windows Server 2008 R2 (x64) Standard, Enterprise, Datacenter, and Web Editions • Microsoft Windows Server 2003 R2 (x32) Standard and Enterprise Editions Getting Started With Your System ®... -
Page 9: Other Information You May Need
NOTE: Always check for updates on support.dell.com/manuals and read the updates first because they often supersede information in other documents. ®... -
Page 10: Obtaining Technical Assistance
Obtaining Technical Assistance If you do not understand a procedure in this guide or if the system does not perform as expected, see your Hardware Owner’s Manual. Dell™ offers comprehensive hardware training and certification. See www.dell.com/training for more information. This service may not be offered in all locations. - Page 11 Drives Hard drives Optical drive Flash drive Connectors Back Serial Video Front Video Internal Video Video type Video memory Up to sixteen 2.5-inch, internal hot-swappable SAS or SSD hard drives NOTE: Only one SATA drive is supported on the x4 backplane.
- Page 12 Power System heat dissipation (at 230 V 100% load) AC Power Supply (per power supply) Wattage Voltage Maximum inrush current Batteries System battery RAID battery (Optional) Physical Height Width Depth Weight (maximum configuration) Weight (empty) Getting Started With Your System 8407 BTU/hr maximum (with two or four 1100 W PSUs) 5732 BTU/hr maximum...
- Page 13 Environmental NOTE: For additional information about environmental measurements for specific system configurations, see www.dell.com/environmental_datasheets. Temperature Operating Storage Relative humidity Operating Storage Maximum vibration Operating Storage Altitude Operating Storage Airborne Contaminant Level Class 10° to 35°C (50° to 95°F) with a maximum temperature gradation of 10°C per hour...
- Page 14 Getting Started With Your System...
-
Page 15: Guide De Mise En Route
Systèmes Dell™ PowerEdge™ R910 Guide de mise en route Modèle réglementaire série E06S... -
Page 16: Remarques, Précautions Et Avertissements
D'autres marques commerciales et noms de marque peuvent être utilisés dans ce document pour faire référence aux entités se réclamant de ces marques et de ces noms ou de leurs produits. Dell Inc. dénie tout intérêt propriétaire vis-à-vis des marques et des noms de marque autres que les siens. -
Page 17: Installation Et Configuration
Installation et configuration AVERTISSEMENT : Avant de commencer la procédure suivante, lisez les consignes de sécurité fournies avec le système. Déballage du système Sortez le système de son emballage et identifiez chaque élément. Installation des rails et du système dans un rack Assemblez les rails et installez le système dans le rack en suivant les consignes de sécurité... - Page 18 Facultatif – Connexion du clavier, de la souris et du moniteur Connectez le clavier, la souris et le moniteur (si nécessaire). Les icônes des connecteurs situées à l'avant et à l'arrière du système indiquent où insérer chaque câble. N'oubliez pas de serrer les vis situées sur le connecteur du câble du moniteur, s'il en est équipé.
- Page 19 Fixation du ou des câbles d'alimentation Faites une boucle comme indiqué dans l'illustration, puis fixez-le à l'aide de la sangle fournie. Branchez ensuite l'autre extrémité du câble d'alimentation sur une prise secteur mise à la terre ou sur une source d'alimentation autonome (onduleur ou unité...
-
Page 20: Systèmes D'exploitation Pris En Charge
• Microsoft Windows Server 2008 R2 (x64), éditions Standard, Enterprise, Datacenter et Web • Microsoft Windows Server 2003 R2 (x32), éditions Standard et Enterprise • Microsoft Windows Server 2003 R2 (x64), éditions Standard et Enterprise Guide de mise en route ®... -
Page 21: Autres Informations Utiles
VMware ESXi version 4.0 Mise à jour 1 REMARQUE : Pour obtenir les informations les plus récentes sur les systèmes d'exploitation pris en charge, rendez-vous sur le site support.dell.com. Autres informations utiles AVERTISSEMENT : fournies avec votre système. Les informations sur la garantie se trouvent dans ce document ou dans un document distinct. -
Page 22: Caractéristiques Techniques
Obtention d'une assistance technique Si vous ne comprenez pas une procédure décrite dans ce guide ou si le système ne réagit pas comme prévu, reportez-vous au Manuel du propriétaire. Dell™ offre une formation exhaustive et une certification sur le matériel. Pour plus d'informations, voir www.dell.com/training. - Page 23 Mémoire Architecture Connecteurs de barrette de mémoire Capacité des barrettes de mémoire RAM minimale RAM maximale Lecteurs Disques durs Lecteur optique Lecteur Flash Barrettes de mémoire ECC (code de correction d'erreur) DDR3 1067 MHz inscrites Soixante-quatre barrettes DIMM à 240 broches (huit cartes de montage mémoire avec huit barrettes DIMM par carte) 1 Go, 2 Go, 4 Go, 8 Go ou 16 Go...
- Page 24 Connecteurs Arrière Série Vidéo Avant Vidéo Interne Vidéo Type de vidéo Mémoire vidéo Guide de mise en route Quatre connecteurs RJ-45 utilisant une carte E/S 1 GbE Deux connecteurs RJ-45 et deux ports SPF+ utilisant une carte E/S 10 Gb Un connecteur DTE à...
- Page 25 Alimentation Dissipation thermique du système (à 230 V, charge totale) Bloc d'alimentation CA (selon la tension en vigueur) Puissance Tension Appel de courant maximal Piles Pile du système Batterie RAID (en option) Caractéristiques physiques Hauteur Largeur Profondeur Poids (configuration maximale) Poids (à...
- Page 26 Environnement REMARQUE : Pour plus d'informations concernant les mesures environnementales liées à différentes configurations spécifiques, voir www.dell.com/environmental_datasheets. Température En fonctionnement Stockage Humidité relative En fonctionnement Stockage Tolérance maximale aux vibrations En fonctionnement Stockage Altitude En fonctionnement Stockage Contaminants en suspension dans l'air...
- Page 27 Dell™ PowerEdge™ Sistemas R910 Primeiros passos com o sistema Modelo de regulamentação da série E06S...
-
Page 28: Notas, Avisos E Advertências
Marcas comerciais usadas neste texto: Dell, o logotipo da DELL e PowerEdge são marcas comerciais da Dell Inc.; Intel e Xeon são marcas registradas da Intel Corporation nos EUA e em outros países; Microsoft, Windows, e Windows Server são marcas comerciais ou registradas da Microsoft Corporation nos Estados Unidos e/ou em outros países;... -
Page 29: Instalação E Configuração
Instalação e configuração ADVERTÊNCIA: Antes de executar este procedimento, siga as instruções de segurança fornecidas com o sistema. Remoção do sistema da embalagem Remova o sistema da embalagem e identifique cada item. Instalação dos trilhos e do sistema no rack Monte os trilhos e instale o sistema no rack seguindo as instruções de segurança e as instruções de instalação fornecidas com o sistema. - Page 30 Opcional – Conexão do teclado, mouse e monitor Conecte o teclado, o mouse e o monitor (opcional). Os conectores nas partes dianteira e traseira do sistema possuem ícones que indicam quais cabos devem ser ligados a cada conector. Verifique se apertou os parafusos (caso haja algum) no conector do cabo do monitor.
- Page 31 Como prender o(s) cabo(s) de alimentação Dobre o cabo de alimentação do sistema em forma de laço conforme mostrado na ilustração e prenda-o com a tira fornecida. Conecte a outra extremidade do cabo de alimentação a uma tomada elétrica aterrada ou a uma fonte de energia separada, como uma fonte de alimentação ininterrupta (UPS) ou uma fonte de distribuição de energia (PDU).
- Page 32 • Microsoft Windows Server 2008 R2 (x64) Standard, Enterprise, Datacenter e Web Editions • Microsoft Windows Server 2003 R2 (x32) Standard e Enterprise Editions • Microsoft Windows Server 2003 R2 (x64) Standard e Enterprise Editions Primeiros passos com o sistema ®...
-
Page 33: Outras Informações Úteis
às atualizações do sistema e aos componentes do sistema adquiridos com o sistema. NOTA: Sempre verifique se há atualizações disponíveis no site support.dell.com/manuals (em Inglês) e leia primeiro as atualizações, pois elas geralmente substituem informações contidas em outros documentos. ® Enterprise... -
Page 34: Como Obter Assistência Técnica
Se não compreender algum procedimento descrito neste guia ou se o sistema não apresentar o desempenho esperado, consulte o Manual do proprietário de hardware. A Dell™ oferece treinamento abrangente e certificação de hardware. Consulte o site www.dell.com/training (em Inglês) para obter mais informações. - Page 35 Memória Arquitetura Soquetes dos módulos de memória Capacidades dos módulos de memória Mínimo de RAM Máximo de RAM Unidades Discos rígidos Unidade óptica Unidade flash DIMMs DDR3 registrados de 1067 MHz, com código de correção de erro (ECC) 64 soquetes DIMM de 240 pinos (oito placas riser de memória com oito soquetes DIMM por riser) 1 GB, 2 GB, 4 GB, 8 GB ou 16 GB (posição única, dupla ou quádrupla, dependendo da capacidade)
- Page 36 Conectores Traseiros Placa de rede Serial Vídeo Frontais Vídeo Internos Vídeo Tipo de vídeo Memória de vídeo Primeiros passos com o sistema Quatro conectores RJ-45 usando uma placa riser E/S de 1 Gb Dois conectores RJ-45 e dois SPF+ usando uma placa riser E/S de 10 Gb DTE de 9 pinos, compatível com 16550 Dois conectores de 4 pinos, compatíveis com...
- Page 37 Alimentação Dissipação de calor do sistema (a 230 V, 100% de carga) Fonte de alimentação CA (por fonte de alimentação) Potência Tensão Corrente de entrada máxima Baterias Bateria do sistema Bateria RAID (opcional) Características físicas Altura Largura Profundidade Peso (configuração máxima) Peso (vazio) Máximo de 8407 BTU/hr (com dois ou quatro PSUs de 1100 W)
- Page 38 Características ambientais NOTA: Para obter informações adicionais sobre as medições ambientais para configurações de sistema específicas, visite o site www.dell.com/environmental_datasheets (em Inglês). Temperatura Operacional Armazenamento Umidade relativa Operacional Armazenamento Vibração máxima Operacional Armazenamento Altitude Operacional Armazenamento Nível de poluentes transportados pelo ar...
-
Page 39: Procedimientos Iniciales
Sistemas Dell™ PowerEdge™ R910 Procedimientos iniciales con el sistema Modelo reglamentario serie E06S... -
Page 40: Notas, Precauciones Y Avisos
Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos. -
Page 41: Instalación Y Configuración
Instalación y configuración AVISO: Antes de realizar el procedimiento siguiente, revise las instrucciones de seguridad incluidas con el sistema. Desembalaje del sistema Desembale el sistema e identifique cada elemento. Instalación de los rieles y del sistema en un rack Monte los rieles e instale el sistema en el rack siguiendo las instrucciones de seguridad y de instalación del rack incluidas con el sistema. - Page 42 Conexión del teclado, el ratón y el monitor (opcional) Conecte el teclado, el ratón y el monitor (opcional). Los conectores de la parte frontal y posterior del sistema incluyen iconos que indican qué cable debe enchufarse en cada conector. Asegúrese de apretar los tornillos (si los hay) del conector del cable del monitor.
- Page 43 Fijación de los cables de alimentación Doble el cable de alimentación del sistema en forma de bucle, como se muestra en la ilustración, y fíjelo al soporte con la correa proporcionada. Conecte el otro extremo del cable de alimentación a una toma eléctrica con conexión a tierra o a otra fuente de energía, como por ejemplo un sistema de alimentación ininterrumpida (SAI) o una unidad de distribución de alimentación (PDU).
-
Page 44: Instalación Del Embellecedor Opcional
• Microsoft Windows Server 2008 R2 (x64) Standard, Enterprise, Datacenter y Web Edition • Microsoft Windows Server 2003 R2 (x32) Standard y Enterprise Edition • Microsoft Windows Server 2003 R2 (x64) Standard y Enterprise Edition Procedimientos iniciales con el sistema ®... -
Page 45: Otra Información Útil
En el Manual del propietario del hardware se proporciona información sobre las características del sistema y se describe cómo solucionar problemas del sistema e instalar o sustituir componentes. Este documento está disponible en línea en support.dell.com/manuals. • En los soportes multimedia suministrados con el sistema se incluyen documentación y herramientas para configurar y administrar el sistema,... -
Page 46: Obtención De Asistencia Técnica
Si no comprende alguno de los procedimientos descritos en esta guía o si el sistema no funciona del modo esperado, consulte el Manual del propietario del hardware. Dell™ cuenta con una amplia oferta de formación y certificación de hardware. Para obtener más información, vaya a www.dell.com/training. - Page 47 Bus de expansión (continuación) Ranuras de expansión Memoria Arquitectura Zócalos de módulo de memoria Capacidades del módulo de memoria RAM mínima RAM máxima Ranura 1: PCIe x4 Gen2 media longitud, altura completa Ranura 2: PCIe x8 Gen2 media longitud, altura completa Ranura 3: PCIe x8 Gen2 media longitud, altura completa Ranura 4: PCIe x8 Gen2 media longitud,...
- Page 48 Unidades Unidades de disco duro Unidad óptica Unidad flash Conectores Posteriores Serie Vídeo Frontales Vídeo Internos Procedimientos iniciales con el sistema Hasta 16 unidades de disco duro internas SAS o SSD de 2,5 pulgadas e intercambio activo NOTA: El plano posterior 4x sólo admite una unidad SATA.
- Page 49 Vídeo Tipo de vídeo Memoria de vídeo Alimentación Disipación de calor del sistema (a 230 V y una carga del 100%) Fuente de alimentación de CA (por fuente de alimentación) Potencia Voltaje Corriente de conexión máxima Baterías Batería del sistema Batería RAID (opcional) Características físicas Altura...
- Page 50 Especificaciones ambientales NOTA: Para obtener información adicional sobre medidas ambientales relativas a configuraciones del sistema específicas, vaya a www.dell.com/environmental_datasheets. Temperatura En funcionamiento Almacenamiento Humedad relativa En funcionamiento Almacenamiento Vibración máxima En funcionamiento Almacenamiento Altitud En funcionamiento Almacenamiento Nivel de contaminación atmosférica...
