- Page 1 Mixer Amplifier with built in MP3, FM & Bluetooth EX120/240 I N S T A L L A T I O N M A N U A L www.texonic.ca...
-
Page 2: Safety Guidelines
Thank you for selecting the TEXONIC Mixer Amplifier with built in MP3, FM radio & Bluetooth. We appreciate your decision, and we're committed to providing you with exceptional performance and reliability. To maximize your enjoyment and ensure uninterrupted use of the equipment, please adhere to the instructions outlined in this manual diligently. - Page 3 Rack-mountable amplifier background music and public paging Important Considerations Available power output options: EX120: 120W, Always disconnect the power cord before EX240: 240W making any connections. Speaker outputs: 100V, 70V, and selectable 4- Ensure all connections are correct and the 8-16 Ohm wiring polarity is accurate.
-
Page 4: Control Interface

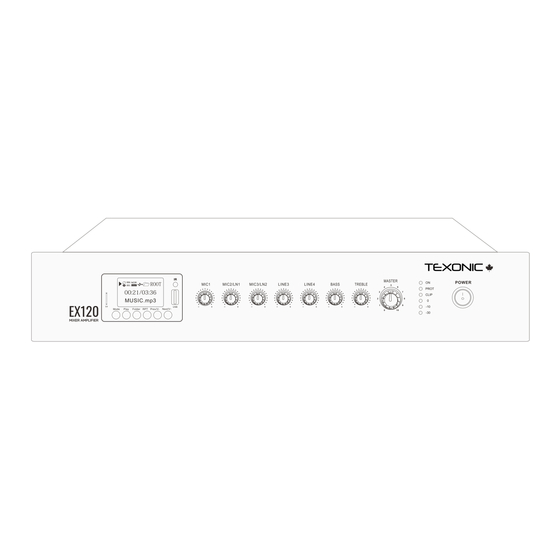

12 13 Front Panel MP3/FM/Bluetooth media player module Mic1 Level Mic/Line Input 2 Level Mic/Line Input 3 Level Line Input 3 Level Line Input 4 Level Bass Treble Master Volume Control Power Status Protection Status in red Clipping Status in yellow Output level meters Power on/off switch Remote control... - Page 5 Media Player TF card input Display Screen IR sensor USB input Mode to select MP3/BL/FM Play Folder RPT repeat Previous & volume (-) decrease Next & volume (+) increase The amplifiers feature a built-in media player that supports MP3, FM radio, and Bluetooth. You can switch between these modes by pressing the Mode button, as indicated on the LED display.
-
Page 6: Connection Diagram
CONNECTION DIAGRAM (example) 70V speaker connection SPEAKER OUTPUT 4Ω 8Ω 16Ω 100V 110V~50-60Hz AF206T Speaker Add volume control & speakers SPEAKER OUTPUT 4Ω 8Ω 16Ω 100V 110V~50-60Hz AF206T Speaker Volume Control C5070V Connection Diagram... -
Page 7: Technical Overview
Model EX120 EX240 Description Mixer Amplifier with USB/SD/FM/Bluetooth Rated Power Output 120W 240W Speaker Outputs 70/100V & 4 Ohm-8 Ohm-16 Ohm Mic1 input by balanced XLR with phantom power & VOX highest priority Connector Mic/line switchable input 2-3 unbalanced 6.3mm jack Line1-2 inputs by RCA;... -
Page 8: Compliance Information
If a product is product. discontinued and cannot be effectively repaired, TEXONIC may choose to replace it with a similar item at their discretion. Compliance Information... - Page 10 E X 1 2 0 / 2 4 0 Mixer Amplifier with built in MP3, FM & Bluetooth Specifications may change without pre-notice. sales@texonic.ca - www.texonic.ca...
- Page 11 Amplificateur mélangeur avec MP3, FM et Bluetooth intégrés EX120/240 M A N U E L D ' I N S T A L L A T I O N www.texonic.ca...
-
Page 12: Directives De Sécurité
Merci d'avoir choisi l'amplificateur mélangeur TEXONIC avec MP3, radio FM et Bluetooth intégrés. Nous apprécions votre décision et nous nous engageons à vous offrir des performances et une fiabilité exceptionnelles. Pour maximiser votre plaisir et garantir une utilisation ininterrompue de l'équipement, veuillez respecter scrupuleusement les instructions décrites dans ce manuel. - Page 13 Options de puissance de sortie disponibles : Assurez-vous toutes connexions sont EX120 : 120 W, EX240 : 240 W correctes et que la polarité des câbles est exacte. Sorties haut-parleur : 100 V, 70 V et 4-8-16 Gardez les cordons d'alimentation éloignés des Ohm sélectionnables.
- Page 14 12 13 Panneau avant Module lecteur multimédia Niveau Mic1 Niveau d'entrée Mic/Ligne 2 MP3/FM/Bluetooth Niveau d'entrée Mic/Ligne 3 Niveau d'entrée Ligne 3 Niveau d'entrée Ligne 4 Basses Aigus Contrôle de volume principal État de l'alimentation État de la protection État de clipping Indicateur de niveau de sortie Interrupteur marche/arrêt Télécommande...
- Page 15 Lecteur multimédia Entrée carte TF Écran d'affichage Capteur infrarouge Entrée USB Mode pour sélectionner Lecture MP3/BL/FM Dossier Répéter (RPT) Précédent et diminution du Suivant et augmentation volume (-) du volume (+) Les amplificateurs sont équipés d'un lecteur multimédia intégré qui prend en charge les fichiers MP3, la radio FM et le Bluetooth.
-
Page 16: Diagramme De Connexion
SCHÉMA DE CONNEXION (exemple) Connexion haut-parleur 70 V SPEAKER OUTPUT 4Ω 8Ω 16Ω 100V 110V~50-60Hz Haut-parleur AF206T Ajouter un contrôle du volume et des haut-parleurs SPEAKER OUTPUT 4Ω 8Ω 16Ω 100V 110V~50-60Hz Haut-parleur AF206T Contrôle du volume C5070V Diagramme de connexion... - Page 17 Modèle EX120 EX240 Description Amplificateur mélangeur avec USB/SD/FM/Bluetooth Puissance de sortie nominale 120W 240W Sorties haut-parleurs 70/100V & 4 Ohm-8 Ohm-16 Ohm Entrée Mic1 par XLR symétrique avec alimentation fantôme et VOX la plus Connecteur haute priorité Entrée micro/ligne commutable 2-3 jack 6,3 mm asymétrique Entrées Line1-2 par RCA ;...
-
Page 18: Informations De Conformité
Si après inspection le produit s'avère défectueux, l'accès à du contenu provenant de fournisseurs TEXONIC décidera de le réparer ou de le remplacer tiers ou prendre en charge des technologies tierces à ses frais. Les articles réparés ou remplacés vous spécifiques comme certains codecs ou formats de... - Page 20 E X 1 2 0 / 2 4 0 Amplificateur mélangeur avec MP3, FM et Bluetooth intégrés Les spécifications peuvent changer sans préavis. sales@texonic.ca - www.texonic.ca...
