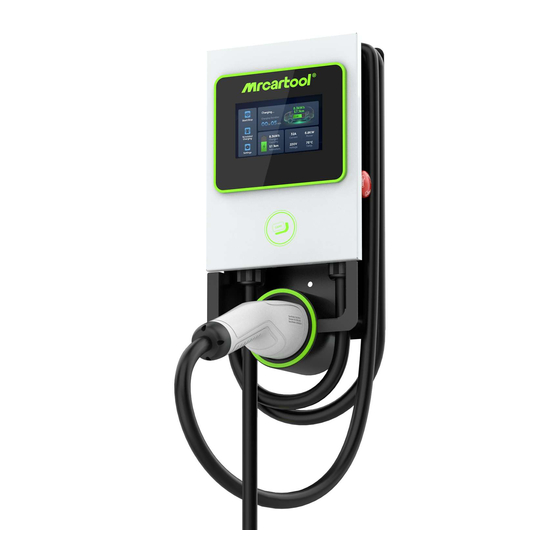

- Page 1 Installation of AC charging pile for home use S311...
- Page 2 All rights reserved by SHENZHEN defects, cracks, signs of wear, break- MRCARTOOL CO., LTD. No part of this age, or any other form of damage, or publication may be reproduced, stored if it fails to operate correctly.
- Page 3 charging gun is correctly connected Product Introduction to the vehicle. This product is primarily composed During charging and if children are of a charging station main unit, nearby, keep the children out of charging gun, cables, and installation reach. It is strictly prohibited to backplate.
- Page 4 once the voltage returns to a stable Applicable Environment level. Indoor/Outdoor Undervoltage Protection Operating Humidity If the voltage drops below 88V, 5%~95% non-condensing undervoltage protection is initiated. It Protection Level will automatically restore power once the voltage returns to a stable level. IP65 (Control Box), IP55 (Gun Head - Coupling State) Temperature Protection...
- Page 5 Swipe the card to initiate charging. （ Product Structure Start charging by using the desig- nated charging card. Swipe the card in the card swipe area.） To stop charging, swipe the card again. After charging is complete, remove the charging gun and plug it back into the charging station socket.
- Page 6 As shown in the diagram, connect Installation Instructions the three wires (L = live wire, N = 1. Tools Required for Installation neutral wire, PE = ground wire) from the incoming end of the charging Electric drill Hammer station to the corresponding termi- Standard phillips Wire stripper nals of the circuit breaker (air...
- Page 7 Warranty Service There years’ warranty MRCARTOOL product main unit and 1 year warranty for the accessories since the day the customers have received the product parcel. Warranty Access Repair or replace the equipment will be done according to the specific...
- Page 8 运输本产品时， 请务必小心谨慎。 请勿 版权说明 使其承受强作用力或冲击力， 以防止 本说明书为深圳市上佳汽车维修工具有 产品受损。 限公司版权所有， 未经本公司书面许可， 请勿将手指或异物插入本产品的任何 任何公司和个人不得以任何形式 （录制、 部件。 机械、 电子、 影印或其他形式） 对本说明 书进行复制和备份。 本说明书专为公司 注意 产品使用而设计， 对于将其应用在其他 本产品的工作温度范围是-20~80℃， 设备操作所造成的任何后果， 本公司不 请勿在超出此范围的温度下对其进行 承担任何责任。 操作。 本产品严禁泡水后使用， 正常淋雨可 注意事项 以使用， 尽量避免大雨中使用。 安装和使用本产品时， 请仔细阅读本说 本产品充电枪线若出现破损， 充电枪 明手册。 外壳破裂等情况时， 严禁使用， 请联系 售后处理。...
- Page 9 本产品的错误安装和测试可能会损坏 冷却方式 车辆的电池、 组件和交流充电桩本身。 自然冷却 由此造成的任何损坏均不属于保修范 人机界面 围。 显示屏 LED呼吸灯 本产品室内室外均可使用。 保护设计 过压保护、 欠压保护、 短路保护、 产品概述 过载保护、 接地保护、 漏电保护 本产品主要由充电桩主机、 充电枪、 线缆 以及安装背板等部件组成。 是一款电动 汽车充电设备， 通过接入市电， 由充电桩 产品功能说明 及充电枪枪头给电动汽车充电； 漏电保护 漏电保护启动后， 3分钟后自动恢复； 产品参数说明 过流保护 电流超过预警值35A后， 充电桩切断 安装方式 走线方式 电源输出， 1分钟后自动恢复； 壁挂式...
- Page 10 刷卡充电 （使用指定的充电卡， 在刷卡 充电中 绿色呼吸灯 区域刷卡） 。 充电完成 绿灯常亮 再次刷卡， 结束充电。 故障异常 红灯 拔枪插回充电桩插座里。 2. 预约充电（需带屏） 产品结构 步骤 在主界面点击预约充电。 等待充电 开始/停止 已充时长： 时 分 预约充电 已充电量 电流 功率 公里数 电压 温度 系统设置 设置要预约充电的时间。 充电开始时间 : 26 显示屏; 刷卡区域; 设置好时间后点击确认， 然后返回主 界面，...
- Page 11 将安装背板放到4个安装孔的对应位 置， 用4个十字圆头M4*30的螺丝将 根据具体的故障情况对设备进行修理 安装背板固定在墙上。 或更换； 将充电桩挂在背板上面。 我方保证所有更换的部件、 附件或设 备都是全新； 在客户收到产品90天内出现故障时， 充电桩接线示意图 客户提供视频和图片作为证明， 我方 承担运费并免费提供相应配件给客户 更换。 若客户收到产品超过90天， 客户 承担相应的费用， 我方免费提供配件 给客户更换。 不在保修范围内 非正规渠道购买MRCARTOOL的产 品 ； 产品故障是由于产品使用不当、 用于其 他错误目的或人为因素造成的。 如上图， 将充电桩进线端的3根线 （L= 火线、 N= 零线、 PE= 地线） 分别接入到 空气开关对应的接口， 然后由空气开 关接入到市电中。...
