Falko OC – Manuale per l'utente e per l'installatore
8.5

INSTALLAZIONE DEI KIT IDRAULICI

Sono disponibili kit di collegamento idraulico, nella versione
"valvola a tre vie" e "valvola a due vie", da installare a bordo
dell'unità.
Kit valvola a tre vie:
Il kit (codice TGCL47) è composto da:
- n° 1 valvola a 3 vie con 4 attacchi a passaggio
maggiorato Kvs = 4
- n° 4 guarnizioni
- n° 2 tubi flessibili estensibili da 3 / 4" MF
Kit valvola a due vie:
Il kit (codice TGCL46) è composto da:
- n° 1 valvola a 2 vie Kvs = 4 in passaggio diretto.
- n° 2 guarnizioni
- n° 1 tubo flessibile estensibile da 3 / 4" MF

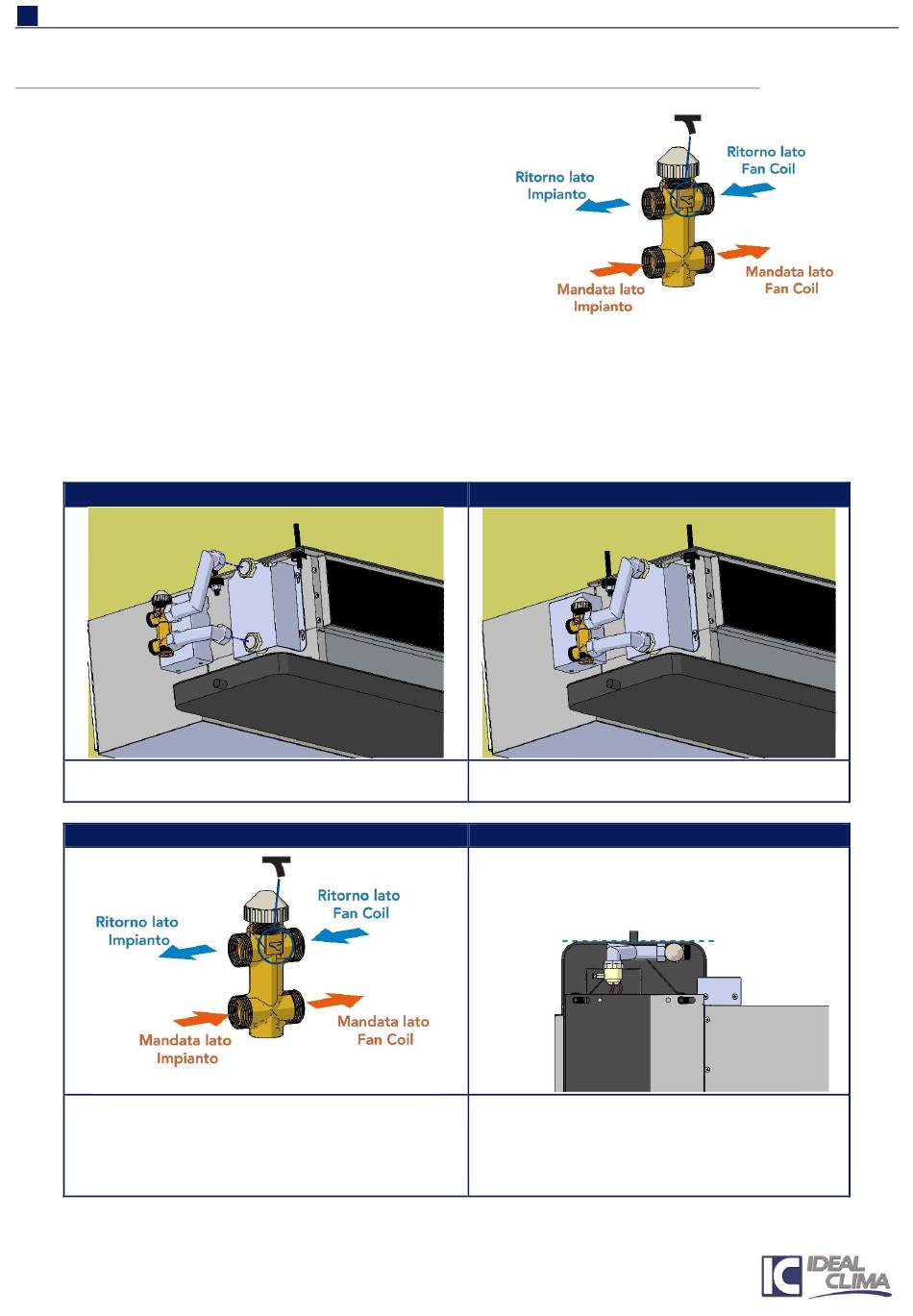

COLLEGAMENTO IDRAULICO VALVOLA-IMPIANTO
Applicare alla valvola i tubi inox flessibili.
Assicurarsi che la valvola a 4 attacchi sia
orientata come in figura. Fare attenzione al
simbolo dei flussi impresso sul corpo della valvola
© Ideal Clima – Pagina 16 /
1
3
48
Collegare il kit idraulico agli attacchi
dell'unità
Le parti non isolate della valvola deve
ricadere all'interno della bacinella di
raccolta condensa, in caso contrario isolare i
tubi. Disponibile isolante adesivo (cod.
VPNA02)
2
4
