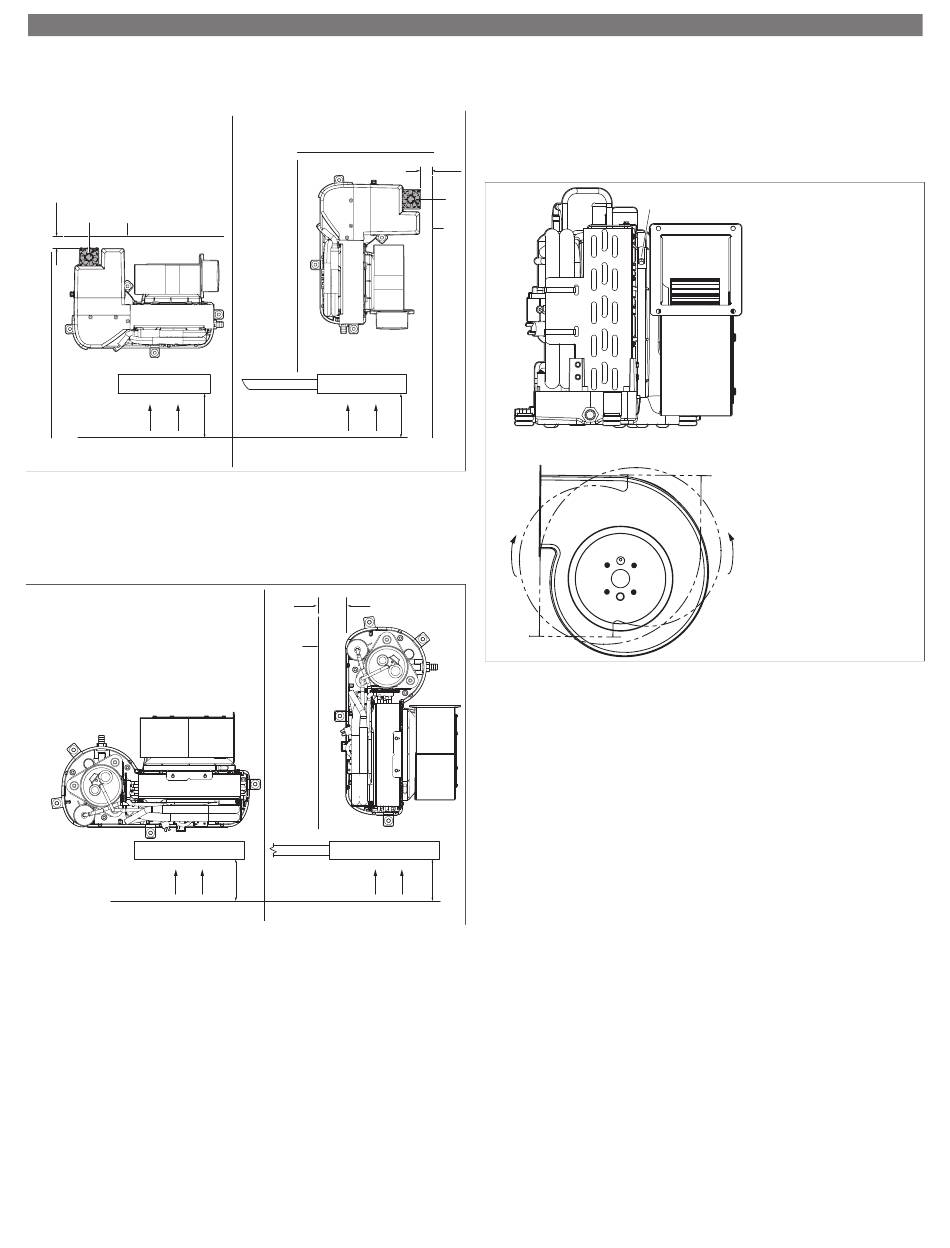

6.1 Uzstādīšanas vietas izvēle
TX izvietojums attiecībā pret gaisa plūsmu

2
1 3
5
6
1 3,00 in (7,62 cm)
2 Siltumuztvērējs
3 Starpsiena
Visu citu gaisa kondicionēšanas ierīču novietojums attiecībā pret gaisa plūsmu

2
3
1 4,00 in (10,16 cm)
2 Atplūdes gaisa režģis
3 Gaisa plūsma
Izvēlieties vietu ar pietiekamu gaisa plūsmu. Atplūdes gaisa režģa priekšpusē ir jābūt
vismaz 4,00 in (10,16 cm) atstarpei gaisa cirkulācijai, un tur nedrīkst būt nekādi šķēršļi.
Ja gaisa kondicionētājs ir novietots perpendikulāri gaisa atplūdes režģim, saglabājiet
vismaz 3,00 in (7,62 cm) atstarpi gaisa ieplūdes pusē gaisa cirkulācijai.
Tikai TX: Nodrošiniet vismaz 2,99 in (76,0 mm) atvērtu zonu virs un zem
siltumuztvērēja.
180
5
4
6
4 4,00 in (10,16 cm)
5 Atplūdes gaisa režģis
6 Gaisa plūsma
4
5
2
1
3
4 3,00 in (7,62 cm)
5 Starpsiena
6.2 Ventilatora pagriešana
Šajā sadaļā ir paskaidrots, kā pagriezt ventilatoru katra tipa ierīcei. Ja nepieciešams,
pagrieziet ventilatoru virzienā, kas ļauj caur cauruļvadu izpūst vistiešāko gaisa plūsmu.
6.2.1 DTG un TX ventilatori
DTG un TX sistēmas ventilatoru rotācija
1

2
3
4
1 Adjustment screw
2 Blower
1. Atskrūvējiet regulēšanas skrūvi uz ventilatora stiprinājuma gredzena.
2. Pagrieziet ventilatoru vēlamajā pozīcijā.
3. Pievelciet regulēšanas skrūvi.
6.2.2 MCS un ECD ventilatori
MCS un ECD sistēmas ventilatoru rotācija
1
1
2
