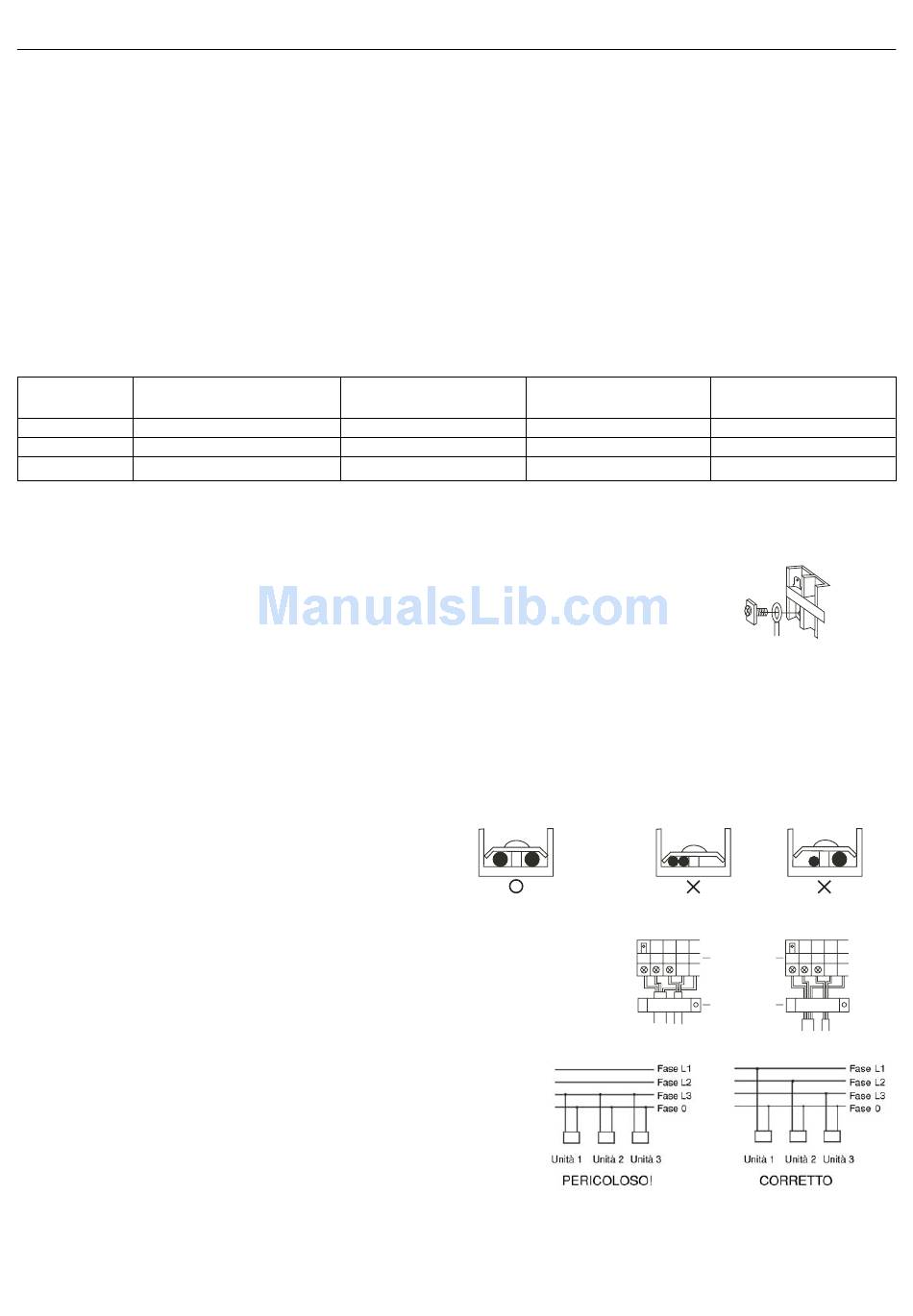

Collegamenti elettrici

• Il sistema di climatizzazione necessita di un circuito dedicato, e i collegamenti elettrici devono essere effettuati da personale specia-
lizzato, in conformità alle normative e agli standard in vigore nel paese di installazione.
• Il filo della massa e il filo neutro devono essere tenuti rigorosamente separati. Collegare il filo della massa al filo neutro non è corretto.
• E' necessario installare un sezionatore di corrente (differenziale magnetotermico).
• Tutti i conduttori devono essere di rame. Durante l'installazione, tenere distanti tra loro il cavo di alimentazione e il cavo di segnale per
evitare che si attorciglino insieme. In caso contrario, si verificherà un disturbo sul segnale e il climatizzatore non funzionerà corretta-
mente.
• Alimentazione AU242FHBIA: 1PH, 220V~, 50Hz (collegata dall'esterno).
• Alimentazione AU482FIBIA: 1PH, 220V~, 50Hz (collegata dall'esterno).
• Alimentazione AU48NFIBJA: 3N~, 380-400V, 50Hz (collegata dall'esterno).
• Il metodo di collegamento del cavo di alimentazione è a Y. Se il cavo di alimentazione è danneggiato, per evitare rischi di scosse elet-
triche, deve essere sostituito dal produttore o riparato da un centro assistenza specializzato.
• Specifiche tecniche dei cavi elettrici e del magnetotermico di protezione:
Cavo di alimentazione
AU242FHBIA
AU482FIBIA
AU48NFIBJA
Note: • Per il filo che trasporta il segnale, è obbligatorio usare cavo schermato.
• Con la max. lunghezza dei fili del circuito elettrico, la caduta di tensione del cavo di alimentazione è inferiore al 2%.
Come procedere
1. Collegamento elettrico di morsetti rotondi (vedi figura):
Rimuovere la vite di collegamento, inserire la vite nell'anello all'estremità del filo, quindi collegare alla
morsettiera e stringere la vite.
2. Collegamento elettrico di morsetti dritti:
Allentare la vite di collegamento, e inserire completamente l'estremità del filo di collegamento dentro la morsettiera, quindi stringere la
vite. Tirare leggermente il filo verso l'esterno per accertarsi che sia fissato saldamente.
3. Collegamento elettrico di fili senza morsetti:
4. Collegamento del cavo di alimentazione generale e del cavo di alimentazione UI
Dopo il collegamento, i due cavi devono essere fermati con un fissacavo. Il fissacavo
deve essere pressato sul rivestimento protettivo dei cavi, come mostrato in figura.
Metodo di collegamento per alimentazione trifase (AU48NFIBJA)
Quando si installa un sistema con più climatizzatori, il cavo di alimentazione di
ogni unità interna deve essere collegato alle diverse fasi dell'alimentazione tri-
fase e l'alimentazione deve essere distribuita equamente. Altrimenti la corren-
te fasica troppo elevata provocherebbe un incendio.
Nota:
Quando si effettuano i collegamenti elettrici, collegare con lo stesso filo i morsetti con lo stesso numero nell'unità interna e in quella
esterna. Un collegamento errato danneggia il sistema di controllo del climatizzatore e ne impedisce il corretto funzionamento.
Cavo di alimentazione
generale
3 x 6,0mm 2
3 x 10,0mm 2
5 x 4,0mm
2
(all'unità interna)
3 x (1,0~1,5mm 2 )
3 x (1,0~1,5mm 2 )
3 x (1,0~1,5mm )
2
Collegare fili con lo stesso
diametro su ciascuno dei due
lati del morsetto
20
Cavo del segnale
(all'unità interna)
2 x (1,0~1,5mm 2 )
2 x (1,0~1,5mm 2 )
2 x (1,0~1,5mm )
2
Non collegare fili
con lo stesso diametro
dallo stesso lato
Pressatura corretta
Morsettiera
Fissacavo
Magnetotermico di
protezione
30A
75A
20A
Metodo di collegamento
per morsetti ad anello
Non collegare fili
con diametro diverso
tra loro
Pressatura non corretta
