Summary of Contents for Takstar MS830

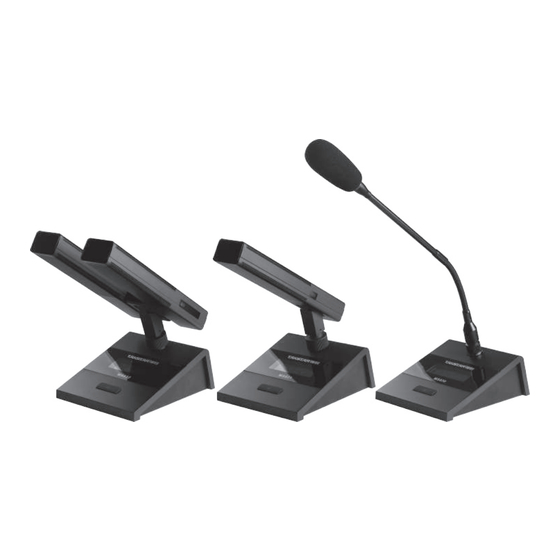

- Page 1 有线会议麦克风 MS830/MS831/MS832 Wired Conference Microphone 使用手册 | User Manual...
- Page 2 有线会议麦克风 MS830 MS831 MS832 前言 尊敬的用户： 感谢您选购得胜MS830/MS831/MS832有线会议麦克风， 为了您能够更好地 了解使用本产品， 建议您在使用前仔细阅读本说明书。 若存在有疑问或者您有宝贵的建议， 可通过拨打得胜官方 服务热线400 6828 333或微信扫描二维码关注得胜官方公众 号与我们联系。 产品特性 MS830有线会议麦克风 • 采用超心型双极头设计， 能够清晰地捕捉和传输声音， 拾音音质更佳； • 咪管采用双极头、 干涉管音频处理技术， 有效防止啸叫； • 可拆卸电池， 3V或48V幻象切换供电； • 有效拾音角度100°可以防止邻近话筒干扰和抑制啸叫； • 低阻抗200Ω的平衡音频输出； • 外置防风棉把风声等噪声抗至最低， 音质更清晰圆润； • 采用锌基合金材质， 灰黑色烤漆工艺， 外观新颖， 简约大方；...
- Page 3 有线会议麦克风 MS830 MS831 MS832 MS831有线会议麦克风 • 采用超心型双极头设计， 能够清晰地捕捉和传输声音， 拾音音质更佳； • 方管采用双极头、 干涉管音频处理技术， 有效防止啸叫； • 可拆卸电池， 3V或48V幻象切换供电； • 有效拾音角度100°可以防止邻近话筒干扰和抑制啸叫； • 低阻抗200Ω的平衡音频输出； • 内置防风棉把风声等噪声抗至最低， 音质更清晰圆润； • 会议座采用锌基合金材质， 灰黑色烤漆工艺， 外观新颖， 简约大方； • 纯铝四方管， 金属网罩， 拾音面积大， 有效拾音距离10-100cm； • 开机键亮红灯， 屏幕显示 “通话中” ， 可进行发言。 MS832有线会议麦克风...
- Page 4 有线会议麦克风 MS830 MS831 MS832 适用范围 适用于会议、 广播等场合 产品配置 MS830 会议底座��������������...��������.1个 鹅颈咪杆��������������...��������.1支 连接线��������������...���������2条 说明书��������������...���������1份 MS831 会议底座��������������...��������.1个 方型单杆��������������...��������.1支 连接线��������������...���������2条 说明书��������������...���������1份 MS832 会议底座��������������...��������.1个 方型双杆��������������...��������.1支 连接线��������������...���������2条 说明书��������������...���������1份...
- Page 5 有线会议麦克风 MS830 MS831 MS832 技术参数 • 拾音方式： 电容式 • 指向特性： 超心型指向 • 频率响应： 100-18000Hz • 信噪比： ＞65dB • 输出阻抗： 200Ω平衡 • 灵敏度： -38dB • 拾音距离： 10-100cm • 供电电压： 3V/48V • 消耗电流： 14mA • 颜色： 灰黑色烤漆 • 材质： 锌基合金 • 连接线长： 8m 注：...
- Page 6 有线会议麦克风 MS830 MS831 MS832 功能示意 ① 电源开关： 点按开启或关闭麦克风。 ② 显示屏： 开机屏幕显示 “通话中” 字样， 关机时屏幕熄灭。 ③ 咪杆连接座： 用于安装和更换麦克风咪杆。 ④ XLR接口： 通过XLR音频线与调音台、 幻象电源等设备连接。 ⑤ 电池仓： 用于安装2节AA电池。 （注意电池极性） ③ ② ① ⑤ ④...
- Page 7 有线会议麦克风 MS830 MS831 MS832 使用说明 1. 打开麦克风底座下的电池盖， 按照正确方向装入电池， 卡上电池盖； 如选择 48V供电无需安装电池。 2. 将麦克风与卡侬输出线连接好， 并连接至扩音设备输入插孔， 如下图所示。 3. 使用时， 应先将扩音设备音量旋钮控制在零位置， 然后开启扩音设备和麦克风 的电源开关， 再将音量从小到大慢慢调节至合适位置。 4. 建议说话时， 应与麦克风保持在10-100cm之间的拾音距离。 5. 当使用幻象电源供电时， 将自动切断电池供电。 连接示意图 音箱 调音台 （带48V幻象供电） 48V幻象供电 音箱 调音台 （不带48V幻象供电）...
- Page 8 有线会议麦克风 MS830 MS831 MS832 使用注意事项 1. 在使用过程中请勿用手握住会议麦克风拾音头部分， 以免产生啸叫。 2. 会议麦克风灵敏度高， 需注意不要从高处掉落或与其他物体产生强烈冲击， 以免损坏拾音头。 3. 会议麦克风使用完后， 请将电池或电源取下， 以免长时电池损耗而酸化， 损 坏内部精密元件。 安全警示 为避免电击、 高温、 着火、 辐射、 爆炸、 机械危险以及使用不当等可能造成的 人身伤害或财产损失， 使用本产品前， 请仔细阅读并遵守以下事项： 1. 使用产品时请确认所连设备与本产品是否匹配以及合理调整音量大小， 不要 在超过产品功率及大音量下长时间使用， 以免造成产品异常； 2. 使用中若发现有异常 （如冒烟、 异味等） ， 请立即关闭电源开关并拔掉电源插 头， 然后将产品送售后服务网点检修；...
- Page 9 有线会议麦克风 MS830 MS831 MS832 环保说明 关于图标含义解释 此符号表示， 根据WEEE指令(2012/19/EU)和国家法律， 由于这种类型 的废弃物会有潜在的有害物质， 可能对环境和人类健康产生负面影响， 所以本产品不应与您的家庭垃圾一起处置， 应将本产品应交由授权的 电气和电子设备 （WEEE） 回收站回收。 同时， 您在正确处理本产品的同时将有 助于自然资源的有效利用。 如需了解更多有关您可以在何处放置废物回收设备 的信息， 请联系您当地的城市办事处、 废物管理局或家庭废物处理服务部门。...
- Page 10 有线会议麦克风 MS830 MS831 MS832 关于本说明书 本说明书中内容符合截止印刷之日的技术规格。 由于得胜公司会不断改进 产品， 本说明书可能不符合您的特定产品的技术规格。 要获取最新版说明书， 请 访问得胜官网， 然后下载说明书文件。 技术规格、 设备或另售的附件在各个地区 可能有所不同， 如有问题请与当地得胜销售网点确认。 如需更多支持和深层产品 信息， 请浏览得胜官方网站： https://www.takstar.com 版权所有 ©2024 得胜。 得胜、 TAKSTAR及其各自标志是广东得胜电子有限 公司在中国和/或其他国家/地区的注册商标或商标。 所有其它商标均是其各自所 有者的财产。...
- Page 11 MS830 MS831 MS832 Preface Dear Customer, Thank you for purchasing Takstar MS830/MS831/MS832 Wired Conference Microphone. To better understand and use the product, please read this manual thoroughly. If you have any questions or suggestions, please contact our local sales service.
- Page 12 Wired Conference Microphone MS830 MS831 MS832 MS831 Wired Conference Microphone • Supercardioid dual-capsule design, superior audio quality. • Dual-capsule and interference tube technology prevent feedback. • Removable battery, 3V/48V power supply switchable. • 100° effective pickup angle, suppresses nearby interference.
-
Page 13: Package Contents
Wired Conference Microphone MS830 MS831 MS832 Applications Meetings, broadcasts, and similar occasions. Package Contents MS830 1 × Conference Base 1 × Gooseneck Plug-in Mic 2 × Connection Cable 1 × User Manual MS831 1 × Conference Base 1 × Square Tube Plug-in Mic 2 ×... -
Page 14: Specifications
• Current Consumption: 14mA • Color: Gray-black paint • Material: Zinc-based alloy • Cable Length: 8m Note: The above data are measured by Takstar laboratory which has the final interpretation right! Installation Instructions Conference Base and Plug-in Mic Assembly Notes 1. -
Page 15: Function Descriptions
Wired Conference Microphone MS830 MS831 MS832 Function Descriptions ① Power Switch: Press to turn the mic on or off. ② Display Screen: "In call" displayed when powered on, screen turns off when powered off. ③ 4-Pin Mic Socket: Used for installing and replacing the plug-in mic. - Page 16 Wired Conference Microphone MS830 MS831 MS832 Operating Instructions 1. Open the battery cover located at the bottom of the mic base. Insert the batteries in the correct orientation and secure the battery cover. If using 48V power supply, there is no need to install batteries.
-
Page 17: Safety Instructions
Wired Conference Microphone MS830 MS831 MS832 48V phantom power Speaker Mixer (without 48V phantom power) Precautions for Use 1. Do not hold the mic pickup head with your hand during use to avoid feedback. 2. The conference mic has high sensitivity. Avoid dropping it from a height or subjecting it to strong impacts to prevent damage to the capsule. - Page 18 Wired Conference Microphone MS830 MS831 MS832 3. For products that require removable batteries, never use damaged batteries with broken insulation materials. Do not attempt to charge non-rechargeable batteries. 4. Dispose of used batteries in designated recycling bins. Do not use them as toys or dispose of them directly, as it may pose safety hazards or harm the environment.
-
Page 19: Label Meanings
This manual contains up-to-date technical specifications as of printing. However, specifications contained herein may not conform to your particular product since Takstar is constantly improving its products. Also, specifications, devices or accessories available may vary from region to region. If you have any questions, please contact our local sales outlet. - Page 20 服务热线： 400 6828 333 传真： 0752 6383950 邮箱： xs@takstar.com 网址： www.takstar.com Designed & Manufactured by: Guangdong Takstar Electronic Co., Ltd. Address: No.2 Fu Kang Yi Rd., Longxi Boluo Huizhou, Guangdong 516121 China Tel: 86 752 6383644 Fax: 86 752 6383952 Email: sales@takstar.com...
