Installazione; Collegamento Dell'alimentatore; Caratteristiche Tecniche; Legenda Simboli - urmet domus 1722/21 Installation Handbook

ITALIANO
Alimentatore in CAT II 2500 V. L'alimentatore che, una volta installato, è soggetto a tensioni transitorie
superiori a quelle della categoria di sovratensione di progetto, necessita di una protezione supplementare
delle tensioni transitorie esterne all'apparecchiatura.

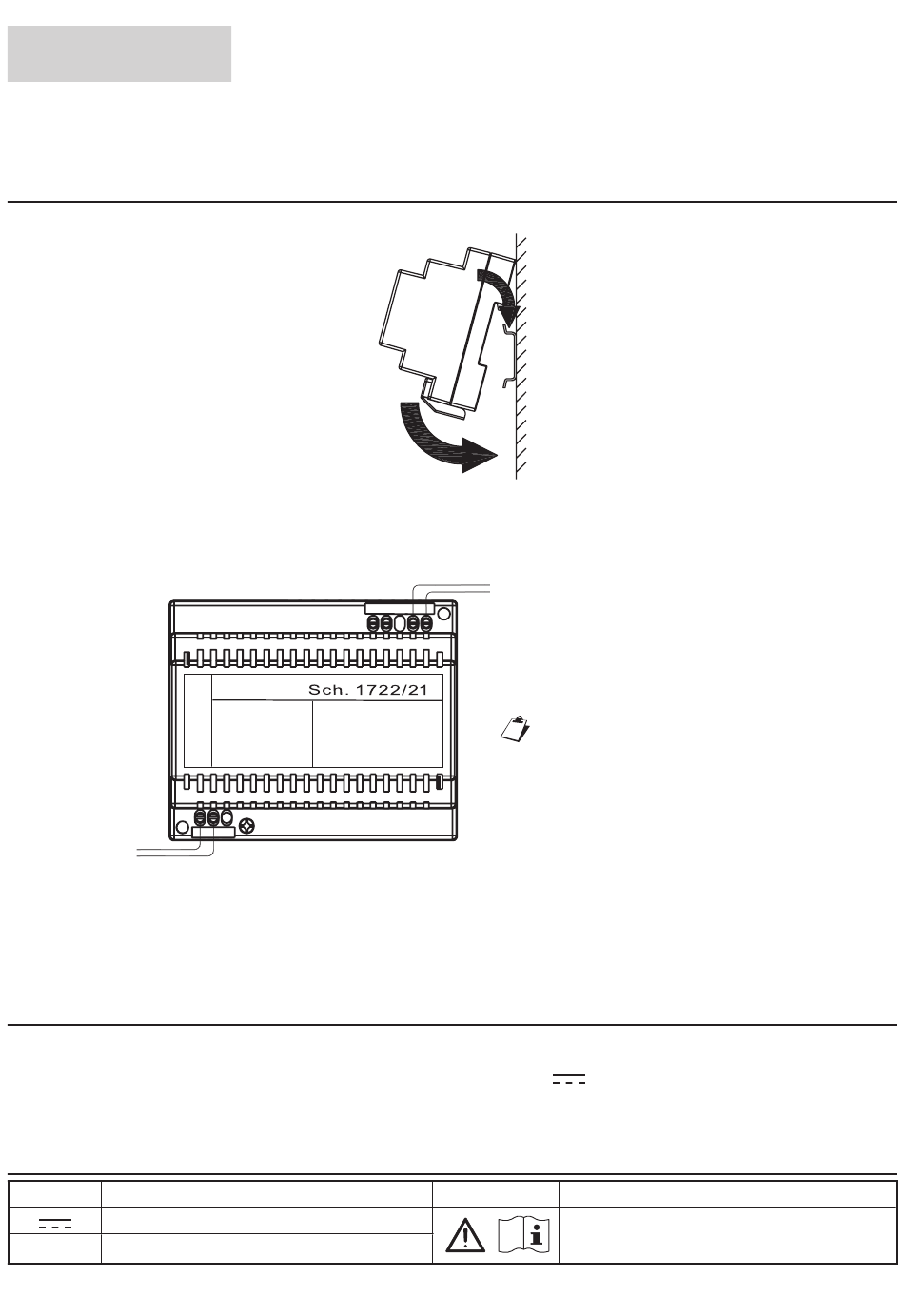

INSTALLAZIONE

Il dispositivo deve essere installato all'interno di un quadro elettrico oppure di un armadietto.

COLLEGAMENTO DELL'ALIMENTATORE

Alimentazione
110/230V~
DESCRIZIONE DEI MORSETTI
N, L Ingresso tensione di alimentazione di rete 110/230V~
}
GND
Uscita tensione di alimentazione
+V

CARATTERISTICHE TECNICHE

Alimentazione: .............................................................................................................. 100-250 V~ 50-60 Hz
Potenza: ...........................................................................................................................................50 W max
Uscita secondario: .............................................................. 34,5 V
Potenza dissipata dopo 1 ora di lavoro: .........................................................................max 50 Wh (180 KJ)
Dimensioni (LxHxP): ..................................................................................108 (6 moduli DIN) x 90 x 61 mm

LEGENDA SIMBOLI

Simbolo
Tensione di alimentazione continua
~
Tensione di alimentazione alternata
2
Installazione su barra DIN (6 moduli da 18 mm)
GND +V
N L
Spiegazione
1
2
All'induttanza
elettronica
GND +V
I cavi impiegati devono rispondere alla
norma IEC 60332-1-2 se di sezione 0,5
mm² o superiore, oppure alla norma
IEC 60332-2-2 se di sezione inferiore a
0,5 mm².
Simbolo
Riferirsi al manuale d'installazione del
dispositivo
0,6 A continui (+0,6 A intermittenti)
Spiegazione
DS1722-084C
