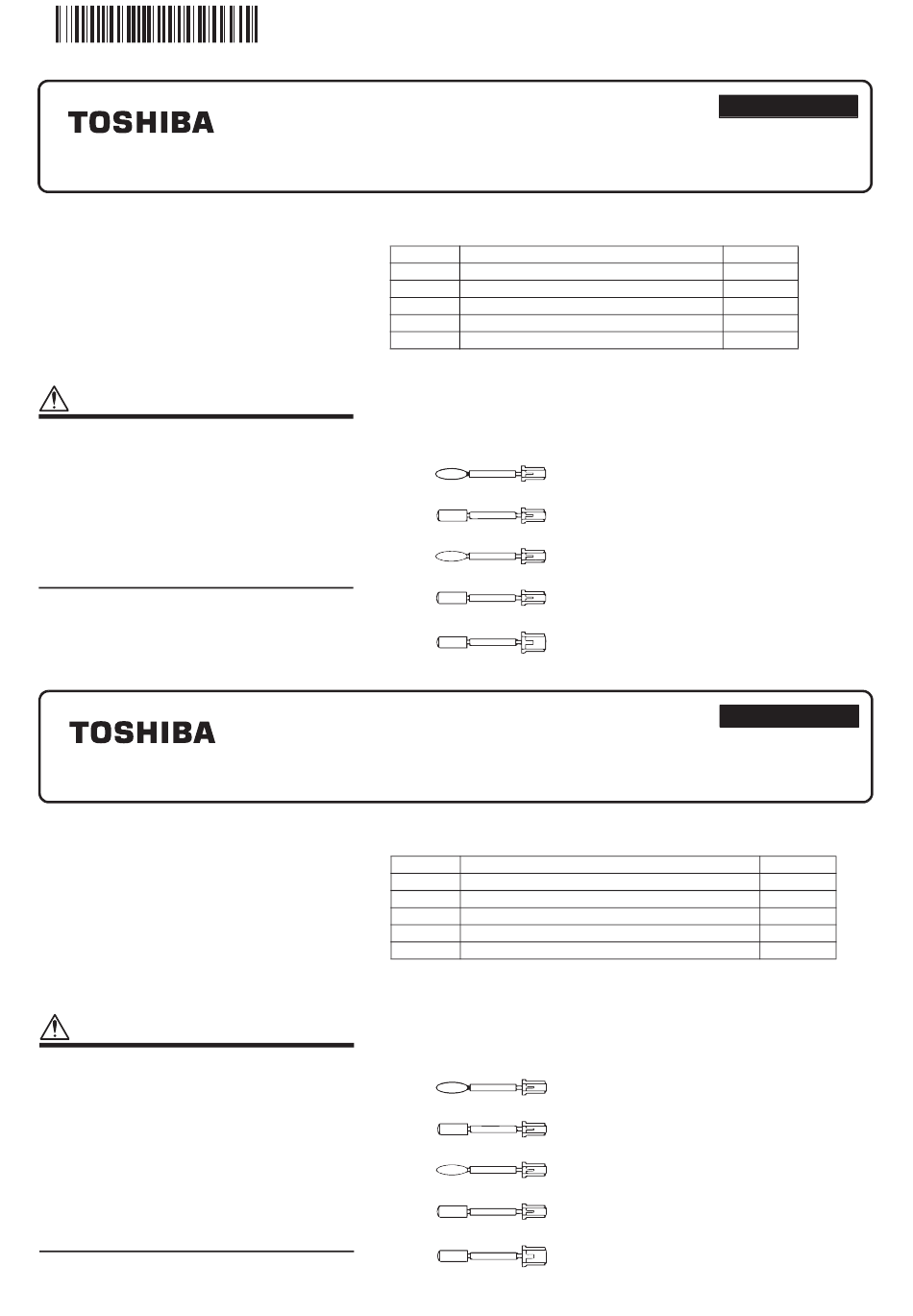

Toshiba TCB-IFDES1001P-UL Installation Manual

1134786301
Optional Sensor
1. Adaptation model
Dx-coil controller
TCB-IFDMR01UP-UL
Precautions for Safety
Please understand the DX-coil controller
installation manual and the safety precautions
contained in this manual.
WARNING
• Install these parts before turning on the
circuit breaker. There is a risk of electric
shock.
• Do not cut the temperature sensor before
use. Also, Protect the wiring from submersion,
mechanical stress, dust accumulation, etc.
It may cause re, malfunction or malfunction.
• Do not bundle the temperature sensor wiring
with other wiring. It may cause malfunction.
Capteur optionnel
1. Modèle dʼadaptation
Dx-coil controller
TCB-IFDMR01UP-UL
Précautions relatives à
la sécurité
Veuillez comprendre le manuel dʼinstallation de
la Dx-coil controller et les précautions de sécurité
contenues dans ce manuel.
AVERTISSEMENT
• Installez ces pièces avant dʼenclencher le
disjoncteur. Il y a un risque de choc électrique.
• Ne coupez pas le capteur de température
avant utilisation. En outre, protégez le
câblage de la submersion, des tensions
mécaniques, de lʼaccumulation de poussière,
etc. Cela pourrait provoquer un incendie ou
un dysfonctionnement.
• Ne regroupez pas le câblage du capteur de
température avec un autre câblage. Cela
pourrait provoquer un dysfonctionnement.
Installation Manual
Model: TCB-IFDES1001P-UL
2. Components
No.
1
2
3
4
5
3. Connection method
Attach the Temperature sensor and Circuit board by matching the color of
the connector as shown below.
Temperature sensor
(32'10" (10 m) Cable)
TA
TC2
TF
TCJ
TC1
Manuel dʼInstallation
Modèle: TCB-IFDES1001P-UL
2. Composants
No.
1
2
3
4
5
3. Méthode de connexion
Fixez le capteur de température et le circuit imprimé en faisant
correspondre les couleurs des connecteurs, comme illustré ci-dessous.
Capteur de température
(Câble de 32'10" (10 m))
TA
TC2
TF
TCJ
TC1
Parts
Temperature sensor (32'10" (10 m) Cable) (TA)
Temperature sensor (32'10" (10 m) Cable) (TC2)
Temperature sensor (32'10" (10 m) Cable) (TF)
Temperature sensor (32'10" (10 m) Cable) (TCJ)
Temperature sensor (32'10" (10 m) Cable) (TC1)
Circuit board
MCC-1777
Yellow (2P)
Yellow (2P)
Black (2P)
Black (2P)
Green (2P)
Green (2P)
Red (2P)
Brown (3P)
Brown (3P)
Avant de démarrer les travaux dʼinstallation,
veuillez lire attentivement le présent manuel
et installer le produit correctement.
Pièces
Capteur de température (Câble de 32'10" (10 m)) (TA)
Capteur de température (Câble de 32'10" (10 m)) (TC2)
Capteur de température (Câble de 32'10" (10 m)) (TF)
Capteur de température (Câble de 32'10" (10 m)) (TCJ)
Capteur de température (Câble de 32'10" (10 m)) (TC1)
Circuit imprimé
MCC-1777
Jaune (2P)
Jaune (2P)
Noir (2P)
Vert (2P)
Rouge (2P)
Rouge (2P)
Marron (3P)
Marron (3P)
– 1 –
English
Before starting the installation work,
please read this manual carefully and
install the product properly.
Quantity
1
1
1
1
1
CN104
CN101
CN103
CN102
Red (2P)
CN100
Français
Quantité
CN104
CN101
Noir (2P)
CN103
Vert (2P)
CN102
CN100
1
1
1
1
1
