Summary of Contents for Takstar PC-K220

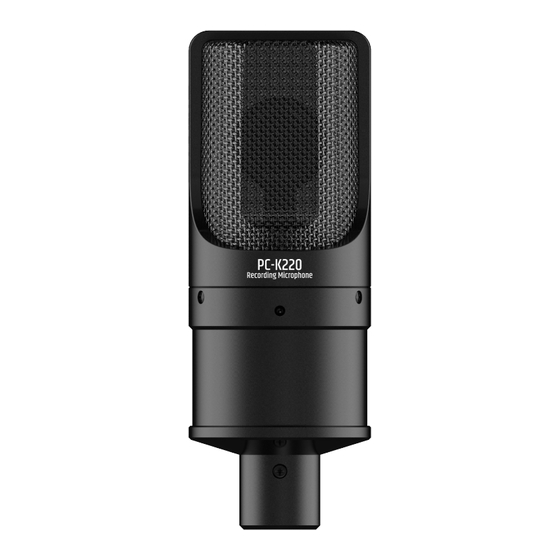

- Page 1 PC-K220 专业录音麦克风 Professional Recording Microphone 使用手册 User Manual...
- Page 2 K220 专业录音麦克风 前言 尊敬的用户： 感谢您选购得胜PC-K220专业录音麦克风，为了您能够更好的了解使用本 产品，建议您在使用前仔细阅读本说明书。 若存在有疑问或者您有宝贵的建议，可通过拨打得胜官方 服务热线400 6828 333或微信扫描二维码关注得胜官方公众号 与我们联系。 产品特性 • 外观优化升级，流线设计更美观，全金属结构，简约而不简单； • 音色全面提升，三频更均衡、音色通透、富有磁性； • 采用超低底噪电路设计，声音更干净，清晰； • 保留电源指示灯设计，方便了解麦克风是否处于工作状态； • 配置专业防震架，抗震性能出色，有效减少震动声传导； • 配置防风棉，有效保护麦克风免受潮及降低喷麦声。 适用范围 直播K歌、个人录音、乐器录音等场合 产品配置 • 麦克风 ……………………………………………………………………………1支 • 防风棉 ……………………………………………………………………………1个 • 防震架 ……………………………………………………………………………1个 • 说明书 ……………………………………………………………………………1份...
- Page 3 K220 专业录音麦克风 技术参数 • 音头：Φ16mm电容音头 • 指向性：心型 0° • 频率响应：20Hz-20KHz 330° 30° • 灵敏度：-36dB±3dB (0dB=1V/Pa at 1KHz) 300° 60° • 输出阻抗：200Ω±30% (at 1KHz) 270° 90° • 等效噪声级：≤24dBA（IEC 581-5） • 峰值声压级：130dB（THD≤1% at 1KHz） 120° 240° • 供电方式：48V幻象电源 210° 150° • 单体尺寸：Φ54 x 148mm 180°...
- Page 4 K220 专业录音麦克风 使用说明 1. 将防震架安装到麦克风支架或吊杆上，并旋紧防震架上的固定螺母。建议防 震架安装固定好后正面朝上，底部螺母朝下，以防麦克风夹不紧时从防震架中 脱落造成损坏； 2. 麦克风印有“PC-K220”产品型号和一个电源指示灯是正面，将麦克风的正 面对准声源，安置到防震架中，旋紧防震架底部的螺母到完全夹紧麦克风；...
- Page 5 K220 专业录音麦克风 3. 将附带的防风棉安装至麦克风上； 4. 将卡侬线插头插入麦克风底部的输出接口，旋转插头上的扣键使其麦克风的 槽口对准，然后将插头推入麦克风，直至扣键定位。另一端连接到具有48V幻 象电源供电的音频设备（如声卡、调音台、功放等），如果设备本身没有幻象 电源，则需要另购一个48V幻象电源进行连接。 注意：本产品需求的48V幻象电源规格：DC 48V±4V/2.8mA±20% ① 音频设备带48V幻象电源供电的连接方法：...
- Page 6 K220 专业录音麦克风 ② 音频设备不带48V幻象电源供电的连接方法： 5. 将连接线固定在麦克风支架或吊杆上，在麦克风位置预留一圈连接线，这种 做法可实现有效的隔震效果。 6. 建议使用时，应先将所连接的音频设备音量调小，再打开幻象电源开关，并 将音量从小到大慢慢调节至合适，以免声压过大对扬声器产生冲击；尽可能的 拉开麦克风与扬声器的距离，避免麦克风和扬声器相对，从而有效控制回馈啸 叫。 7. 麦克风输出接口是三针XLR接口，其极性如图所示： 针脚2（正） 针脚1（接地） 针脚3（负）...
- Page 7 K220 专业录音麦克风 安全警示 为避免电击、高温、着火、辐射、爆炸、机械危险以及使用不当等可能造 成的人身伤害或财产损失，使用本产品前，请仔细阅读并遵守以下事项： 1. 使用产品时请确认所连设备与本产品是否匹配以及合理调整音量大小，不要 在超过产品功率及大音量下长时间使用，以免造成产品异常； 2. 使用中若发现有异常（如冒烟、异味等），请立即关闭电源开关并拔掉电源 插头，然后将产品送售后服务网点检修； 3. 本产品及附件都应放置在室内干燥通风处，请勿长期存放在潮湿、灰尘多的 环境，使用中避免靠近火源、雨淋、进水、过度碰撞、抛掷、振动本机及覆盖 通风孔，以免损坏其功能； 4. 若产品需要固定于墙壁或天花板时，请确保固定到位，防止因固定强度不足 导致产品发生跌落危险； 5. 使用该产品时需遵守相关安全规定，法律法规明确禁止使用场合请勿使用本 产品，以免导致意外事故； 6. 请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或服务需求请 联系当地售后服务网点跟进处理。 关于图标含义解释 根据RL2004/108/EG和European Low Voltage Directive（欧洲 低电压指令）RL2006/95/EG的测试结果表明，本产品符合欧共体关 于电磁兼容性的成员国法律整合的指令中所规定的限值。...
- Page 8 K220 专业录音麦克风 未经合规方明确批准的变更或修改可能会使用户失去操作设备 的权限。此设备符合FCC规则第15条部分的要求。操作须符合以下 两个条件：（1） 此设备可能不会造成有害干扰；（2）此设备必须 接受接收到的任何干扰，包括可能导致意外操作的干扰。 此符号表示，根据WEEE指令(2012/19/EU)和国家法律，由于这 种类型的废弃物会有潜在的有害物质，可能对环境和人类健康产生负 面影响，所以本产品不应与您的家庭垃圾一起处置，应将本产品应交 由授权的电气和电子设备（WEEE）回收站回收。同时，您在正确处 理本产品的同时将有助于自然资源的有效利用。如需了解更多有关您 可以在何处放置废物回收设备的信息，请联系您当地的城市办事处、 废物管理局或家庭废物处理服务部门。 关于本说明书 本说明书中内容符合截止印刷之日的技术规格。由于得胜公司会不断改进 产品， 本说明书可能不符合您的特定产品的技术规格。要获取最新版说明书， 请访问得胜官网，然后下载说明书文件。技术规格、设备或另售的附件在各个 地区可能有所不同，如有问题请与当地得胜销售网点确认。如需更多支持和深 层产品信息，请浏览得胜官方网站：https://www.takstar.com...
- Page 9 K220 专业录音麦克风 环保说明...
-
Page 10: Package Contents
Professional Recording Microphone Preface Dear Customer, Thank you for purchasing Takstar PC-K220 Professional Recording Microphone. In order to better understand and use the product, please read this manual carefully. If you have any questions or suggestions, please contact our local dealer. -
Page 11: Specifications
• Max SPL: 130dB（THD≤1% at 1KHz） 120° 240° • Power Supply: 48V phantom power 210° 150° • Dimensions: ø54 × 148mm 180° • Weight: about 358g Note The above data are measured by Takstar laboratory and Takstar has the final interpretation right... - Page 12 2. The front side of the mic is the side with the power LED and silkscreened “PC-K220”. Face the front side towards the sound source. Install the mic onto the shock mount by tightening the bottom screws until fully secured.
- Page 13 K220 Professional Recording Microphone 3. Install the included foam windscreen onto the mic. 4. Align the lock button on XLR plug with the bottom socket on mic, then push the plug into the mic fully until it locks into place. Connect the other end of the XLR cable to an audio device (e.g., audio interface, mixer, power amp) with built-in 48V phantom power supply, or use an external 48V power supply (not included) if none；...
- Page 14 K220 Professional Recording Microphone ② Connection for audio device without built-in 48V phantom power: Female XLR to 3.5mm Audio Cable Audio Interface 48V Phantom Power Male/Female XLR Cable 5. Fix the connection cable onto the mic stand or boom arm, and leave a section/loop of cable at the mic.
-
Page 15: Safety Instructions
K220 Professional Recording Microphone Safety Instructions To avoid electric shock, overheat, fire, radiation, explosion, mechanical risk and injury or property loss due to improper use, please read and observe the following items before use: 1. Please check if the power of the connected equipment matches with that of this product before operation. -
Page 16: Label Meanings
K220 Professional Recording Microphone Label Meanings This device is compliant with the limits of the European Council Directive on the approximation of the laws of the member states relating to electromagnetic compatibility according to RL2004/108/EG and European Low Voltage Directive RL2006/95/EG. Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. -
Page 17: About This Manual
This manual contains up-to-date technical specifications as of printing. However, specifications contained herein may not conform to your particular product since Takstar is constantly improving its products. Also, specifications, devices or accessories available may vary from region to region. If you have any questions, please contact our local sales outlet. For the latest version/more information, please visit our website: https://www.takstar.com/...
