BEDIENUNGSANLEITUNG
USER MANUAL

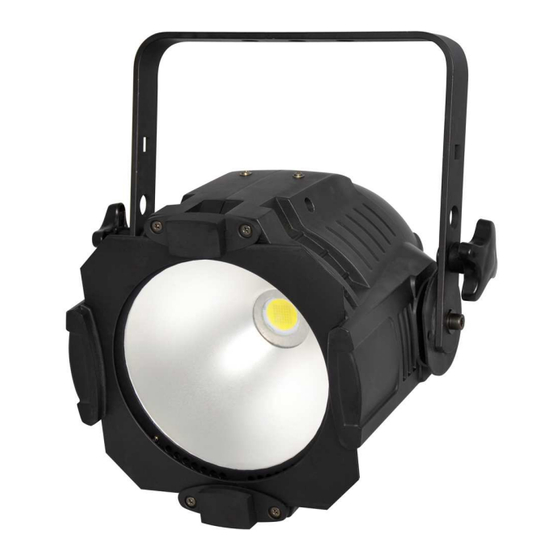

LED ML-56
5600K 50W 60°
SPOT
Für weiteren Gebrauch aufbewahren!
©
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Reproduction prohibited!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ML-56 and is the answer not in the manual?

Questions and answers

Summary of Contents for EuroLite ML-56

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED ML-56 5600K 50W 60° SPOT Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
  • Page 2: Table Of Contents

    This user manual is valid for the article numbers 41604000, 41604025 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/24 00064062, Version 1.1...
  • Page 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED ML-56 5600K 50W 60° entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
  • Page 5: Bestimmungsgemäße Verwendung

    BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z.
  • Page 6: Gerätebeschreibung

    Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z.
  • Page 7: Installation

    (6) Spannungsversorgung (7) Sicherungshalter (8) DMX-Eingangsbuchse (9) Mode-Taste (10) Enter-Taste (11) Up-Taste (12) Down-Taste (13) Display (14) DMX-Ausgangsbuchse INSTALLATION Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
  • Page 8 WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur.
  • Page 9: Anschluss Ans Netz

    Anschluss ans Netz Schließen Sie das Gerät über den Netzstecker ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
  • Page 10: Bedienung

    BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED ML-56 5600K 50W 60° den Betrieb auf. Das LED-Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, ENTER, UP, DOWN auswählen. Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone- oder im DMX-gesteuerten Modus betrieben werden.
  • Page 11: Master / Slave Modus

    Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des LED ML-56 5600K 50W 60° befind et sich eine XLR-Einbaubuchse (DMX OUT) und ein XLR-Einbaustecker (DMX IN), über die sich die Geräte miteinander verbinden lassen.
  • Page 12: Dmx-Protokoll

    DMX-Protokoll DMX Modus: Drücken Sie die MODE-Taste bis das Display DMX MODE anzeigt. Drücken Sie die ENTER-Taste. Über die UP-/DOWN- Taste stellen Sie die gewünschte DMX-Startadresse ein. Durch Drücken der ENTER-Taste können Sie die Auswahl bestätigen. 3-Kanal-Modus (Vorgabewert) Steuerkanal 1 - Dimmer Decimal Hexad.
  • Page 13: Reinigung Und Wartung

    Mindestabstand zum angestrahlten Objekt: 0,10 m Sicherung: F 2 A, 250 V Zubehör: Flügelbegrenzer LED ML-56 Spot schwarz Best.-Nr. 51913698 Flügelbegrenzer LED ML-56 Spot silber Best.-Nr. 51913697 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 21.02.2012 ©...
  • Page 14: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED ML-56 5600K 50W 60° . If you follow the instructions given i n this manual, we are sure that you will enjoy this device for a long period of time.
  • Page 15 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
  • Page 16: Operating Determinations

    OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation.
  • Page 17: Description

    DESCRIPTION Features LED daylight spot in proven Multi Lens Design • Equipped with one poweful 50 W COB LED • Functions: dimmer, strobe effect, Master/Slave operation • Operable in stand-alone mode or via DMX interface • 1 or 3 DMX channels selectable for numerous applications •...
  • Page 18: Installation

    (6) Power supply (7) Fuseholder (8) DMX-In socket (9) Mode button (10) Enter button (11) Up button (12) Down button (13) Display (14) DMX-Out socket INSTALLATION Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.
  • Page 19 Procedure: The device should be installed outside areas where persons may walk by or be seated. IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to) calculating working load limits, installation material being used, and periodic safety inspection of all installation material and the device.
  • Page 20: Connection With The Mains

    Connection with the mains Connect the device to the mains with the power-plug. The occupation of the connection-cables is as follows: Cable International Brown Live Blue Neutral Yellow/Green Earth The earth has to be connected! If the device will be directly connected with the local power supply network, a disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent electrical installation.
  • Page 21: Operation

    OPERATION After you connected the spot to the mains, the LED ML-56 5600K 50W 60° starts running. The LED display lights up and you can choose the desired mode via the buttons MODE, ENTER, UP, DOWN. The device has two operating modes. It can be operated in Stand Alone or in DMX-controlled mode.
  • Page 22: Master/Slave-Operation

    The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear of the LED ML-56 5600K 50W 60° you can find an XLR-jack (DMX Out) and an XLR-plug (DMX In), which can be used for connecting several devices.
  • Page 23: Cleaning And Maintenance

    Control-channel 3 - Dimmer curves Decimal Hexad. Percentage Feature 0 15 00 0F 0% 6% Control Board setting dimmer curve 16 45 10 2D 6% 18% Linear dimmer curve, response characteristics of halogen lamp 46 75 2E 4B 18% 29% Square dimmer curve, response characteristics of halogen lamp 76 105 4C 69...
  • Page 24: Technical Specifications

    Min.distance to lighted object: 0.10 m Fuse: F 2 A, 250 V Accessory: Barn doors LED ML-56 spot black No. 51913698 Barn doors LED ML-56 spot silver No. 51913697 Please note: Every information is subject to change without prior notice. 21.02.2012 ©...
