Sharp LL-T19D1 Operation Manual

Sharp ll-t19d1: operation manual
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

LCD Monitor
LCD Farbmonitor
Moniteur LCD
Monitor LCD
Monitor LCD
LL-T19D1
OPERATION MANUAL
BEDIENUNGSANLEITUNG
MODE D'EMPLOI
MANUALE D'USO
MANUAL DE FUNCIONAMIENTO

Advertisement

Table of Contents
loading

Related Manuals for Sharp LL-T19D1

Summary of Contents for Sharp LL-T19D1

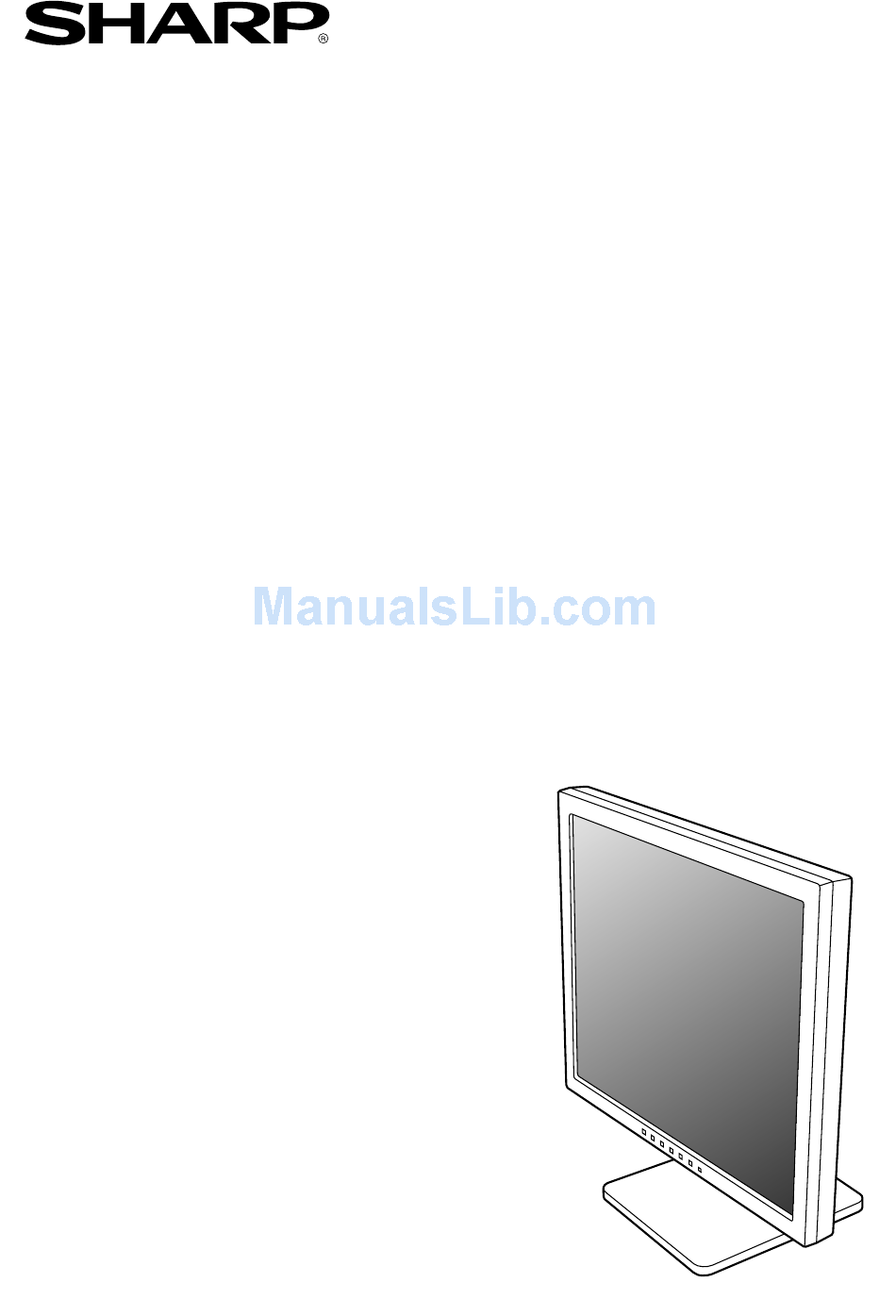

  • Page 1 LCD Monitor LCD Farbmonitor Moniteur LCD Monitor LCD Monitor LCD LL-T19D1 OPERATION MANUAL BEDIENUNGSANLEITUNG MODE D'EMPLOI MANUALE D'USO MANUAL DE FUNCIONAMIENTO...

  • Page 2: Table Of Contents

    Table of Contents/Inhaltsverzeichnis/Table des matières/Indice/Índice Notice for Users in Europe ............. 3 Notice for Users in the UK .

  • Page 3: Notice For Users In Europe

    Notice for Users in Europe This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by 93/68/EEC. Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG. Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

  • Page 4: Notice For Users In The Uk

    Notice for Users in Australia Service Inquiries Please contact your dealer for service if required or contact Sharp Corporation of Australia on 1 300 13 50 22 for referral to your nearest Sharp authorized Service Center. FOR CUSTOMERS IN U.K.

  • Page 5: Notice For Users In The Usa

    Responsible Party : SHARP ELECTRONICS CORPORATION * As an ENERGY STAR Partner, SHARP has determined that this product meets the ENERGY STAR guidelines for energy efficiency. This product utilizes tin-lead solder, and fluorescent lamp containing a small amount of mercury.

  • Page 6: Tco ' 99

    Congratulations! You have just purchased a TCO'99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

  • Page 7: English

    Connecting the monitor and turning the monitor on and off .......

  • Page 8: Tips And Safety Precautions

    - You are advised to retain the carton in case the monitor needs to be transported. - Sharp Corporation holds authorship rights to the Utility Disk program. Do not reproduce it without permission. - The shape of the supplied accessaries may not be exactly same as shown in this booklet.

  • Page 9: Product Description

    Depending on the computer to be connected, correct display may or may not be possible. lock anchor, the monitor is fixed so that it cannot be transported. The security slot works in conjunction with Kensington Micro Saver Security Systems.

  • Page 10: Height Adjustment, Angle Adjustment

    CAUTION! - Pressure from hands on the LCD panel could cause damage. - Do not attempt to move the monitor beyond its movement range. Applying excessive force to move the monitor may damage the product. - Be careful not to allow your fingers to be pinched.

  • Page 11: Connecting The Monitor And Turning The Monitor On And Off

    Connecting the monitor and turning the monitor on and off CAUTION! - When connecting, ensure that both the monitor and computer are switched off. - Be careful not to overly bend the cable or add extension cords as this could lead to a malfunction.

  • Page 12: Connecting The Monitor To A Power Source

    Connecting the monitor and turning the monitor on and off Connecting the monitor to a power source Power terminal Power cord Turning the power on 1.Turn on the main power of the monitor. Main power switch AC outlet - When switching the main power switch on and off, always wait for an interval of at least 5 seconds.

  • Page 13: Changing Between Input Terminals

    The Power LED will disappear. Turn the computer Press power button. off. If the monitor will not be used for a long time, turn off the main power switch of the monitor, and remove the power plug from the outlet.

  • Page 14: Adjusting The Screen Display

    For analog signal 1.First perform an automatic adjustment. (p.16) 2.Perform manual adjustment where necessary. (p.17) For digital signal The monitor can generally be used without adjustment. If necessary perform manual adjustment. (p.20) Note: - All adjustments will be saved even after turning the power off.

  • Page 15: Setting Display Mode

    Adjusting the screen display Setting display mode Color tone or brightness can be changed with one command. Displays image with the color tone results from original scheme of liquid crystal panel. OFFICE Display brightness is lowered. The brightness is set to a level that is easier on the eyes than with other modes and saves power.

  • Page 16: Adjusting The Screen Display (When Using An Analog Signal)

    Options in the ADJUSTMENT Menu can be adjusted automatically (CLOCK, PHASE, H-POS, V-POS). Note: - When setting up this monitor for the first time or after having changed an aspect of the current system, perform an automatic screen adjustment before use.

  • Page 17: Manual Screen Adjustment

    Adjusting the screen display Manual screen adjustment Adjustments can be made using On Screen Display (OSD) Menu provided. On Screen Display for adjustment If you are using Windows, open the Adjustment Pattern on the accompanying Utility Disk. (p.16) If your system is not Windows, you can not use the Adjustment Pattern.
  • Page 18 Adjusting the screen display GAIN CONTROL Menu MANUAL: Individual menu options are manually adjusted. AUTO: Every menu option is automatically adjusted using the Auto Gain Control* function. Notes: - Press the button to select [AUTO]. - To choose a menu option: / MODE button - To go to the next menu: MENU button * Auto Gain Control function...
  • Page 19 Adjusting the screen display MODE SELECT Menu Notes: - Depending on the resolution of the input signal, even if menu options can be selected, the display may not change. - To choose a menu option: / MODE button - To complete adjustment: MENU button OSD H-POSITION (OSD horizontal position) The position of the OSD Menu can be moved to the left and right.

  • Page 20: Adjusting The Screen Display (When Using A Digital Signal)

    Adjusting the screen display Adjustments can be made using On Screen Display (OSD) Menu provided. On Screen Display for adjustment If you are using Windows, open the Adjustment Pattern on the accompanying Utility Disk. (p.16) If your system is not Windows, you can not use the Adjustment Pattern.

  • Page 21: Adjusting The Screen Display (When Using A Digital Signal)

    Adjusting the screen display MODE SELECT Menu Notes: - To choose a menu option: / MODE button - To complete adjustment: MENU button OSD H-POSITION (OSD horizontal position) The position of the OSD Menu can be moved to the left and right. ( buttons) OSD V-POSITION (OSD vertical position) The position of the OSD Menu can be moved up...

  • Page 22: Monitor Care And Repair

    - Never scratch the monitor with anything hard or apply strong pressure as this could leave marks or result in malfunction. Storage If the monitor will not be used for a long period of time, be sure to remove the power plug from the AC outlet. CAUTION!

  • Page 23: Specifications

    Product specifications Model name LL-T19D1-H (Frosty gray)/LL-T19D1-B (Black) LCD display 48 cm measured diagonally TFT LCD module Resolution (max.) SXGA 1280 x 1024 pixels Displayable colors (max.) Approx.16.77 million colors (8 bit ) Brightness (max.) 300 cd/m Dot pitch 0.294(H) x 0.294(V) mm...
  • Page 24 Ultra series are reference values. To connect, another adapter (commercially available) may be required. - If the monitor is receiving timing signals that are not compatible, [OUT OF TIMING] will appear. Follow your computer's instruction manual to set the timing so that it is compatible with the monitor.
  • Page 25 12 N.C. 24 TMDS clock - Specifications Power management The monitor is based on the VESA DPMS and the DVI DMPM standards. To activate the monitor's Power Management function, both the video card and the computer must conform to the VESA DPMS standard and the DVI DMPM standard.

  • Page 26: Installing Set-Up Information And The Icc Profile (For Windows)

    If so, follow the steps below to install the monitor set-up information. (Depending on the type of computer or OS, command names and methods may differ.
  • Page 27 8. When [Models] is displayed, click on [Have disk], confirm that [Copy manufacturer's files from:] is [D:], and click [OK]. 9. Select the monitor from the list displayed and click [Next]. 10. Click [Next], confirm that the monitor's name appears on the screen, and click [Finish]. If [The Digital Signature Not Found] appears, click [Yes].
  • Page 28 Installing set-up information and the ICC profile (For Windows) For Windows XP Installing monitor set-up information into Windows XP, and setting the monitor's ICC profile as a predetermined value. This explanation assumes that the CD-ROM drive is "D drive". 1. Load the accessory CD-ROM into the CD-ROM drive of the computer.

  • Page 29: Information About The Colorsync Profile (For Macos)

    A ColorSync profile describes the color characteristics of the LCD monitor. Notes: - This monitor's ColorSync profile works with MacOS 8.5 or above. - When using the ColorSync profile, set [DISPLAY MODE] and [WHITE BALANCE] to [STD]. Setting up the ColorSync profile...

  • Page 30: Instructions For Attaching A Vesa Compliant Arm

    - The screws used to attach the arm should be M4 screws with a length of 6 mm ~ 8 mm protruding from the surface to be attached. Using different screws could cause the monitor to fall off or to be internally damaged. Screw used to attach arm...

  • Page 31: Deutsch

    Tipp und Sicherheitsvorkehrungen ............32 Produktbeschreibung .

  • Page 32: Tipp Und Sicherheitsvorkehrungen

    Qualität aussenden kann. - Der Monitor darf niemals mit harten Gegenständen abgerieben oder berührt werden. - Wir bitten um Ihr Verständnis, dass Sharp Corporation über die gesetzlich anerkannte Leistungshaftung hinaus keine Haftung für Fehler übernimmt, die sich aus der Verwendung durch den Kunden oder einen Dritten ergeben, und auch nicht für sonstige...

  • Page 33: Produktbeschreibung

    / MODE ... Wenn das OSD-Menü angezeigt wird: 4. Tasten ... Wenn das OSD-Menü angezeigt wird: 5. Netzschalter ... Mit dieser Taste schalten Sie den Monitor ein. 6. Betriebsanzeige ... Diese LED leuchtet im Betrieb grün und im Energiesparmodus orange. 7. Hauptschalter 8.

  • Page 34: Höheneinstellung, Winkeleinstellung

    ACHTUNG! - Wenn Sie mit der Hand auf den LCD-Bildschirm drücken, kann dieser beschädigt werden. - Nicht versuchen, den Monitor über seinen Bewegungsbereich hinaus zu bewegen. Wenn zu starke Kraft zum Bewegen des Monitors angewendet wird, kann das Produkt beschädigt werden.

  • Page 35: Anschließen Des Monitors Und Ein- Und Ausschalten Des Monitors

    Anschließen des Monitors und Ein- und Ausschalten des Monitors ACHTUNG! - Bevor Sie den Monitor anschließen, müssen Sie den Monitor und den Computer ausschalten. - Achten Sie darauf, dass Sie das Kabel nicht überdehnen, und schließen Sie kein Verlängerungskabel an, da dies Funktionsstörungen hervorrufen kann.

  • Page 36: Anschließen Des Monitors An Eine Stromquelle

    über einen Computer erfolgen. (S.50) - Wenn der Bildschirm eines angeschlossenen Notebooks so eingestellt ist, dass er gleichzeitig Steckdose angezeigt wird, wird der MS-DOS-Bildschirm möglicherweise nicht einwandfrei angezeigt. Ändern Sie in diesem Fall die Einstellungen so, dass die Anzeige nur auf dem Monitor erfolgt.

  • Page 37: Umschalten Zwischen Eingangsanschlüssen

    1. Schalten Sie den Computer aus. 2.Drücken Sie den Netzschalter am Monitor. Die Betriebsanzeige erlischt. Schalten Sie den Netzschalter betätigen. Computer aus. Wenn der Monitor längere Zeit nicht verwendet wird, sollten Sie den Monitor mit dem Hauptschalter ausschalten und den Netzstecker von der Steckdose abtrennen.

  • Page 38: Einstellen Der Bildschirmanzeige

    Einstellung durch. (S.40) 2. Führen Sie bei Bedarf eine manuelle Einstellung durch. (S.41) Digitalsignal Der Monitor kann in der Regel ohne Einstellung verwendet werden. Führen Sie bei Bedarf eine manuelle Einstellung durch. (S.44) Hinweis: - Alle Einstellungen bleiben auch nach dem Abschalten des Monitors gespeichert.

  • Page 39: Einstellen Des Displaymodus

    Einstellen der Bildschirmanzeige Einstellen des Displaymodus Der Farbton oder die Helligkeit kann mit einem Befehl geändert werden. Der Farbton stammt vom Originalschema des LCD-Bildschirms. OFFICE Die Display-Helligkeit wird verringert. Die Helligkeit wird auf einen Grad eingestellt, der angenehmer für die Augen als andere Modi ist und Strom spart.

  • Page 40: Einstellen Der Bildschirmanzeige (Bei Verwendung Eines Analogsignals)

    Die Optionen im Menü ADJUSTMENT können automatisch eingestellt werden (CLOCK, PHASE, H-POS, V-POS). Hinweis: - Wenn Sie den Monitor zum ersten Mal einrichten oder eine Komponente des bestehenden Systems geändert haben, führen Sie vor der Verwendung eine automatische Bildschirmeinstellung durch.

  • Page 41: Manuelle Bildschirmeinstellung

    Einstellen der Bildschirmanzeige Manuelle Bildschirmeinstellung Die Einstellungen können über das OSD-Menü vorgenommen werden. OSD für die Einstellung Wenn Sie mit Windows arbeiten, öffnen Sie das Einstellmuster auf der mitgelieferten Utility Disk. (S.40) Falls Ihr System nicht unter Windows arbeitet, können Sie das Einstellmuster nicht verwenden. Zeigen Sie dann ein Bild an, das den gesamten Bildschirm hell erscheinen lässt, und stellen Sie ihn mit Hilfe einer visuellen Überprüfung des...
  • Page 42 Einstellen der Bildschirmanzeige Menü GAIN CONTROL MANUAL: Einzelne Menüoptionen werden manuell eingestellt. AUTO: Alle Menüoptionen werden mit der Funktion Auto Gain Control* automatisch eingestellt. Hinweise: - Drücken Sie die Taste , um [AUTO] auszuwählen. - So wählen Sie eine Menüoption: Taste - So gelangen Sie zum nächsten Menü: Taste MENU * Funktion Auto Gain Control - Die Funktion Auto Gain Control justiert den...
  • Page 43 Einstellen der Bildschirmanzeige Menü MODE SELECT Hinweise: - Abhängig von der Auflösung des Eingangssignals ändert sich die Anzeige eventuell selbst dann nicht, wenn die Menüoptionen ausgewählt werden können. - So wählen Sie eine Menüoption: Taste - Nach Abschluss der Einstellung: Taste MENU OSD H-POSITION (OSD horizontale Position) Die Position der Menü...

  • Page 44: Einstellen Der Bildschirmanzeige (Bei Verwendung Eines Digitalsignals)

    Einstellen der Bildschirmanzeige (bei Verwendung eines Digitalsignals) Die Einstellungen können über das OSD-Menü vorgenommen werden. OSD für die Einstellung Wenn Sie mit Windows arbeiten, öffnen Sie das Einstellmuster auf der mitgelieferten Utility Disk. (S.40) Falls Ihr System nicht unter Windows arbeitet, können Sie das Einstellmuster nicht verwenden.
  • Page 45 Einstellen der Bildschirmanzeige Menü MODE SELECT Hinweise: - So wählen Sie eine Menüoption: Taste - Nach Abschluss der Einstellung: Taste MENU OSD H-POSITION (OSD horizontale Position) Die Position der Menü OSD kann nach links und rechts verschoben werden. (Tasten OSD V-POSITION (OSD vertikale Position) Die Position der Menü...

  • Page 46: Pflege Des Monitors Und Reparaturen

    Wenn der Monitor längere Zeit nicht verwendet wird, ziehen Sie den Netzstecker aus der Netzsteckdose. ACHTUNG! - Lassen Sie den Monitor nicht über längere Zeit mit Gummi- oder Kunststoffgegenständen in Berührung kommen, da dies Farb- oder Formveränderungen verursachen kann. Fehlersuche Falls Störungen am Monitor auftreten, prüfen Sie...

  • Page 47: Technische Daten

    Produktspezifikationen Modellbezeichnung LL-T19D1-H (Frostig grau)/LL-T19D1-B (Schwarz) LCD-Anzeige 48 cm diagonal gemessen TFT-LCD-Modul Auflösung (max.) SXGA 1280 x 1024 Pixel Anzeigbare Farben (max.) Ca. 16,77 Millionen Farben (8 bit) Helligkeit (max.) 300 cd/m Punktabstand 0,294 (H) x 0,294 (V) mm Kontrastverhältnis...
  • Page 48 Sun Ultra sind lediglich Referenzwerte. Für den Anschluss ist evtl. ein anderer Adapter (im Handel erhältlich) notwendig. - Wenn der Monitor Taktsignale empfängt, die nicht kompatibel sind, wird [OUT OF TIMING] angezeigt. Stimmen Sie den Takt anhand der Anweisungen im Computer-Benutzerhandbuch auf den Monitor ab.
  • Page 49 Dieser Monitor unterstützt den Standard VESA DDC (Display Data Channel). DDC ist ein Signalstandard zum Ausführen von Plug & Play-Funktionen am Monitor oder PC. Er überträgt Informationen, beispielsweise den Auflösungsgrad, zwischen dem Monitor und dem PC. Sie können diese Funktion anwenden, wenn Ihr PC DDC-kompatibel und so gesetzt ist, dass er den Plug &...

  • Page 50: Installieren Der Setup-Informationen Und Des Icc-Profils (Für Windows)

    [D:] angezeigt wird, und klicken Sie dann auf [OK]. 6. Bestätigen Sie, dass die Monitordetails ausgewählt sind, und klicken Sie auf [OK]. 7. Prüfen Sie, ob der Monitor angezeigt wird, und klicken Sie dann auf [Apply]. 8. Klicken Sie auf [OK], und schließen Sie das Fenster.
  • Page 51 [Have disk], bestätigen Sie, dass neben [Copy manufacturer's files from:] [D:] angezeigt wird, und klicken Sie dann auf [OK]. 9. Wählen Sie den Monitor aus der angezeigten Liste aus, und klicken Sie auf [Next]. 10. Klicken Sie auf [Next], vergewissern Sie sich, dass der Name des Monitors angezeigt wird, und klicken Sie auf [Finish].
  • Page 52 9. Aktivieren Sie [Have Disk], bestätigen Sie, dass neben [Copy manufacturer's files from:] [D:] angezeigt wird, und klicken Sie dann auf [OK]. 10. Wählen Sie den Monitor aus der angezeigten Liste aus, und klicken Sie auf [Next]. Wenn [has not passed Windows Logo testing...] angezeigt wird, klicken Sie auf [Continue Anyway].

  • Page 53: Informationen Zum Profil Colorsync (Für Macos)

    Informationen zum Profil ColorSync (Für MacOS) Informationen zum Profil ColorSync ColorSync ist das Farbverwaltungssystem der Apple Corporation. Damit erkennt das System die Farbauflösung bei Verwendung mit einer kompatiblen Anwendung. Ein ColorSync-Profil beschreibt die Farbeigenschaften des LCD- Monitors. Hinweise: - Das ColorSync-Profil dieses Monitors kann zusammen mit MacOS 8.5 oder höher eingesetzt werden.

  • Page 54: Anweisungen Zum Anbringen Eines Vesa-Kompatiblen Monitorarms

    Dabei besteht die Gefahr von Verletzungen. 1. Die Kabel abtrennen. 2. Breiten Sie ein weiches Tuch auf einer waagerechten Oberfläche aus. 3. Legen Sie den Monitor mit der Anzeigeseite nach unten darauf. Achten Sie dabei darauf, dass der Monitor nicht beschädigt wird. 4.Die Abdeckung abnehmen.

  • Page 55: Français

    Conseils et mesures de sécurité ............56 Description du produit .

  • Page 56: Conseils Et Mesures De Sécurité

    - Ne jamais heurter ou taper sur l'ordinateur avec des objets durs. - Il faut savoir que la société Sharp décline toute responsabilité en cas d'erreur survenue durant l'utilisation par le client ou une tierce personne, ainsi qu'en cas de dysfonctionnement ou d'un endommagement causé...

  • Page 57: Description Du Produit

    Description du produit 1. Bouton INPUT ... Pour passer d'une borne d'entrée du signal à l'autre. 2. Bouton MENU ... Ce bouton est utilisé pour faire apparaître, sélectionner et refermer le 3. Bouton / MODE ... Lorsque le menu OSD est affiché : boutons ...

  • Page 58: Réglage De La Hauteur Et De L'inclinaison

    Réglage de la hauteur et de l'inclinaison ATTENTION ! - Appuyer les mains sur l'écran LCD peut provoquer son endommagement. - Ne pas essayer de faire bouger le moniteur au delà de sa plage de mouvement. Forcer pour faire bouger le moniteur risque d'endommager cet appareil.

  • Page 59: Raccordement, Activation Et Désactivation Du Moniteur

    Raccordement, activation et désactivation du moniteur ATTENTION ! - Lors du raccordement, s'assurer que l'alimentation tant du moniteur que de l'ordinateur est désactivée. - Ne pas courber le câble de manière excessive ni y ajouter de rallonge car cela peut provoquer un dysfonctionnement.

  • Page 60: Raccordement Du Moniteur À Une Source D'alimentation

    Raccordement, activation et désactivation du moniteur Raccordement du moniteur à une source d'alimentation Borne d'alimentation Cordon d'alimentation Activation de l'alimentation 1.Activer la source d'alimentation principale du moniteur. Interrupteur principal secteur - Pour allumer et éteindre avec l'interrupteur principal, toujours laisser un intervalle d'au moins 5 secondes.

  • Page 61: Inversion Entre Les Bornes D'entrée

    Raccordement, activation et désactivation du moniteur Inversion entre les bornes d'entrée Utiliser le bouton INPUT pour basculer entre les bornes d'entrée. Borne d'entrée RVB analogique 1 Borne d'entrée RVB analogique 2 Borne d'entrée DVI-D Remarque : - Si aucun signal n'est appliqué à l'entrée, [NO SIGNAL] s'affiche.

  • Page 62: Réglage De L'image Au Moniteur

    Réglage de l'image au moniteur Pour le signal analogique 1.Effectuer tout d'abord un réglage automatique. (p.64) 2. Effectuer au besoin un réglage manuel. (p.65) Pour le signal numérique Le moniteur peut généralement être utilisé sans réglage. Effectuer au besoin un réglage manuel. (p.68) Remarque : - Tous les réglages seront sauvegardés, même...

  • Page 63: Réglage Du Mode D'affichage

    Réglage de l'image au moniteur Réglage du mode d'affichage Le ton de couleur ou la luminosité peut être changée avec une seule commande. Affiche une image dont les nuances de couleur résultent des combinaisons originales d'un écran à cristaux liquides. OFFICE La luminosité...

  • Page 64: Réglage De L'image Du Moniteur (Avec Un Signal Analogique)

    Réglage de l'image du moniteur Réglage automatique de l'image Les options CLOCK, PHASE, H-POS, V-POS du menu ADJUSTMENT peuvent être ajustées automatiquement. Remarque : - Lors de la toute première installation du moniteur, ou après avoir changé un des paramètres de la configuration du système, effectuer un réglage automatique de l'écran avant l'utilisation.

  • Page 65: Réglage Manuel De L'image

    Réglage de l'image du moniteur Réglage manuel de l'image Des réglages peuvent être effectués au moyen du menu du moniteur actif (OSD) proposé. Affichage à l'écran pour le réglage Si l'on se trouve sous un environnement Windows, ouvrir le Modèle de réglage se trouvant sur le disque utilitaire.
  • Page 66 Réglage de l'image du moniteur Menu GAIN CONTROL (REGLAGE DES COULEURS) MANUAL : Les options individuelles du menu sont réglées manuellement. AUTO : Chaque option du menu est automatiquement réglée via la fonction de Auto Gain Control*. Remarques : - Appuyer sur le bouton pour sélectionner [AUTO].

  • Page 67: Réglage De L'image Du Moniteur (Avec Un Signal Analogique)

    Réglage de l'image du moniteur Menu MODE SELECT (SELECTION DU MODE) Remarques : - En fonction de la résolution du signal d'entrée, même si les options peuvent être sélectionnées, l'affichage ne peut pas être modifié. - Pour choisir une option du menu : Bouton - Lorsque le réglage est terminé...

  • Page 68: Réglage De L'image Du Moniteur (Avec Un Signal Numérique)

    Réglage de l'image du moniteur Des réglages peuvent être effectués au moyen du menu interactif (OSD) proposé. Affichage à l'écran pour le réglage Si l'on se trouve sous un environnement Windows, ouvrir le Modèle de réglage se trouvant sur le disque utilitaire.

  • Page 69: Réglage De L'image Du Moniteur (Avec Un Signal Numérique)

    Réglage de l'image du moniteur Menu MODE SELECT (SELECTION DU MODE) Remarques : - Pour choisir une option du menu : Bouton - Lorsque le réglage est terminé : Bouton MENU OSD H-POSITION (positionnement horizontal OSD) Le positionnement du menu OSD peut être modifié vers la gauche et vers la droite.

  • Page 70: Entretien Et Réparation Du Moniteur

    Si après cela, il ne fonctionne toujours pas correctement, contacter le magasin où il a été acheté ou votre réparateur agréé Sharp le plus proche. Les lampes de rétroéclairage du moniteur ont une durée de vie limitée.

  • Page 71: Caractéristiques Techniques

    Caractéristiques techniques Caractéristiques techniques du produit Nom du modèle LL-T19D1-H (Gris glacé)/LL-T19D1-B (Noir) Moniteur LCD 48 cm en diagonale Module TFT à cristaux liquides Résolution (max.) SXGA 1280 x 1024 pixels Couleurs affichables (max.) Approx. 16,77 millions de couleurs (8 bit) Luminosité...
  • Page 72 Caractéristiques techniques Fréquences des signaux (analogique) Hsync Vsync Mode affichage VESA Saisie de texte US Série Macintosh Série Sun Ultra - La résolution recommandée est 1280 x 1024. - Toutes les fréquences sont non entrelacées. - Les fréquences pour les séries Macintosh et Sun Ultra sont des valeurs de référence.
  • Page 73 DPMS : Display Power Management Signalling Mode DPMS Activé Affichage activé En veille Affichage Suspendu désactivé Désactivé DMPM: Digital Monitor Power Management Mode DMPM Activé Affichage activé Désactivé Affichage désactivé DDC (Plug & Play) Ce moniteur supporte la norme VESA DDC (Display Data Channel).

  • Page 74: Installation Des Fichiers Relatifs Au Paramétrage Du Moniteur Et Au Profil Icc (Pour Windows)

    2. Cliquer sur le bouton [Start]. Dans le menu [Settings], choisir l'option [Control Panel]. 3. Double-cliquer sur [Display]. 4. Cliquer sur [Settings], sur [Advanced Properties], et sur [Monitor], et enfin sur [Change]. 5. Cliquer sur [Have disk], confirmer que le [Copy manufacturer's files from:] est [D:] et ensuite cliquer sur [OK].
  • Page 75 2. Cliquer sur le bouton [Start]. Dans le menu [Settings], choisir l'option [Control Panel]. 3. Double-cliquer sur [Display]. 4. Cliquer sur [Settings], sur [Advanced], et sur [Monitor]. 5. Cliquer sur [Properties], sur [Driver], et sur [Update Driver]. 6. Lorsque [Upgrade Device Driver Wizard] apparaît, cliquer sur [Next].
  • Page 76 [Control Panel]. 3. Commutation sur "Classic View". 4. Double-cliquer sur [Display]. 5. Cliquer sur [Settings], sur [Advanced], et sur [Monitor]. 6. Cliquer sur [Properties], sur [Driver], et sur [Update Driver]. 7. Lorsque [Hardware Update Wizard] apparaît, cocher la case [Install from a list or specific location [Advanced]] et cliquer sur [Next].

  • Page 77: Informations Sur Le Profil Colorsync (Pour Macos)

    Informations sur le profil ColorSync (Pour MacOS) A propos du profil ColorSync ColorSync est le système de gestion des couleurs de Apple Corporation et est une fonction qui permet d'optimiser l'affichage des couleurs lors d'une utilisation avec une application compatible. Un profil ColorSync décrit les caractéristiques de couleur du moniteur LCD.

  • Page 78: Instructions Relatives À L'installation D'un Bras Conforme Vesa

    Instructions relatives à l'installation d'un bras Un bras ou un support conforme à la norme VESA (en vente dans le commerce) peut servir de support au moniteur. L'acquisition du bras ou du support est laissée à l'appréciation du client. Bras ou supports pouvant être utilisés Les fixations doivent satisfaire aux points suivants : - Compatibilité...

  • Page 79: Italiano

    Regolazione dell'altezza, regolazione dell'angolazione ........82 Collegamento del monitor ed accensione e spegnimento del monitor ......83 Collegamento del monitor ad un computer .

  • Page 80: Suggerimenti E Precauzioni Per La Sicurezza

    - Vi si suggerisce di conservare il cartone per il caso in cui risulti necessario trasportare il monitor. - La Sharp Corporation è proprietaria dei diritti d'autore per i programmi del dischetto delle utilità. Non riproducetelo senza averne il permesso.

  • Page 81: Descrizione Del Prodotto

    SXGA. A seconda del computer da collegare una visualizzazione corretta può essere possibile oppure no. foro di ancoraggio di sicurezza, il monitor rimane bloccato, in modo da non poter essere trasportato. Il foro antifurto funziona unitamente ai sistemi di sicurezza Kensington Micro Saver.

  • Page 82: Regolazione Dell'altezza, Regolazione Dell'angolazione

    ATTENZIONE! - La pressione con le mani sul pannello LCD può produrre dei danni. - Non tentare di spostare il monitor oltre la relativa gamma del movimento. Applicando una forza eccessiva per spostare il monitor, si può danneggiare il prodotto.

  • Page 83: Collegamento Del Monitor Ed Accensione E Spegnimento Del Monitor

    Collegare il cavo del segnale digitale comprato separatamente (NL-C01E) al terminale digitale di uscita RGB del computer. - Il monitor ha un ingresso per il collegamento a un computer con un connettore di uscita compatibile DVI (DVI-D a 24 pin o DVI-I a 29 pin), e capacità...

  • Page 84: Collegamento Del Monitor Ad Una Sorgente Di Alimentazione Elettrica

    Collegamento del monitor ed accensione e spegnimento del monitor Collegamento del monitor ad una sorgente di alimentazione elettrica Terminale di alimentazione Cavo di alimentazione rete Accensione 1.Posizionate su acceso l'interruttore principale rete del monitor. Interruttore principale rete - Per accendere e spegnere l'interruttore...

  • Page 85: Commutare Tra I Terminali Di Ingresso

    Spegnete il Premete il tasto di computer. alimentazione. Se si prevede di non usare il monitor per un periodo di tempo piuttosto lungo, spegnere lInterruttore principale rete del monitor, e rimuovere la spina dell'alimentazione principale dalla presa della rete elettrica.

  • Page 86: Regolazione Della Visualizzazione Sullo Schermo

    1.Prima di tutto eseguite una regolazione automatica. (p.88) 2.Eseguite la regolazione manuale, se necessario. (p.89) Per il segnale digitale Di solito si può utilizzare il monitor senza regolarlo. Se necessario, eseguite la regolazione manuale. (p.92) Nota: - Tutte le regolazioni verranno conservate anche dopo che si è...

  • Page 87: Impostazione Della Modalità Del Display

    Regolazione della visualizzazione sullo schermo Impostazione della modalità del display La tonalità del colore o la luminosità si può impostare come segue. Visualizza un'immagine con la tonalità di colore risultante dallo schema originale del pannello a cristalli liquidi. OFFICE La luminosità dell'esposizione è abbassata. La luminosità...

  • Page 88: Regolazione Della Visualizzazione Sullo Schermo (Quando Si Usa Un Segnale Analogico)

    Le opzioni nel menu ADJUSTMENT si possono regolare automaticamente (CLOCK, PHASE (FASE), H-POS, V-POS). Nota: - Quando impostate questo monitor per la prima volta oppure dopo aver cambiato un aspetto del sistema corrente, prima dell'uso, eseguite una regolazione automatica dello schermo.

  • Page 89: Regolazione Manuale Dello Schermo

    Regolazione della visualizzazione sullo schermo (quando si usa un segnale analogico) Regolazione manuale dello schermo Le regolazioni si possono fare mediante il menu On Screen Display (OSD) fornito. On Screen Display per la regolazione Se usate Windows, aprite il monoscopio sul Disco delle Utilità...
  • Page 90 Regolazione della visualizzazione sullo schermo (quando si usa un segnale analogico) Menu GAIN CONTROL (CONTROLLO DEL GUADAGNO) MANUAL: le singole opzioni del menu vengono regolate manualmente. AUTO: ogni opzione del menu viene regolata automaticamente, utilizzando la funzione Auto Gain Control*. Note: - Premete il tasto per selezionare [AUTO].
  • Page 91 Regolazione della visualizzazione sullo schermo (quando si usa un segnale analogico) Menu MODE SELECT Note: - A seconda della risoluzione del segnale di input, anche se si possono selezionare delle opzioni di menu, il display potrebbe non cambiare. - Per selezionare un'opzione di menu: Tasto MODE - Quando la regolazione è...

  • Page 92: Regolazione Della Visualizzazione Sullo Schermo (Quando Si Usa Un Segnale Digitale)

    Regolazione della visualizzazione sullo schermo Le regolazioni si possono fare mediante il menu On Screen Display (OSD) fornito. On Screen Display per la regolazione Se usate Windows, aprite il monoscopio sul Disco delle Utilità accluso. (p.88) Se il vostro sistema non è Windows, non potete usare il monoscopio.
  • Page 93 Regolazione della visualizzazione sullo schermo Menu MODE SELECT Note: - Per selezionare un'opzione di menu: Tasto MODE - Quando la regolazione è stata completata: Tasto MENU OSD H-POSITION (posizione orizzontale dell'OSD) La posizione del menu dell'OSD può essere spostata verso sinistra e verso destra. (tasti OSD V-POSITION (posizione verticale dell'OSD) La posizione del menu dell'OSD può...

  • Page 94: Cura E Riparazione Del Monitor

    Per favore informatevi presso il negozio, dal quale avete acquistato il monitor oppure dal Centro del Servizio Tecnico Assistenza Clienti della Sharp più vicino a voi. (Non tentate mai di eseguire la sostituzione da voi.) - Nel periodo iniziale del loro uso, a causa delle...

  • Page 95: Specifiche

    Specifiche del prodotto Nome del modello LL-T19D1-H (Grigio gelido)/LL-T19D1-B (Nero) Display LCD 48 cm misurati diagonalmente Modulo TFT LCD Risoluzione (max.) SXGA 1280 x 1024 pixel Colori visualizzabili (max.) Circa 16,77 million di colori (8 bit) Luminosità (max.) 300 cd/m...
  • Page 96 Ultra sono valori di riferimento. Per collegare, potrebbe essere necessario un altro adattatore (da acquistare in commercio). - Se il monitor riceve dei segnali di sincronismo che non sono compatibili, verrà visualizzato [OUT OF TIMING]. Seguite il manuale di istruzioni del vostro computer per impostare il sincronismo in modo da renderlo compatibile con quello del monitor.
  • Page 97 PC. Potete utilizzare questa funzione se il vostro PC è conforme al DDC e se è impostato in modo da rilevare il monitor Plug & Play. Vi sono molte varietà di DDC dovute alle differenze tra i sistemi.

  • Page 98: Installazione Delle Informazioni Per Il Setup E Del Profilo Icc (Per Windows)

    A seconda del computer oppure del sistema operativo può essere necessario usare il computer per eseguire l'installazione delle informazioni di setup del monitor, ecc. In questo caso, seguite i passi indicati sotto per installare le informazioni di setup del monitor. (A seconda del tipo di computer oppure del sistema operativo, i nomi dei comandi ed i metodi possono essere differenti.
  • Page 99 [Have disk], confermate che [Copy manufacturer's files from:] è [D:], e fate clic su [OK]. 5. Selezionate i dettagli del monitor dalla lista, fate quindi clic su [Next], [Next], e [Finish]. Se appare "Add new Hardware Wizard", ripetete i comandi dell'installazione, cominciando da 2 sopra.
  • Page 100 [Next]. Se appare [has not passed Windows Logo testing...], fate clic su [Continue Anyway]. 11. Verificate che il nome del monitor appaia sullo schermo, e fate clic su [Finish]. 12. Fate clic su [Close]. 13. Fate clic su [OK], e chiudete la finestra.

  • Page 101: Informazioni Sul Profilo Colorsync (Per Macos)

    Un profilo ColorSync descrive le caratteristiche cromatiche del monitor LCD. Note: - Il profilo ColorSync di questo monitor funziona con MacOS 8.5 o superiore. - In caso di uso del profilo ColorSync, impostare [DISPLAY MODE] e [WHITE BALANCE] su [STD].

  • Page 102: Istruzioni Per Collegare Un Braccio Compatibile Vesa

    Usando altre viti si può danneggiare il monitor internamente. 6. Attaccate il braccio al monitor con le quattro viti. Nota: - Le viti usate per attaccare il braccio dovrebbero essere viti M4 con una lunghezza di 6 mm ~ 8 mm sporgenti dalla superficie da collegare.

  • Page 103: Español

    Conexión del monitor y encendido/apagado del mismo ........

  • Page 104: Sugerencias Y Precauciones De Seguridad

    - Guarde la caja de cartón por si necesita transportar el monitor. - Sharp Corporation es titular de los derechos de autor del programa del Disquete de utilidades. No lo reproduzca sin previa autorización. - La forma de los accesorios suministrados puede no coincidir totalmente con la mostrada en este manual.

  • Page 105: Descripción Del Producto

    ... Cuando el menú OSD se vea en la pantalla: 5. Botón de encendido/apagado ... Si pulsa este botón se enciende el monitor. 6. LED indicador de conexión ... Este indicador LED se ilumina de color verde cuando el monitor se 7. Interruptor primario 8.

  • Page 106: Ajuste De Altura Y Ajuste De Ángulo

    ¡PRECAUCIÓN! - Si presiona el panel LCD con las manos podría dañarlo. - No trate de mover el monitor más allá de la gama de movimientos. Una fuerza excesiva para mover el monitor puede dañar el producto. - Tenga cuidado para que sus dedos no queden atrapados.

  • Page 107: Conexión Del Monitor Y Encendido/Apagado Del Mismo

    Conecte el cable de señal digital vendido separadamente (NL-C01E) en el borne de salida RGB digital del ordenador. - El monitor tiene una entrada para conectar a un ordenador con conector de salida compatible con DVI (DVI-D de 24 contactos o DVI-I de 29 contactos) y capacidad de salida SXGA.

  • Page 108: Conexión Del Monitor A Una Toma De Corriente

    - Cuando utilice una señal analógica, realice un ajuste automático de la pantalla bajo las condiciones siguientes (p.112): - Cuando utilice el monitor por primera vez. - Después de haber cambiado los ajustes del sistema durante la utilización. - Según sea el tipo de ordenador o de sistema operativo, puede que sea necesario utilizar el ordenador para llevar a cabo la instalación de la...

  • Page 109: Alternar Entre Bornes De Entrada

    El LED indicador de conexión se apagará. Apague el Pulse el botón de ordenador. encendido/apagado. Si no se va a utilizar el monitor durante mucho tiempo, desconecte la interruptor primario del monitor y desenchufe la clavija de alimentación de la toma de corriente.

  • Page 110: Ajuste De La Pantalla

    (p.112) 2.En caso necesario, realice un ajuste manual. (p.113) Para la señal digital Normalmente no es necesario ajustar el monitor antes de utilizarlo. En caso necesario, realice un ajuste manual. (p.116) Nota: - Todos los ajustes quedarán guardados incluso después de apagar.

  • Page 111: Configuración Del Modo De Pantalla

    Configuración del modo de pantalla La tonalidad cromática o brillo puede cambiarse con un comando. La imagen se verá con la tonalidad resutltante de la combinación de colores original del panel de cristal líquido. OFFICE Baja el brillo de la pantalla. El brillo se ajusta a un nivel más adecuado a sus ojos que en los otros modos y ahorra electricidad.

  • Page 112: Ajuste De La Pantalla (Cuando Se Utiliza Una Señal Analógica)

    Las opciones del Menú ADJUSTMENT (RELOJ, FASE, H-POS, V-POS) se pueden ajustar automáticamente. Nota: - Al configurar por primera vez el monitor o tras cambiar cualquier aspecto del sistema actual, lleve a cabo un ajuste automático de la pantalla antes de su uso.

  • Page 113: Ajuste Manual De La Pantalla

    Ajuste de la pantalla Ajuste manual de la pantalla Los ajustes se pueden realizar a través del Menú en pantalla (OSD). Máscara en pantalla para el ajuste Si está utilizando Windows, abra el Patrón de ajuste incluido en el Disquete de utilidades. (p.112) Si su sistema no es Windows, no podrá...
  • Page 114 Ajuste de la pantalla Menú GAIN CONTROL MANUAL: Las diferentes opciones del menú se ajustan manualmente. AUTO: Cada opción del menú se ajusta automáticamente con la función Control Automático de la Ganancia*. Notas: - Pulse el botón para seleccionar [AUTO]. - Para seleccionar una opción del menú: Botón MODE - Para pasar al siguiente menú: Botón MENU...
  • Page 115 Ajuste de la pantalla Menú MODE SELECT Notas: - Según sea la resolución de la señal de entrada, la pantalla puede no cambiar incluso si pueden seleccionarse las opciones del menú. - Para seleccionar una opción del menú: Botón MODE - Una vez finalizados los ajustes: Botón MENU OSD H-POSITION (posición horizontal OSD) La posición del menú...

  • Page 116: Ajuste De La Pantalla (Cuando Se Utiliza Una Señal Digital)

    Ajuste de la pantalla Los ajustes se pueden realizar a través del menú Máscara en pantalla (OSD). Máscara en pantalla para el ajuste Si está utilizando Windows, abra el Patrón de ajuste incluido en el Disquete de utilidades. (p.112) Si su sistema no es Windows, no podrá utilizar el Patrón de ajuste.
  • Page 117 Ajuste de la pantalla Menú MODE SELECT Notas: - Para seleccionar una opción del menú: Botón MODE - Una vez finalizados los ajustes: Botón MENU OSD H-POSITION (posición horizontal OSD) La posición del menú OSD puede moverse hacia la izquierda y hacia la derecha. (botones OSD V-POSITION (posición vertical OSD) La posición del menú...

  • Page 118: Conservación Y Reparación Del Monitor

    Si después de ello sigue sin funcionar, póngase en contacto con su proveedor o con el servicio autorizado de asistencia técnica de Sharp más cercano. Los tubos fluorescentes del monitor tienen una vida útil limitada.

  • Page 119: Especificaciones

    Especificaciones del producto Nombre del modelo LL-T19D1-H (Gris Plomizo)/LL-T19D1-B (Negro) Display LCD 48 cm medidos en diagonal Módulo TFT LCD Resolución (máx.) SXGA 1280 x 1024 pixels Colores reproducibles (máx.) Aprox. 16,77 millones de colores (8 bit) Luminosidad (máx.) 300 cd/m Retícula...
  • Page 120 [OUT OF TIMING]. Consulte el manual de instrucciones de su ordenador para ajustar la sincronización de forma compatible con el monitor. - Si el monitor no recibe ninguna señal (synch signal), aparecerá [NO SIGNAL]. Especificaciones Sincronizaciones de las señales...
  • Page 121 DDC es un estándar de señalización para la ejecución de las funciones Plug & Play en el monitor o PC. Transmite información tal como el grado de resolución entre el monitor y el PC. Puede utilizar esta función si su ordenador tiene Función compatibilidad DDC y si está...

  • Page 122: Instalación De La Información De Configuración Y Del Perfil Icc (Para Windows)

    Acerca del perfil ICC Un perfil ICC (Consorcio Internacional de Color) es un archivo en el que se describen las características cromáticas del monitor LCD. El uso de una aplicación que funcione junto con un perfil ICC, permite obtener una alta resolución cromática.
  • Page 123 4. Cuando aparezca [Models], haga clic en [Have disk], confirme que [Copy manufacturer's files from:] es [D:] y haga clic sobre [OK]. 5. Seleccione en la lista los datos del monitor y a continuación haga clic sobre [Next], [Next] y [Finish]. Si aparece el "Add new Hardware Wizard", repita los comandos de instalación...
  • Page 124 9. Haga clic en [Have disk], confirme que [Copy manufacturer's files from:] es [D:] y haga clic sobre [OK]. 10. Seleccione el monitor en la lista que aparece y haga clic en [Next]. Si aparece [has not passed Windows Logo testing...], haga clic en [Continue Anyway].

  • Page 125: Información Acerca Del Perfil Colorsync (Para Macos)

    Un perfil ColorSync describe las características cromáticas del monitor LCD. Notas: - El perfil ColorSync de este monitor funciona con MacOS 8.5 o superior. - Cuando utilice el perfil ColorSync, ajuste [DISPLAY MODE] y [WHITE BALANCE] a [STD].

  • Page 126: Instrucciones Para Acoplar Un Brazo De Compatibilidad Vesa

    Instrucciones para acoplar un brazo de compatibilidad VESA Puede acoplar al monitor un brazo o una base (de venta en el comercio) conforme al estándar VESA. La adquisición del brazo o la base queda a discreción del cliente. Brazos o bases aptos para el uso...
  • Page 132 SHARP CORPORATION © 2003 SHARP CORPORATION Printed in Thailand 0NK5011088500 (1)

This manual is also suitable for:

T19d1-h - ll - 19" lcd monitorT19d1-b - ll - 19" lcd monitor

Table of Contents
